前言
本期课程主要介绍FPGA主要的设计配置文件类型，以及演示sof文件转化为jic文件的步骤，将我们编写好的程序固化至FPGA芯片。
一、FPGA配置文件
在FPGA中一般常用的三种文件类型sof、pof、jic进行设计配置。
- sof（SRAM Object File）

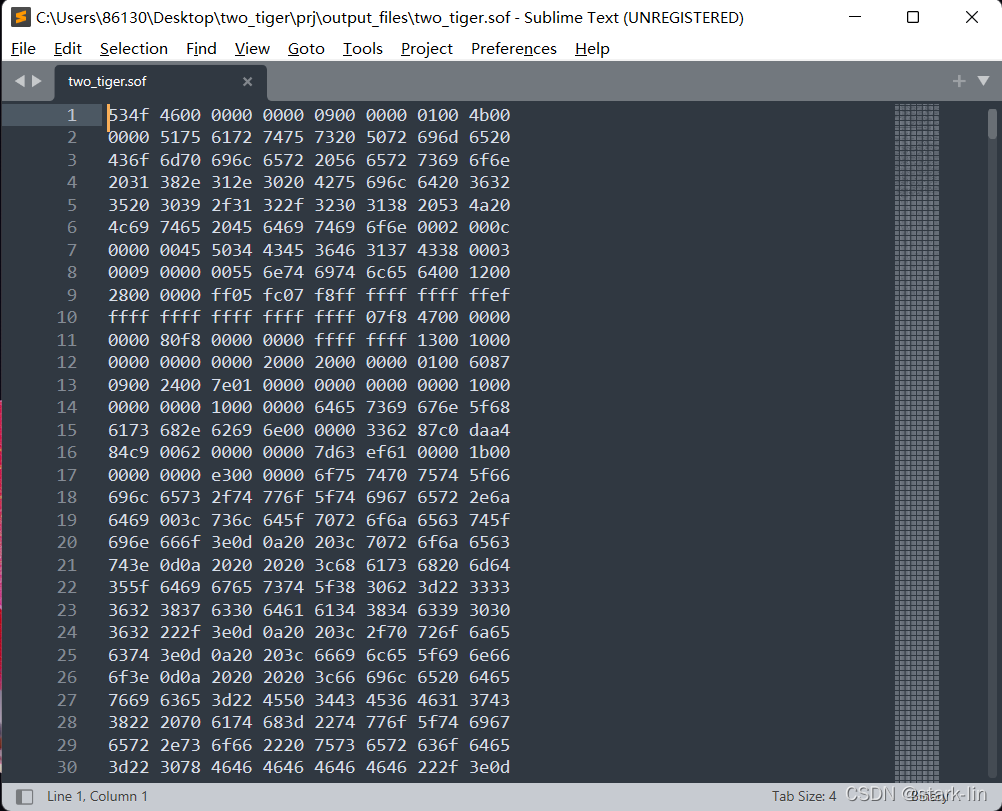

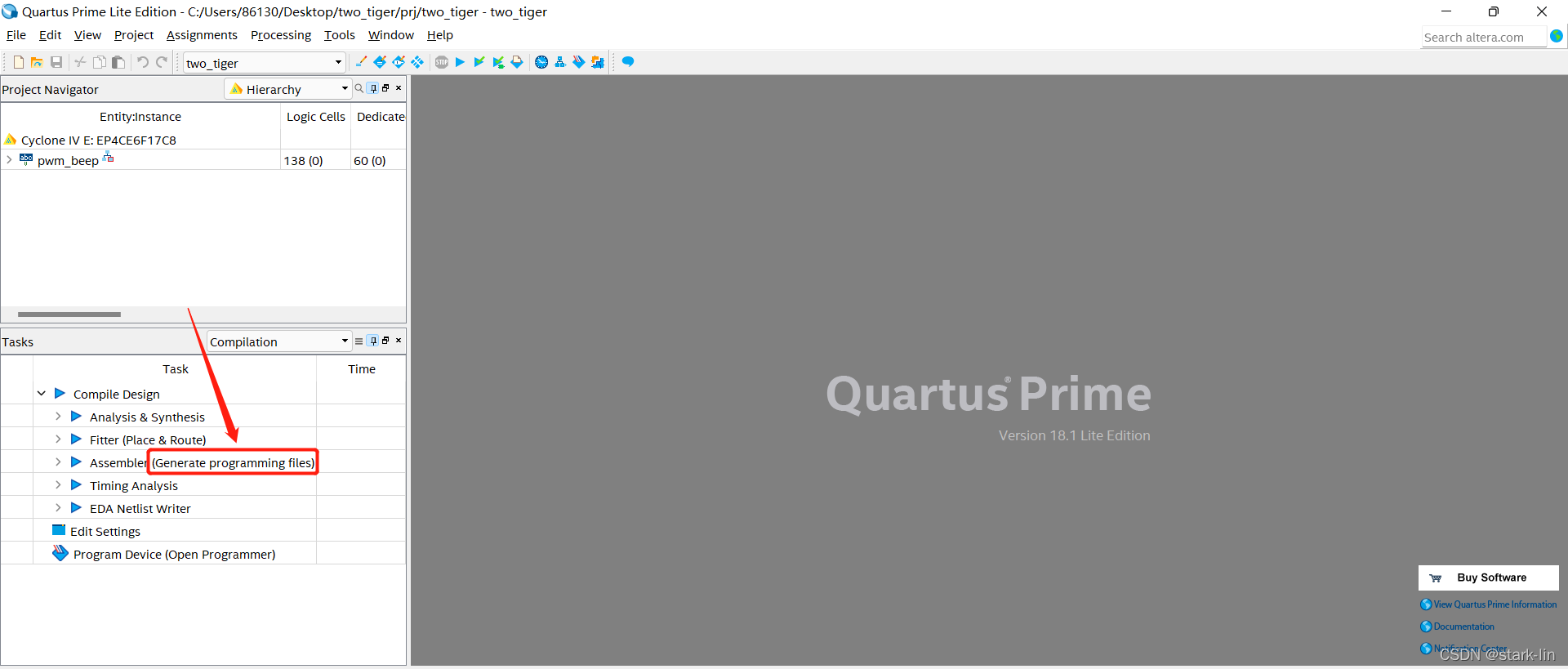

sof是在程序编译过程中产生的，如下图1所示Assembler阶段会产生一些files，这其中就包括sof文件，使用sublime打开sof发现是十六进制内容，如下图2所示。 FPGA中有SRAM(Static RAM)，它保存的是FPGA设计配置信息。SRAM是一种掉电易失类型的内存，我们前期课程中的实验都是使用sof文件，通过JTAG将sof文件烧录至SRAM来配置FPGA。当我们按下电源键，重启开发板的时候，之前烧录的程序就没有了，每次运行都需要重新烧录。 - pof（Programmer Object File）
pof文件和sof文件类似，但是pof文件是不能直接下载到FPGA的SRAM中去的，而是通过ASP端口直接下载到FPGA的配置芯片中去的。配置芯片一般是串行FLASH芯片，在上电的时候FPGA会主动的从配置芯片中读取数据并烧写内部的SRAM数据然后执行程序。 - jic（JTAG Indirect Configuration）
jic文件不是在编译过程中生成的，而是需要使用Quartus Prime软件将sof文件转换得到的。通过JTAG口可以将jic文件通过FPGA作为桥接芯片下载到配置芯片（flash）中去。

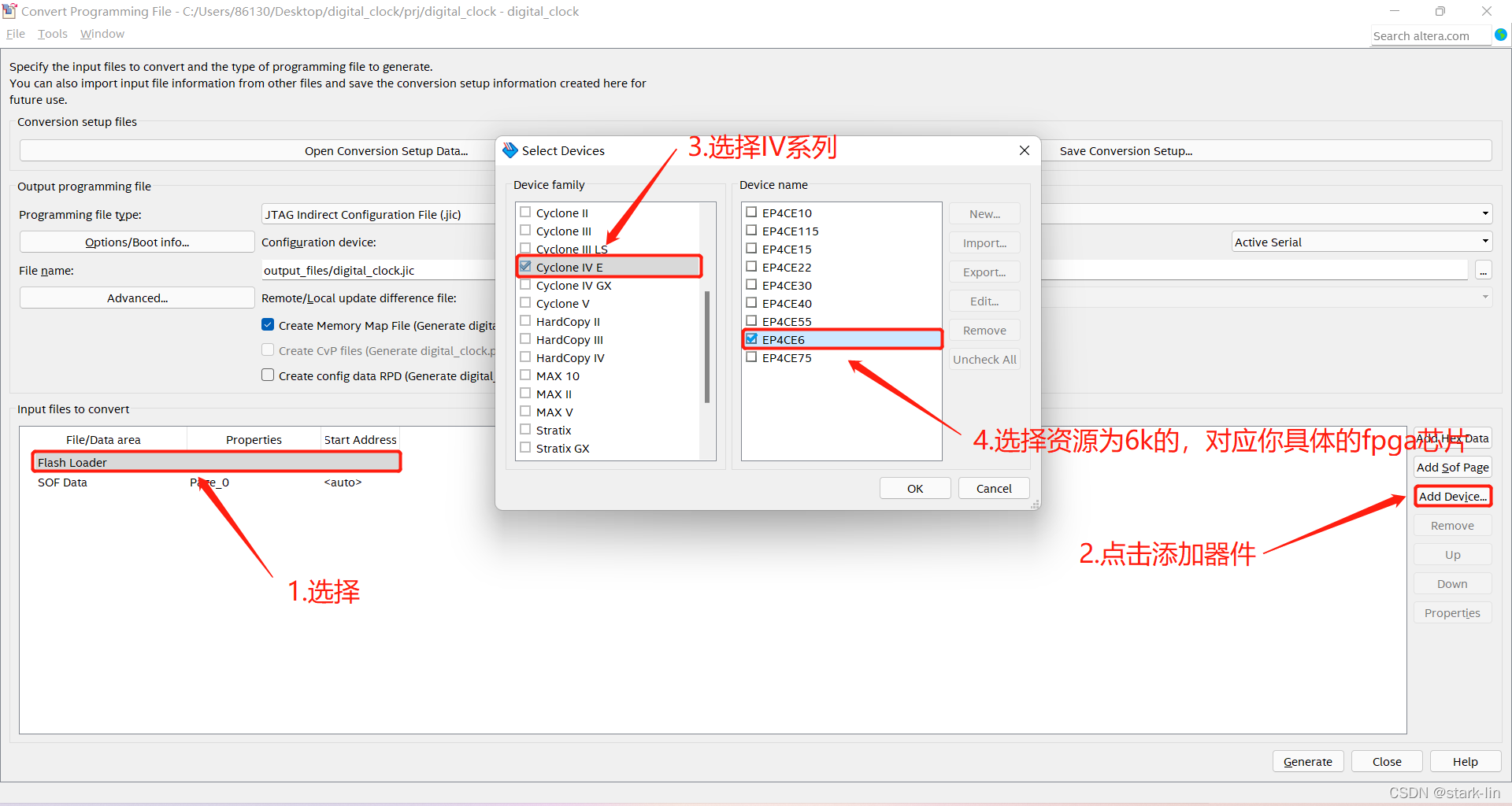

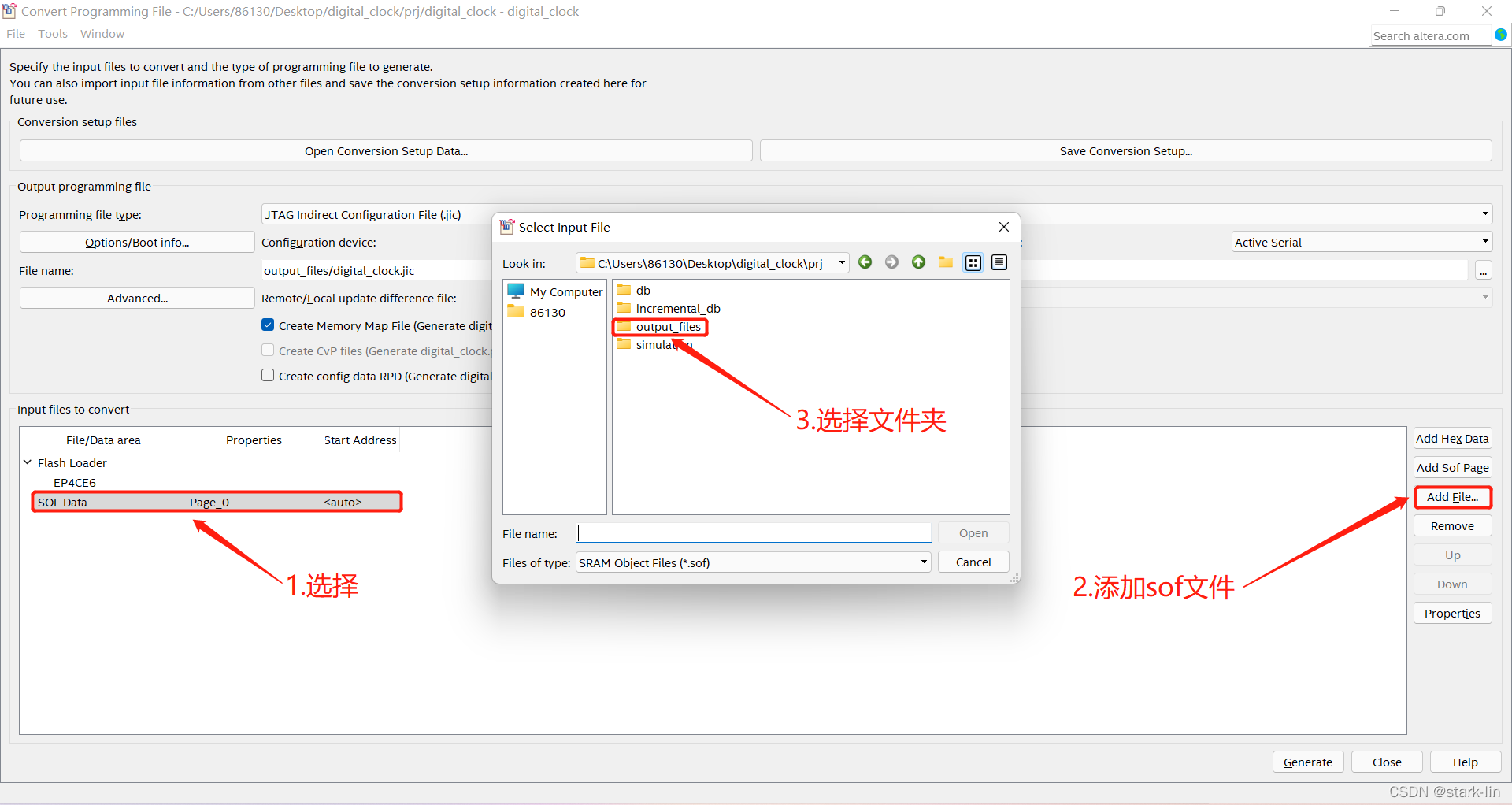

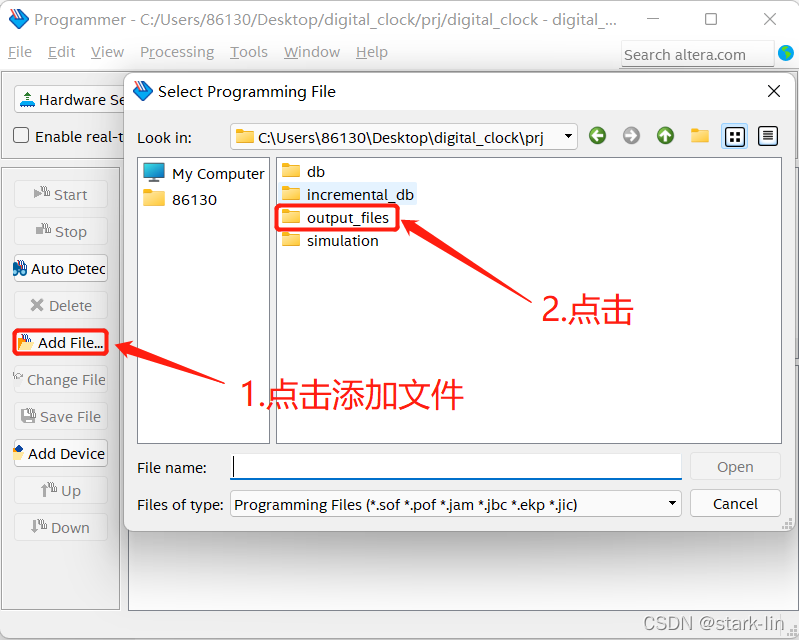

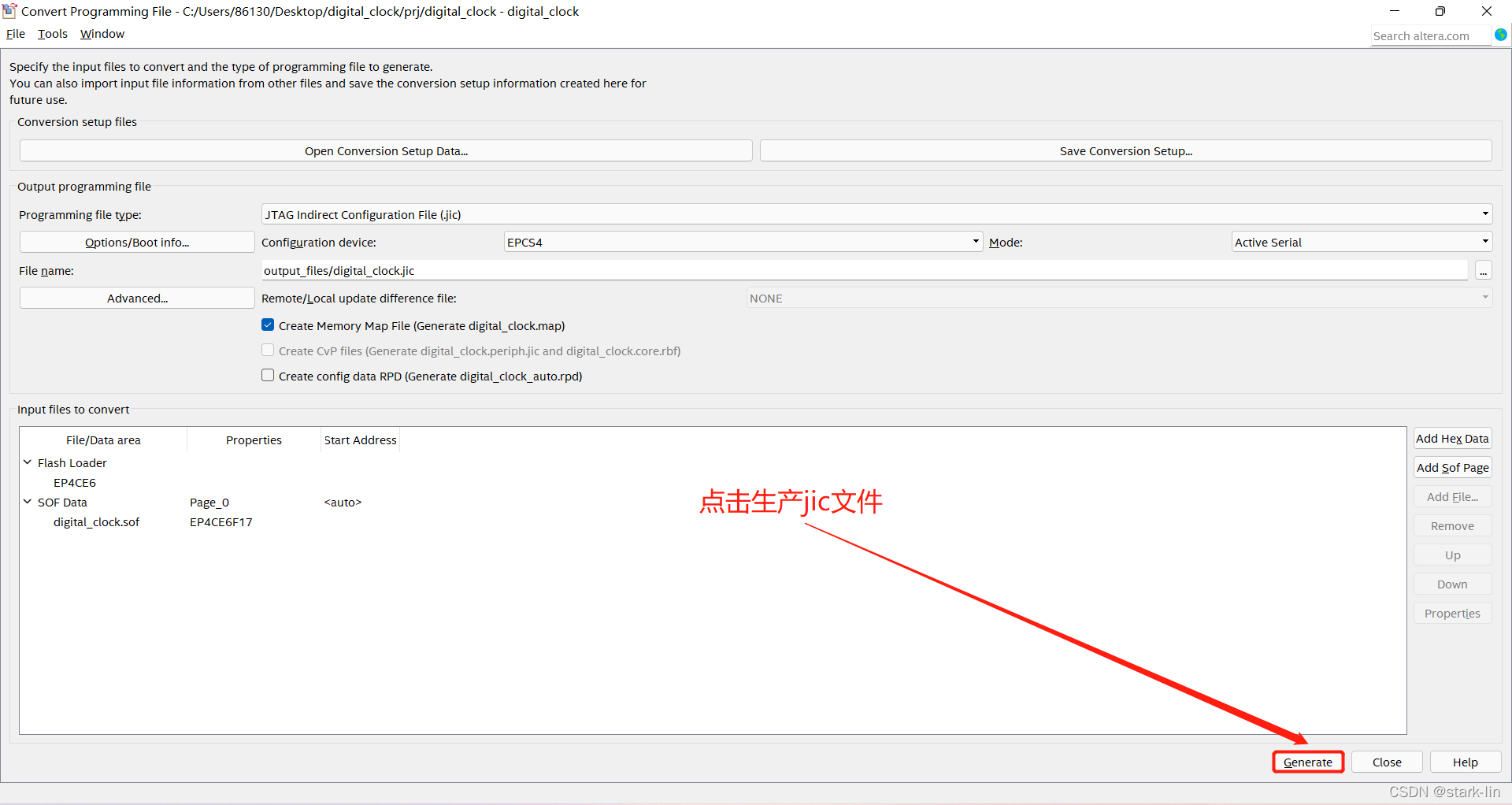

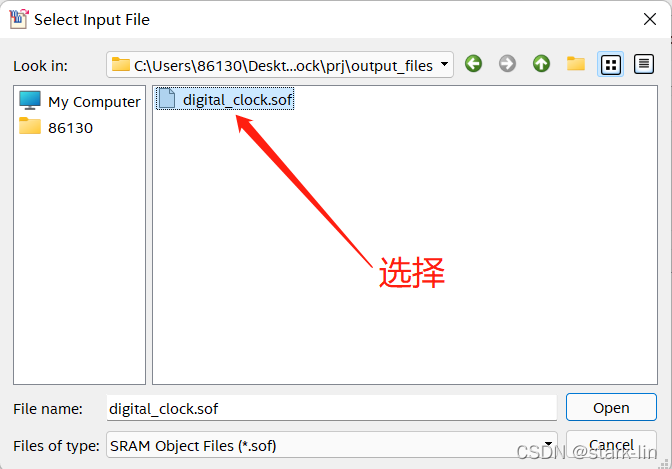

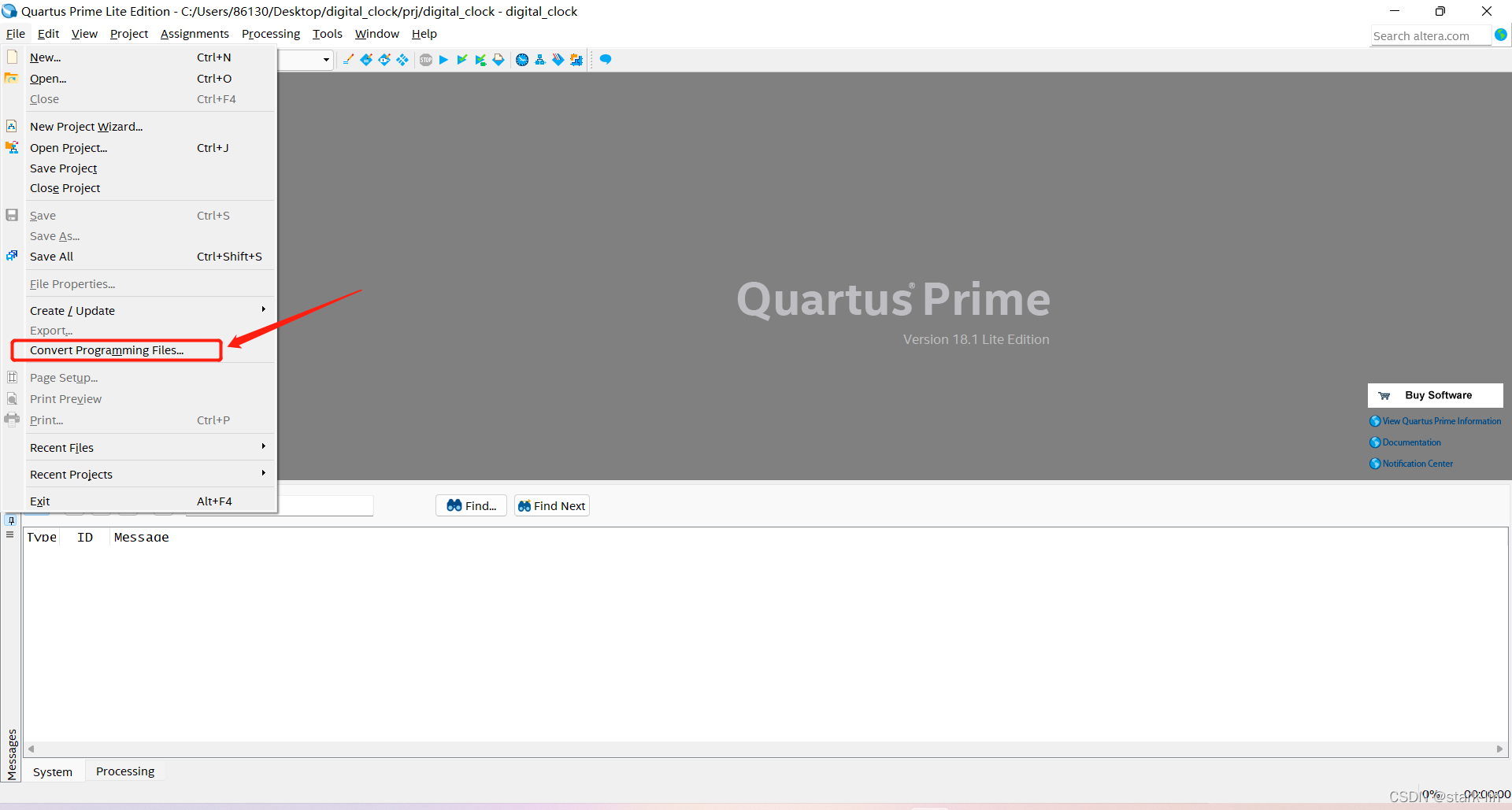

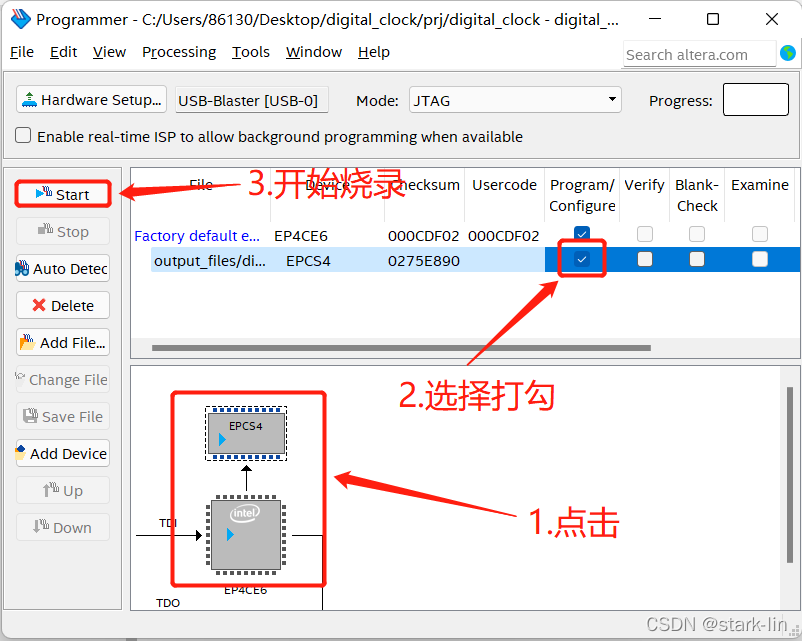

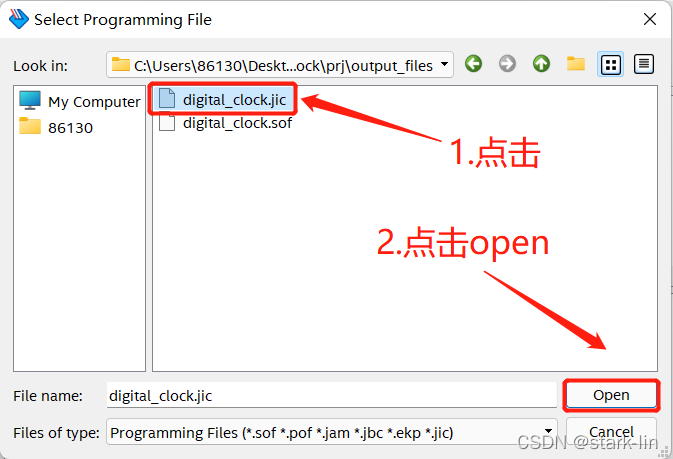

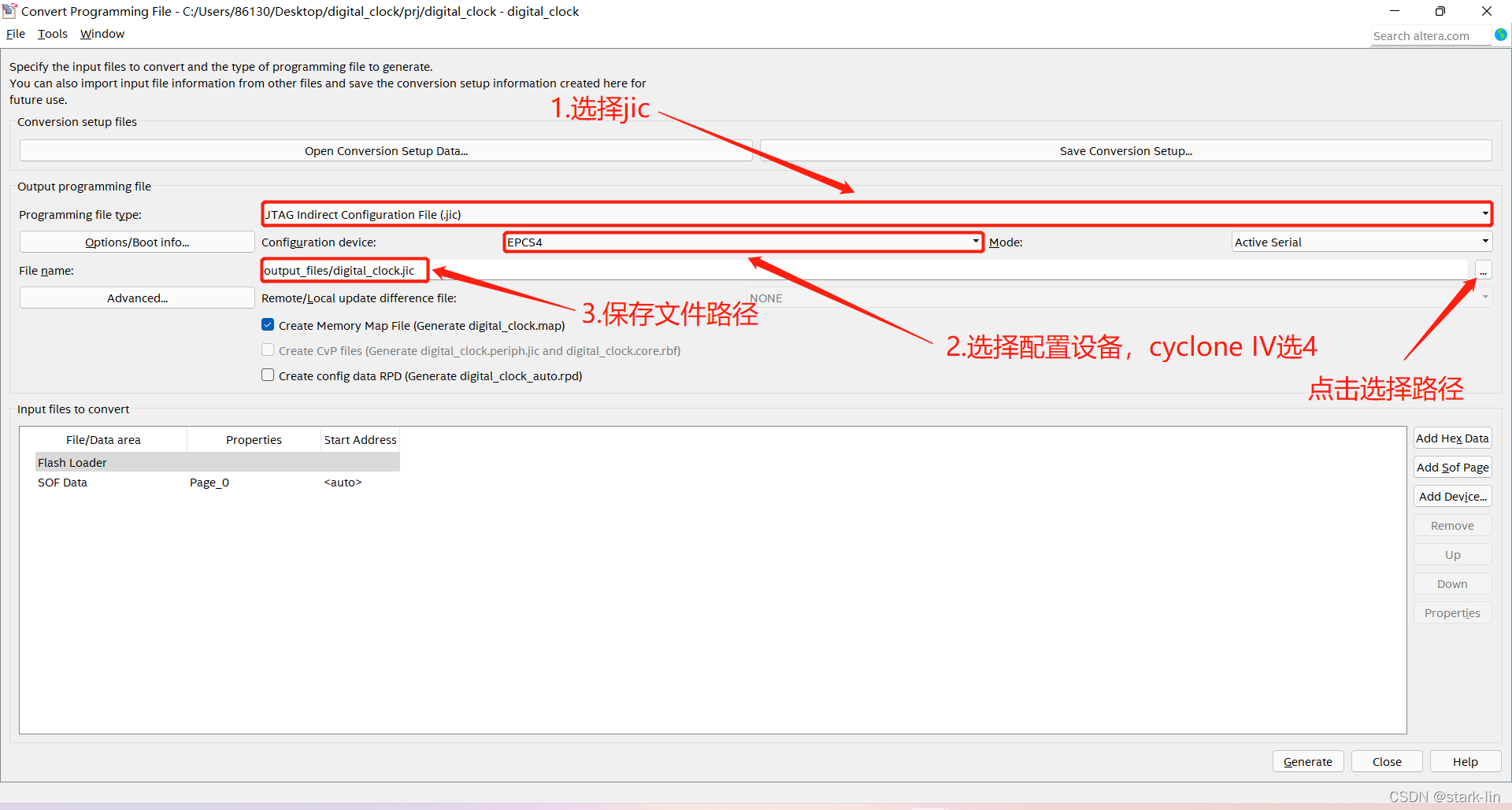

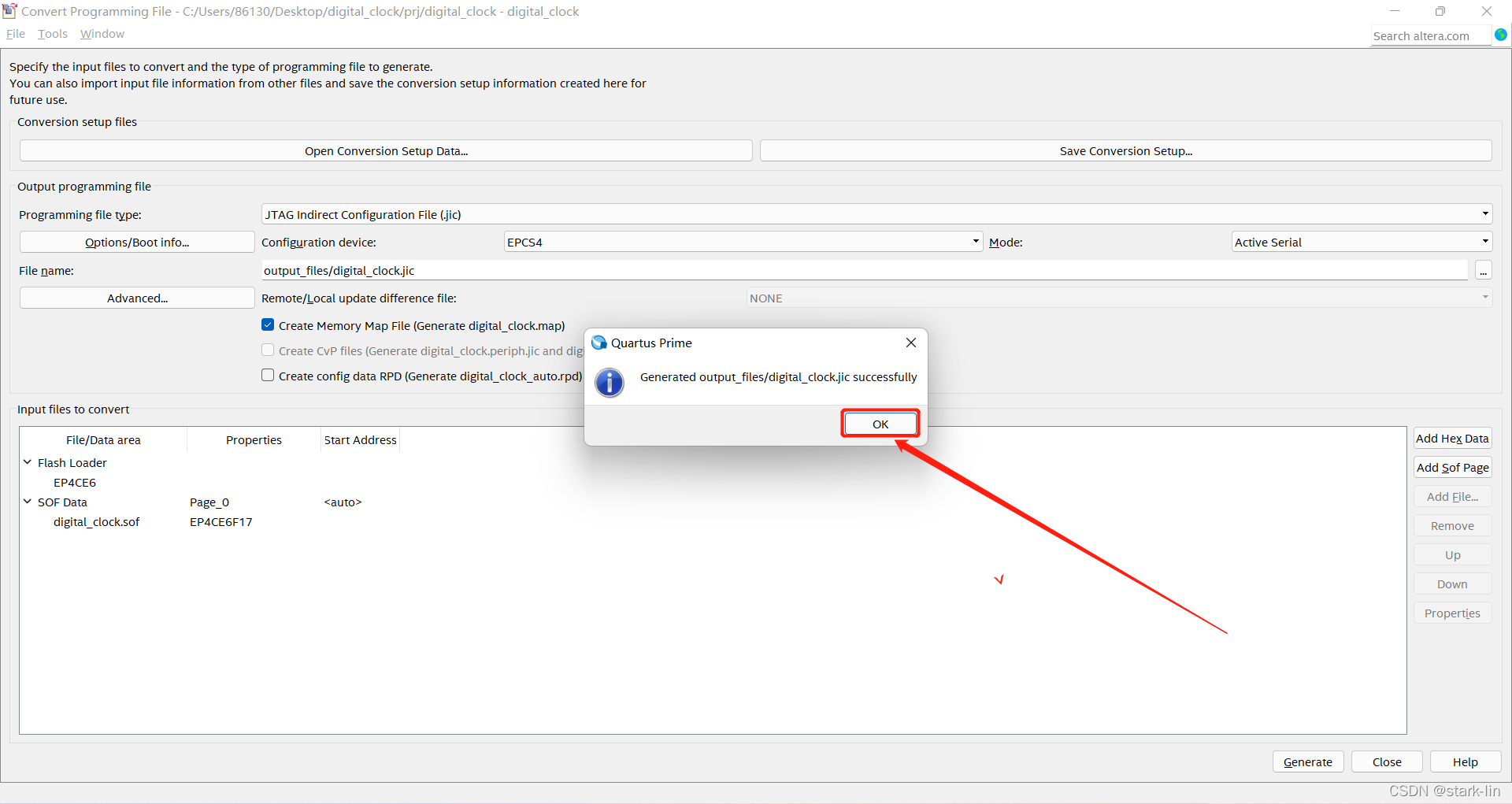

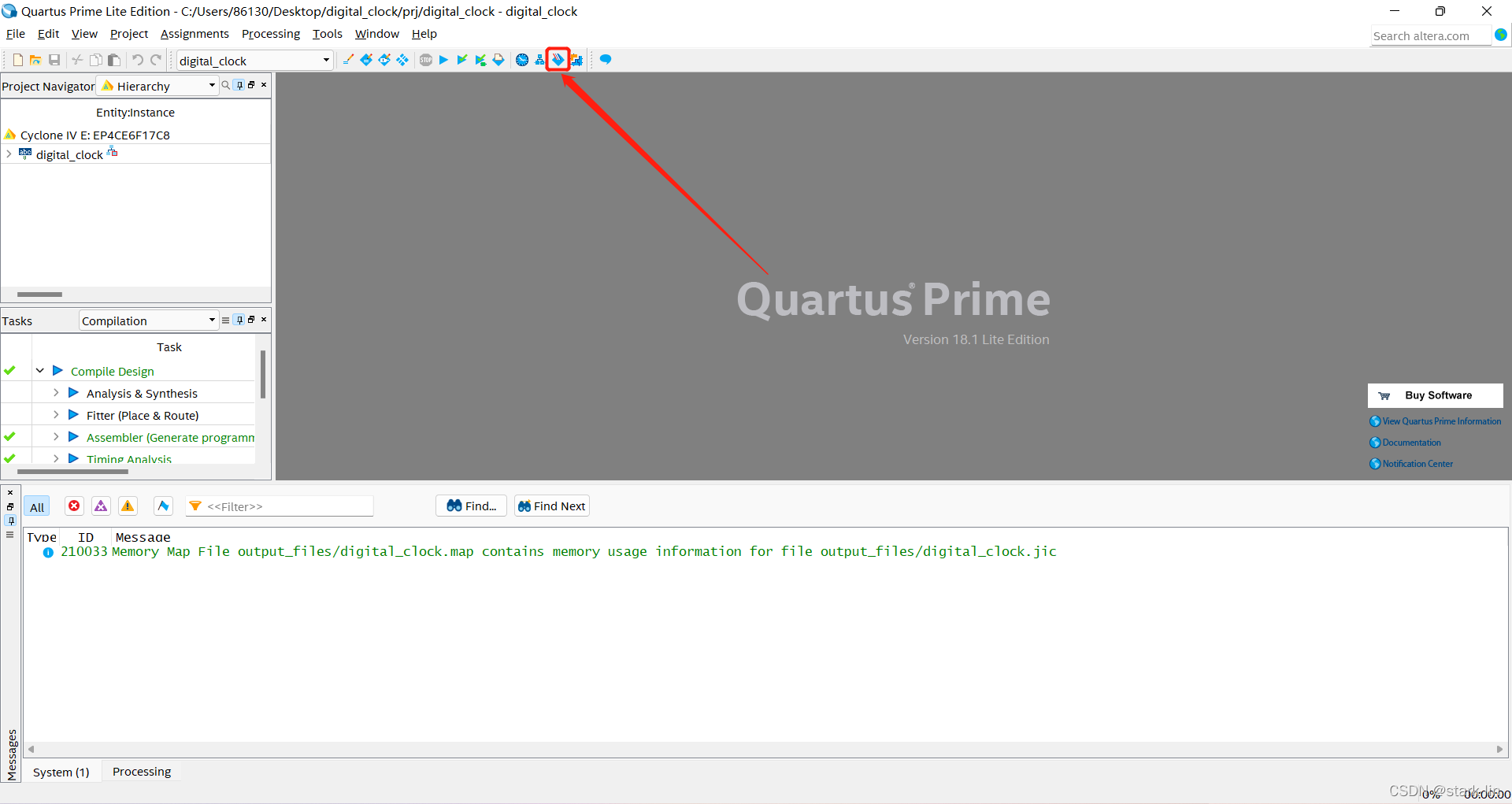

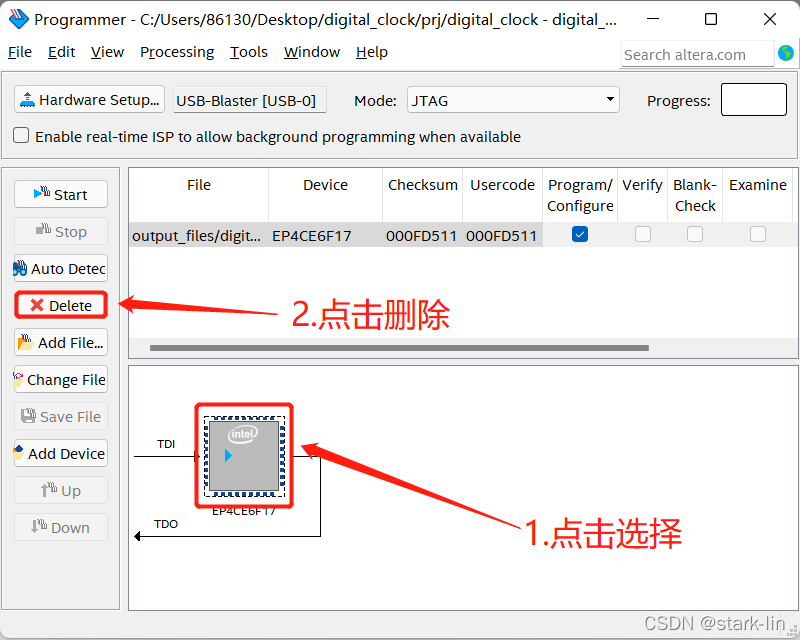

二、sof转jic
三、运行效果
fpga程序固化
总结
熟悉程序固化的步骤后，我们可以将编写好的程序固化至flash芯片中，以至于我们不需要每次掉电后重新烧录程序。以上就是本期的主要内容，谢谢你的观看！
