PWM（脉冲宽度调制）是一种数字控制技术，常用于航模控制和电池充电器。通过调整PWM的周期和占空比，能有效地控制电压和频率，实现模拟信号的数字控制。PWM在汽车收音机音量控制、灯光亮度调节等领域有广泛应用，具有降低成本、减少功耗和提高系统稳定性的优点。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

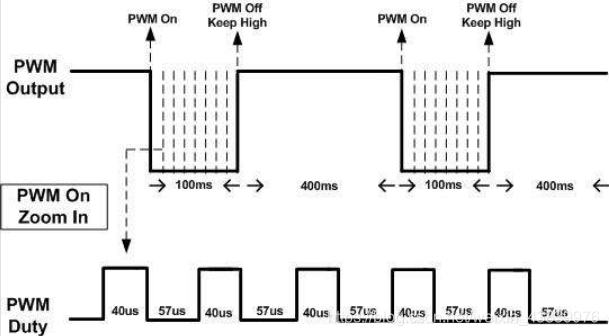

在这里插入图片描述
PWM概念：

脉冲宽度调制(PWM)，是英文“Pulse Width Modulation”的缩写，简称脉宽调制，是利用微处理器的数字输出来对模拟电路进行控制的一种非常有效的技术，广泛应用在从测量、通信到功率控制与变换的许多领域中。
航模中的控制信号大多是PWM信号，比如FUTABA,JR等舵机的控制都采用PWM方式。
发射机给接收机一串脉冲，比如基础脉宽是100ms，那么发射机的脉宽变大时，比如增大为150ms，那么接收机就控制舵机正向旋转，发射的脉宽减小时，比如减小为50ms，那么接收机就控制舵机逆向旋转。
PWM原理：
　　随着电子技术的发展，出现了多种PWM技术，其中包括：相电压控制PWM、脉宽PWM法、随机PWM、SPWM法、线电压控制PWM等，而在镍氢电池智能充电器中采用的脉宽PWM法，它是把每一脉冲宽度均相等的脉冲列作为PWM波形，通过改变脉冲列的周期可以调频，改变脉冲的宽度或占空比可以调压，采用适当控制方法即可使电压与频率协调变化。可以通过调整PWM的周期、PWM的占空比而达到控制充电电流的目的。
　　模拟信号的值可以连续变化，其时间和幅度的分辨率都没有限制。9V电池就是一种模拟器件，因为它的输出电压并不精确地等于9V，而是随时间发生变化，并可取任何实数值。与此类似，从电池吸收的电流也不限定在一组可能的取值范围之内。模拟信号与数字信号的区别在于后者的取值通常只能属于预先确定的可能取值集合之内，例如在
