Arduino :PWM详解和电路搭建以及示例代码


PWM 调制介绍

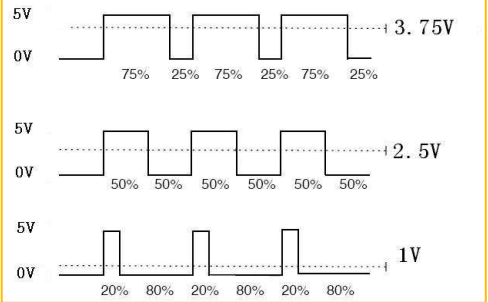

脉冲宽度调制是PWM的全称。它是数字编码的模拟信号电平。由于计算机不能输出模拟电压而只有0或5V数字电压值,我们可以应用调制方波占空比的方法通过高分辨率计数器对特定的模拟信号电平进行编码。PWM信号仍然是数字信号,因为在任何给定时刻,直流电源的幅度要么是全5V(ON),要么是0V(OFF)。通过(ON)或(OFF)重复脉冲序列将电压或电流源添加到模拟负载。这是直流电源加到负载上,当电源断开时会断电。只要有足够的带宽,任何模拟值都可以通过PWM编码。 通过开关时间计算输出电压值。输出电压=(导通时间/脉冲时间)*最大电压值。

在这里插入图片描述
