关于AMS1117-ADJ 电压调节计算

最新推荐文章于 2025-02-21 17:24:09 发布
最新推荐文章于 2025-02-21 17:24:09 发布
阅读量1.9w 收藏 46
点赞数 14
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_43839976/article/details/103808291
版权
博客提及例题，指出Iadj是ADJ脚漏电流，且通常该电流很小可忽略不计，属于信息技术相关内容。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

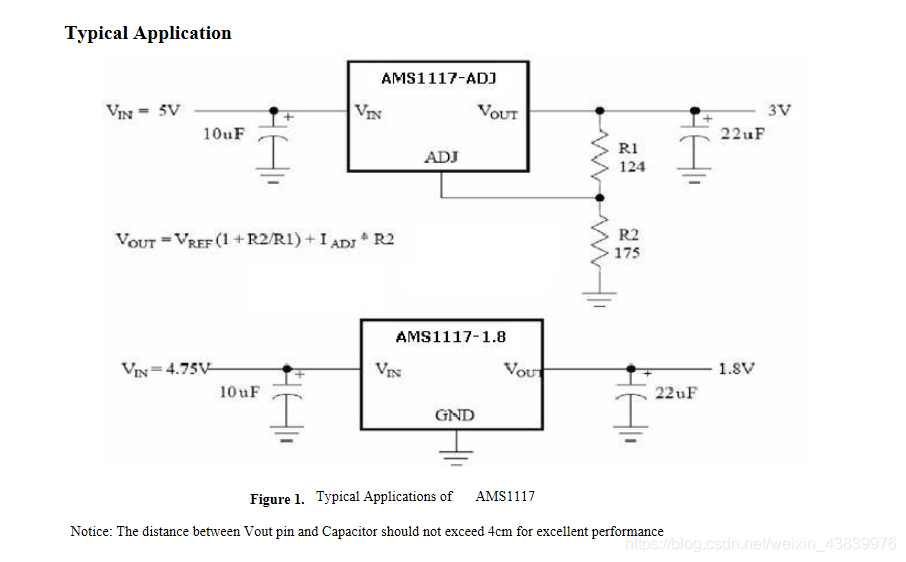

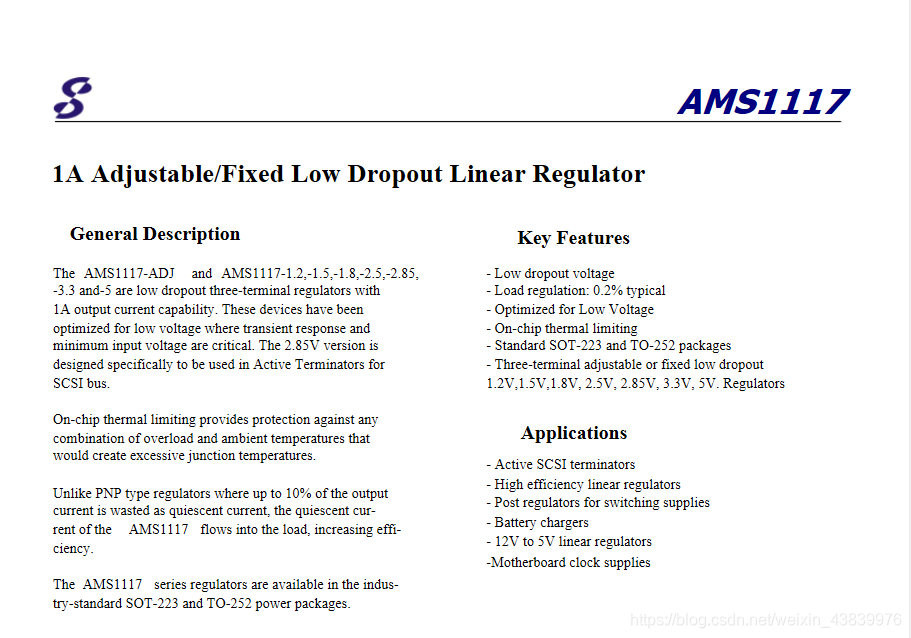

在这里插入图片描述

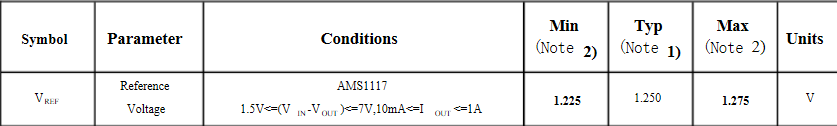

在这里插入图片描述
在这里插入图片描述

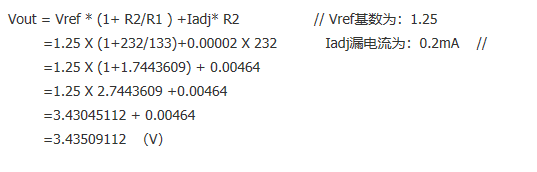

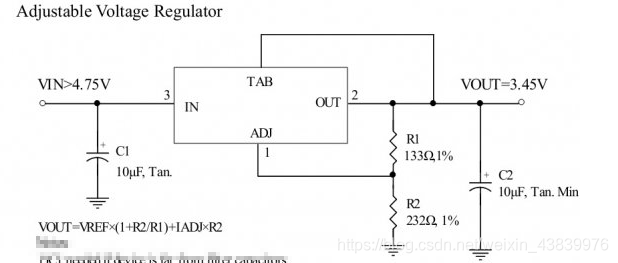

例题如下
在这里插入图片描述
在这里插入图片描述
Iadj是ADJ脚漏电流,通常很小可以忽略不计.
