【计算机网络】数据链路层（四）—— 局域网的基本概念和体系结构

一、局域网

局域网(Local Area Network):简称LAN，是指在某一区域内由多台计算机互联成的计算机组，使用广播信道。

• 特点1:覆盖的地理范围较小，只在一个相对独立的局部范围内联，如一座或集中的建筑群内。
• 特点2:使用专门铺设的传输介质（双绞线、同轴电缆）进行联网，数据传输速率高(10Mb/s～~10Gb/s)。
• 特点3:通信延迟时间短，误码率低，可靠性较高。
• 特点4:各站为平等关系，共享传输信道。
• 特点5:多采用分布式控制和广播式通信，能进行广播和组播。

决定局域网的主要要素为:网络拓扑，传输介质与介质访问控制方法。

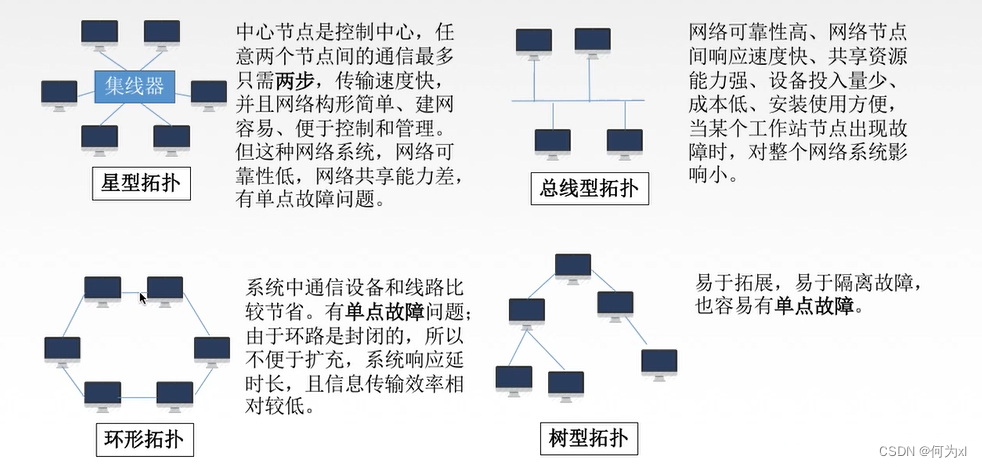

1. 局域网拓扑结构

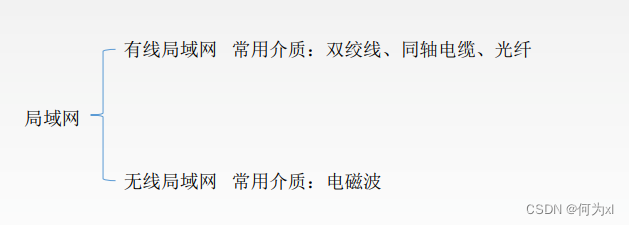

2. 局域网传输介质

3. 局域网介质访问控制方法

1.CSMA/CD
常用于总线型局域网，也用于树型网络

2.令牌总线
常用于总线型局域网，也用于树型网络。它是把总线型或树型网络中的各个工作站按一定顺序如按接口地址大小排列形成一个逻辑环。只有令牌持有者才能控制总线，才有发送信息的权力。

3.令牌环
用于环形局域网，如令牌环网

4. 局域网的分类

1. 以太网

以太网是应用最为广泛的局域网，包括标准以太网(10Mbps)、快速以太网（100Mbps）.千兆以太网（1000 Mbps）和10G以太网，它们都符合IEEE802.3系列标准规范。逻辑拓扑总线型，物理拓扑是星型或拓展星型。使用CSMA/CD.

2. 令牌环网

物理上采用了星形拓扑结构，逻辑上是环形拓扑结构。已是“明日黄花”。

3. FDD网（Flser Distrlouted Data lInterlace)

物理上采用了双环拓扑结构，逻辑上是环形拓扑结构。

4. ATM网(Asaynchronous 7Transler Mode)

较新型的单元交换技术,使用53字节固定长度的单元进行交换。

5. 无线局城网(Wineless Local Anea Network,WLAN）

采用IEEE 802.11标准。

5. IEEE 802系列标准

IEEE 802系列标准是IEEE 802 LAN/MAN 标准委员会制定的局域网、城域网技术标准（1980年2月成立）。其中最广泛使用的有以太网、令牌环、无线局域网等。这一系列标准中的每一个子标准都由委员会中的一个专门工作组负责。

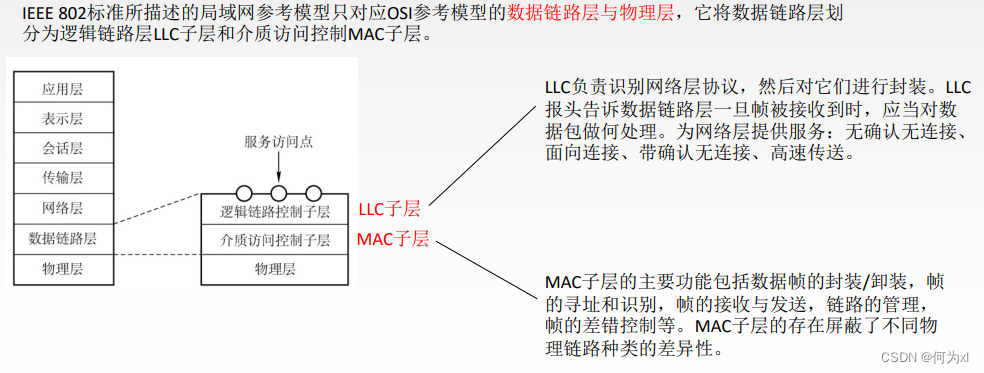

5. MAC子层和LLC子层

二、以太网

以太网是应用最为广泛的局域网，包括标准以太网（10Mbps）、快速以太网（100Mbps）、千兆以太网（1000 Mbps）和10G以太网，它们都符合IEEE802.3系列标准规范。逻辑拓扑总线型，物理拓扑是星型或拓展星型。使用CSMA/CD.

1. 以太网提供无连接、不可靠的服务

无连接：发送方和接收方之间无“握手过程”。
不可靠：不对发送方的数据帧编号，接收方不向发送方进行确认，差错帧直接丢弃，差错纠正由高层负责。

以太网只实现无差错接收，不实现可靠传输。

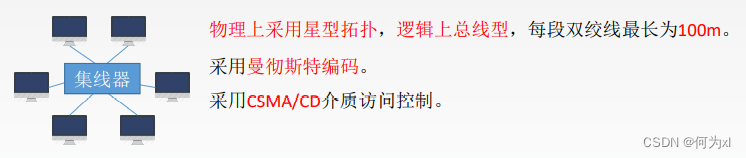

2. 10BASE-T以太网

10BASE-T是传送基带信号的双绞线以太网，T表示采用双绞线，现10BASE-T 采用的是无屏蔽双绞线（UTP），传输速率是10Mb/s。

3. 高速以太网

速率 ≥ 100Mb/s的以太网称为高速以太网。

1. 100BASE-T以太网

在双绞线上传送100Mb/s基带信号的星型拓扑以太网，仍使用IEEE802.3的CSMA/CD协议。

支持全双工和半双工，可在全双工方式下工作而无冲突。

2. 吉比特以太网
   在光纤或双绞线上传送1Gb/s信号。

支持全双工和半双工，可在全双工方式下工作而无冲突。

3. 10吉比特

10吉比特以太网在光纤上传送10Gb/s信号。
只支持全双工，无争用问题

4. 以太网的传输介质

• 各种传输介质的适用情况

参数	10BASE5	10BASE2	10BASE-T	10BASE-FL
传输媒体	基带同轴电缆（粗缆)	基带同轴电缆(细缆)	非屏蔽双绞线	光纤对( 850nm)
编码	曼彻斯特编码	曼彻斯特编码	曼彻斯特编码	曼彻斯特编码
拓扑结构	总线形	总线形	星形	点对点
最大段长	500m	185m	100m	2000m
最多结点数目	100	30	2	2

注意:10BASE-T非屏蔽双绞线以太网拓扑结构为星形网，星形网中心为集线器，但使用集线器的以太网在逻辑上仍然是一个总线网，属于一个冲突域。上表的内容是常识，例如题目中出现.10BASE5时，是不会显式地告诉你它的传输媒体、编码方式、拓扑结构等信息的，

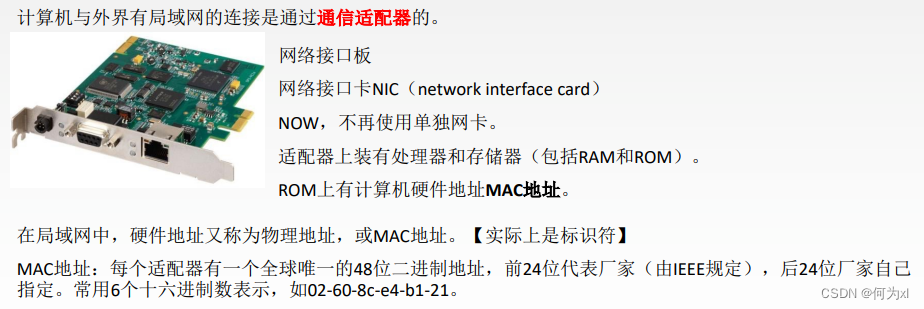

5. 适配器与MAC地址

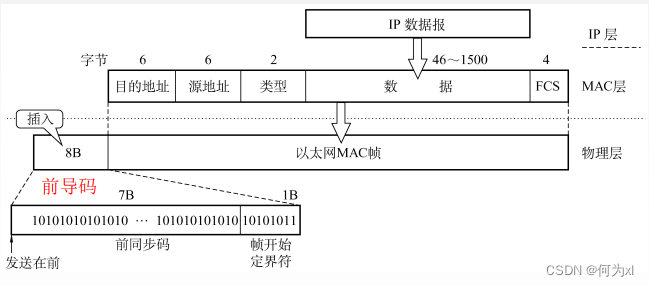

• 以太网MAC帧

最常用的MAC帧是以太网V2的格式。

三、无线局域网（IEEE 802.11）

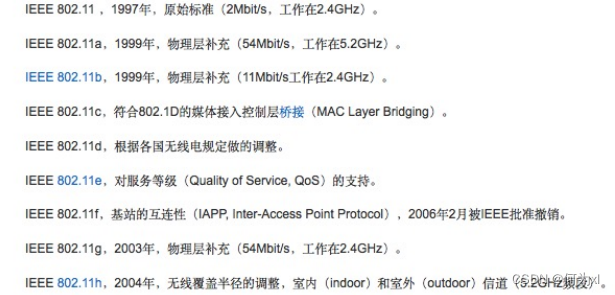

IEEE 802.11是无线局域网通用的标准，它是由IEEE所定义的无线网络通信的标准。

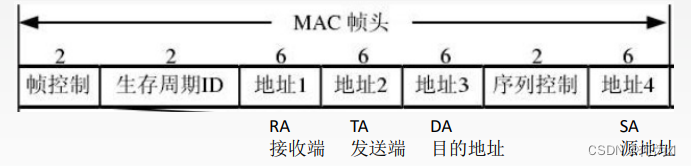

1. 802.11 的MAC帧头格式

2. 无线局域网的分类

1. 有固定基础设施无线局域网
2. 无固定基础设施无线局域网的自组织网络

四、令牌环网

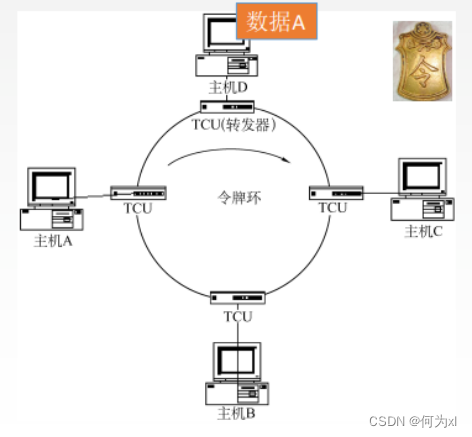

令牌环网中令牌和数据的传递过程如下:
1）网络空闲时，环路中只有令牌帧在循环传递。
2) 令牌传递到有数据要发送的站点处时，该站点就修改令牌中的一个标志位，并在令牌中附加自己需要传输的数据，将令牌变成一个数据帧，然后将这个数据帧发送出去。
3）数据帧沿着环路传输，接收到的站点一边转发数据，一边查看帧的目的地址。如果目的地址和自己的地址相同，那么接收站就复制该数据帧以便进一步处理。
4）数据帧沿着环路传输，直到到达该帧的源站点，源站点接收到自己发出去的数据帧后便不再进行转发。同时，发送方可以通过检验返回的数据帧来查看数据传输过程中是否有错，若有错则重传该帧。
5）源站点传送完数据后，重新产生一个令牌，并将令牌传递给下一个站点，以交出对媒体的访问权限。

令牌环网在物理上采用星形拓扑结构，但逻辑上仍是环形拓扑结构，其标准由IEEE 802.5定义。

习题

下列关于令牌环网的说法中，不正确的是（).
A. 媒体的利用率比较公平
B. 重负载下信道利用率高
C. 结点可以一直持有令牌,直至所要发送的数据传输完毕
D. 令牌是指一种特殊的控制帧

令牌环网使用令牌在各个结点之间传递来分配信道的使用权，每个结点都可在–定的时间内(令牌持有时间）获得发送数据的权利，而并非无限制地持有令牌。
答案：C

在令牌环网中，当所有站点都有数据帧要发送时，一个站点在最坏情况下等待获得令牌
和发送数据帧的时间等于（).
A．所有站点传送令牌的时间总和
B．所有站点传送令牌和发送帧的时间总和
C. 所有站点传送令牌的时间总和的一半
D. 所有站点传送令牌和发送帧的时间总和的一半

令牌环网在逻辑上采用环状控制结构。由于令牌总沿着逻辑环单向逐站传送，结点总可在确定的时间内获得令牌并发送数据帧。在最坏情况下，即所有结点都要发送数据，一个结点获得令牌的等待时间等于逻辑环上所有其他结点依次获得令牌，并在令牌持有时间内发送数据帧的时间总和。
答案：B
