本文分享了CREO三维建模的一些实用技巧，包括新建、拉伸、模型重定向、编辑特征、旋转、倒角、打孔、拔模、螺纹修饰、抽壳、加强筋、扫描和螺旋扫描等操作。同时强调了特征更改、插入和顺序调整的重要性，以及各种复制和阵列方法的应用。
- 新建;拉伸（对称、穿透、单向）；保存；打开
- 模型重定向：已命名视图→重定向→选择该定向参考的两个面→设置一个名称（点开保存视图的三角形）→保存
- 编辑特征：选中某特征后→右键→编辑→进入编辑模式→选中某个尺寸后双击可修改 按ESC可退出特征编辑模式可通过撤销或反撤销确定或取消编辑
- 旋转：中心线；倒角，简单圆角
- 完全倒圆角：选择两条边，进行完全倒圆角（圆滑过渡）
- 自动倒圆角：如果选择实体几何，就默认对当前零件进行操作，不需要单独再选择实体；如果选择某几条边就选择边命令

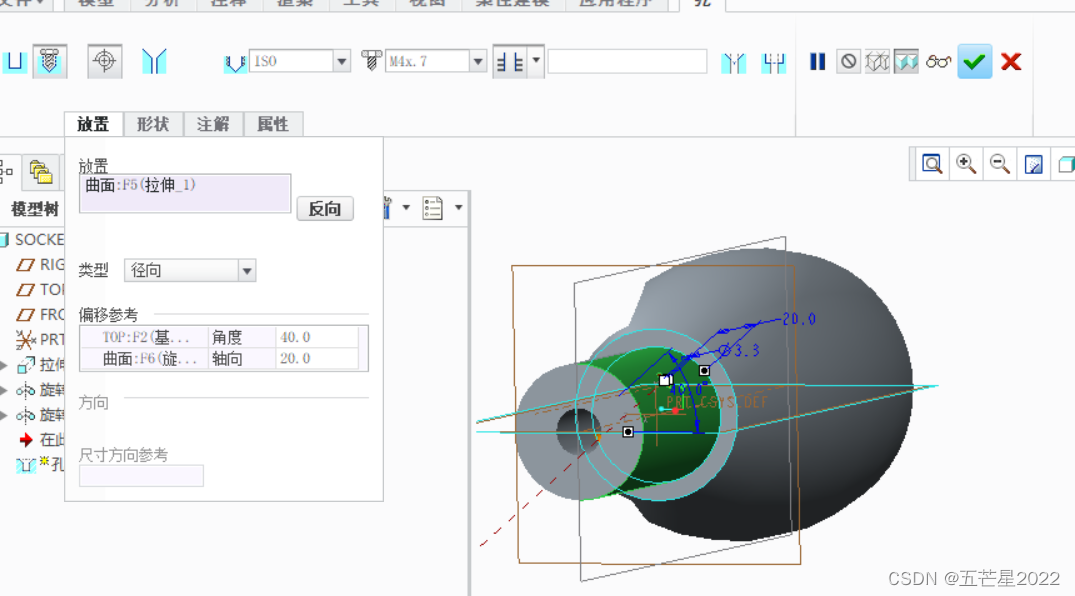

- 打孔：标准孔，螺纹孔 曲面上钻斜孔（偏移的时候可以设置与参考面之间的角度）
- 拔模：拔模枢轴选定的平面将被拔模面分成两部分，拔模枢轴位置和未拔模前位置不变；可分别选择拔模枢轴两侧角度、方向
- 螺纹修饰：选择螺纹所在曲面，选择起始位置，选择螺纹长度，选择螺纹直径（简单螺纹这里对应的是小径，类似M8中的6.8），选择螺距1.25
- 抽壳：实体只留下表面 选择要去除的平面→选择壳厚度
- 加强筋：注意参考的使用
- 轨迹筋&
