信捷PLC如何使用c函数

简介：
使用信捷plc运用c计算使用的过程。

工具原料：
1.信捷PLC ，XD，XLl，XK，XG等系列都可以。
2.程序下载线或有网口的可以用网线。
3.信捷编程软件本案例采用XDPPro3.53。
4.电脑

方法步骤：
1.打开编程软件

2.plc与编程软件建立连接

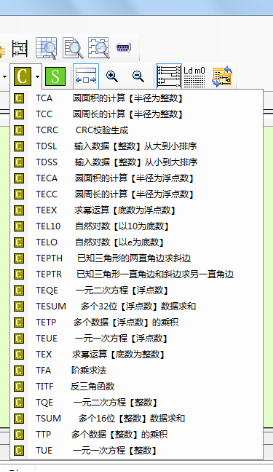

3.是否有合适自己的算术包含在里面（双击即可引用）

4.如果没有自己建立运算。函数功能块右键新建源文件。

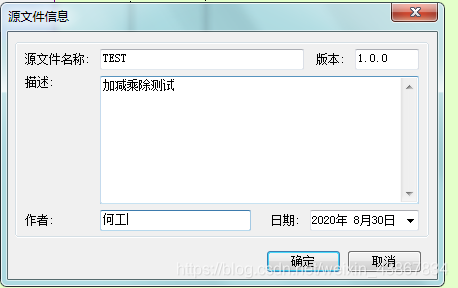

5.设定好信息点击确定

6.双击新建的源文件。

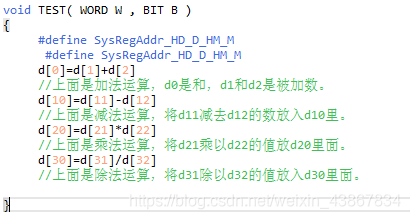

7.编写程序
#define SysRegAddr_HD_D_HM_M
d[0]=d[1]+d[2]
//上面是加法运算，d0是和，d1和d2是被加数。
d[10]=d[11]-d[12]
//上面是减法运算，将d11减去d12的数放入d10里。
d[20]=d[21]*d[22]
//上面是乘法运算，将d21乘以d22的值放d20里面。
d[30]=d[31]/d[32]
//上面是除法运算，将d31除以d32的值放入d30里面。

8.在梯形图中调用这个c函数

9.按照c函数编写的地址输入值计算，注意c函数里面用了在梯形图中不能用了免得错乱但是可以调用结果。
