Labview如何导出二维数组数据和波形图

Labview如何导出二维数组数据和波形图

方法如下

1. 使用数据导出VI

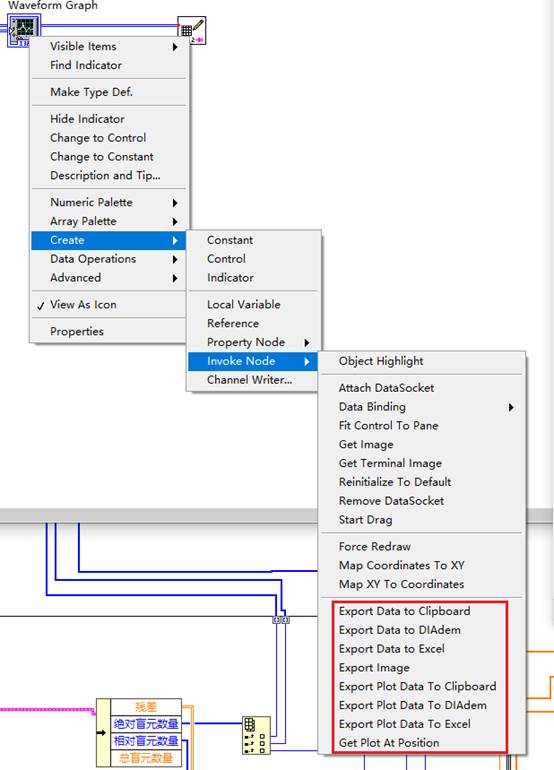

2. 使用invoke node（调用节点）

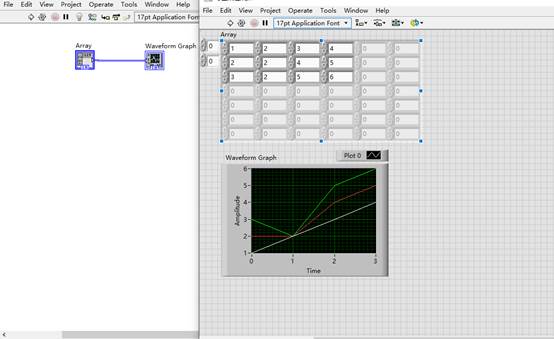

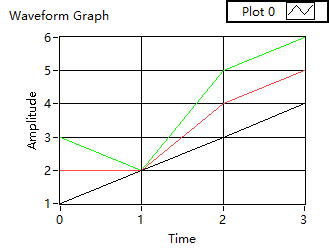

建立一个二维数组和一个波形图

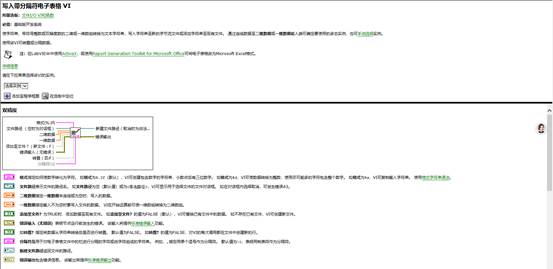

写入带分隔符的电子表格VI

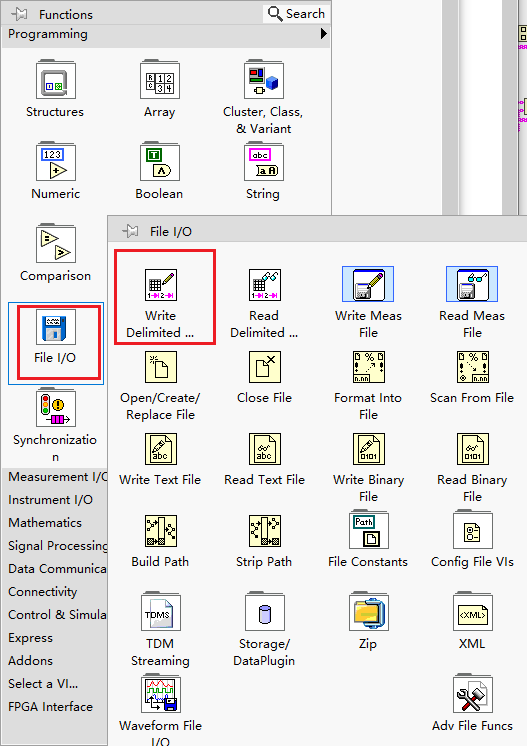

VI位置

输入2D数组

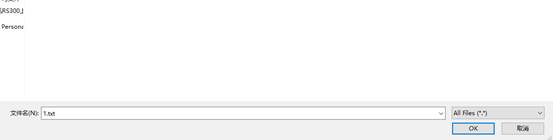

运行，输入路径和文件名，不然会报错

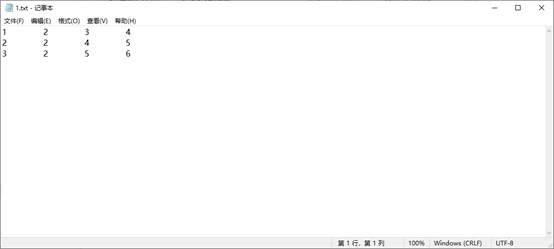

输出完成

使用invoke node

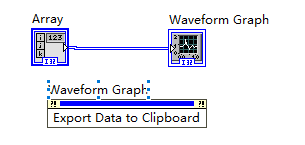

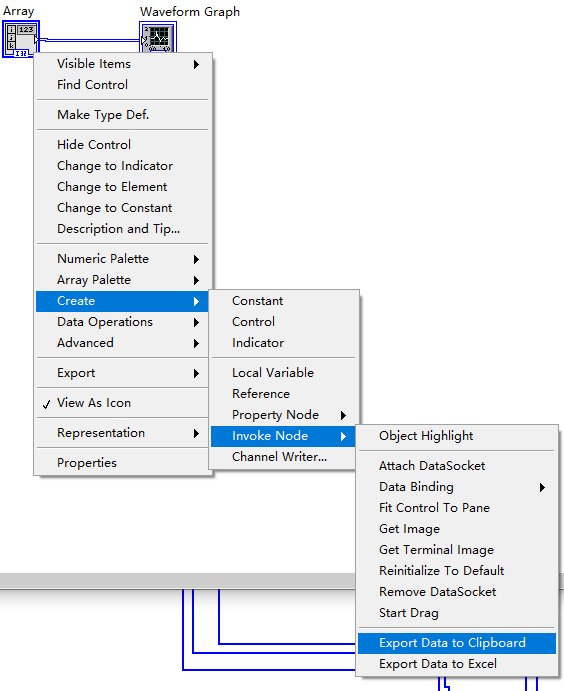

Export data to clipboard

输出二维数组

运行，粘贴

输出结果：

1     2     3     4

2     2     4     5

3     2     5     6

输出波形图

运行->粘贴到文档

输出结果：

Time - Plot 0  Amplitude - Plot 0 Time - Plot 1  Amplitude - Plot 1 Time - Plot 2  Amplitude - Plot 2

0     1     0     2     0     3

1     2     1     2     1     2

2     3     2     4     2     5

3     4     3     5     3     6

Export data to excel

二维数组

运行->输出结果

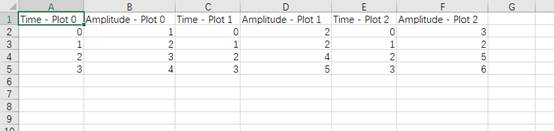

波形图

运行->输出结果

Export data to DIAdem

这里需要安装NI公司的DIAdem数据分析软件

博主没装就不演示了

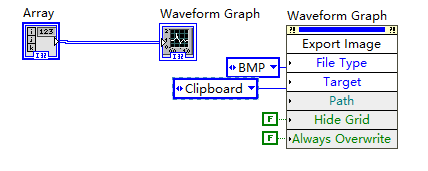

Export image

输出结果

Export plot data to clipboard

运行->输出

Time - Plot 0  Amplitude - Plot 0

0     1

1     2

2     3

3     4

Time - Plot 1  Amplitude - Plot 1

0     2

1     2

2     4

3     5

Time - Plot 2  Amplitude - Plot 2

0     3

1     2

2     5

3     6

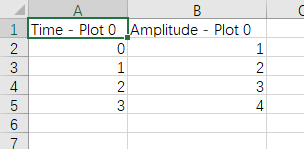

Export plot data to excel

这里的整数也是表示第几条曲线，用法跟export plot data to clipboard一样
