你好,放大器——输入失调电压(Offset Voltage,Vos)

本文详细解释了放大器输入失调电压(Vos)的概念,包括其定义、优劣范围、对电路输出的影响及如何通过调零来减小这种影响。对于设计高精度放大电路的工程师来说,了解这些内容至关重要。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

定义:在运放开环使用时,加载在两个输入端之间的直流电压使得放大器直流输出电压为 0。也可定义为当运放接成跟随器且正输入端接地时,输出存在的非 0 电压。

优劣范围:1µV 以下,属于极优秀的。100µV 以下的属于较好的。最大的有几十 mV。

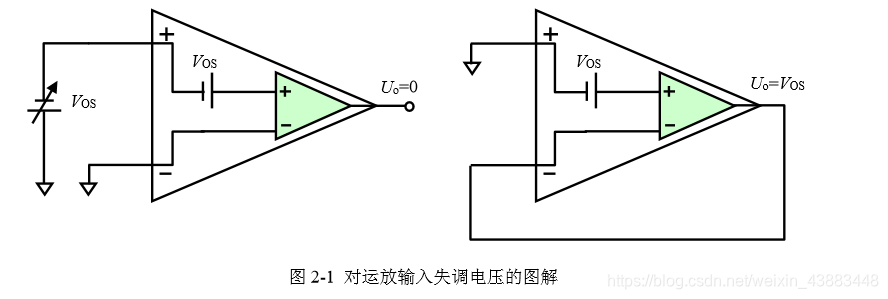

理解:任何一个放大器,无论开环连接或者反馈连接,当两个输入端都接地时,理论上输出应该为 0,但运放内部两输入支路无法做到完全平衡,导致输出永远不会是 0。此时保持放大器负输入端不变,而在正输入端施加一个可调的直流电压,调节它直到输出直流电压变为 0V,此时正输入端施加的电压的负值即为输入失调电压,用 Vos表示。但是,多数情况下,输入失调电压不分正负,生产厂家会以绝对值表示。任何一个实际运放都可理解为正端内部串联了一个 Vos,然后进入一个理想运放,如 图 2-1 所示。如左图,正端引入一个-Vos,则输出为 0,符合标准定义。如右图,跟随器正 端接地,实际输出即为 Vos,也符合标准定义。

在这里插入图片描述

后果:当一个放大器被设计成 AF倍闭环电压增益(同相输入放大增益,也称噪声增益)时,如果放大器的失调电压为 Vos,则放大电路 0 输入时,输出存在一个等于 AF*Vos 的直流电平,此输出被称为输出失调电压。闭环增益越大,则输出失调电压也越大。

对策:如果被测信号包含直流量且你关心这个直流量,就必须选择 Vos远小于被测直流量的放大器,或者通过运放的调零措施消除这个影响。如果你仅关心被测信号中的交变成分,你可以在输入端和输出端增加交流耦合电路,将其消除。

调零方法:有些运放有两个调零端,按照数据手册提供的方法接电位器调零即可。对没有调零端的运放,可采用外部的输出调零或者输入调零,有标准电路可以参考。

### 运算放大器输入失调电压 #### 定义 输入失调电压VOS)是指为了使输出电压达到零伏特或某个特定值,在运算放大器的两个输入端之间所需施加的直流补偿电压[^1]。 #### 原因 造成输入失调电压的原因主要包括制造工艺中的不对称性和温度变化等因素。这些因素会导致内部晶体管参数不匹配,从而产生微小但显著影响性能的差异。另外,外部偏置电流也会间接引起失调现象,因为这是由补偿电流源与输入晶体管基极电流之间的“差值”造成的[^3]。 #### 影响 当一个放大器工作于闭环状态并具有一定的电压增益AF时,即使在理想情况下没有信号输入的情况下,实际输出仍然会有一个等于AF乘以VOS大小的直流分量存在。这意味着随着闭环增益增加,这种偏差会被进一步放大,最终表现为更大的输出失调电压。这不仅会影响系统的精度,还可能导致后续处理阶段出现问题[^2]。 #### 解决方法 针对上述情况,可以采取以下几种措施来减少或消除输入失调电压的影响: - **选择低失调特性产品**:优先选用那些经过特殊设计用于降低初始失调及其漂移特性的高性能器件。 - **应用自稳零技术**:通过集成自动校准机制实现动态调整,使得长时间运行过程中能够维持较低水平的失调误差。 - **实施外部补偿策略**:利用额外元件构建反馈网络,抵消固有的不平衡效应;例如采用辅助运放测试法来进行精确测量和修正。 ```python def calculate_output_offset_voltage(gain, input_offset_voltage): """ 计算给定增益下的输出失调电压 参数: gain (float): 放大倍数 input_offset_voltage (float): 输入失调电压 返回: float: 输出失调电压 """ output_offset_voltage = gain * input_offset_voltage return output_offset_voltage ```
