本文在 OpenShift 4.17 + RHACM 2.12 环境中进行验证。

什么是 RHACM

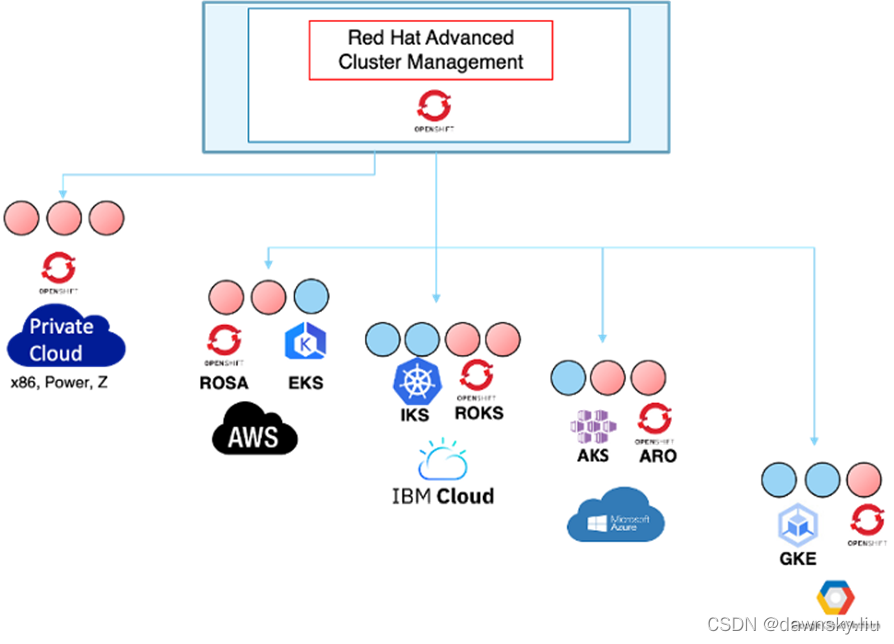

RHACM（Advanced Cluster Management for Kubernetes）是 RedHat 面向 OpenShift 的多云管理产品，可以用来对分布在多云环境中自建或托管 OpenShift 集群以及经认证的 Kubernetes 集群进行生命周期管理、发布和升级应用、统一安全策略管理、运行集中监控。
在这里插入图片描述

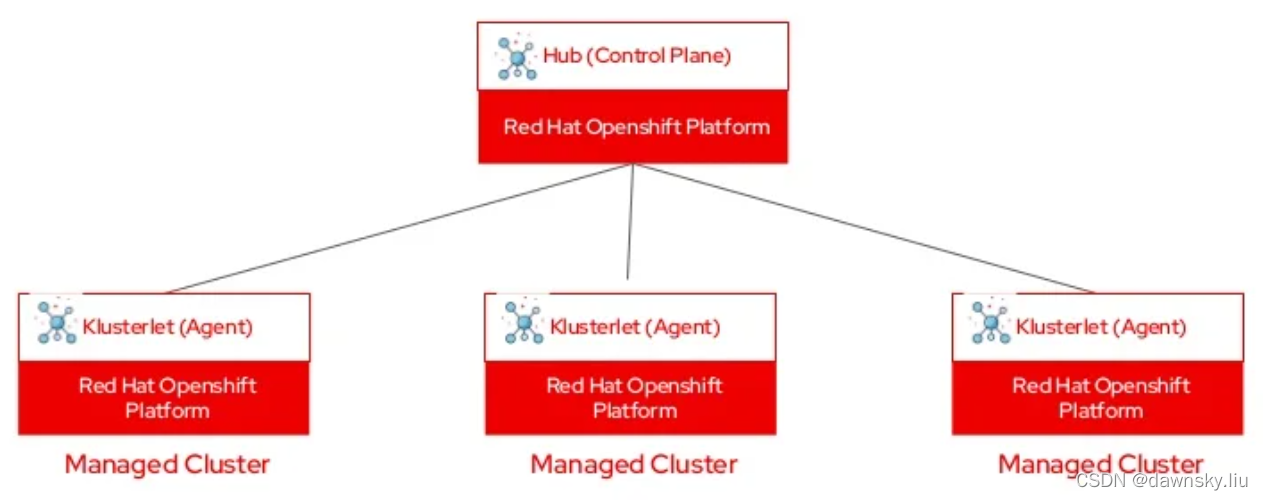

在 RHACM 的多云管理运行环境中包含以下两种角色：
1）Hub 是多云管理的控制平面，它可以运行在任一个 OpenShift 集群上。
2）Managed Cluster 是被管理的集群，它通过运行在本地的 Agent 接受 Hub 的管理指令。
在这里插入图片描述

安装 RHACM

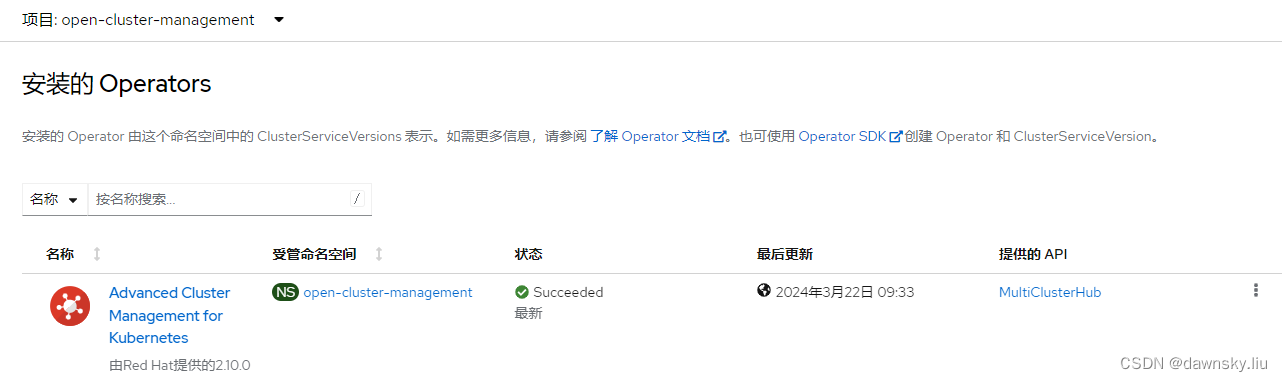

在 OpenShift 控制台的 OperatorHub 中使用缺省选项安装 Advanced Cluster Management for Kubernetes Operator。
在 Advanced Cluster Management for Kubernetes Operator 中使用缺省配置创建一个 MultiClusterHub 实例。
在创建完 MultiClusterHub 后可以在 open-cluster-management 项目中的拓扑中看到如下部署资源：

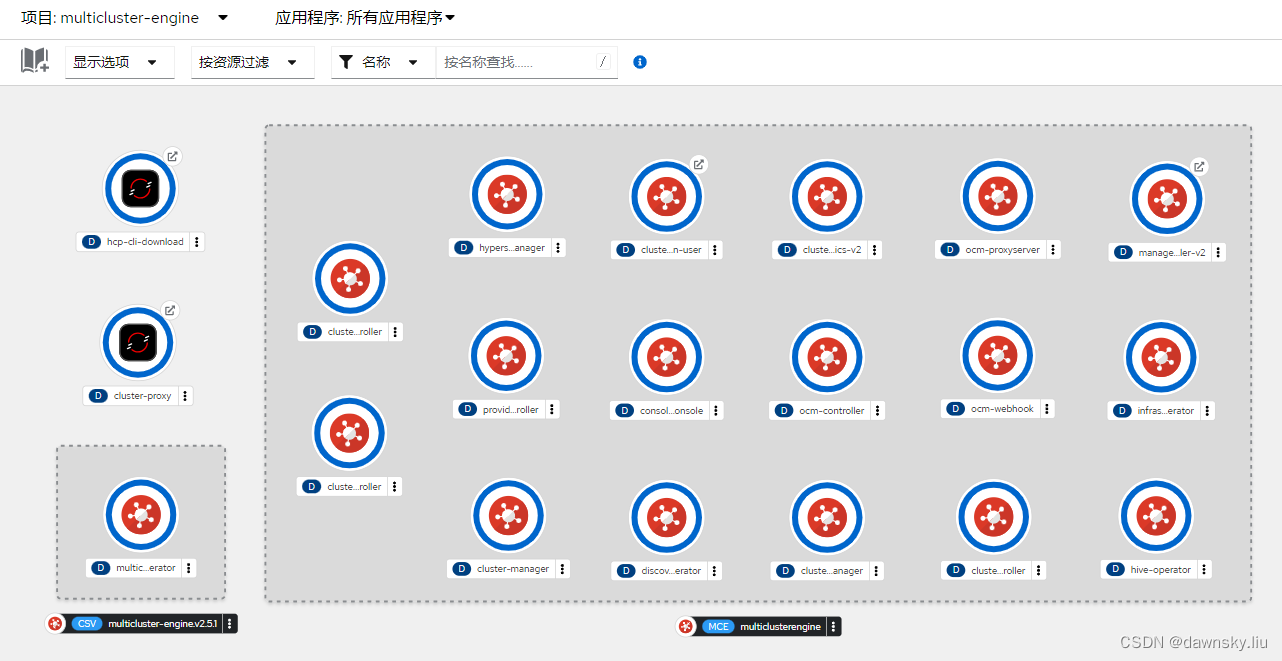

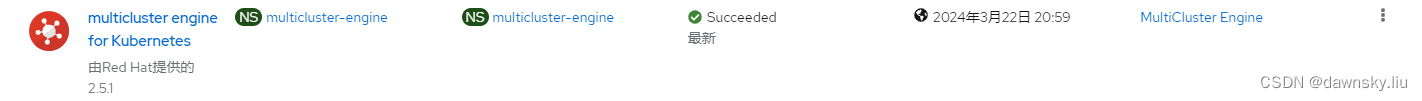

在安装 ACM Operator 的同时会自动安装 MultiCluster Engine for Kubernetes Operator，可在 multicluster-engine 项目中看到如下部署资源：
同时还可查看在 open-cluster-management-hub 项目中部署的资源。说明，显示的数量取决于集群中 master 和 worker 节点数量。

$ oc get pods -n open-cluster-management-hub
NAME                                                       READY   STATUS    RESTARTS   AGE
cluster-manager-addon-manager-controller-55dd67d98b-2lpwt   1/1     Running   0          17m
cluster-manager-placement-controller-7d9bb6fb7-hjx6f        1/1     Running   0          17m
cluster-manager-registration-controller-c8997b476-lg6ht     1/1     Running   0          17m
cluster-manager-registration-webhook-55bb4978c-xfbnf        1/1     Running   0          17m
cluster-manager-work-webhook-579c58c7d6-qrmtt               1/1     Running   0          17m

安装 MultiClusterHub 的过程会自动将当前 OpenShift 集群加入到 RHACM 的被管集群中。因此可以执行以下命令确认在当前 OpenShift 集群中自动创建了 open-cluster-management-agent 和 open-cluster-management-agent-addon 项目，并在项目中部署了 Agent 等资源。

$ oc get pods -n open-cluster-management-agent
NAME                                             READY   STATUS    RESTARTS   AGE
klusterlet-agent-77cdc4dc9c-m4rn4   1/1     Running   0          17m
klusterlet-b67b456d-wcn62           1/1     Running   0          17m

$ oc get pods -n open-cluster-management-agent-addon
NAME                                           READY   STATUS    RESTARTS      AGE
application-manager-546487647b-pxxg7                  1/1     Running     0          14m
cert-policy-controller-584f7b4b5-nbckl                1/1     Running     0          16m
cluster-proxy-proxy-agent-85467c4cc6-z4sj4            3/3     Running     0          17m
config-policy-controller-7b4644f545-qqf78             2/2     Running     0          16m
governance-policy-framework-79cbbb899d-gtd6t          2/2     Running     0          16m
hypershift-addon-agent-67c59ffdc4-ft978               2/2     Running     0          17m
hypershift-install-job-2hp8t-ng6hd                    0/1     Completed   0          17m
klusterlet-addon-workmgr-6bb9959986-mg4cp             1/1     Running     0          17m
managed-serviceaccount-addon-agent-5bf7c6df5b-jjwpm   1/1     Running     0          17m

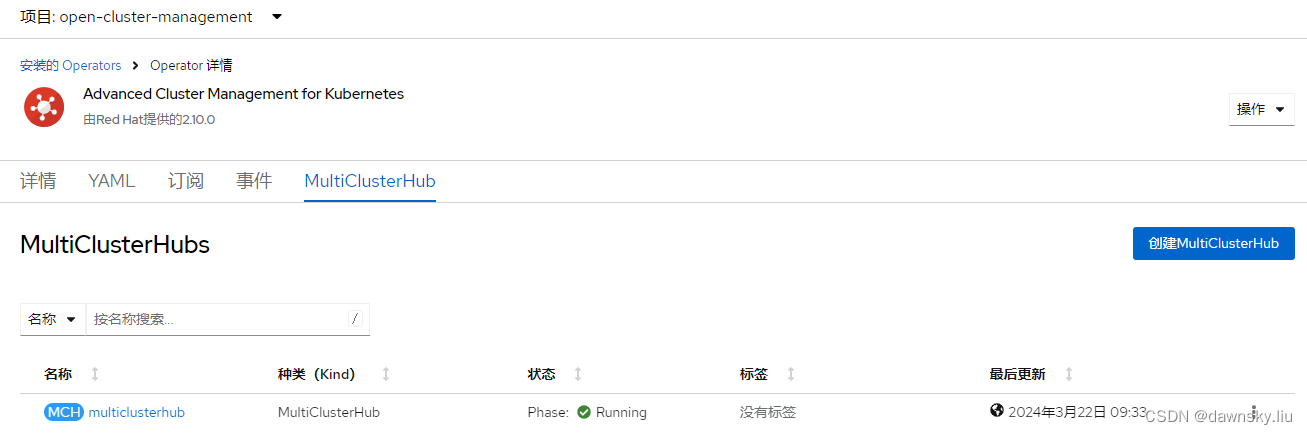

此时安装好的 MultiClusterHub 的实例显示 Running 状态。

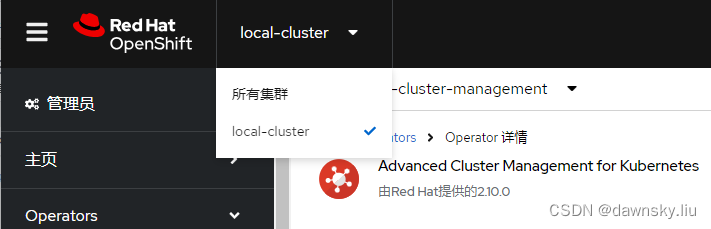

在看到刷新 OpenShift 控制台的提示后刷新页面，然后可以看到 OpenShift 控制台上方已经多了一个下拉框，点击下拉框中的 “所有集群” 即可进入 ACM 控制台。

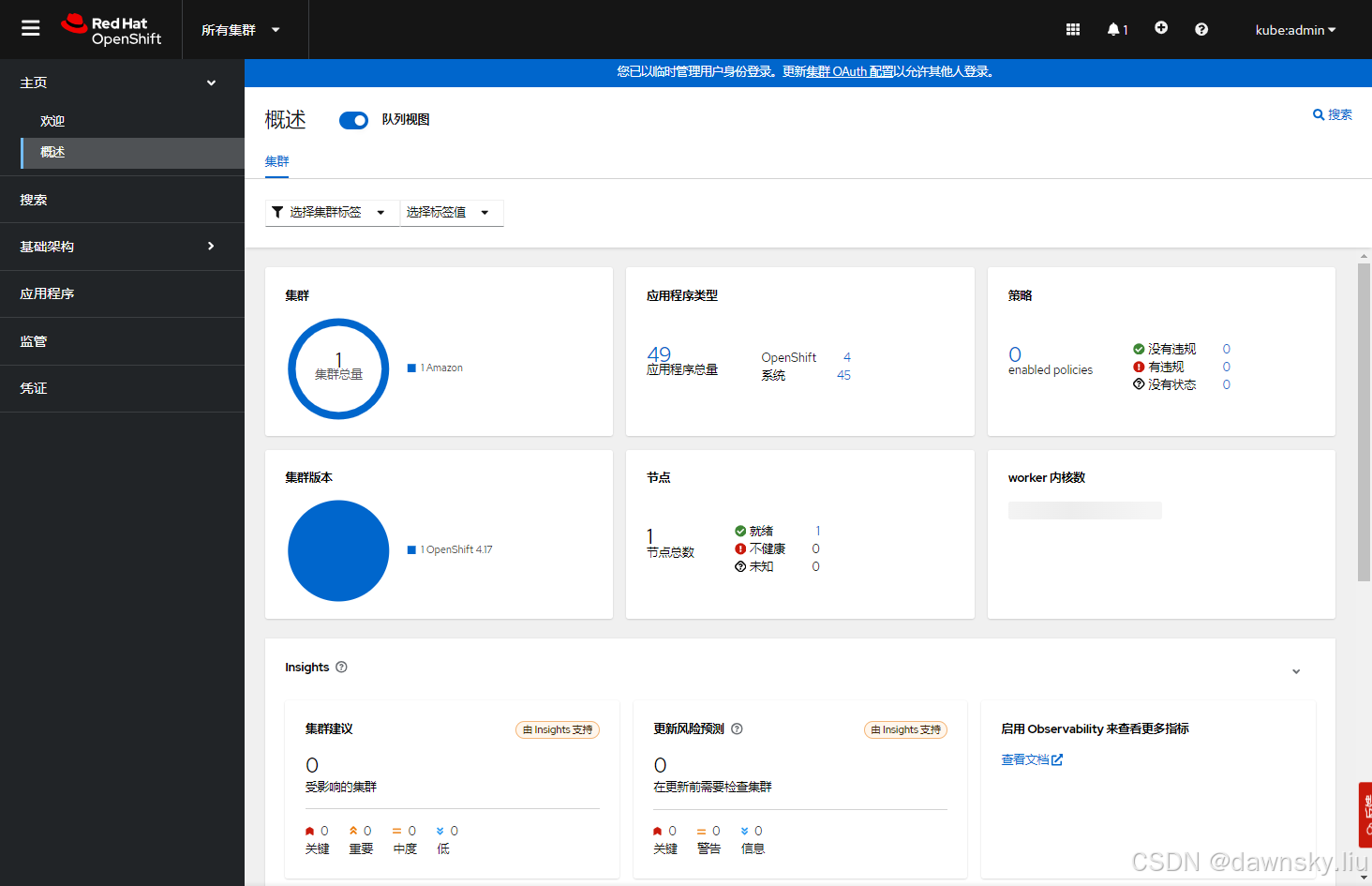

可以在 “概述” 中查看当前 ACM 管理的集群资源。

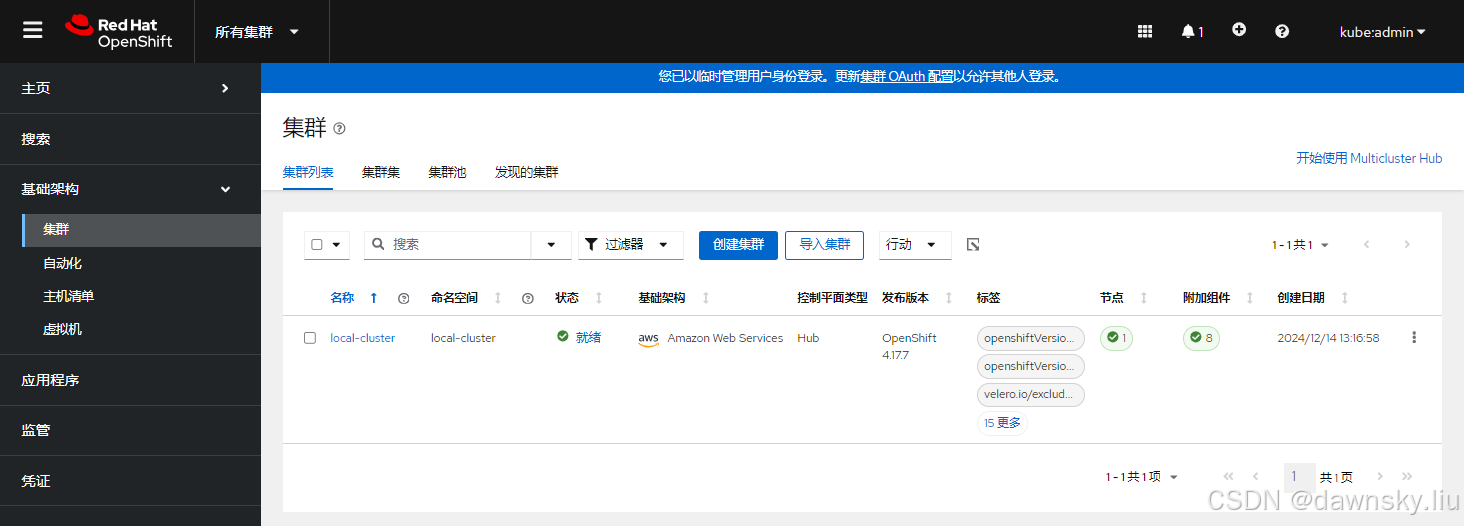

在 Clusters 中目前只有一个 local-cluster 集群，即 ACM Hub 部署运行的 OpenShift 集群。

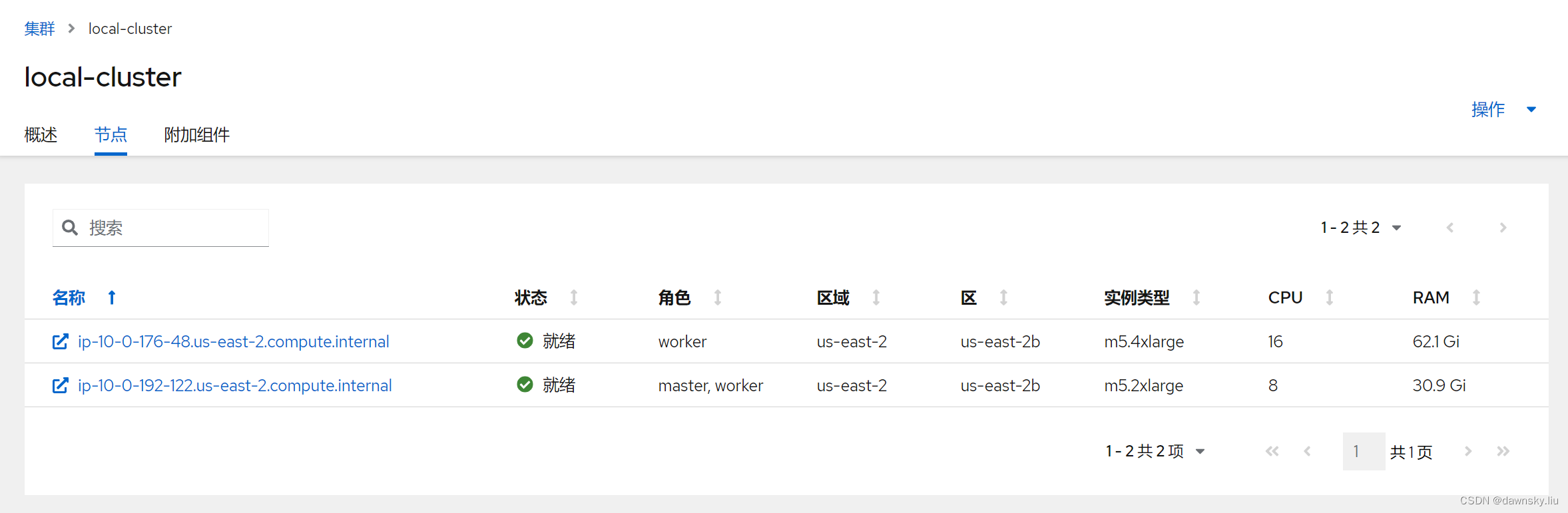

可以查看被管集群的节点。

导入已有 OpenShift 集群

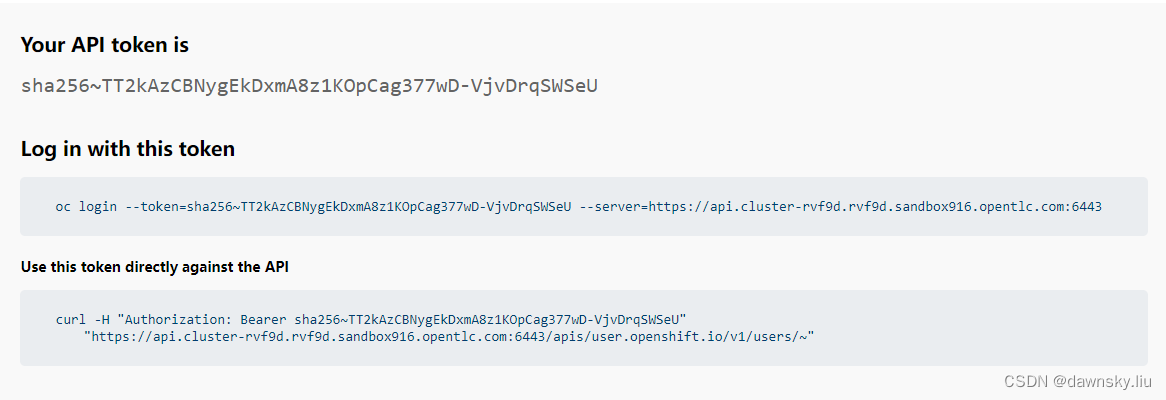

在被导入进群中的控制台通过 “复制登录命令” 获取 API Token 和 API Server 地址。

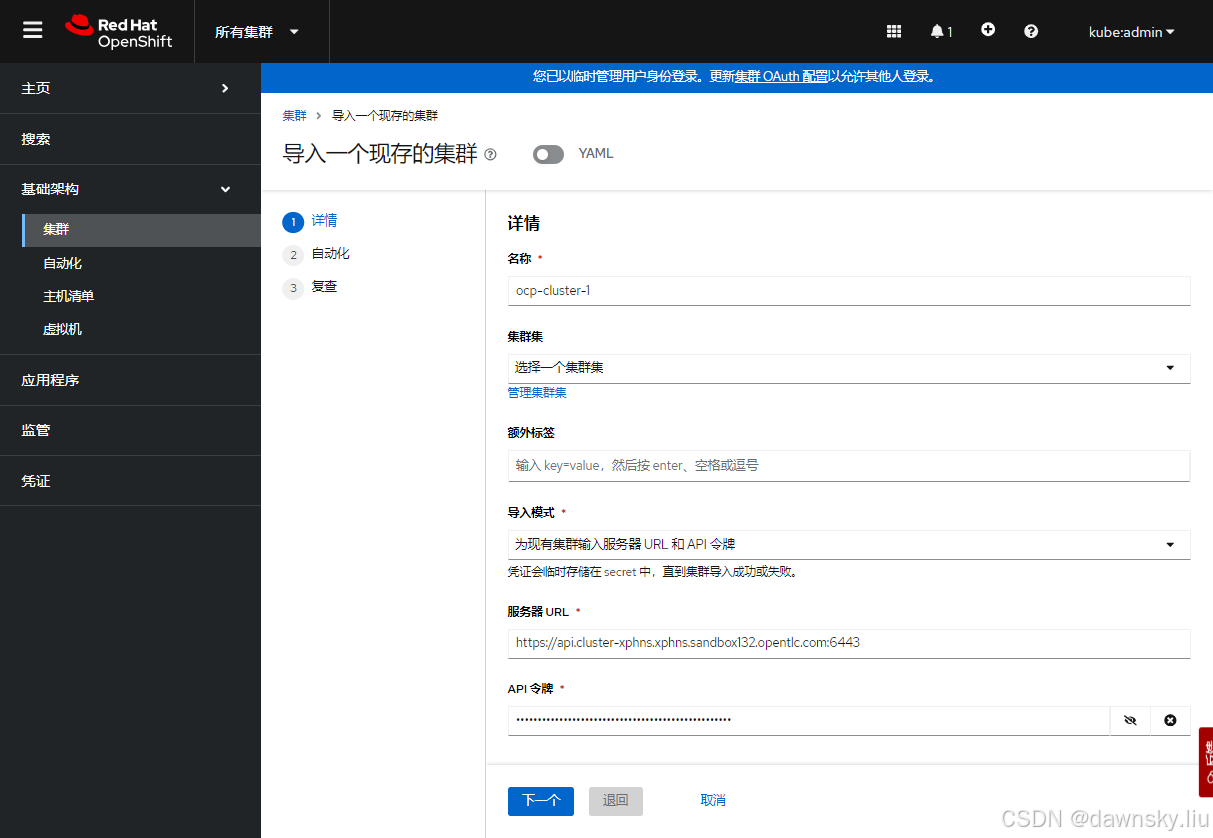

在 Clusters 中点击 “导入集群” 按钮。在 “导入一个现存集群” 页面中为 “导入模式” 选择 “为现有集群输入服务器 URL 和 API 令牌”，然后提供这个集群的 “服务器 URL” 和 “API 令牌”。最后接受其他步骤的配置完成导入即可。
在导入后会自动向被管集群安装 Add-on 运行环境。可以在被管集群中查看部署在 open-cluster-management-agent 和 open-cluster-management-agent-addon 项目中的资源。

$ oc get pods -n open-cluster-management-agent
NAME                               READY   STATUS    RESTARTS   AGE
klusterlet-7979b686c8-qrkbc        1/1     Running   0          5m25s
klusterlet-agent-6786f9b78-sjnln   1/1     Running   0          5m25s

$ oc get pods -n open-cluster-management-agent-addon
NAME                                                  READY   STATUS    RESTARTS   AGE
application-manager-5798bf9957-99xzl                  1/1     Running   0          5m29s
cert-policy-controller-55f5845f49-ll9cp               1/1     Running   0          5m28s
cluster-proxy-proxy-agent-697cf67f9c-6s98t            3/3     Running   0          5m32s
config-policy-controller-7fb8687ff7-hkm4f             2/2     Running   0          4m57s
governance-policy-framework-5668b8fc8b-n5hpb          2/2     Running   0          4m57s
klusterlet-addon-search-6f9599c889-q7sgj              1/1     Running   0          5m32s
klusterlet-addon-workmgr-758d94bdfc-6h74f             1/1     Running   0          5m32s
managed-serviceaccount-addon-agent-5df5d49994-b5d4t   1/1     Running   0          5m32s

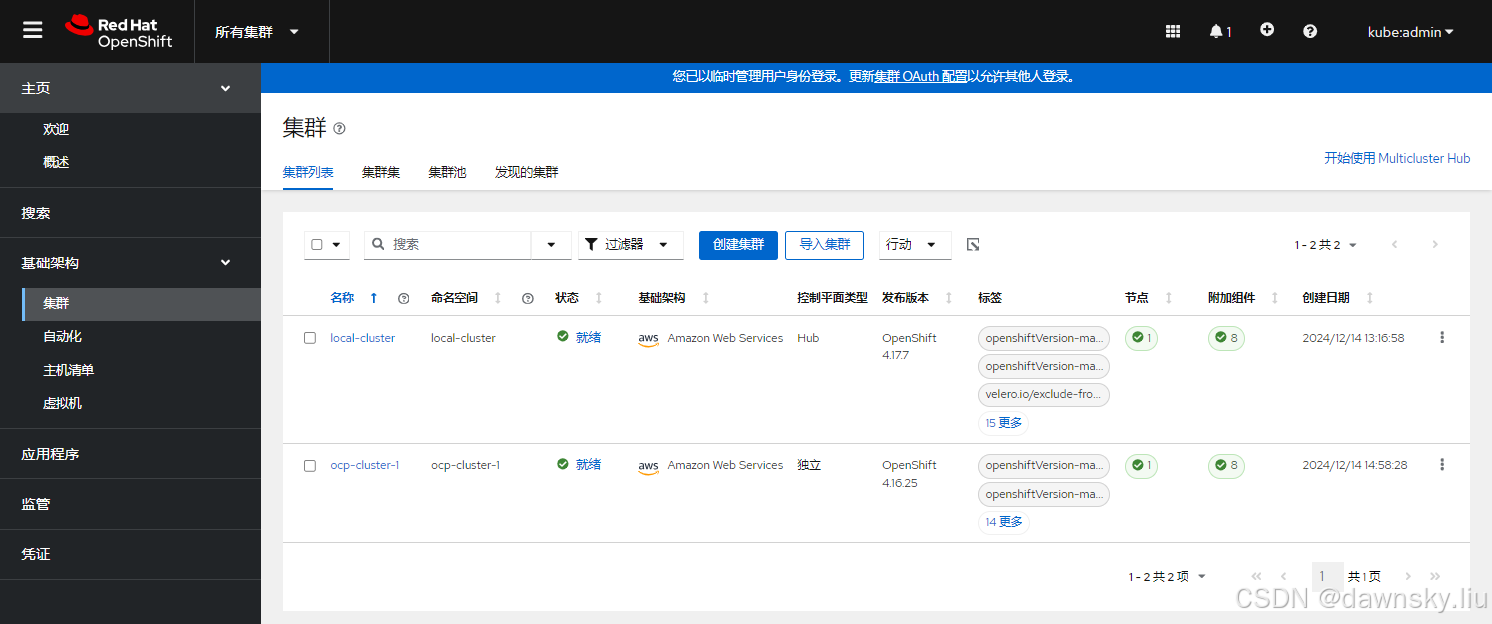

可以在 ACM 控制台的 “集群” 的 “集群列表” 中看到被成功纳管的 OpenShift 集群。
