中望3D 2020 图层使用问题处理技巧

图层在二维CAD中的作用是对不同线型、线宽、标注、打印等进行整理归类，而在三维CAD中，只有小部分三维CAD软件是具有图层这个概念的，有助于设计师在模具等设计中对不同零件进行整理归类，使设计工作更快捷更方便。中望3D也具有图层功能，本篇文章中，小编将为大家就中望3D图层使用过程中的一些问题进行说明。

1、中望3D打开二维CAD后是否可以保留原先的图层设置

如下图1、图2所示，中望3D打开二维CAD后，可以完整保留原先的图层设置，对线型，线宽，标注等分类整理。

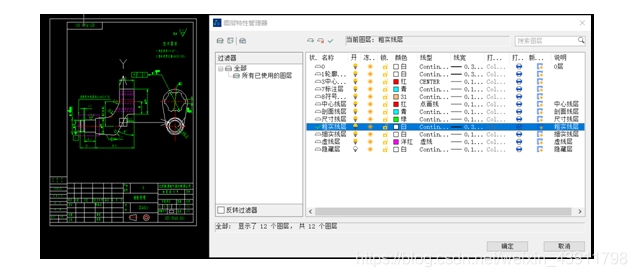

图1 二维CAD的图层

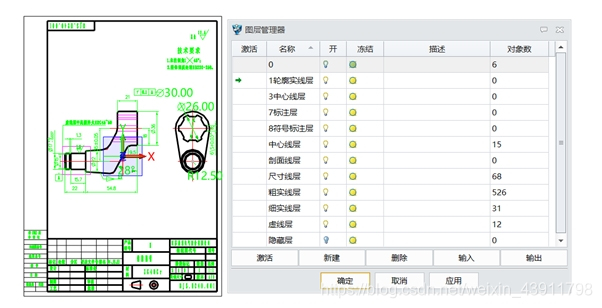

图2 中望3D读取后的图层信息

2、中望3D打开UG(.prt)文件后，能否保留原先的图层设置

中望3D打开UG(.prt)文件后，图层数量名称和图层内的实体、曲面、线条都会保留，如图3、图4所示。

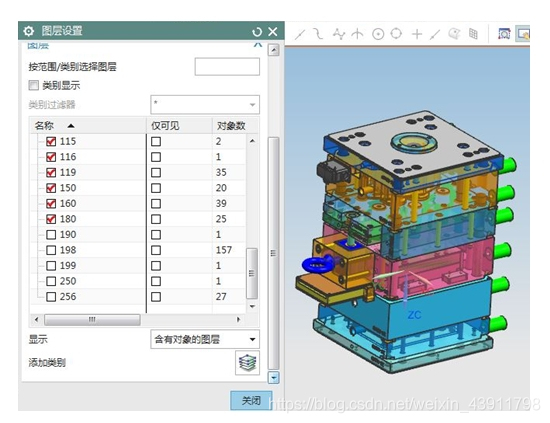

图3 UG的图层设置

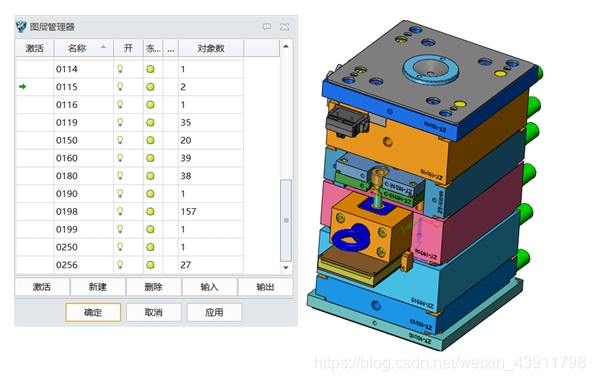

图4 中望3D读取后图层信息

如果在UG软件中隐藏了部分图层或实体曲面，需在中望3D导入或打开设置中，勾选“隐藏实体和抑制组件”，才能显示全部图形，如图5所示。
图5 导入设置选项

3、中望3D如何查询模型（实体，曲面，线条）图层位置

鼠标点选模型，图层管理器会自动显示图层的位置，如图6所示。
图6 图层查询

4、中望3D如何把模型（实体，曲面，线条）移动到图层

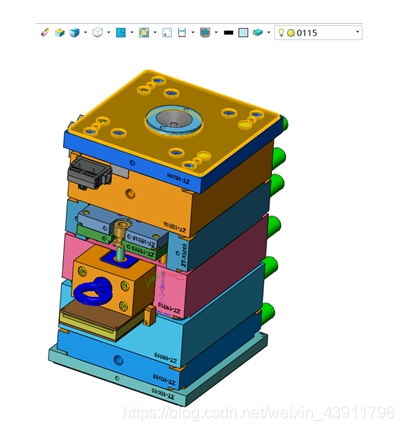

在过滤器是“造型”的状态下，鼠标点选模型（实体，曲面，线条）再选择移动后的图层即可，如图7所示。
图7 图层移动

5、中望3D如何实现复制图层内所有模型

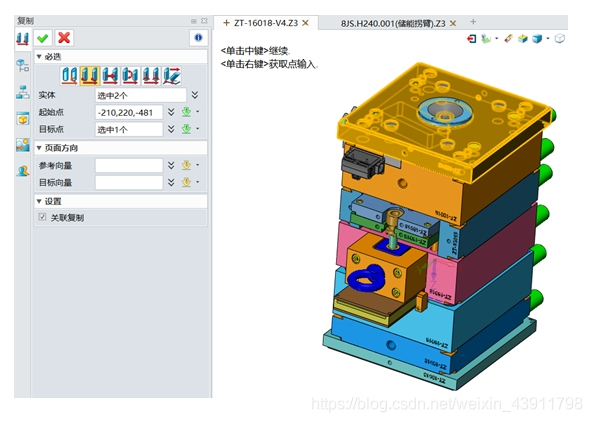

先用“复制”命令复制模型，再把复制后模型移动图层，如图8所示。
图8 图层复制

6、图层的其它操作

新建图层，直接点击“新建”输入图层名称，图层名称支持中文数字和字母；

激活图层，双击图层就可激活图层，所有的模型默认保存在激活图层内；

删除图层，如图9所示，不能删除激活图层和有对象的图层，需移动没有对象后才能删除。
图9 删除图层

本文对中望3D图层在使用过程中一些常见问题的处理技巧进行了介绍，相信能帮助各位设计师在后续的设计工作中达到更加便捷、方便的效果。
