UG NX10 首选项设置

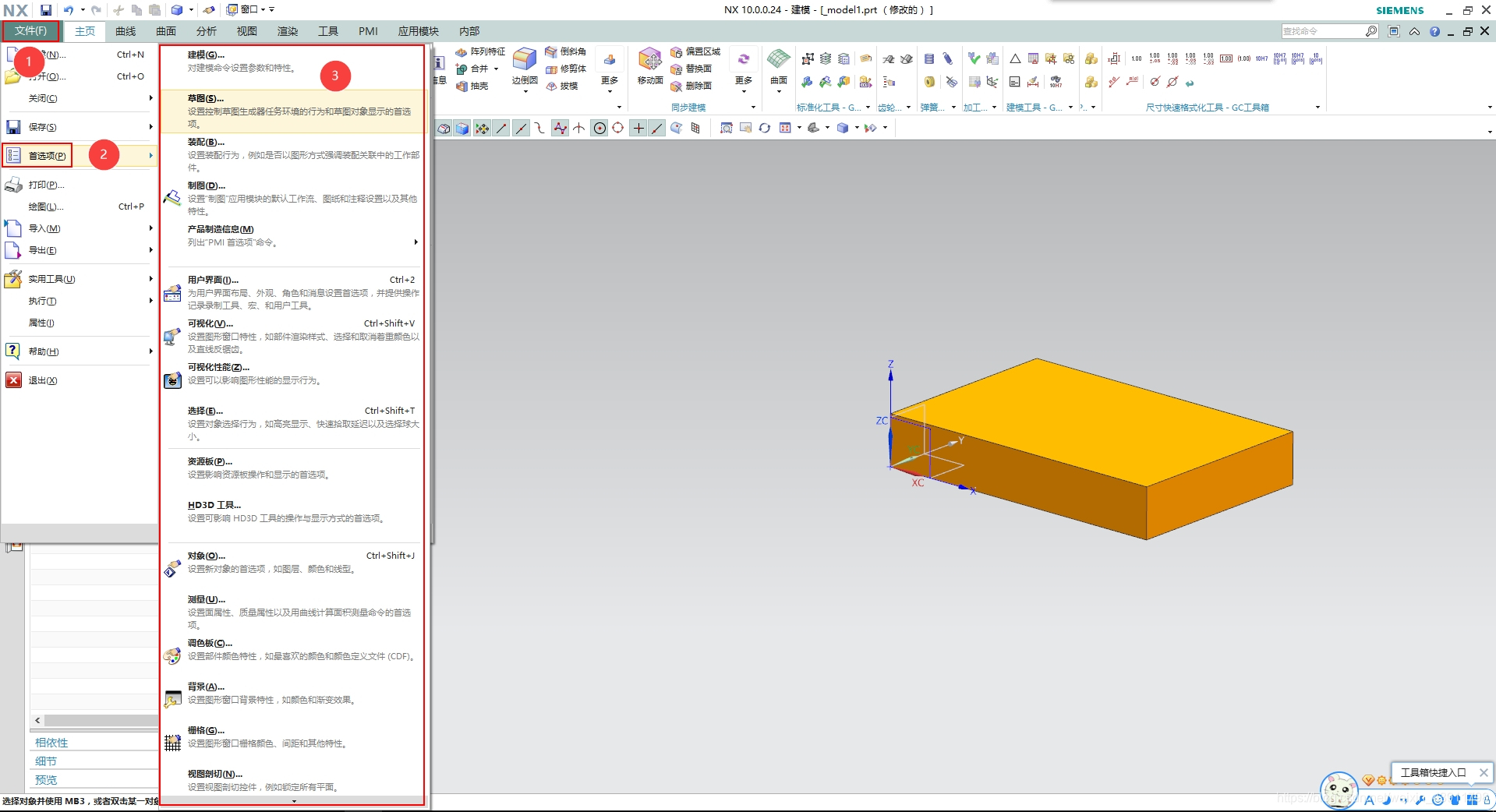

【首选项设置】主要用于设置UG软件的默认控制参数。在菜单栏的【首选项】菜单中提供了全部参数设置的功能，如下图所示。在设计之初，用户可根据需要对这些项目进行设置，以便后续工作的顺利进行。

下面简要介绍一些常用的参数设置，如对象设置、用户界面设置、背景设置、栅格和工作平面设置等。

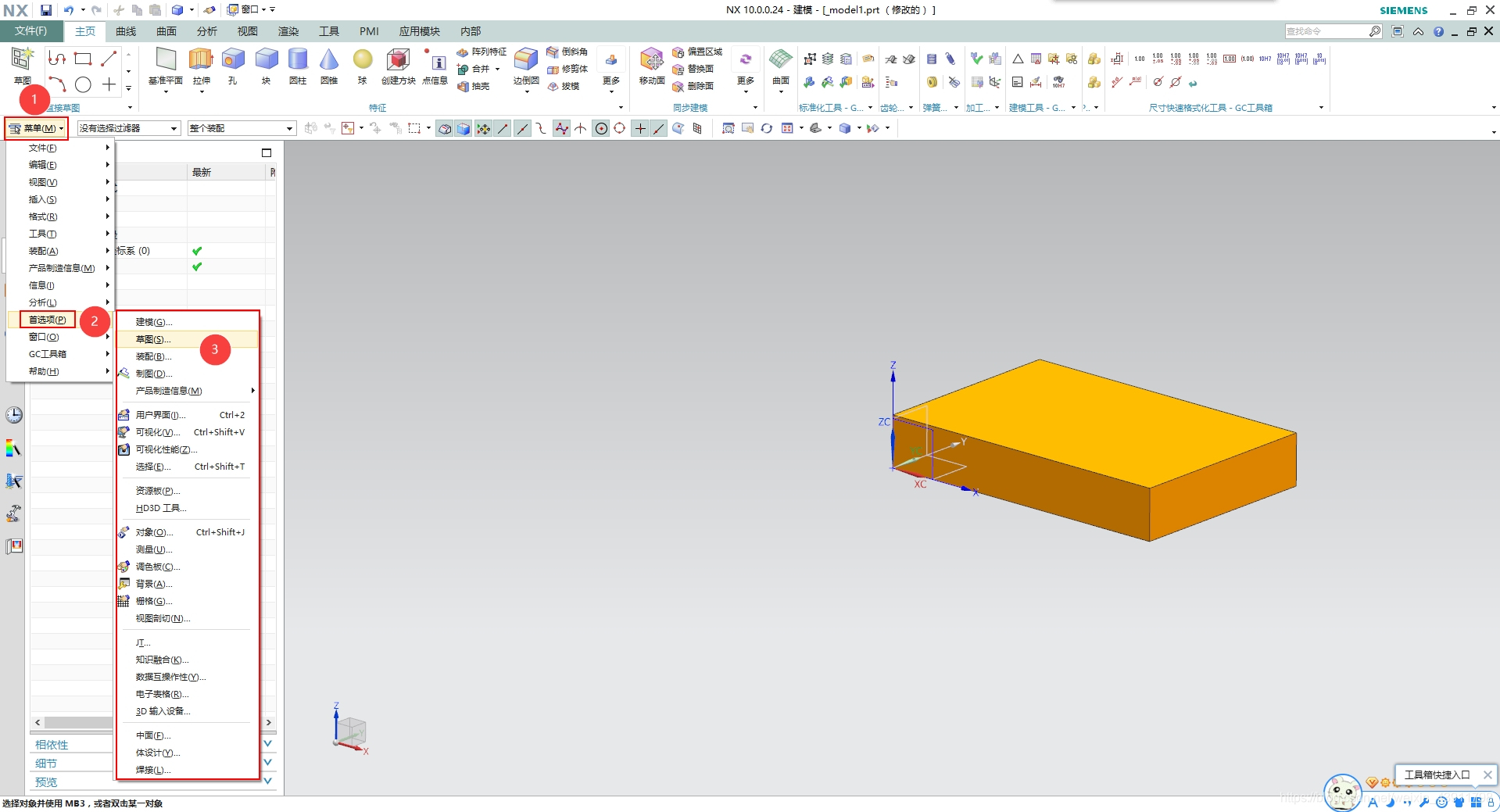

【首选项】菜单中的参数设置功能

技巧点拨

需要注意的是，首选项中的许多设置只对当前工作部件有效，打开或新建部件时，需要重新进行设置。

1，对象设置

【对象设置】主要用于编辑对象（几何元素、特征）的属性，如线形、线宽、颜色等。

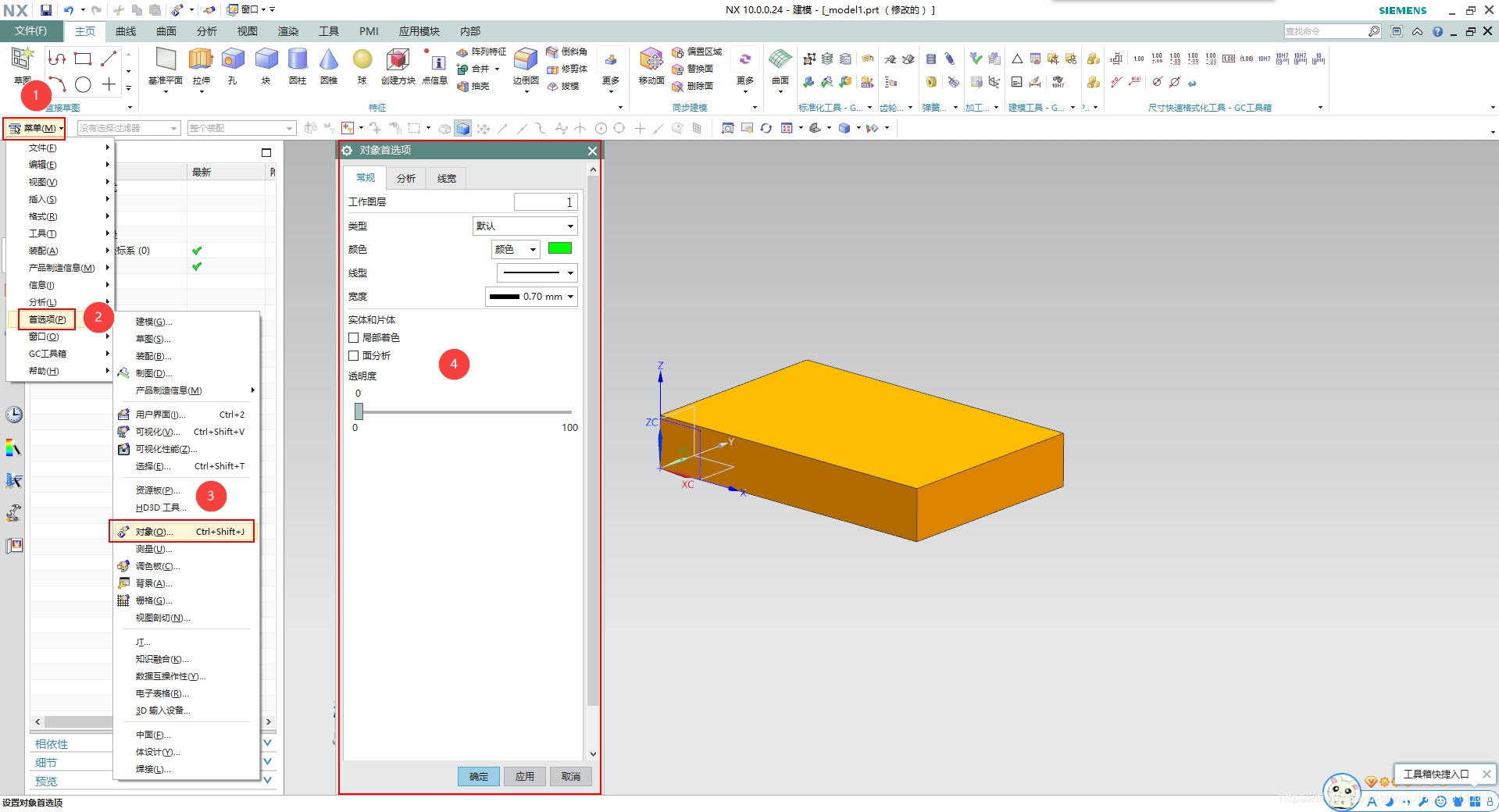

执行【首选项】11对象】命令，弹出【对象首选项】对话框。【对象首选项】对话框中包含三个功能标签：【常规】标签、【分析】标签和【线宽】标签。

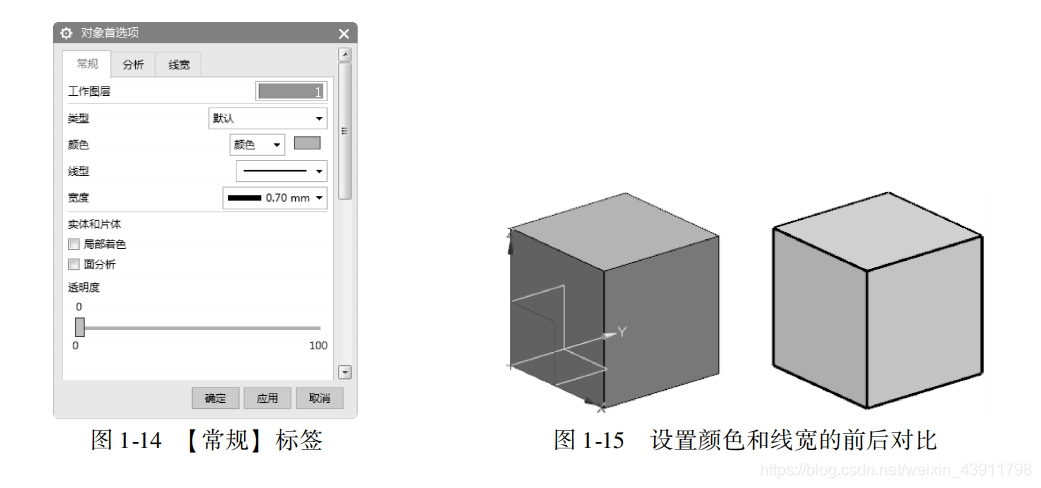

【常规】标签（如图1-14所示）：主要用于工作图层的默认显示设置；模型的类型、颜色、线形和宽度的设置；实体或片体的着色、透明度显示设置。图1-15为设置线宽及颜色的前后对比。

2·用户界面设置

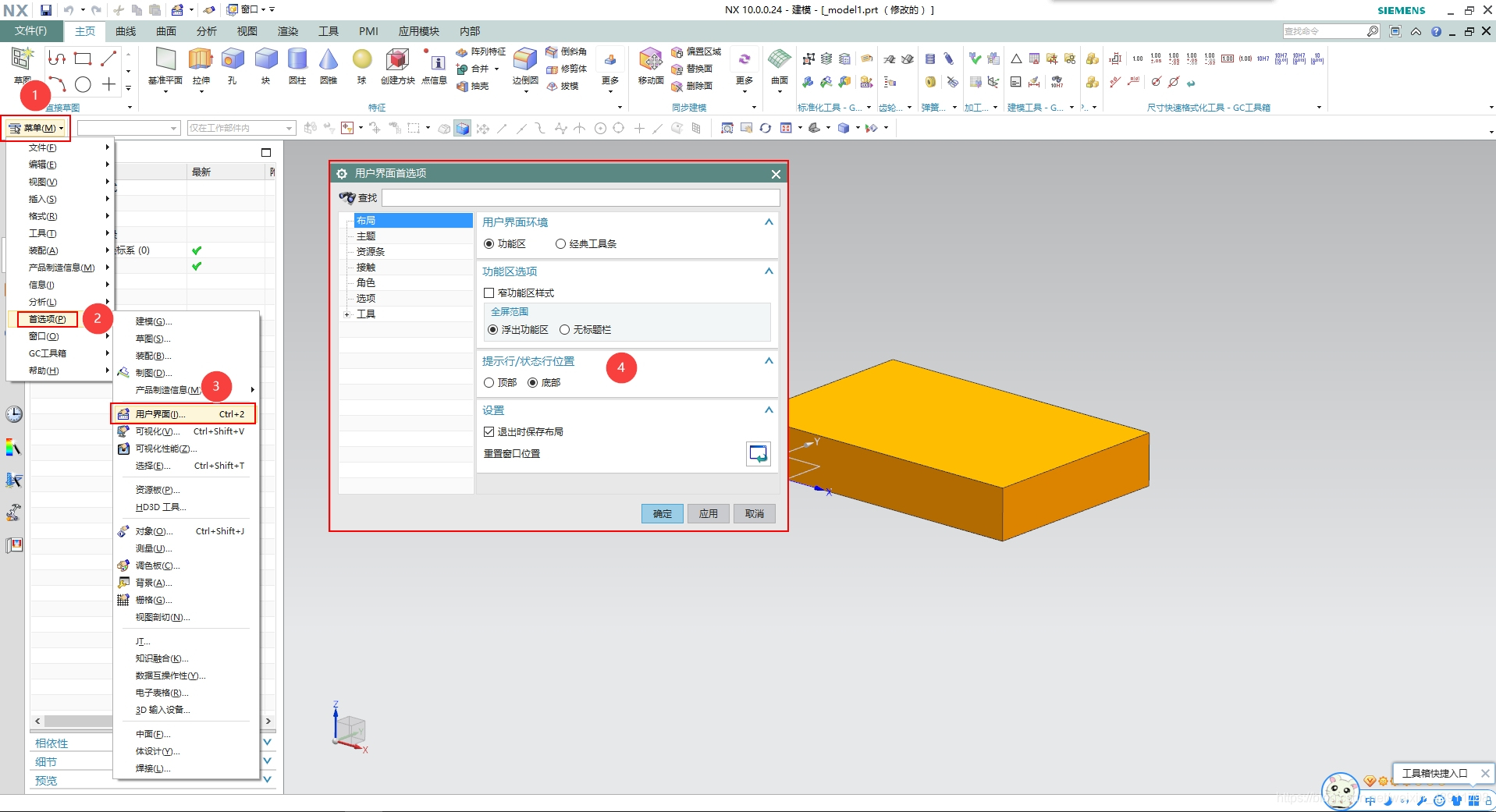

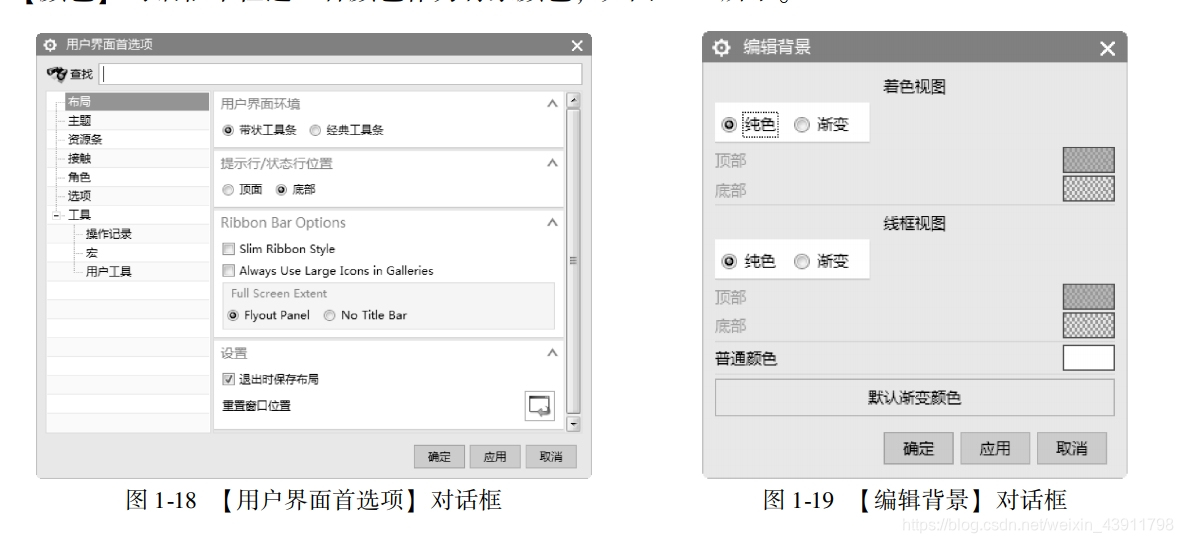

【用户界面设置】主要用于设置用户界面和操作记录录制行为，并加载用户工具。执行【首选项】1【用户界面】命令，弹出【用户界面首选项】对话框，如图1-18所示。

3，背景设置

【背景设置】用于设定屏幕的背景特性，如颜色和渐变效果。执行【首选项】1【背景】
命令，弹出【编辑背景】对话框，如图1-19所示。
屏幕背景一般为普通（仅有一种底色）和渐变（由一种或两种颜色呈逐渐淡化趋势而形成）两种情况。程序默认为【渐变】背景，若用户喜欢普通屏幕背景，则选中【着色视图】选项区的【普通】单选按钮，然后单击【普通颜色】颜色图标按钮，在随后弹出的【颜色】对话框中任选一种颜色作为背景颜色，如图1-20所示。
