中望3D 2021“隐藏已使用草图”

最新推荐文章于 2024-08-04 02:12:16 发布
最新推荐文章于 2024-08-04 02:12:16 发布
阅读量2.4k 收藏 1
点赞数
分类专栏： 中望3D CAD zw3d
版权声明：本文为博主原创文章，遵循 CC 4.0 BY 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_43911798/article/details/108222580
版权

“隐藏已使用草图”

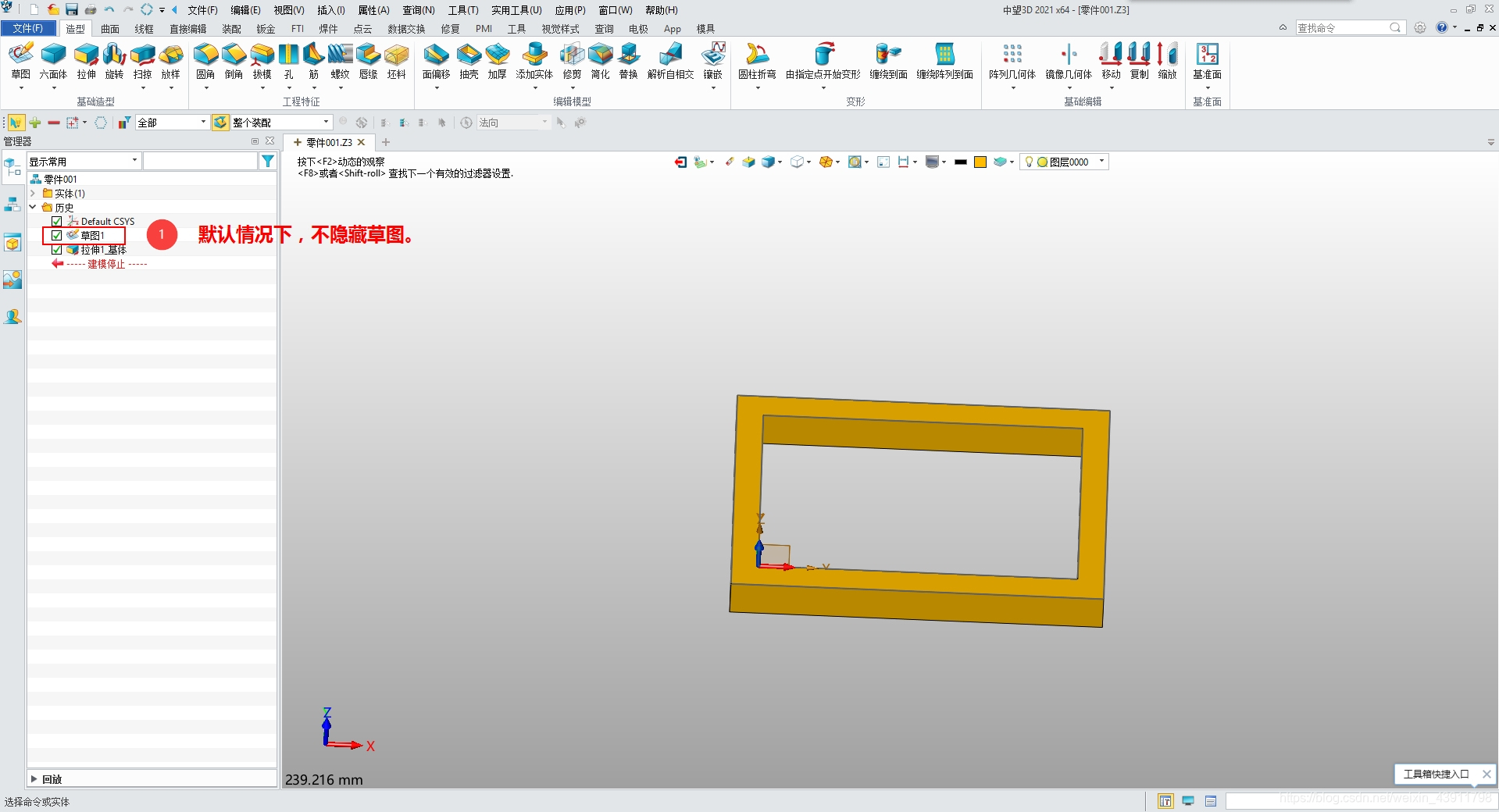

1.默认情况下 ，不隐藏草图。在这里插入图片描述
2.“隐藏已使用草图”选项，控制被使用过的草图是否自动隐藏。

路径：

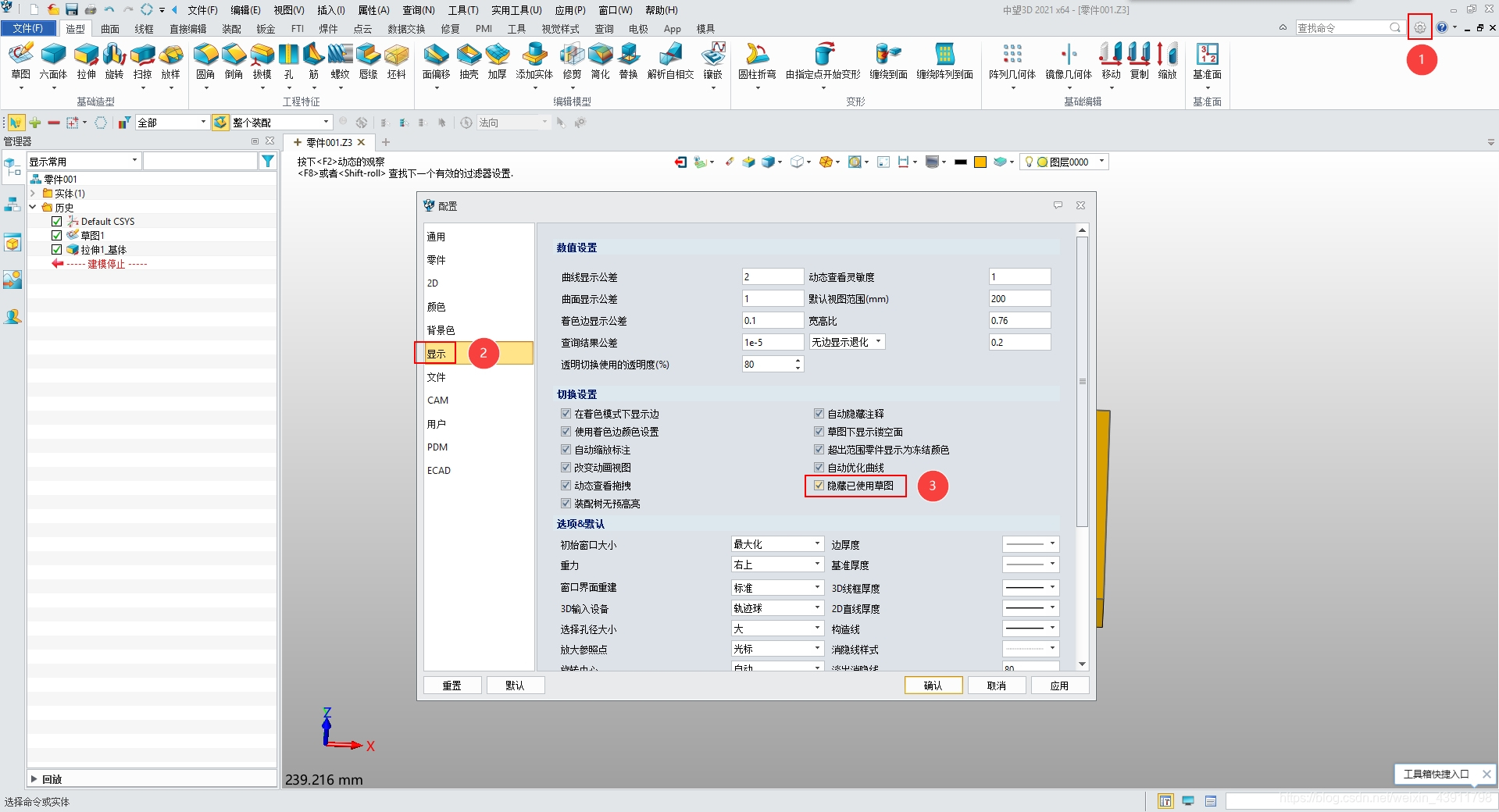

配置>>显示>>切换设置>>隐藏已使用草图在这里插入图片描述

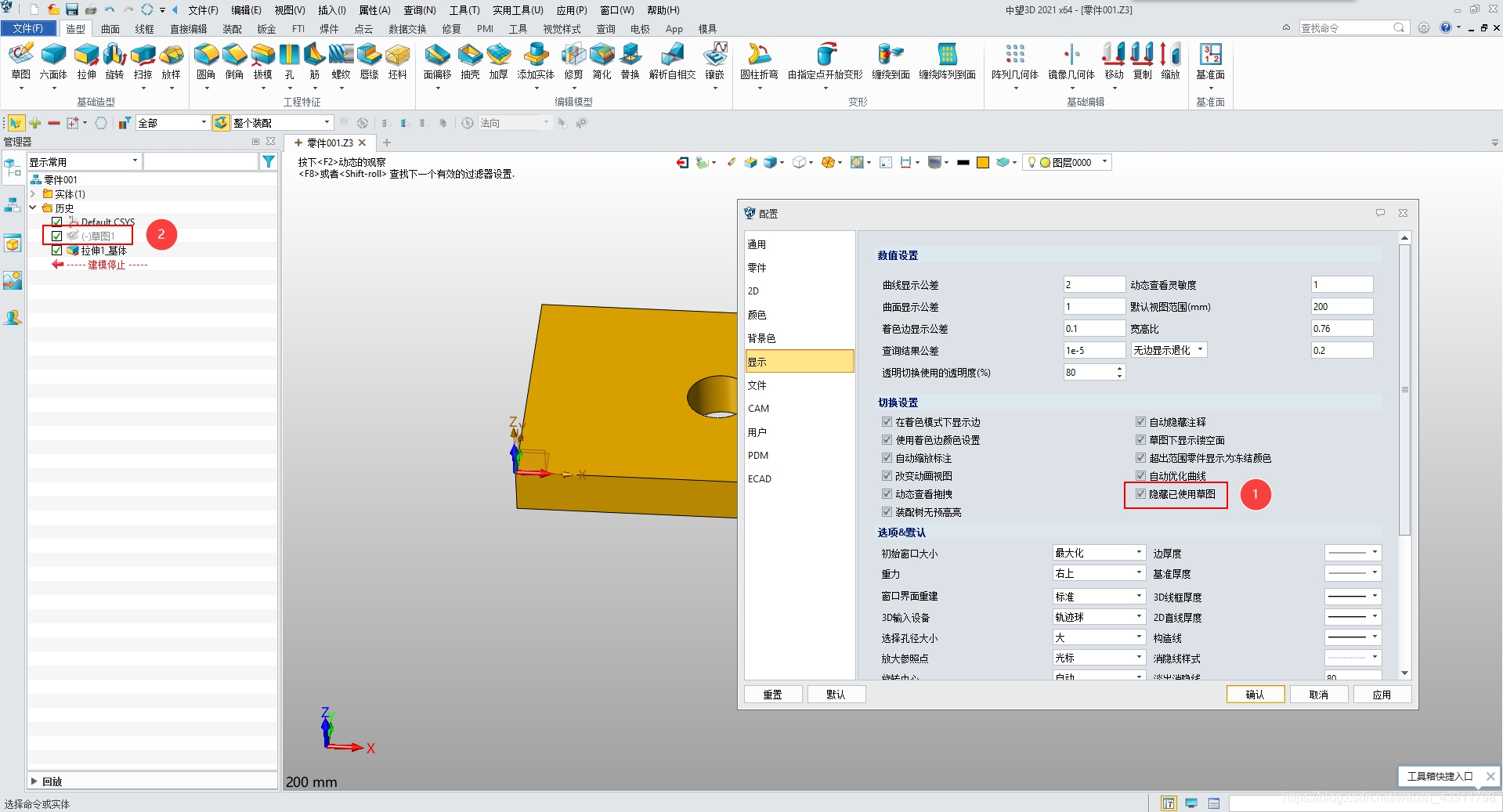

在这里插入图片描述
