Mastercam 2017 图形阵列（矩形阵列与环形阵列）

阵列是指将已选择的图形按一定的距离、方向与数量等规律复制到指定的位置。阵列一般包括直角坐标的直角阵列和极坐标的环形阵列。

1，直角阵列

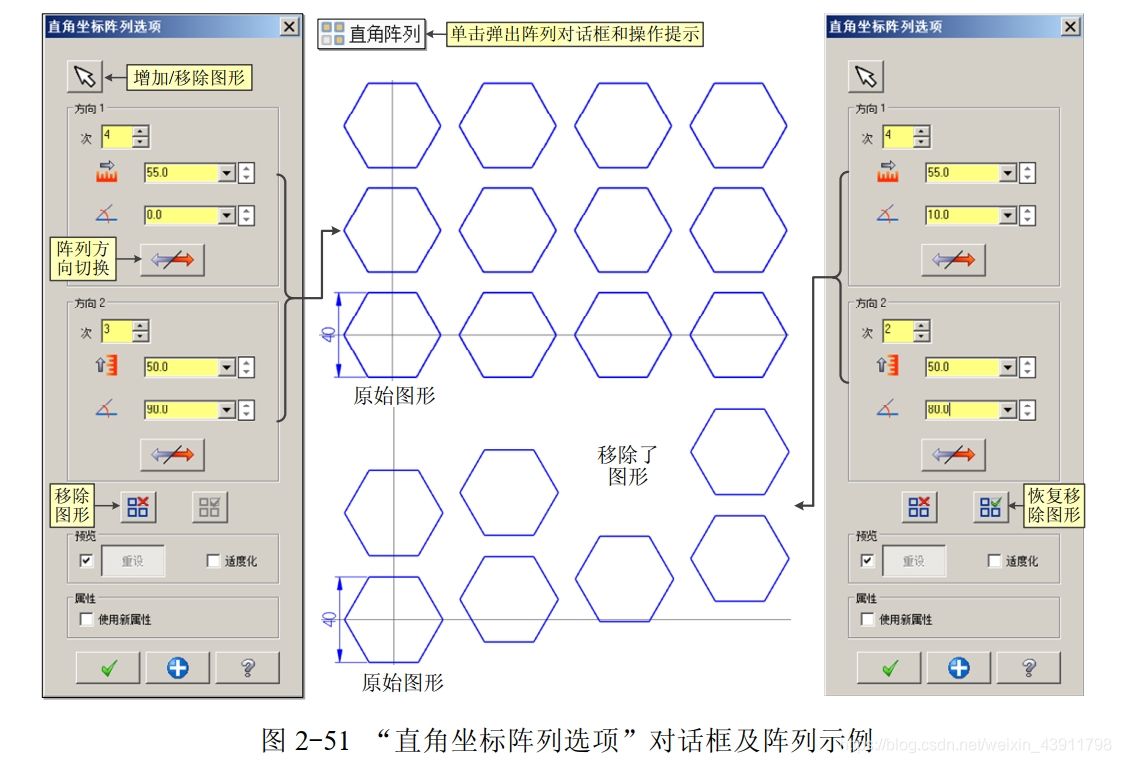

单击“转换一布局一直角阵列”功能按钮图，弹出操作提示：“平移/阵列：选择要平移/阵列的图形”和“直角坐标阵列选项”对话框，选择图形并设置镜像参数等进行镜像操作，如图2-51所示，图中中上的阵列是左侧对话框参数的阵列，中下的阵列是右侧对话框参数的阵列。

在图2-51所示对话框中，方向参数分为“方向1”和“方向2"，分别表示X轴和Y轴方向。“阵列方向切换”按钮 可对阵列的该图形位置进行调整，共有三种方式-正向、反向和双向。单击“移除图形”按钮陪，对话框暂时退出，用鼠标选择阵列的某图形可从阵列图形中去除该图形，按回车键会重新弹出对话框，同时激活“恢复移除图形”按钮器；单击“移除图形”按钮器可将移除的图形恢复。

2.环形阵列

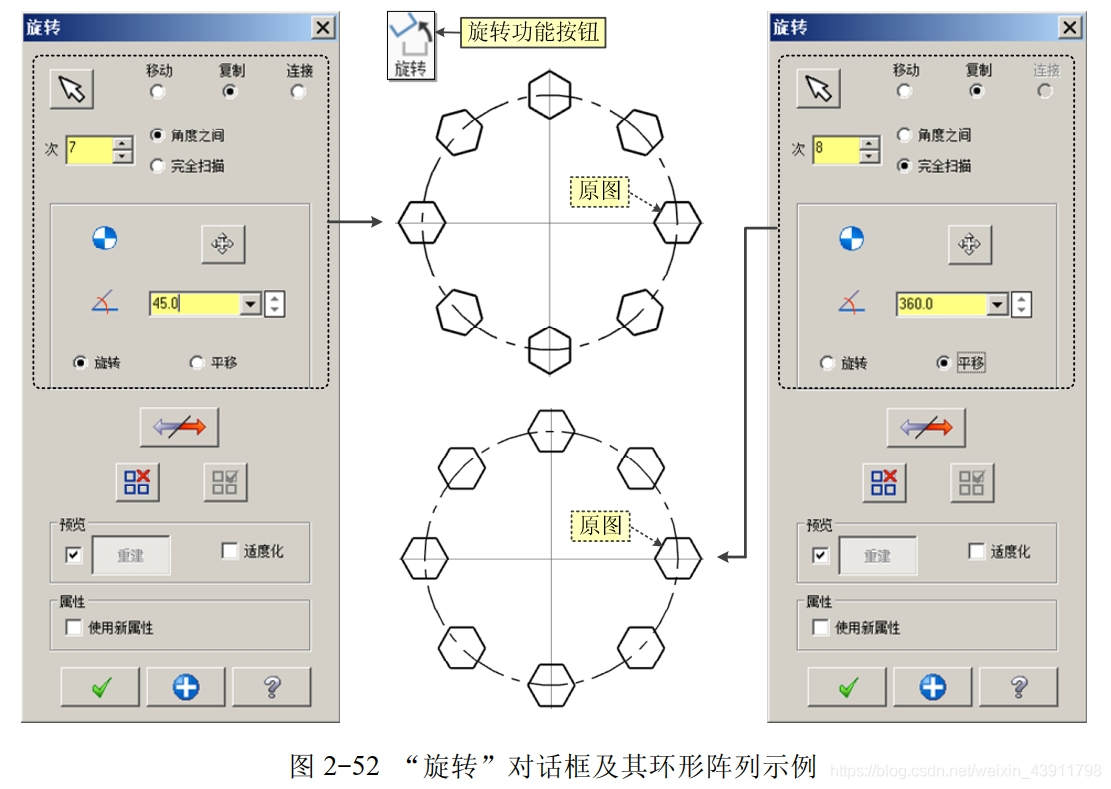

Mastercam中没有专门的环形阵列功能按钮，但其旋转和动态转换均具有这个功能，图2-52所示为基于旋转功能进行环形阵列的示例，读者可尝试练习，并尝试若旋转方式改为移动时阵列次数的差异性。
