UG NX 工程图视图概述

工程图中最主要的组成部分就是视图，工程图用视图来表达零部件的形状与结构，复杂零件又需要由多个视图来共同表达才能使人看得清楚，看得明白。

在机械制图里，视图被细分为许多种类，有主视图、投影视图（左、右、俯、仰视图）和轴测图；有局部放大视图、剖视图和断开视图等。

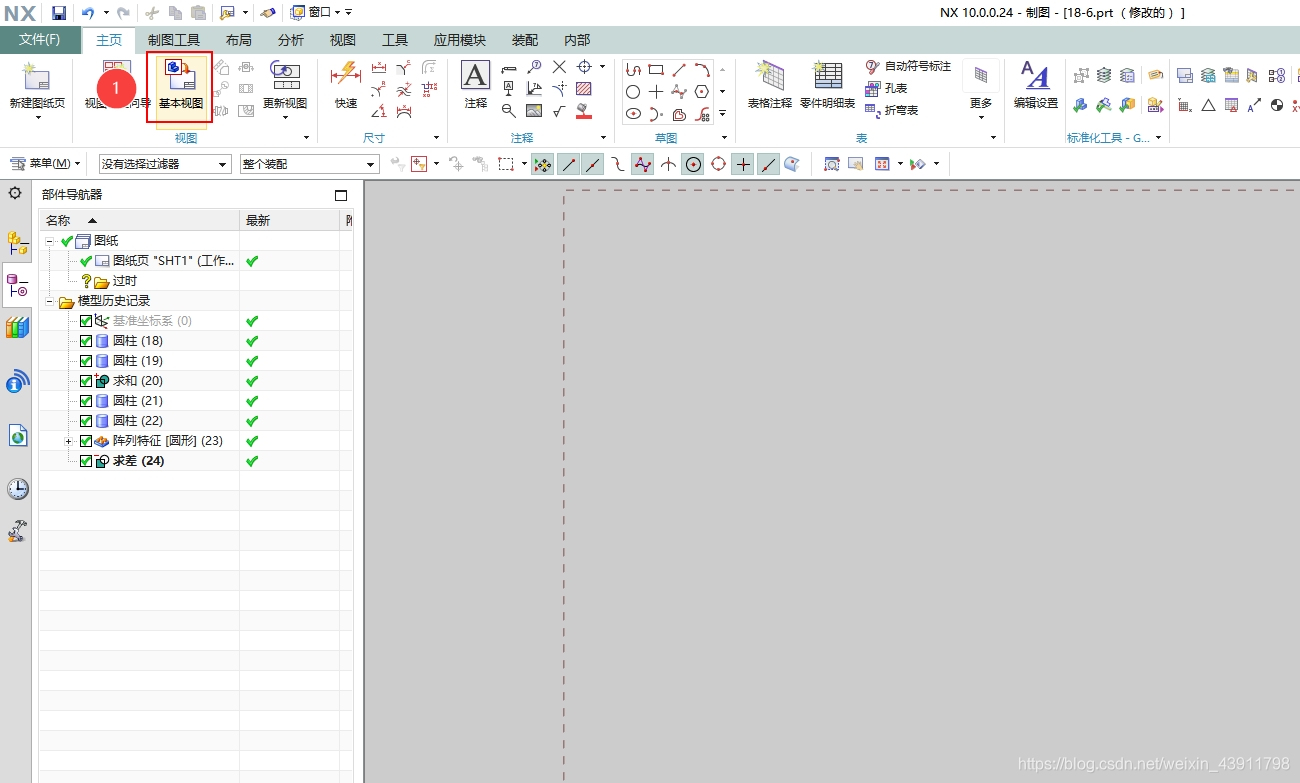

在UG NX 10.0中创建工程图视图的总体思路为：先在工程图中插入主视图并创建其投影视图，然后使用下拉菜单插入-视图中的相关命令创建所需的剖视图、辅助视图、局部放大视图等，并根据实际需要调整个别视图的显示模式及隐藏或显示相应的边线，便可获得所需的工程图视图。
