中望3D 2021 剖面曲率（剖切曲线生成）

路径：

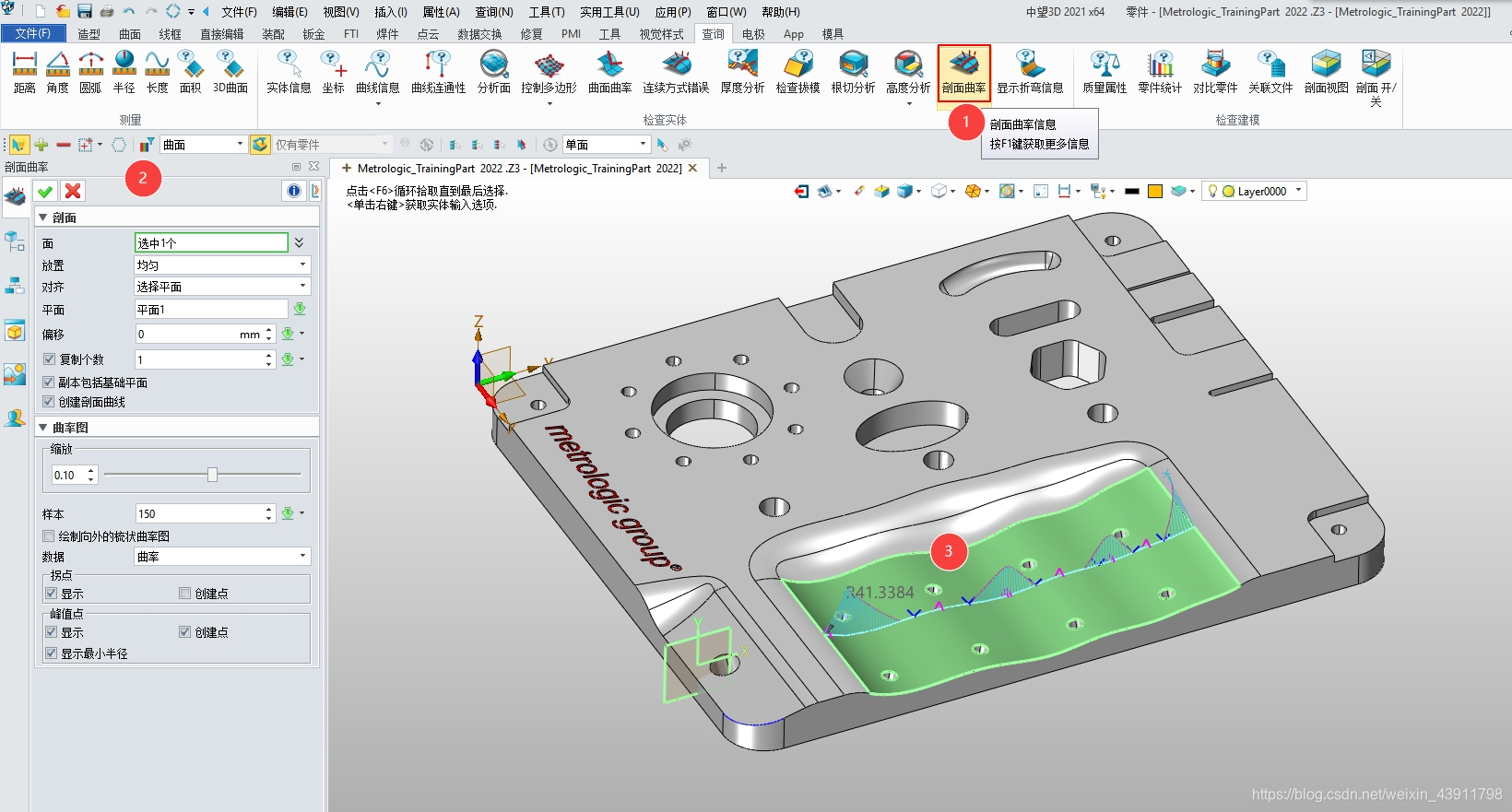

零件/装配环境>查询Ribbon >检查实体>剖面曲率

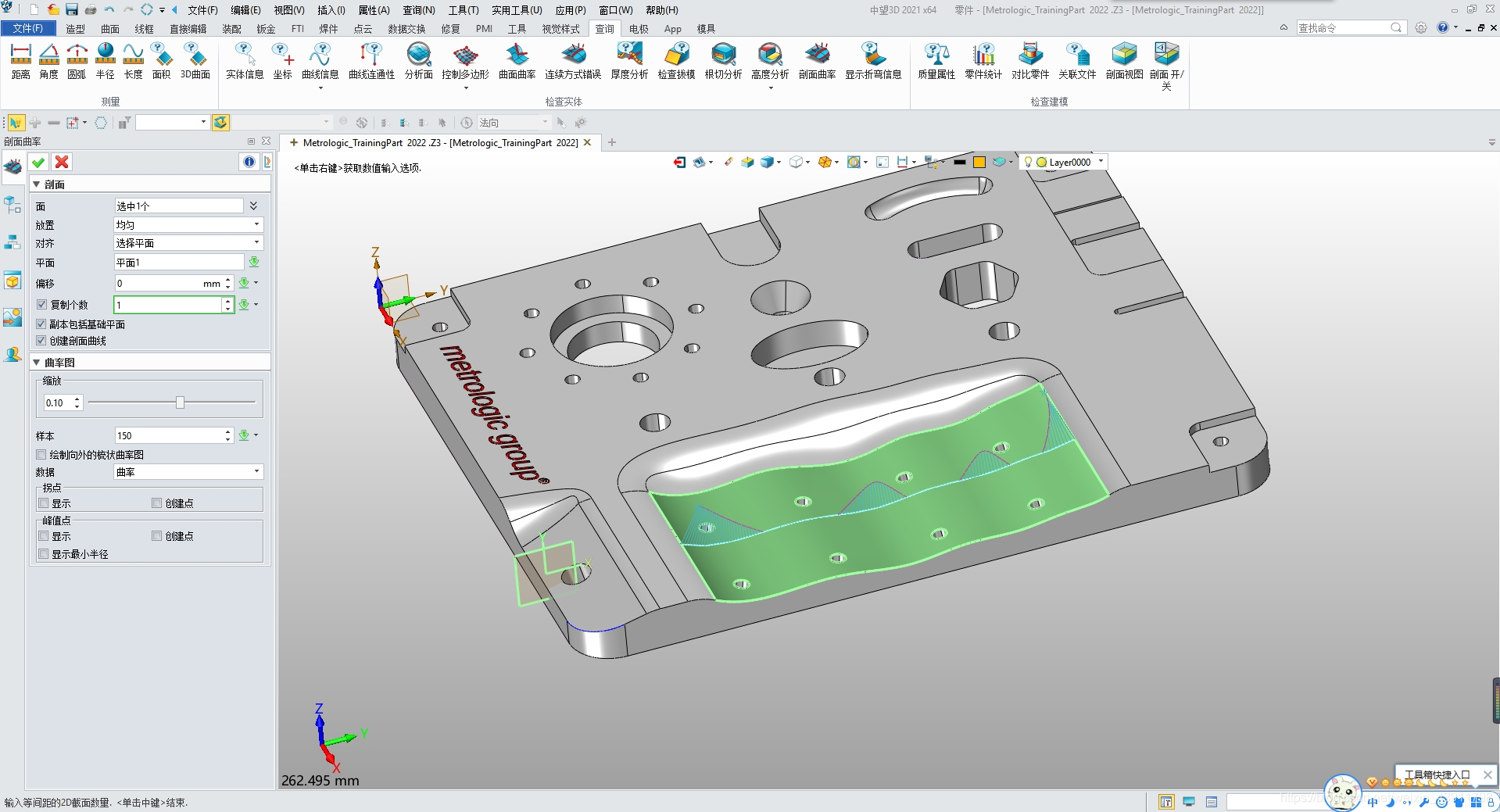

使用此命令，对选定的面进行即时的剖面曲线的曲率分析。可同时生成剖切曲线。

当选择每个新曲面时，系统自动计算新的缩放比例，并将其应用于所有选择的曲面上。当选中面时，曲率图一直保持显示，即使用户进行平移、缩放或旋转也是如此。

（1）面

选择要查询的面。

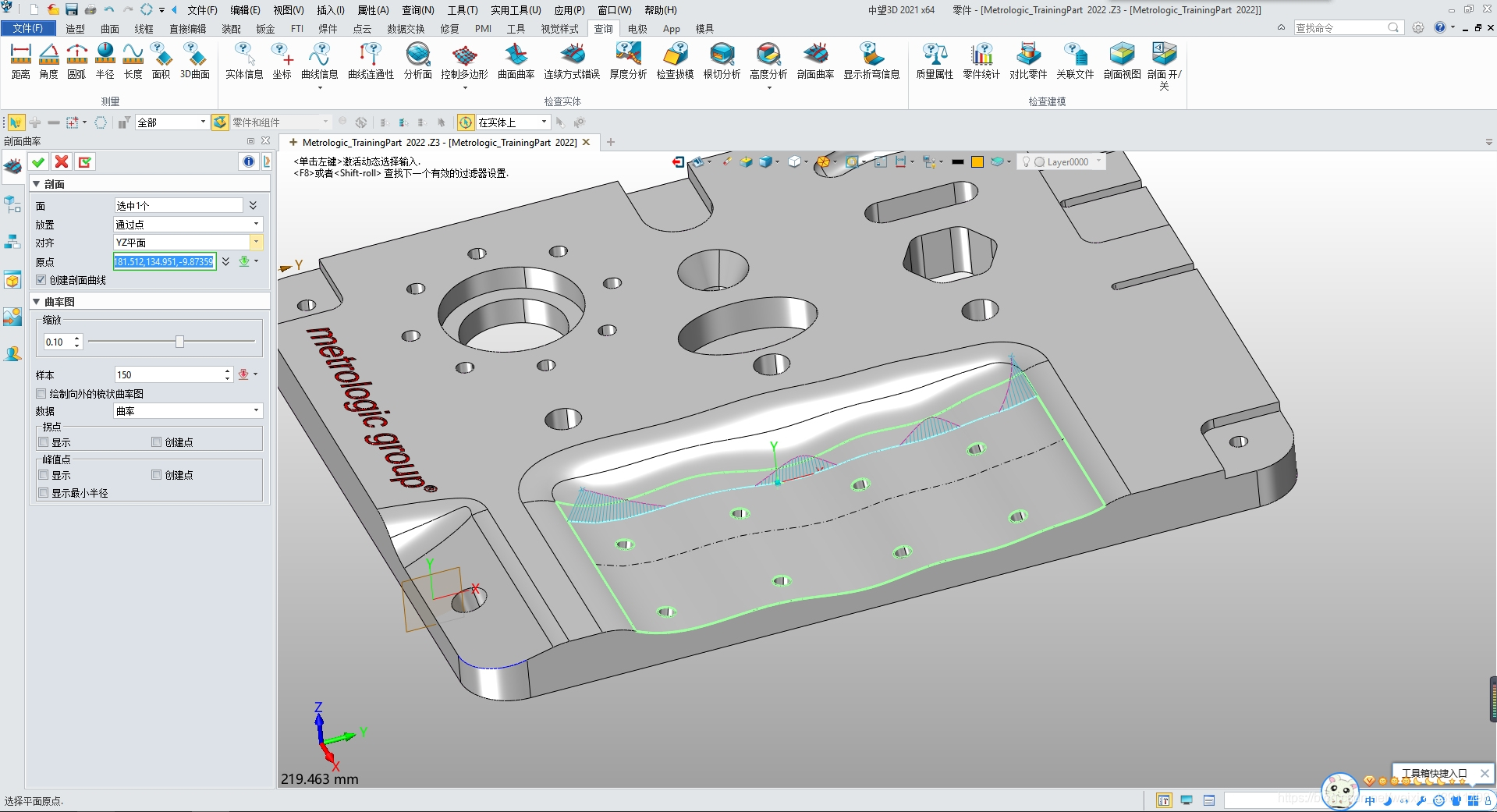

放置
选择剖切平面的放置方式，包括均匀和通过点两种放置方式。
对齐

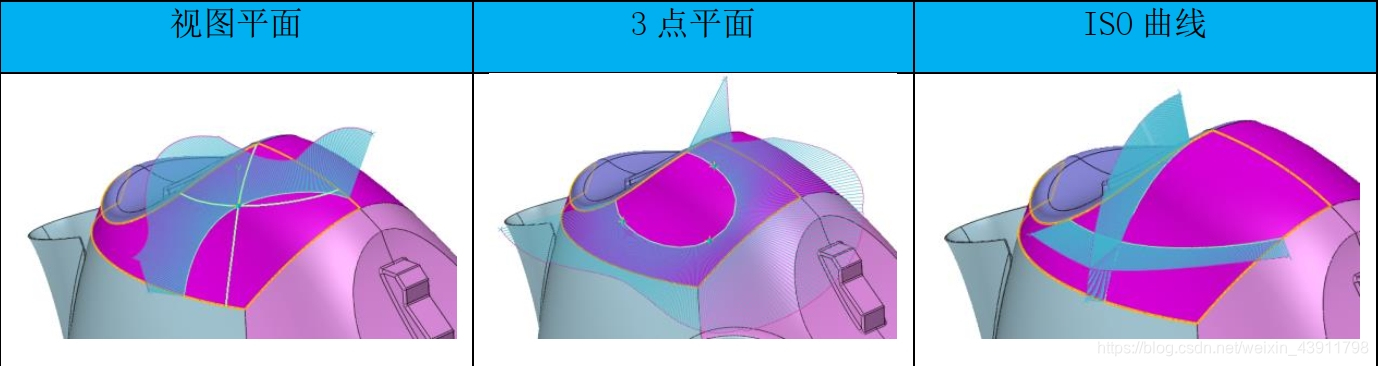

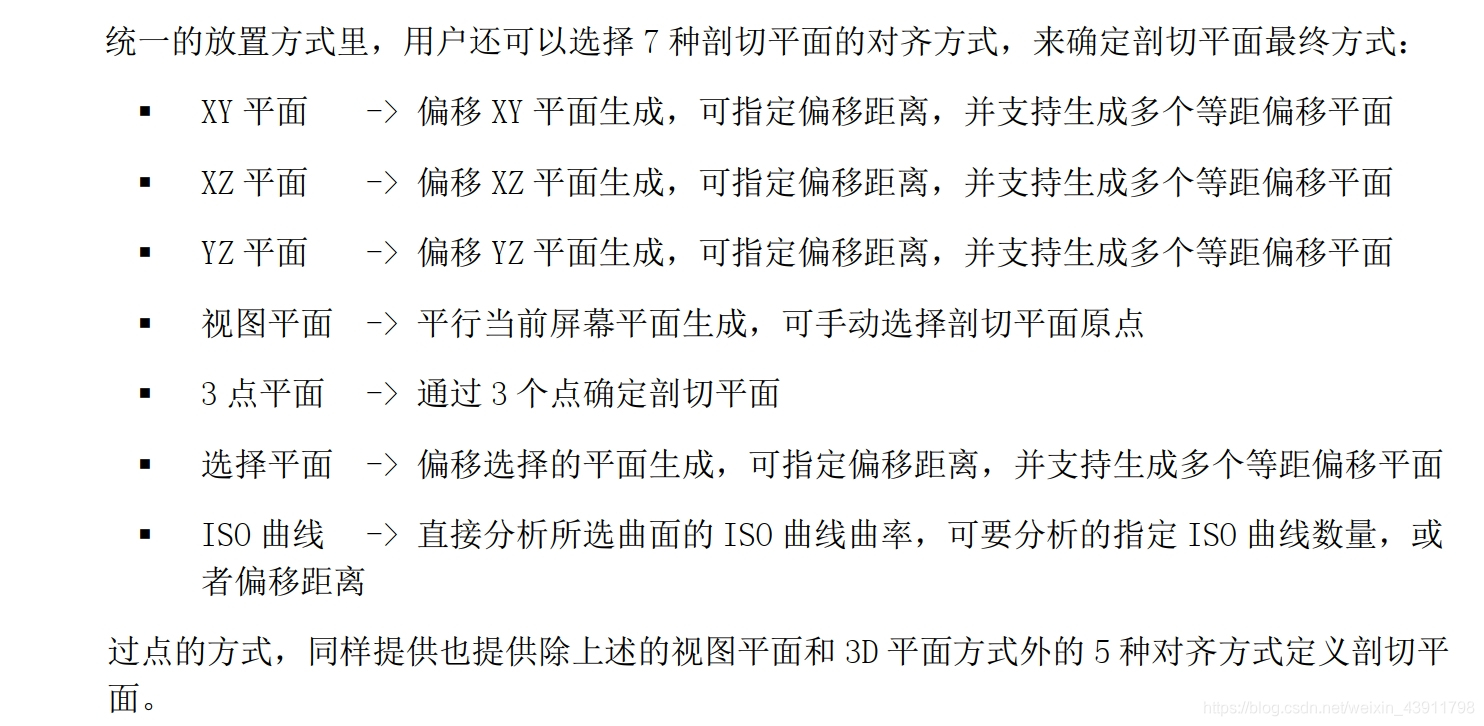

选择剖切平面的对齐方式，包含7中可选方式：XY平面、XZ平面、YZ平面、视图平面、3点平面、选择平面、ISO曲线。
偏移
剖切平面相对于基础剖切平面的偏移距离。
复制个数
剖切平面的个数。
副本包括基础平面
指定剖切平面是否包含基础剖切平面。
原点
指定剖切平面的平面原点。
X点
指定剖切平面X轴上的点。
Y点
指定剖切平面Y轴上的点。
平面
指定基础剖切平面。
U/V 数目
ISO的U/V曲线数量。
U/V 偏移
ISO的U/V曲线的偏移距离。

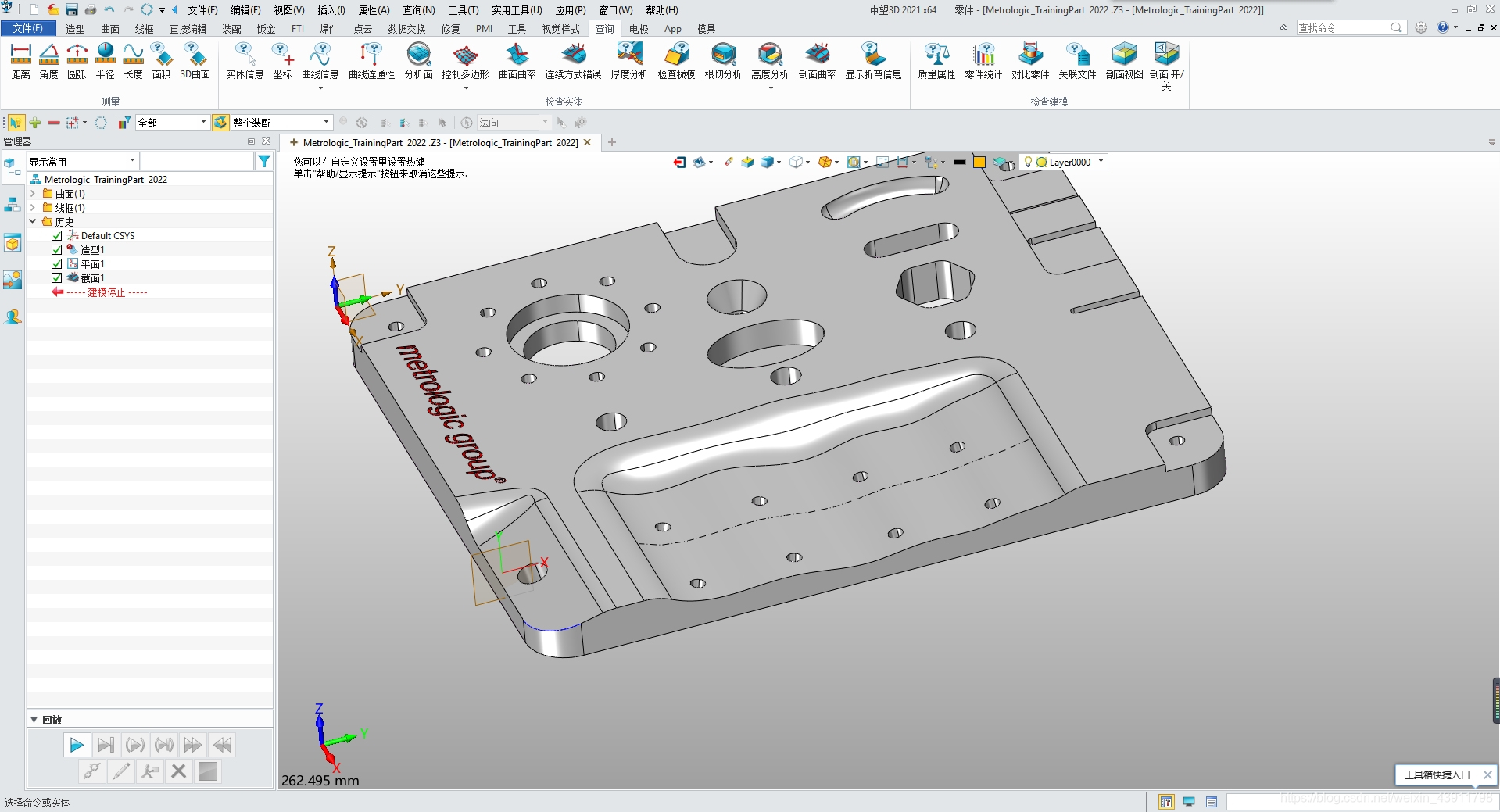

创建剖面曲线
指定命令结束后是否保留剖面线。

（2）设置

设置
缩放比例
使用此选项设置缩放比例。调节滑动条将自动改变梳齿的长度。滑动条居中时为零。向右移动滑块，使曲率线增长（最大5倍），向左移动使曲率线缩短（最短1/5）。

移动滑块设置所需的缩放比例。

样本
使用此选项设置显示梳齿的数目。

输入20至500之间的梳齿数目。默认值为100

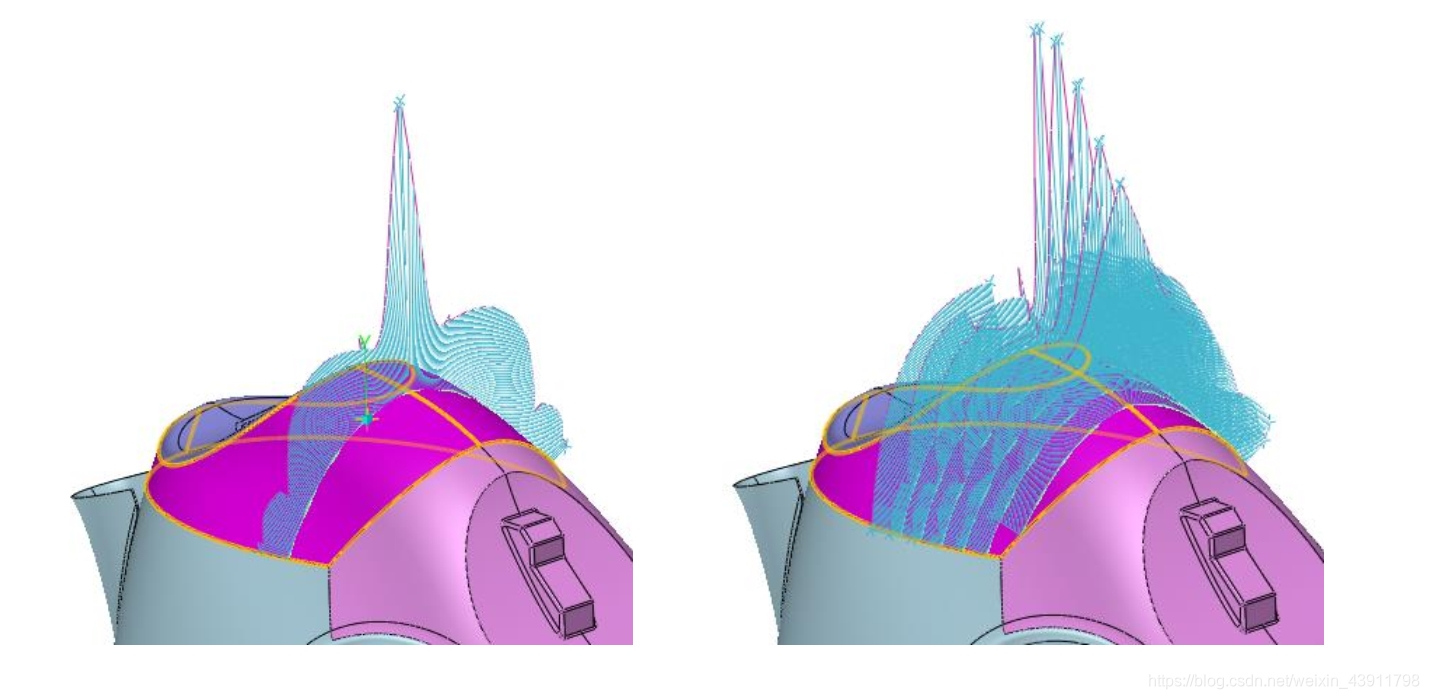

绘制向外的梳状曲率图
选择此框，使曲率图向外。

数据
使用此选项设置向量字段显示的类型。默认显示曲率向量。也可查看所选曲线的一阶导数、二阶导数和三阶导数。

（3）点

拐点

当选择显示曲线拐点时，将在曲线的所有拐点处显示一个红色的×符号。若勾选创建点，将在拐点处创建新的点对象。

峰值点
当选择显示曲线峰值点时，将在曲线的所有曲率半径极值点处显示一个酒红色的△符号。若勾选创建点，将在拐点处创建新的点对象。 当勾上显示最小半径时，将在曲线的最小曲率半径点处显示一个箭头，并显示最小半径值。

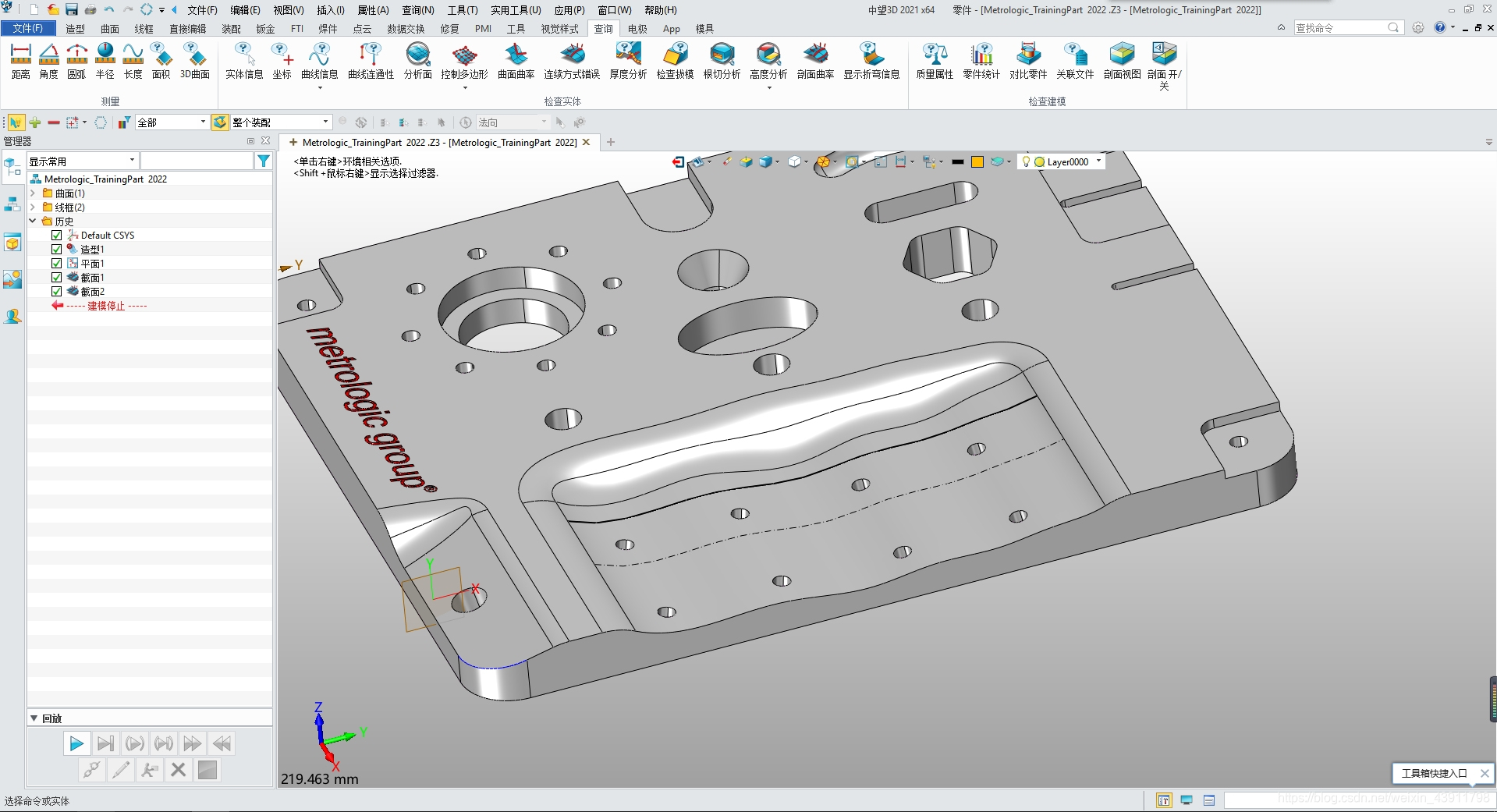

“剖面曲率”

“剖切曲率”用于对选定的面进行即时的剖面曲线的曲率分析，其提供如下特性：

提供名种剖切平面的定义

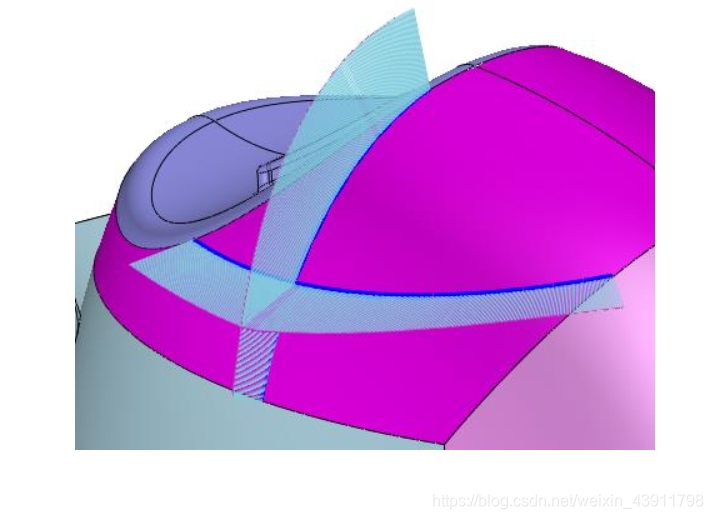

支持剖切曲线的生成
