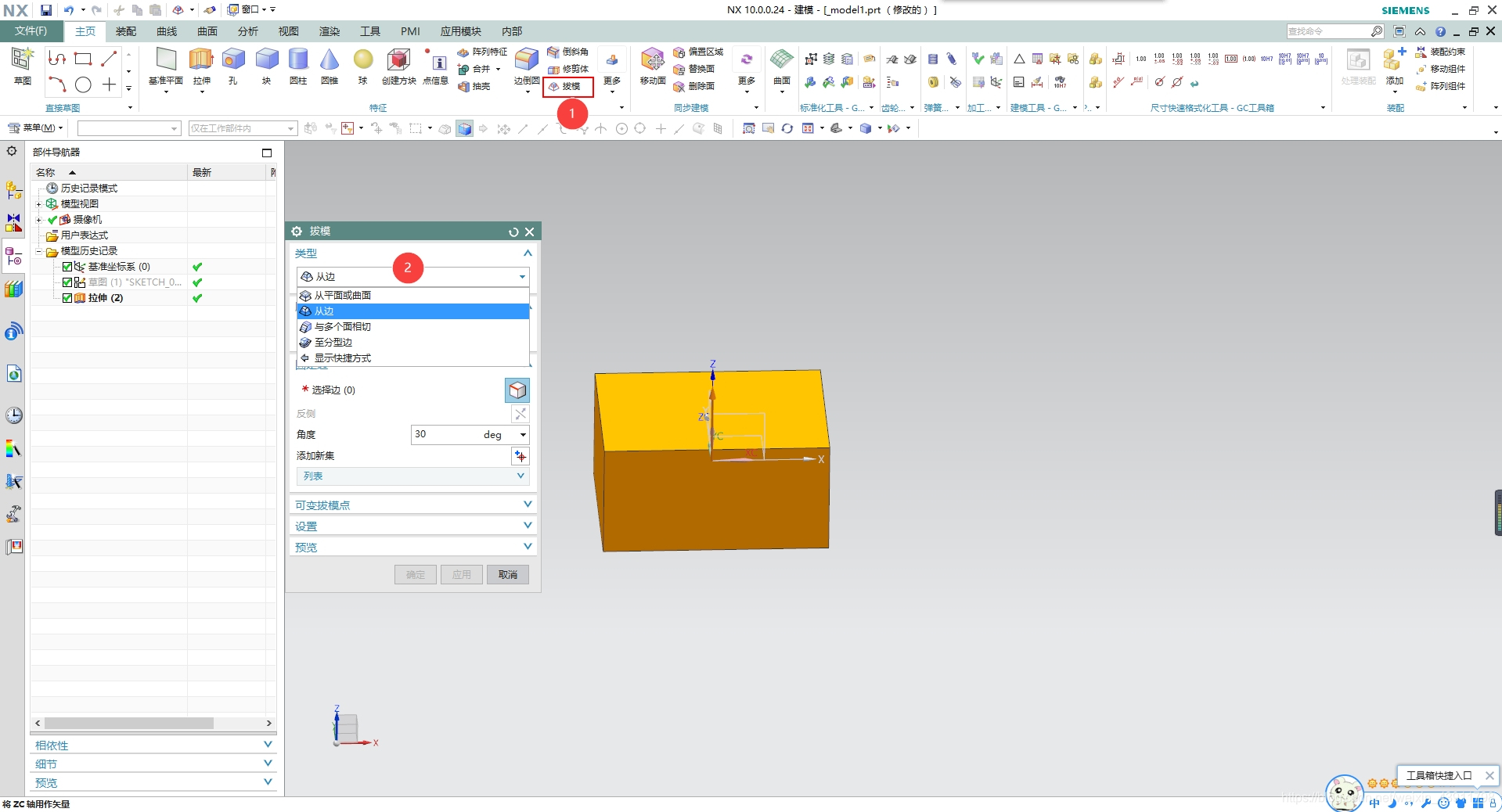

UG NX 10 拔模

使用拔模命令可对一个部件上的一组或多组面应用斜率（从指定的固定对象开始）。可以创建四种类型的拔模：

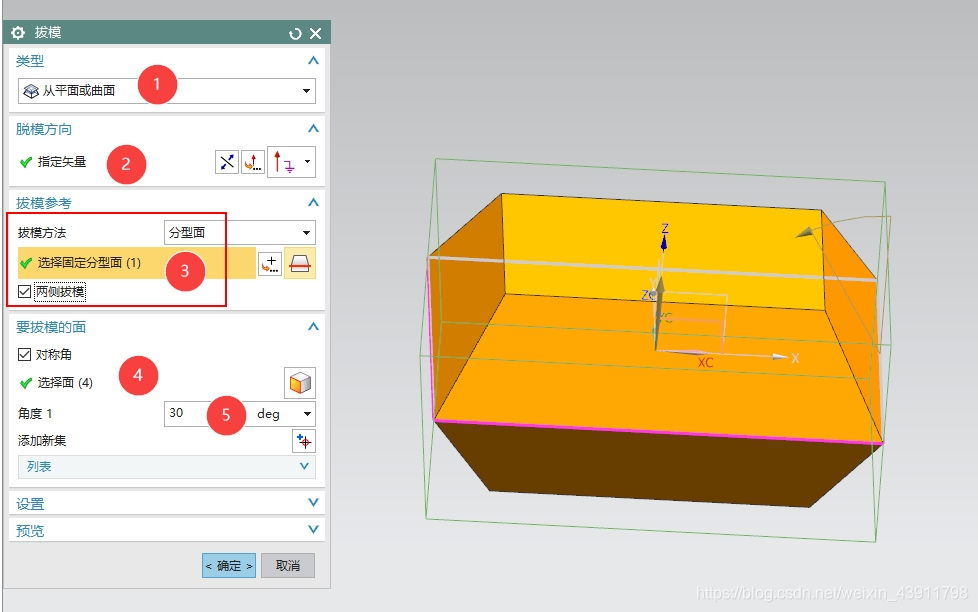

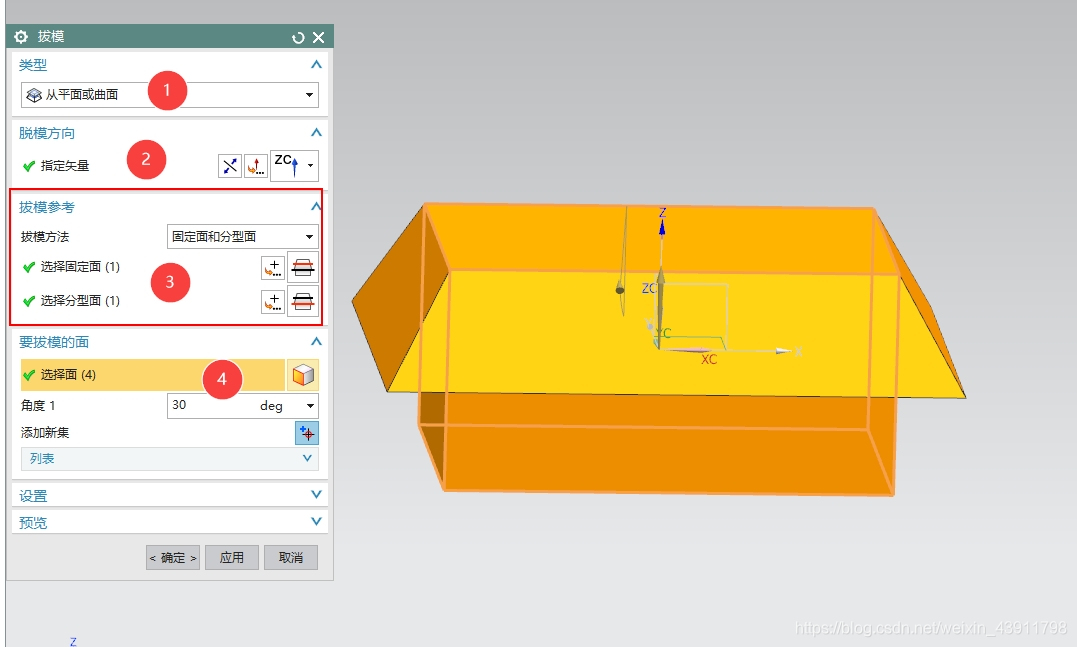

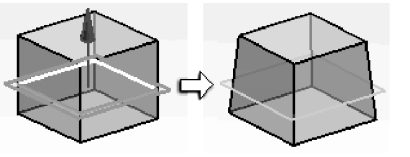

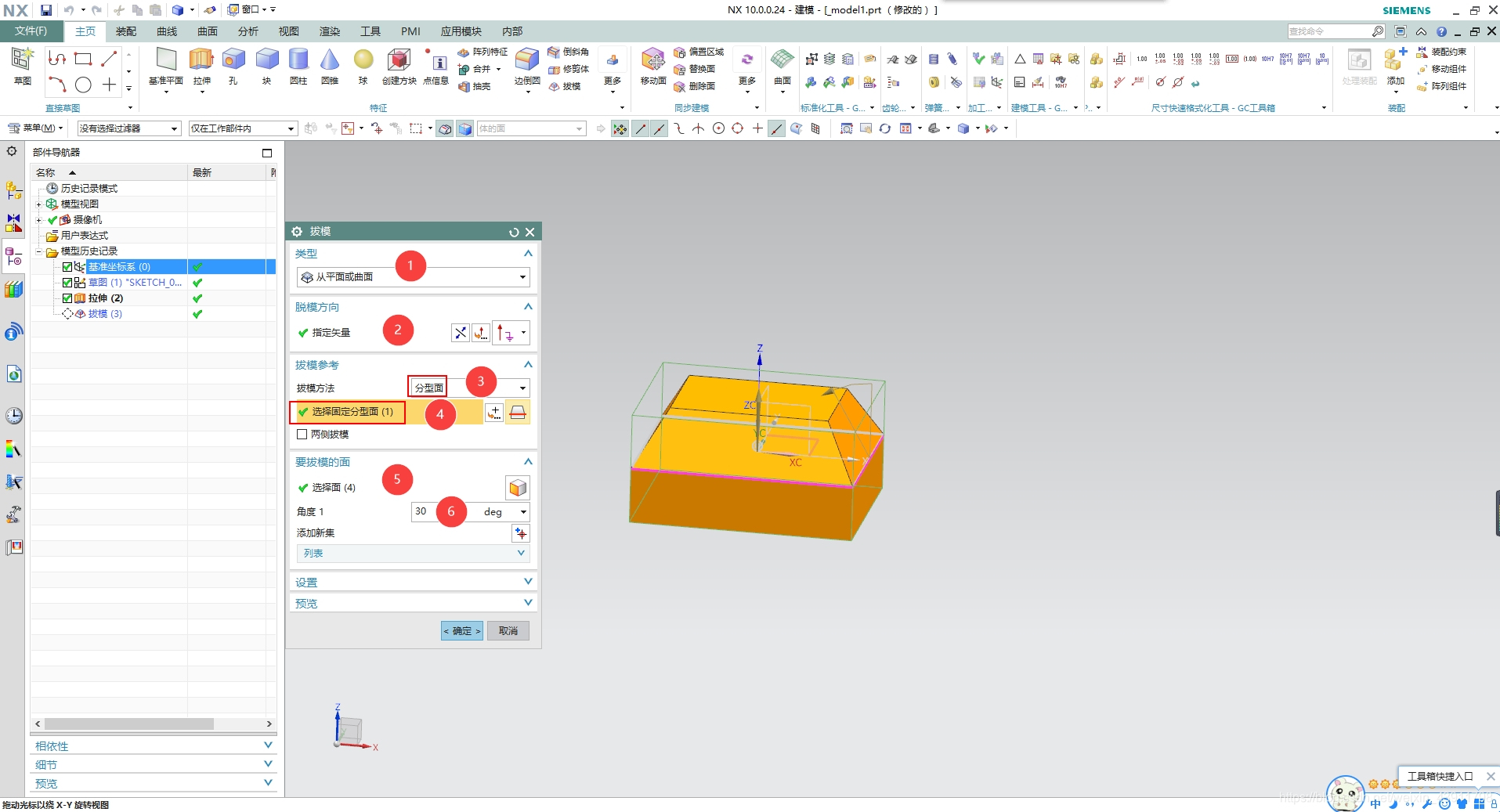

（1）从平面

如果拔模操作需要通过部件的横截面在整个面旋转过程中都是平的，则可使用此类型。这是默认拔模类型。

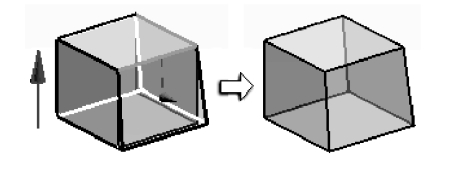

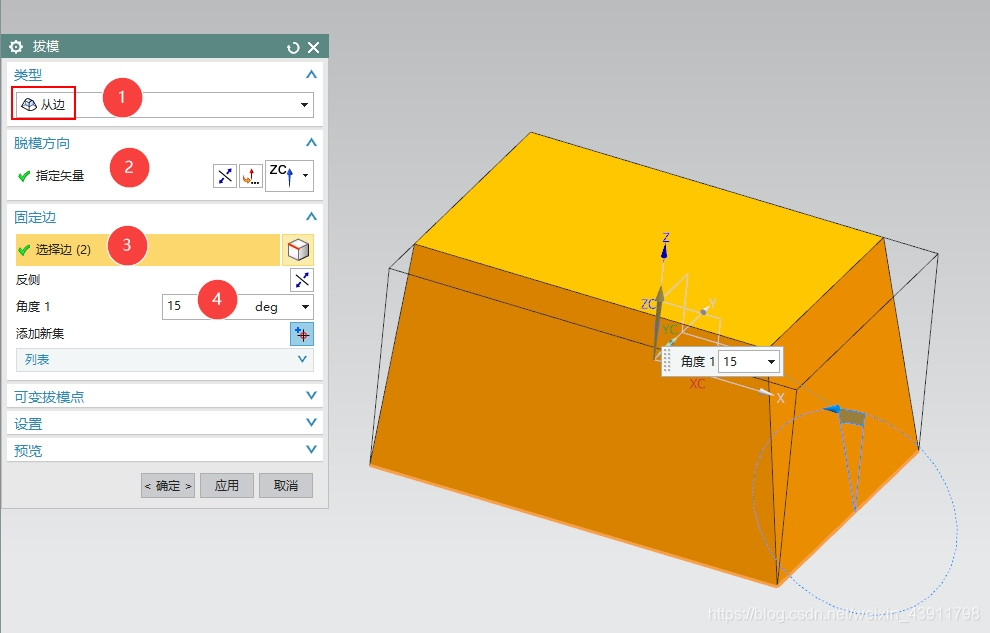

（2）从边

如果拔模操作需要在整个面旋转过程中保留目标面的边缘，则可使用此类型。

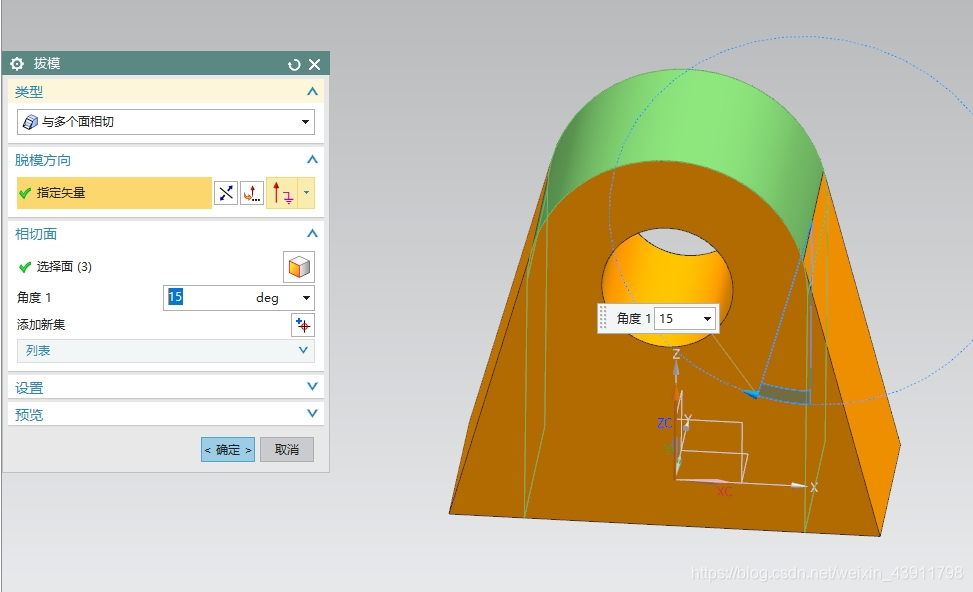

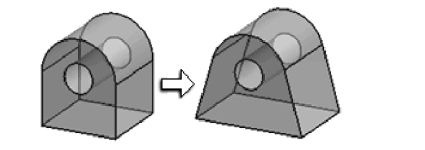

（3）与面相切

如果拔模操作需要在拔模操作后保持要拔模的面与邻近面相切，则可使用此类型。此处，固定边缘未被固定，而是移动的，以保持选定面之间的相切约束。

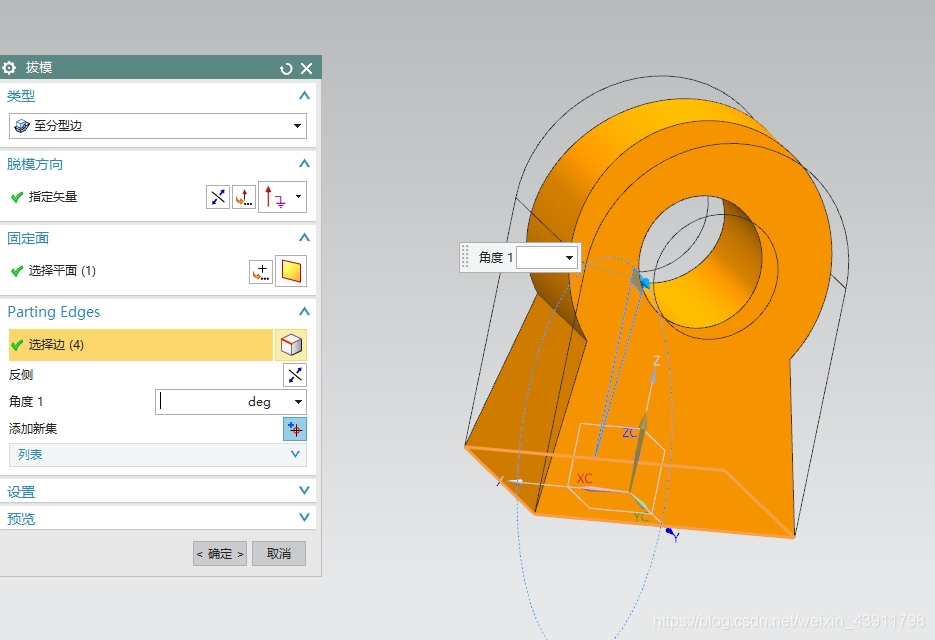

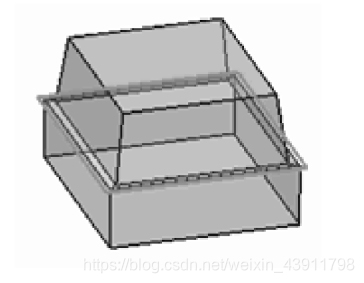

（4）至分型边

如果拔模操作需要在整个面旋转过程中保持通过部件的横截面是平的，并且要求根据需要在分型边缘处创建凸出边，则可使用此类型。
