中望3D 2021 合并面

合并有共同边界的面为一个面

将拥有公共边界的面合并成一个连续的面。这些面不一定属于同一个造型。两个面的边线分界线必须在几何公差范围内。

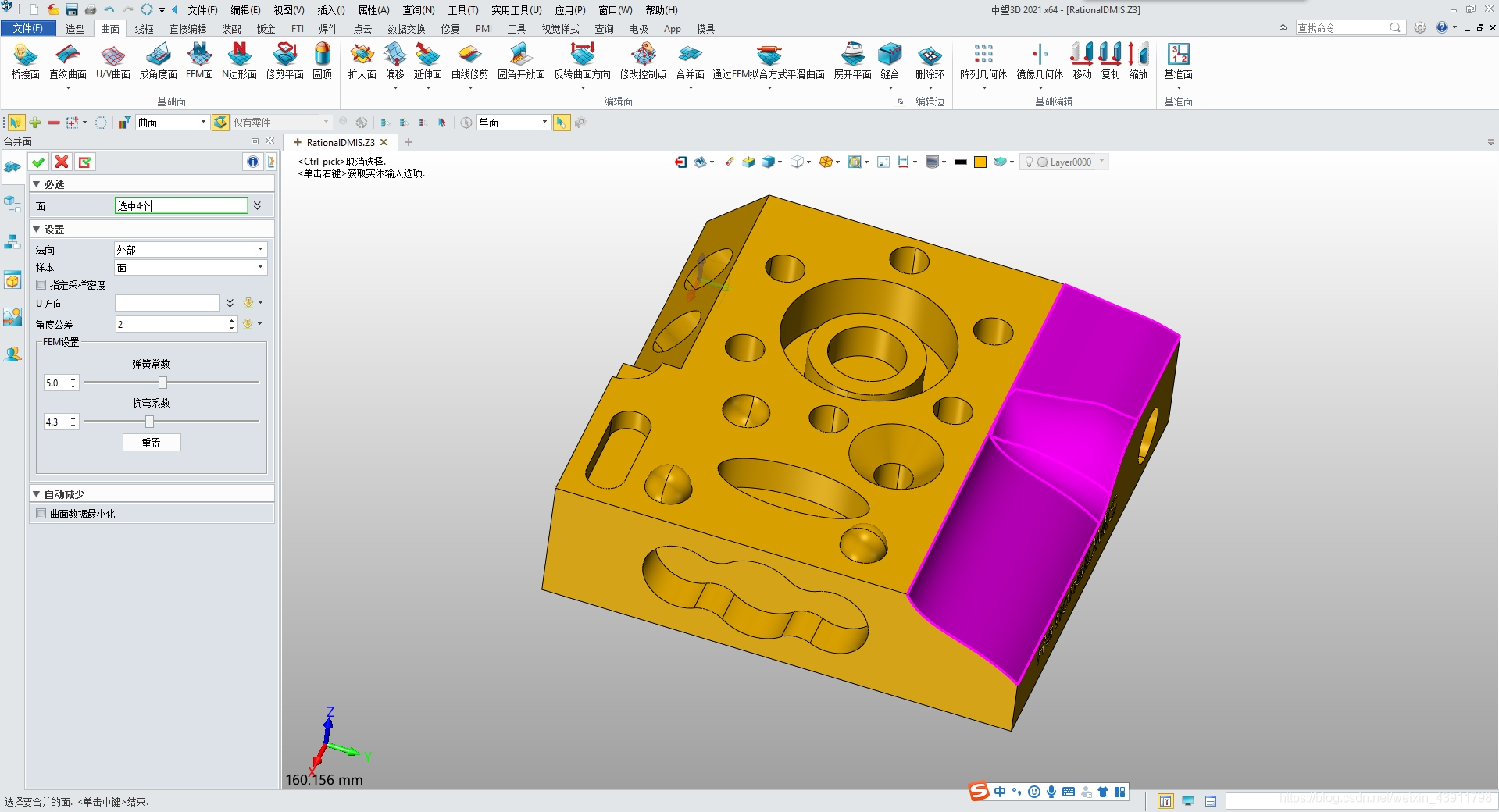

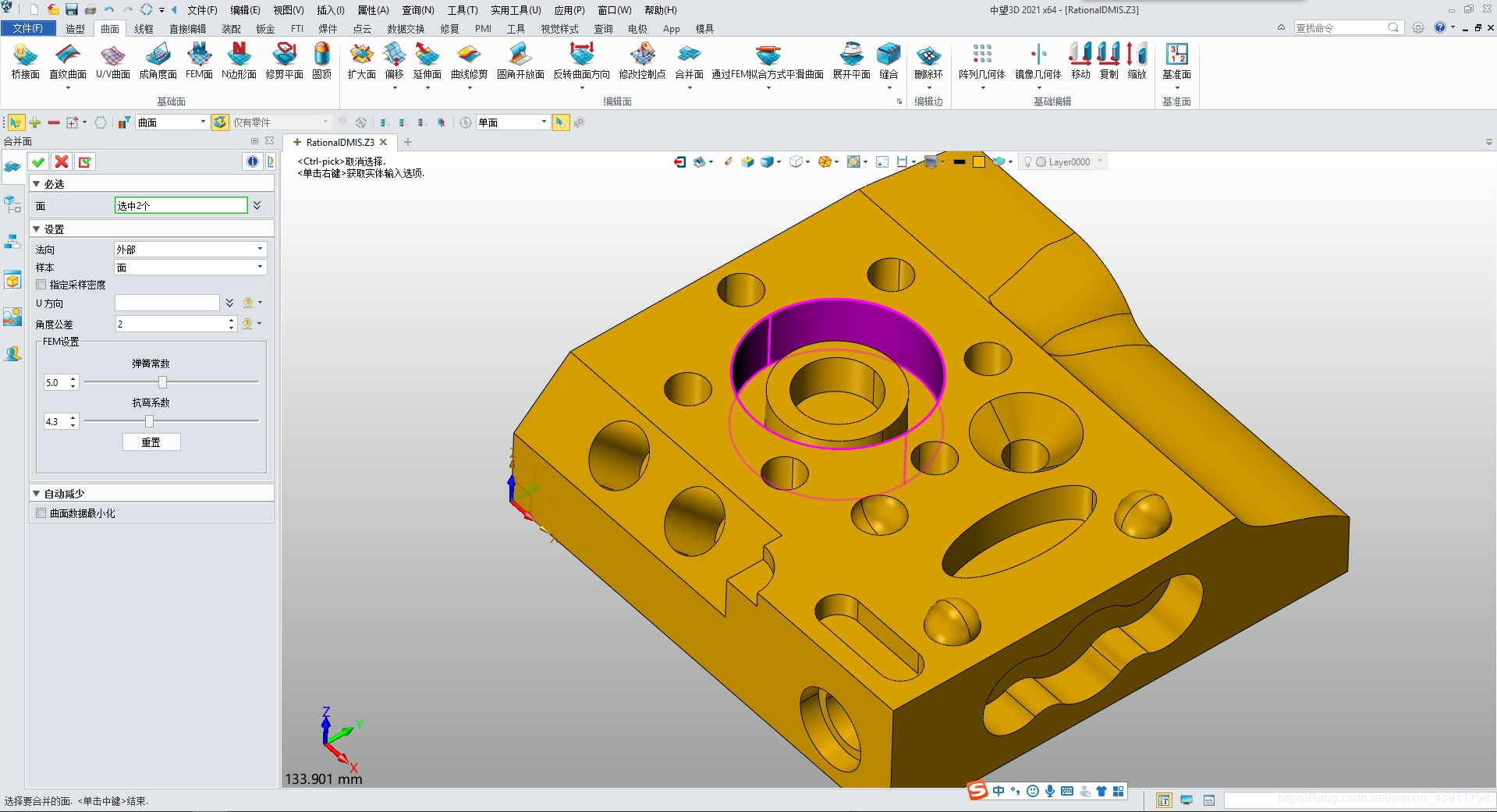

使用这个命令将拥有公共边界的面合并成一个连续的面。这些面不一定属于同一个造型。两个面的边线分界线必须在几何公差范围内，这个值可以通过零件设置对话框或设定特征公差命令来确定。合并后的面可以不断与其他面再次合并。（参见下面的注释）

“合并面”

此命令可以自动合并位于同一水平面的相连平面、属于同一圆柱面的面、属于同一修剪曲面的面和几何数据一样的面。

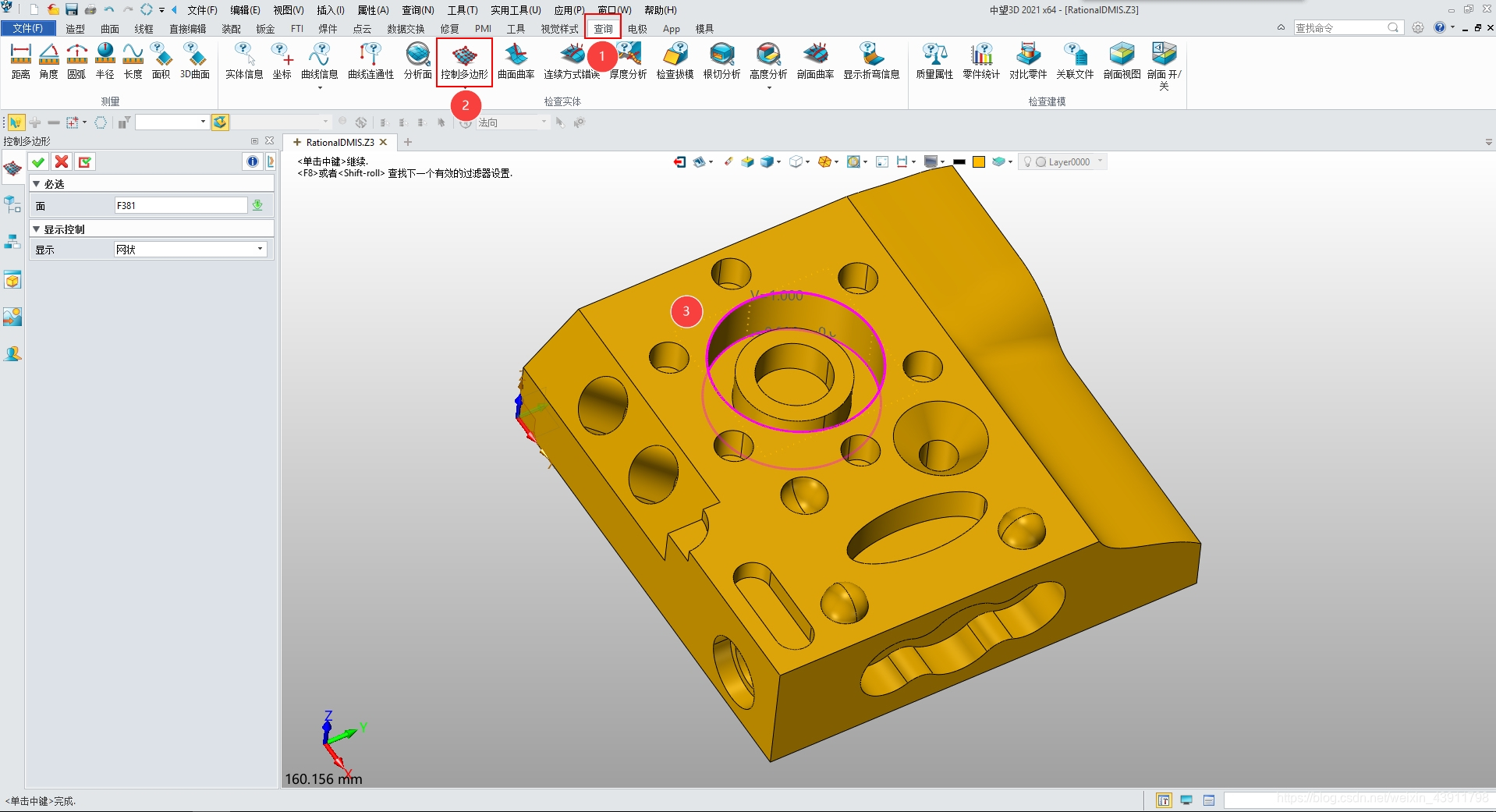

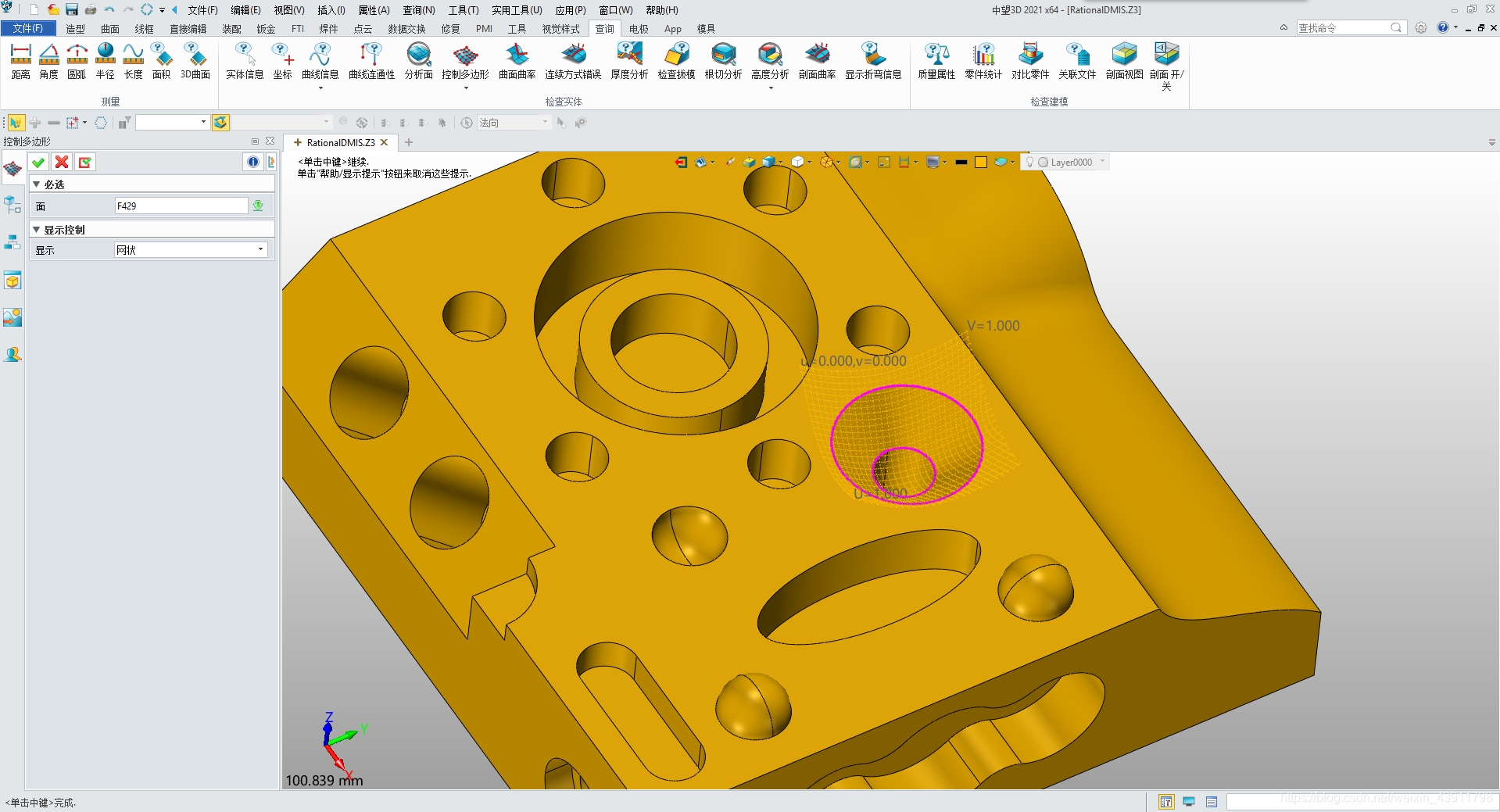

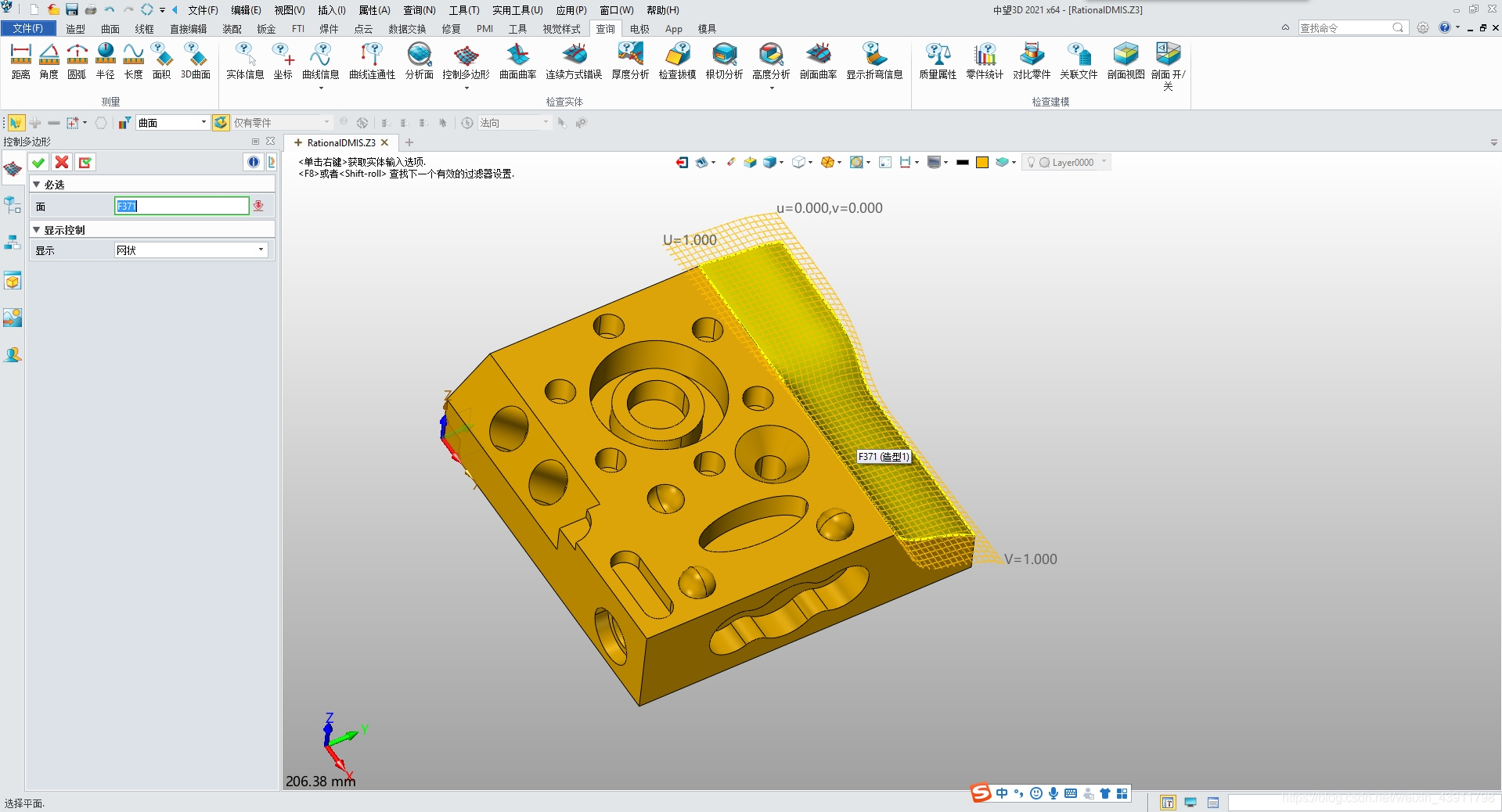

注释：如果要进行合并面操作的话，可使用：查询（下拉列表）> 面 > 控制多边形命令来检查最终结果是否正确。有时得到的结果并不是所需要的。通常情况下，可以合并两个共线的平面或同心的圆柱面。合并一个平面和一个曲面可能达不到预期效果。
