在三维建模中，高级曲线是构建复杂曲面的关键。本文聚焦UGNX12，详细介绍了如何利用截面曲线、镜像曲线、相交曲线和桥接曲线等高级工具进行建模。通过实例演示了如何创建截面曲线，强调了实体、平面或表面相交的重要性，并概述了其他高级曲线的使用方法。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

曲线作为构建三维模型的基础，在三维建模过程中有着不可替代的作用，尤其是在创建高级曲面时，使用基本曲线构造远远达不到设计要求，不能构建出高质量、高难度的三维模型，此时就要利用UG NX 12中提供的高级曲线来作为建模基础，具体包括截面曲线、镜像曲线、相交曲线、桥接曲线等。

截面曲线可以用设定的截面与选定的实体、平面或表面等相交；从而产生平面或表面的交线，或者实体的轮廓线。在创建截面曲线时，同创建求交曲线一样，也需要打开一个现有的文件。

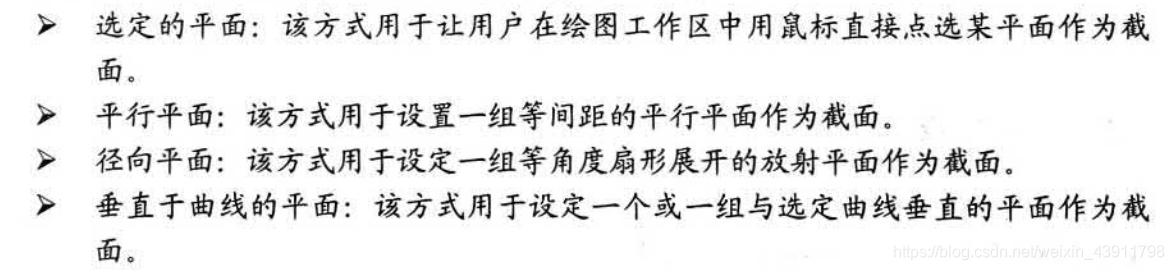

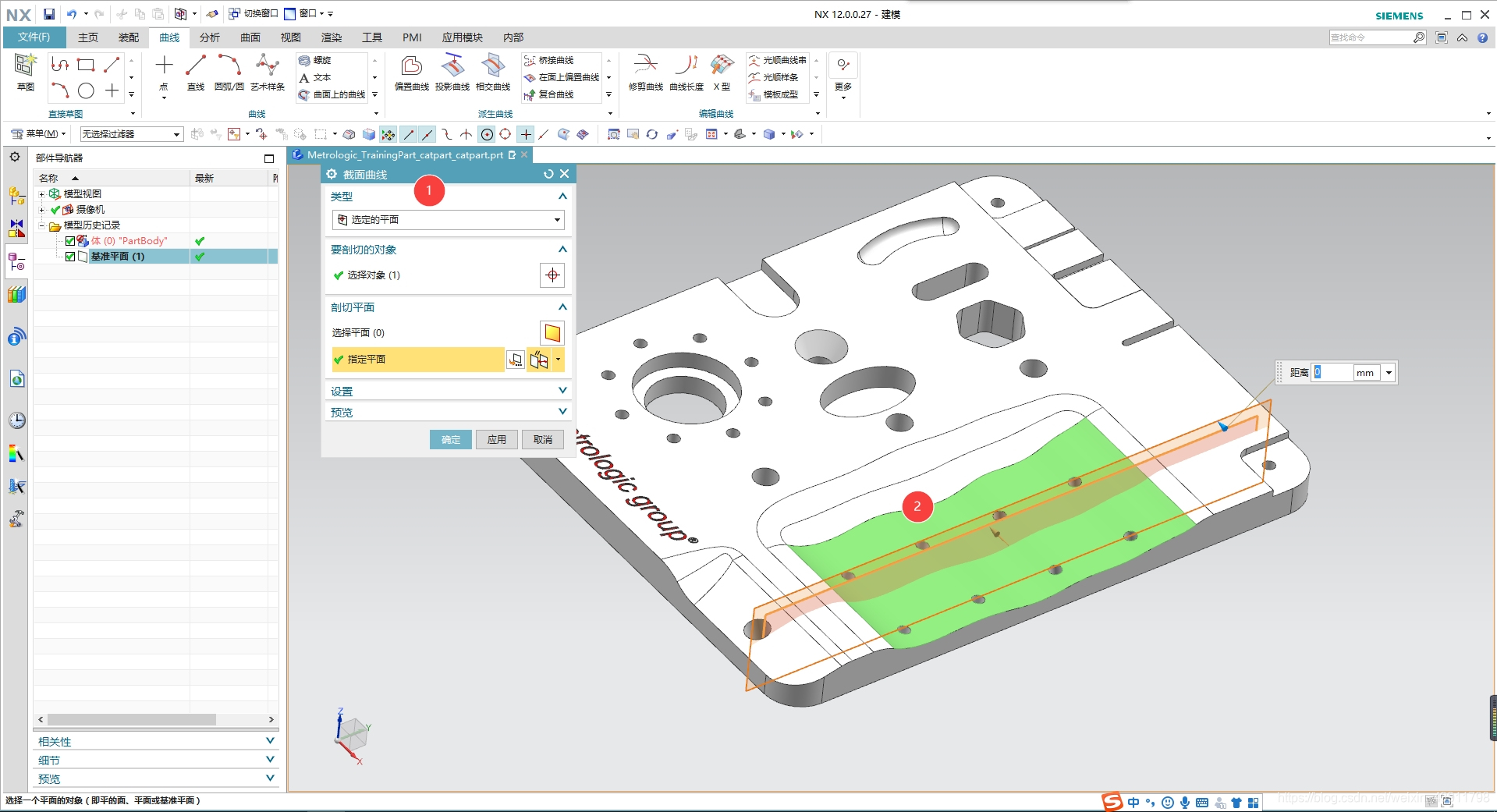

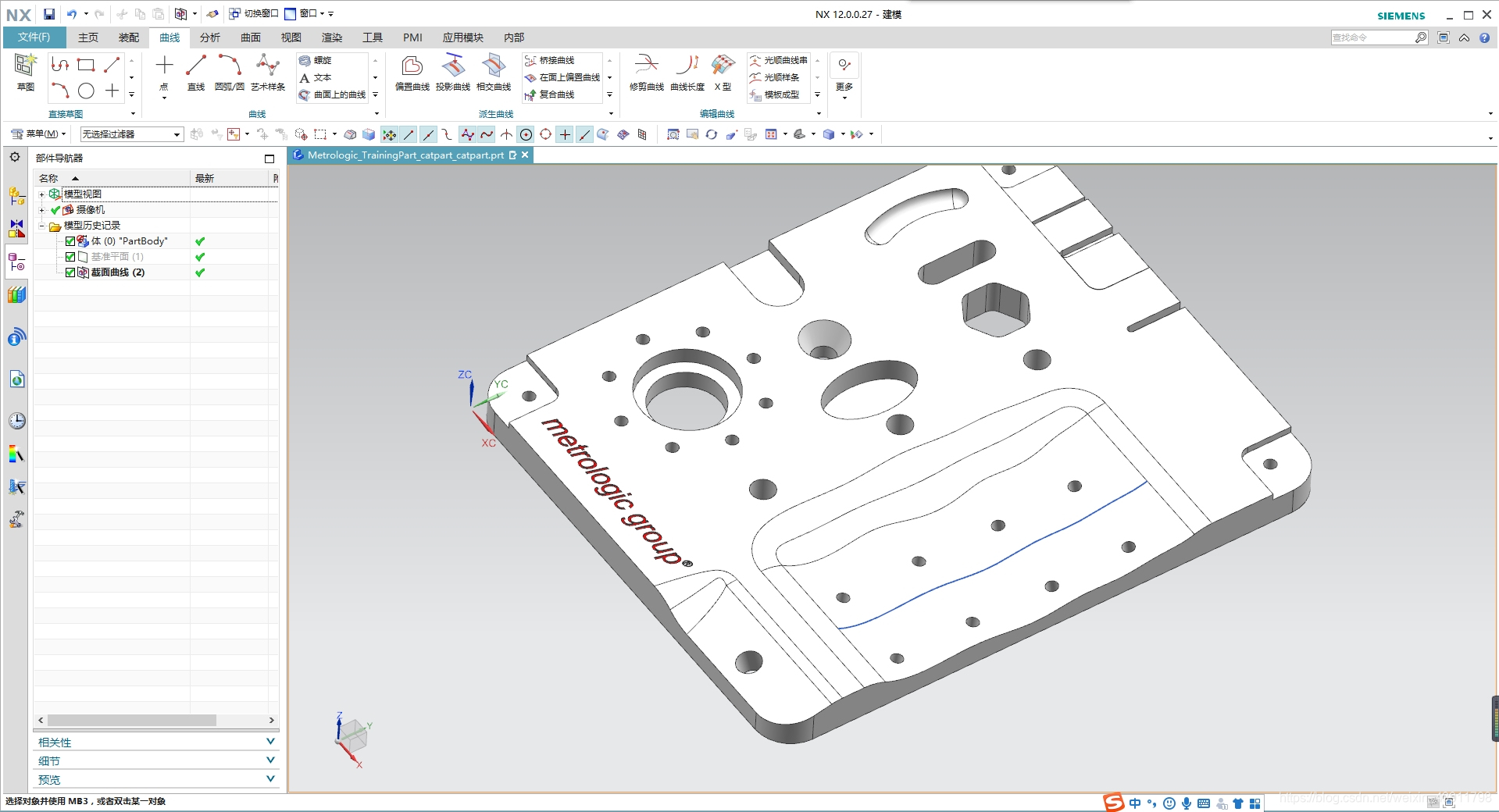

打开现有文件中的被剖面与剖切面之间必须在空间是相交的，否则将不能创建截面曲线。单击选项卡“曲线"-"派生的曲线”-"截面曲线”选项，打开“截面曲线”对话框。在该对话框中可以创建以下4种截面曲线：
