UG NX 12 相交曲线

相交曲线用于生成两组对象的交线，各组对象可分别为一个表面（若为多个表面，则须属于同一实体）、一个参考面、一个片体或一个实体。

创建相交曲线的前提条件是：打开的现有文件必须是两个或两个以上相交的曲面或实体，反之将不能创建求交曲线。

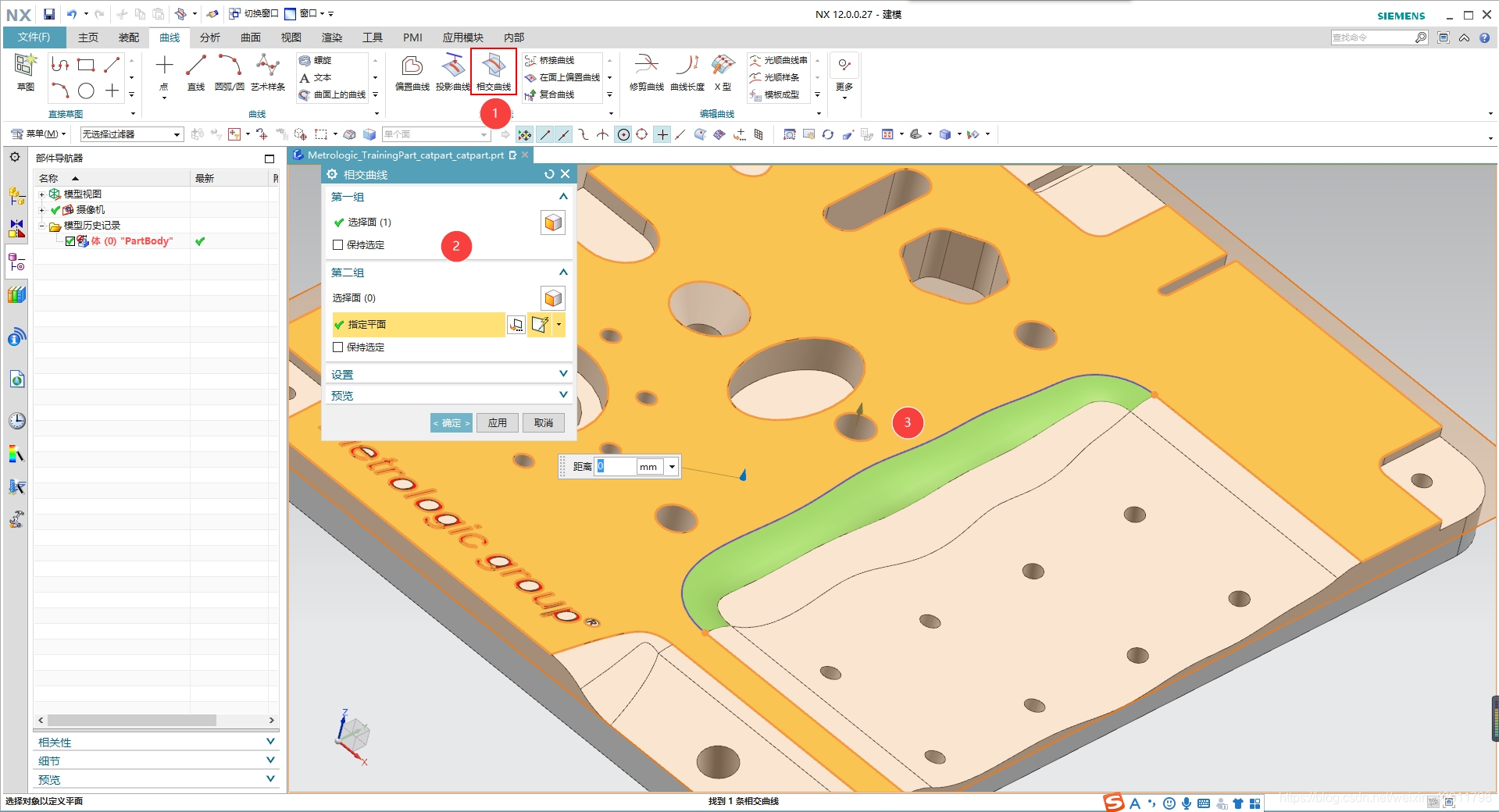

单击选项卡“曲线”-"派生的曲线"-"相交曲线”按钮，打开“相交曲线”对话框。此时单击工作区中的一个面作为第一组相交曲面，然后单击“确定”按钮。确认后选取另外一个面作为第二组相交曲面，最后单击"确定"按钮即可完成操作。
