UG NX 12 四点曲面

由点创建曲面是指通过指定曲面上的某些特征点，再通过一定的曲面参数设置来控制曲面的形状等，通常用来创建精度较高，而曲面光顺度较低的曲面图形。

【四点曲面】命令是指定的4点创建曲面，其中4个点的位置不能在同一直线上。四点曲面是一种典型的直纹面，指定点时的规则为逆时针方向，可以通过点构造器指定点。

四点曲面

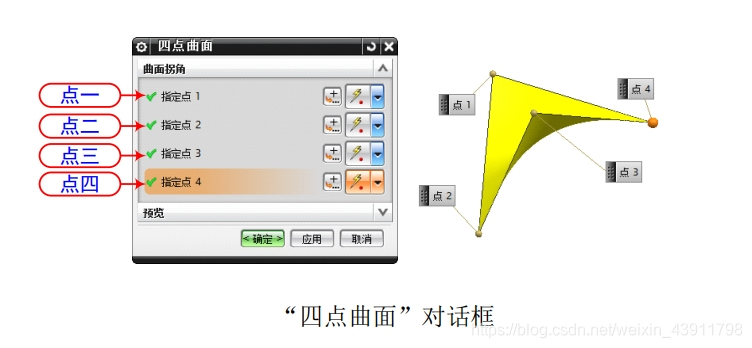

“四点曲面”命令是指通过指定四个点来创建一个曲面。单击选择“曲面”选项卡中“曲面”选项板中的“四点曲面”命令按钮口，弹出“四点曲面”对话框，如下图所示。

在单击“确定”按钮完成曲面绘制之前，单击选择曲面的夹点，拖动便可以改变曲面的形状。这在创建支持基于曲面的A类工作流的基本曲面时很有用，可以提高阶次及补片来得到更复杂的具有期望形状的曲面。

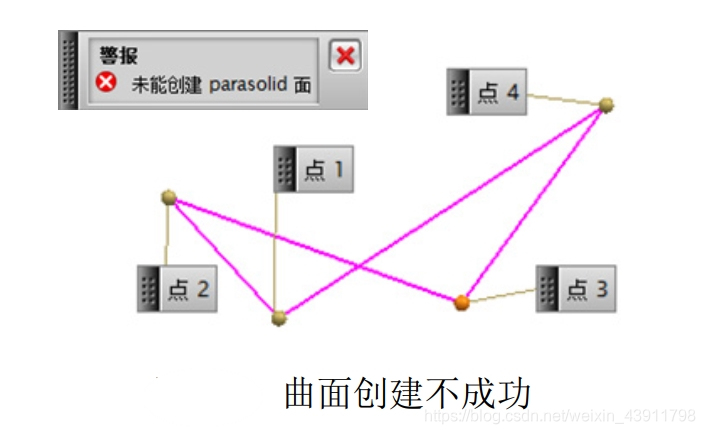

通过指定平面中的四个点即可创建平面，创建时如果点的选择轨迹交错，则会出现“警报”对话框，提示创建不成功，如下图所示。

提示：使用四点曲面时应注意事项

1.在同一条直线上不能存在三个选定点。

2.不能存在两个相同的或在空间中处于完全相同位置的选定点。

3.必须指定四点才能创建曲面。如果指定三个点或不到三个点，则会显示出错消息。
