UG NX 12 通过点构造面

点构建曲面只需通过点对象即可创建出曲面片体。用来创建曲面的点可以是任意的，范围为大于2点即可，点越多，创建的曲面越逼近选取的点。

通过点构建的曲面是非参数化的，生成的曲面与原始点不关联，当构造点被编辑后，曲面不会发生。

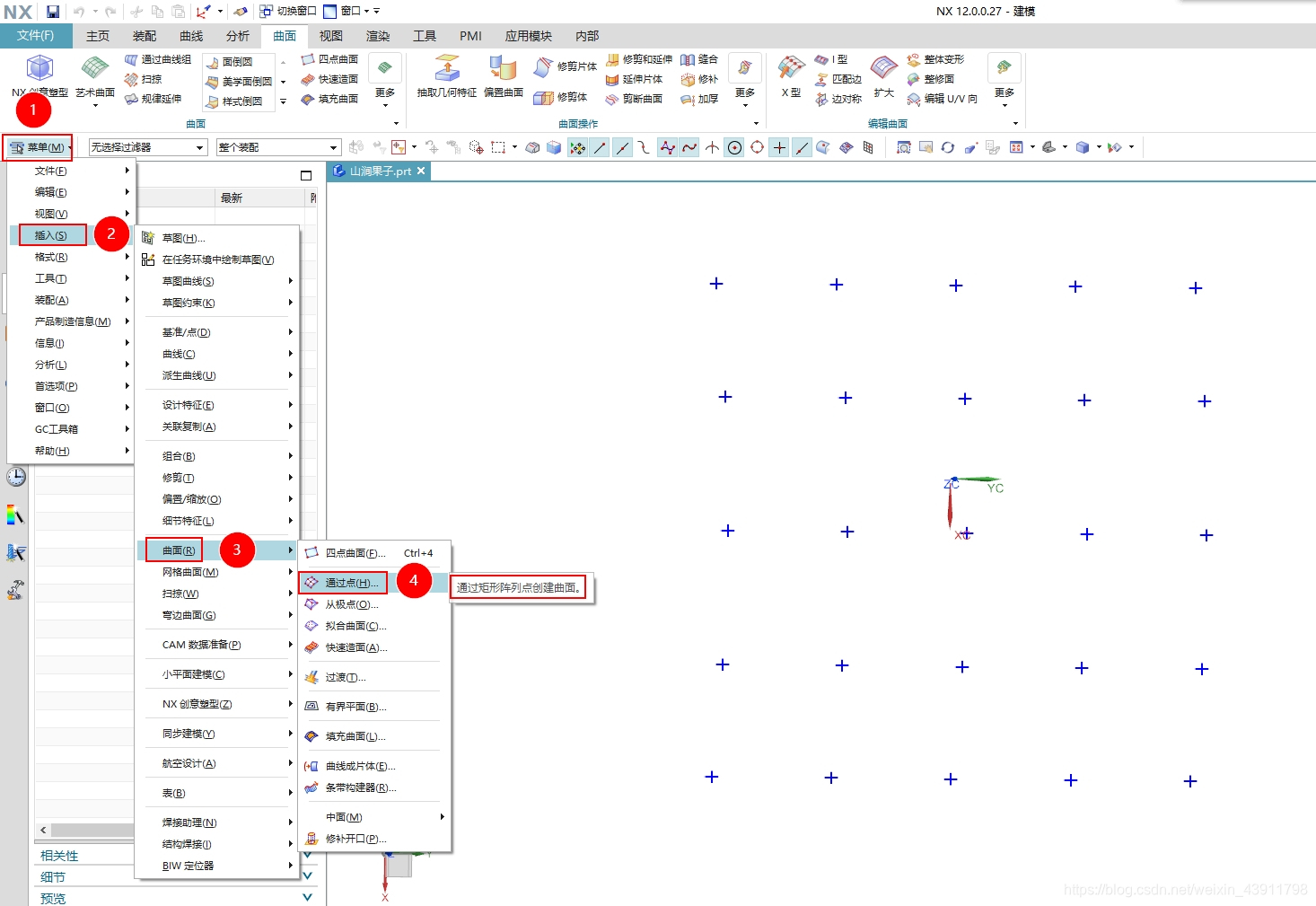

“通过点”命令用于指定体将要通过的矩形阵列点，体插补每个指定点。使用这个选项，可以很好地控制体，使它总是通过指定的点。单击选择“曲面”选项卡中“曲面”选项板中的“通过点”命令按钮，弹出“通过点”对话框，如下图所示。

在“通过点”对话框中，有五个选项供用户设置，这五个选项的含义如下：

补片类型：该选项用于创建包含单个补片或多补片的体。

沿以下方向封闭：可以为多补片片体选择封闭方法。

行阶次：可以为多补片指定行阶次（1到24），对于单补片而言，系统决定行阶次从点数最高的行开始。

列阶次：可以为多补片指定列阶次（最多为指定行的阶次减一）。对于单补片而言，系统将此设置为指定行的阶次减一。

文件中的点：可以通过选择包含点的文件来定义这些点。

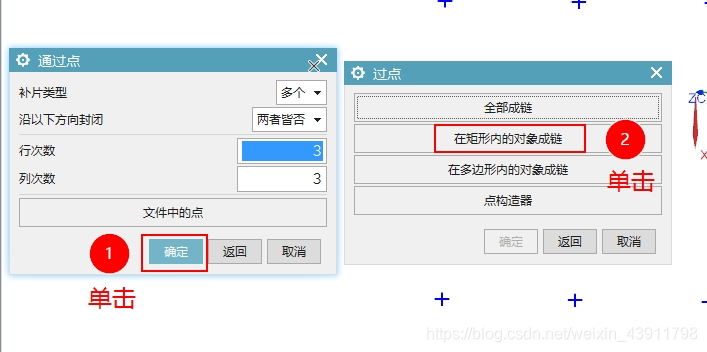

1.单击“曲面”选项卡，接着单击选择“曲面”选项卡中“曲面”选项板中的“通过点”命令按钮令，弹出“通过点”对话框，在该对话框中采用默认参数，单击“确定”按钮，进入到“过点”对话框，在“过点”话框中单击选择“在矩形内的对象成链”选项，如下图所示。

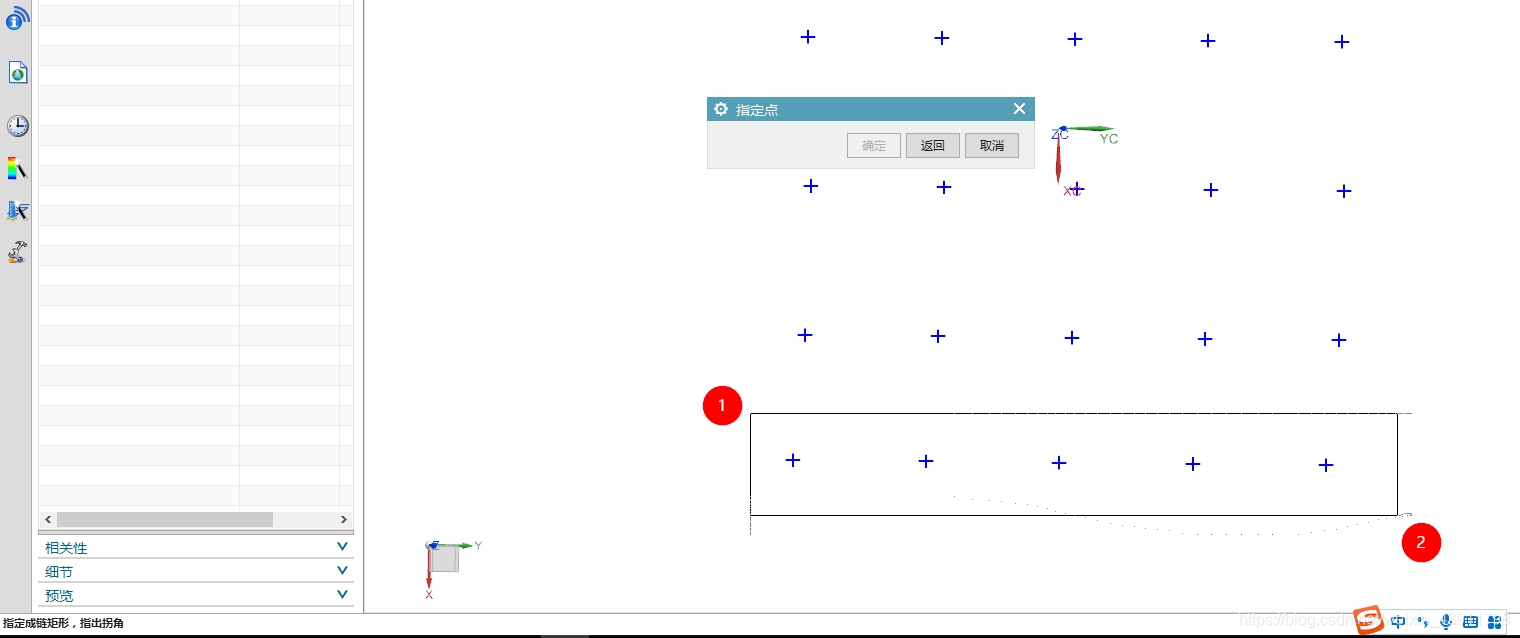

2.单击“在矩形内的对象成链”选项后，弹出“指定点”对话框，然后指定框选矩形的一个角点，再指定另一个角点，框选住要成链的点，如下图所示。

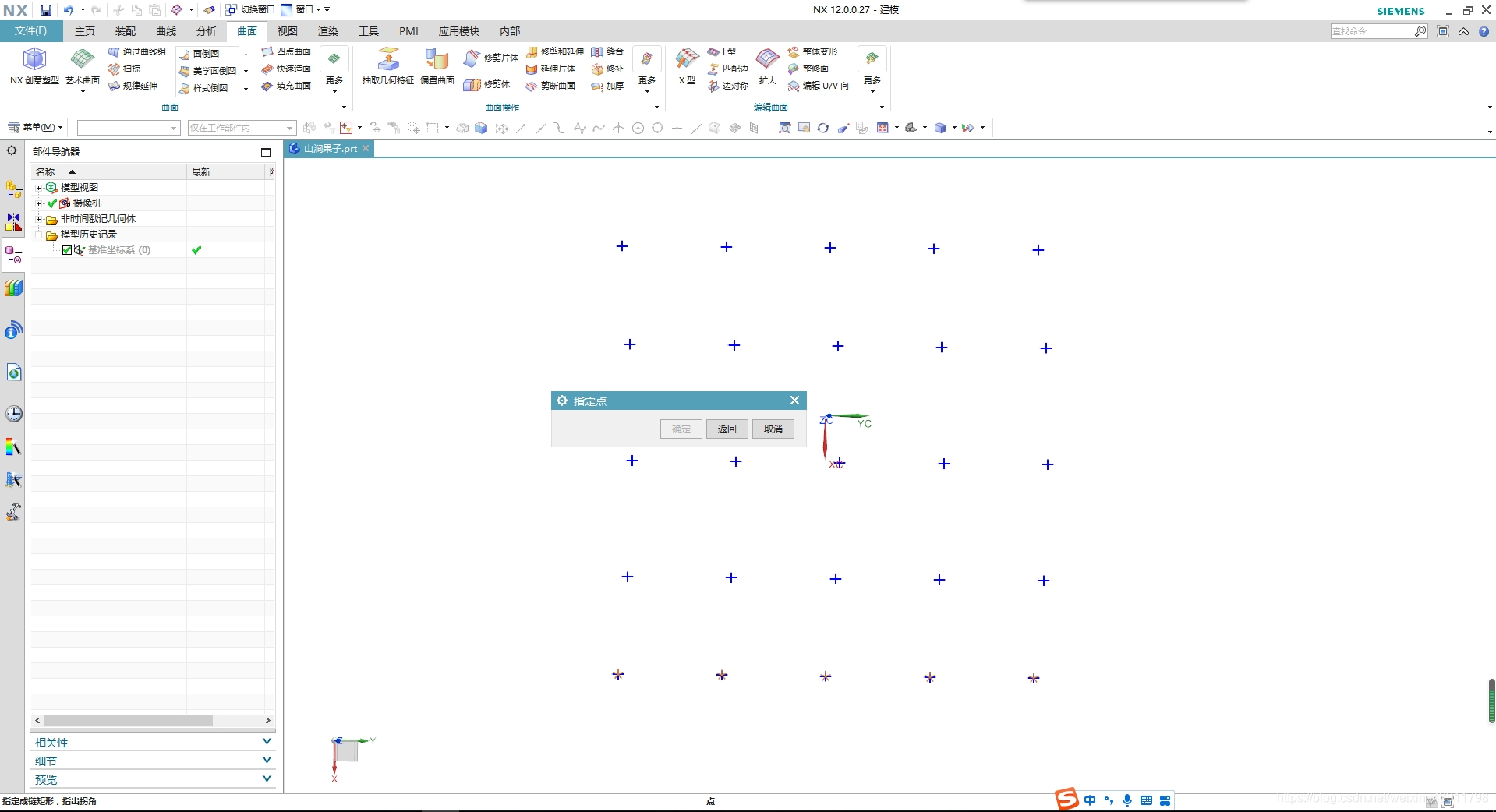

3.框选好成链的点后，弹出“指定点选点”对话框，单击刚才所选择成链的点集一端最边上的点为起点，再单击刚才所选择成链的点集另一端边上的点为终点。

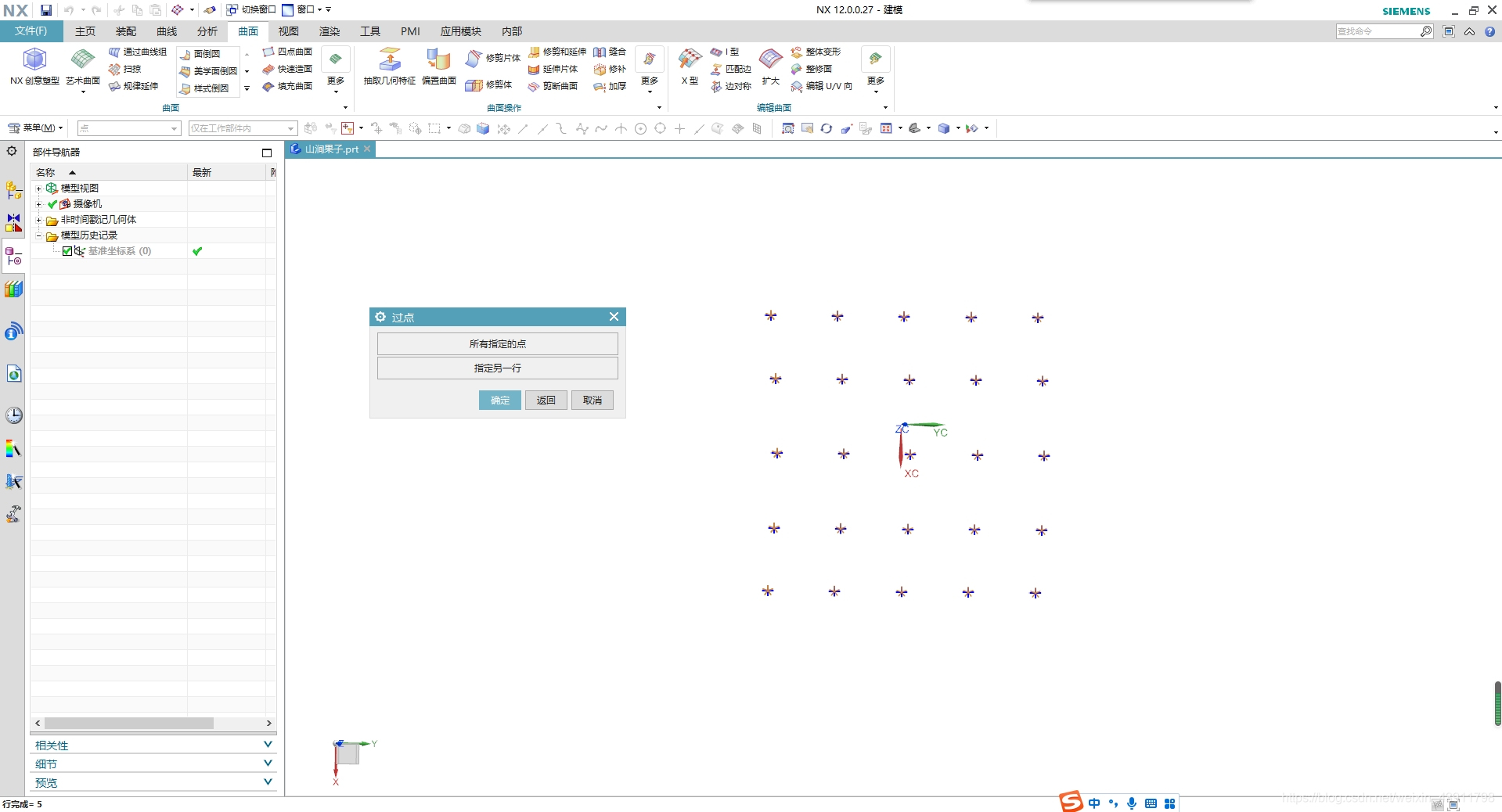

指定好起点和终点后，返回最初的“指定点”对话框，按照选择第一排点集的方法与步骤，重复操作，分别选取第二排、第三排和第四排的点集，选取后的点集效果如下图所示。

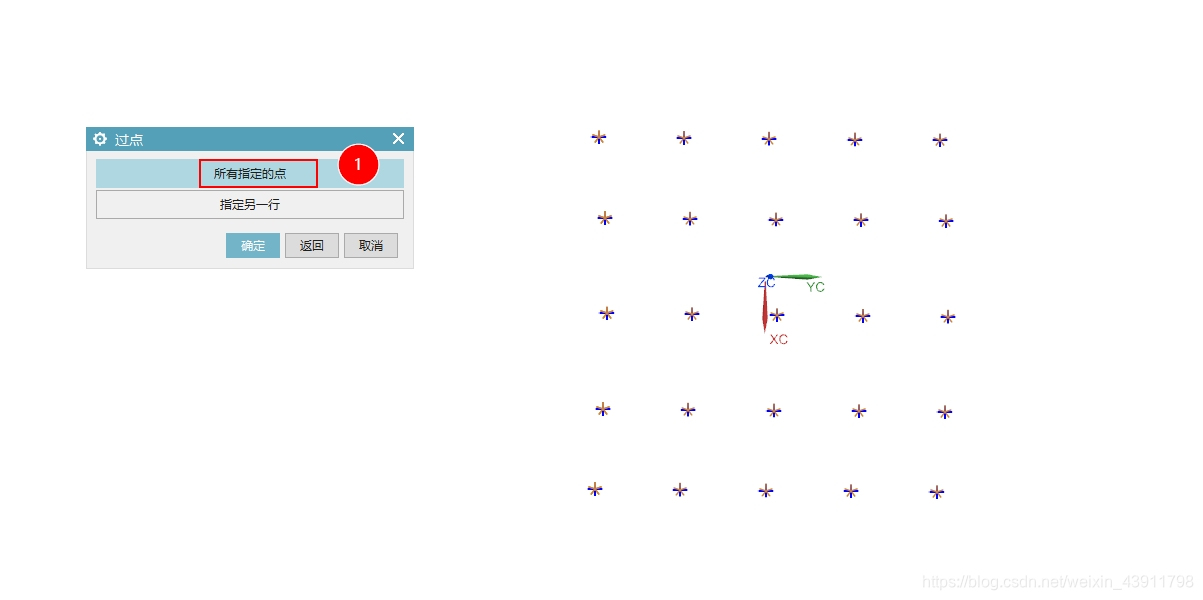

4.当选取好第六排的点集后，返回“过点”对话框，单击选择“所有指定的点”

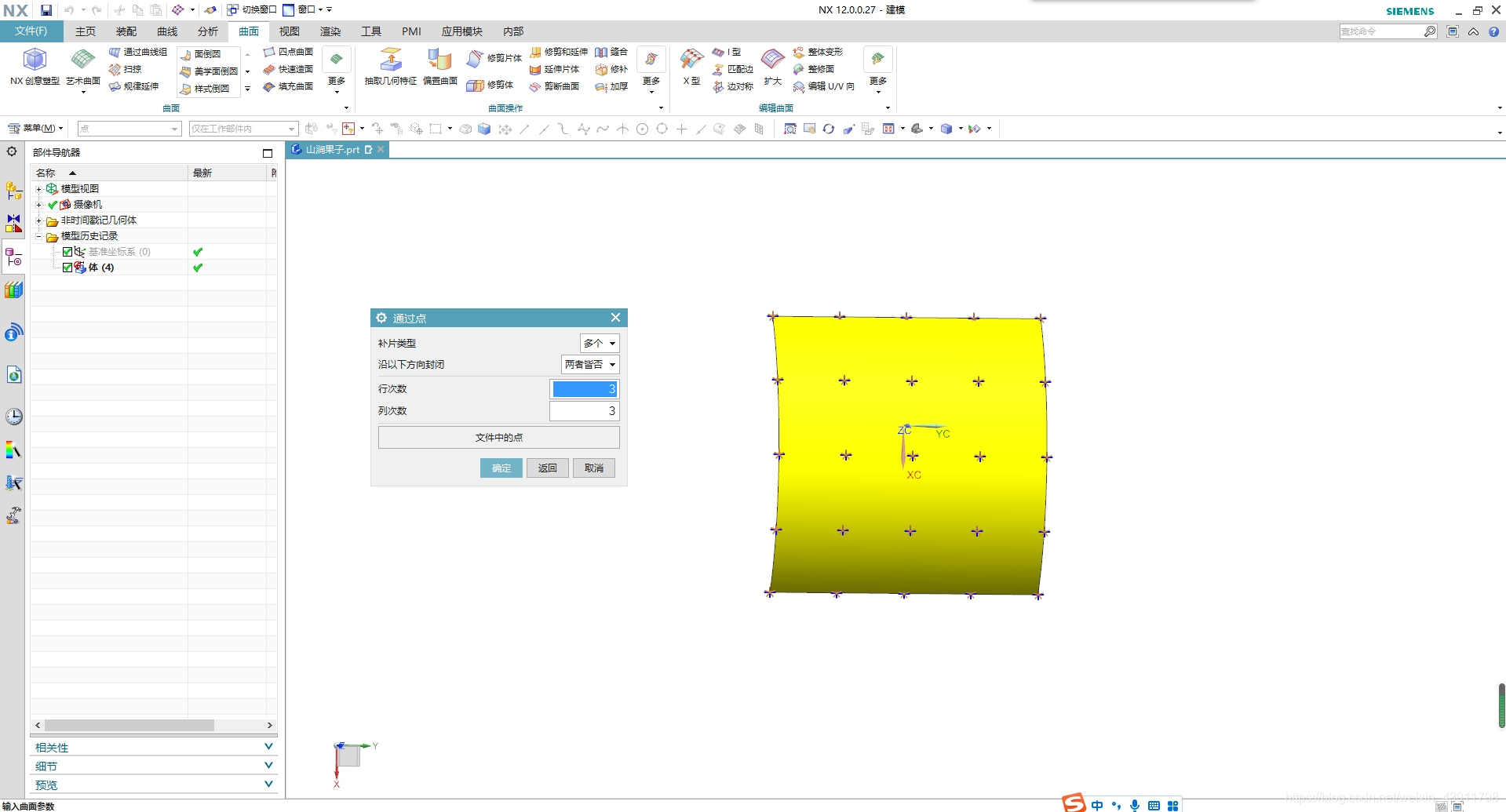

选项，系统将根据所选择的点集创建一个曲面，所创建的曲面如下图所示。

【通过点】命令可以选取一系列有规律的点来创建曲面，且点的位置在曲面上。其中点的规律为矩形阵列形式，每行或列的点数要大于对应的阶次数。
