机械制图之平面与平面立体表面的交线

1.概述

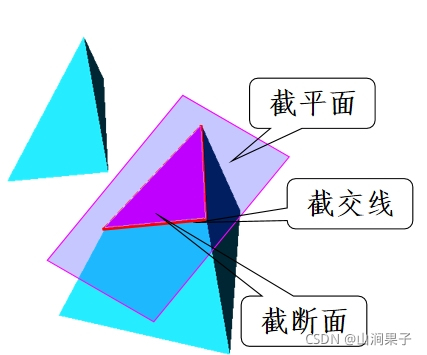

截交线：平面与立体表面的交线。

截平面：用于截切立体的平面。

截断面（断面）：由截交线围成的平面图形。

截交线的性质：

1.闭合性

2.共有性

截交线特点：截交线为闭合的平面线段，各边是截平面与立体相应表面的交线，顶点是截平面与立体相应边的交点。

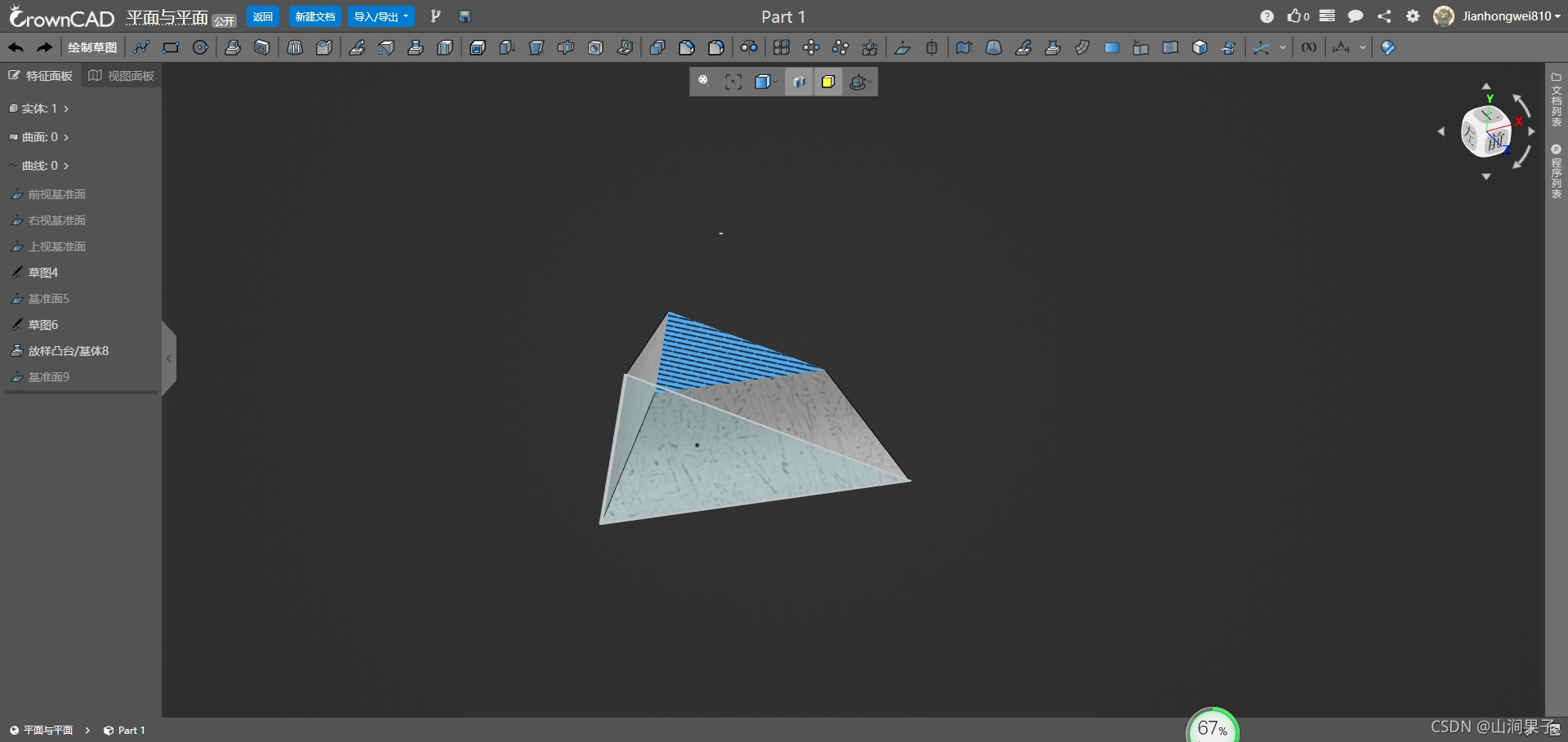

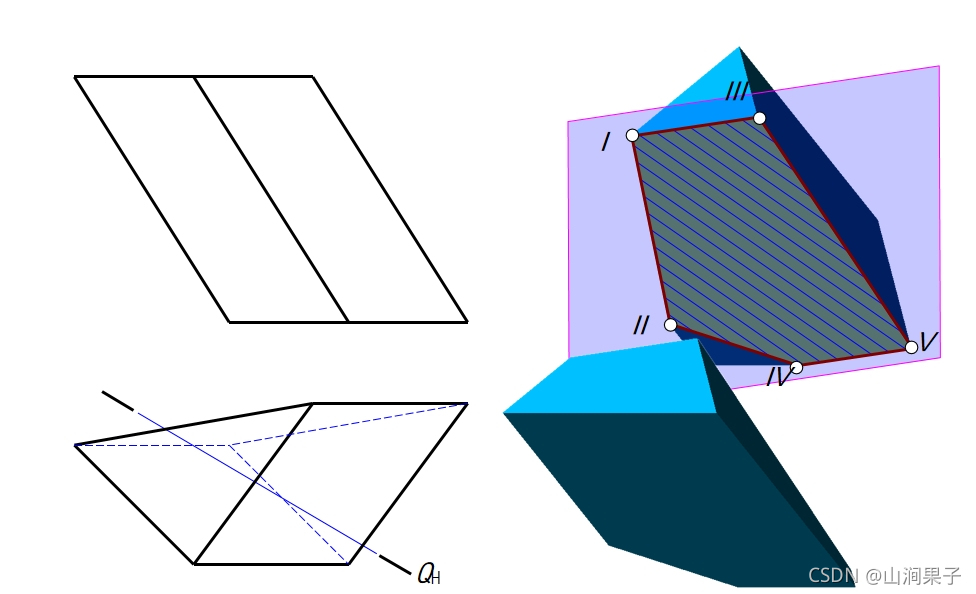

平面与平面立体表面的交线是一闭合的平面折线，即平面多边形。多边形的各边是截平面与立体相应棱线的交线，多边形的顶点是截平面与立体相应棱线的交点。
