UG NX 12 同步建模

同步建模技术允许设计师在不考虑特征历史记录的情况下自由修改模型,提高设计效率。这种技术包括移动面、拉出面、偏置区域等修改命令,使得在无历史记录模式下,局部特征的创建和编辑更为快速。无历史记录模式适合探索设计概念,而历史记录模式则适用于精确部件设计。在NX中,用户可以在两种模式间切换,但切换可能导致特征丢失。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

在这里插入图片描述
同步建模技术在参数化、基于历史记录建模的基础上前进了一大步。可以在不考虑模型如何创建的情况下,轻松修改该模型,也不用考虑模型的原点、关联性或特征历史记录。同步建模可以使设计者在使用参数化特征时,不受特征历史记录的限制。
在这里插入图片描述

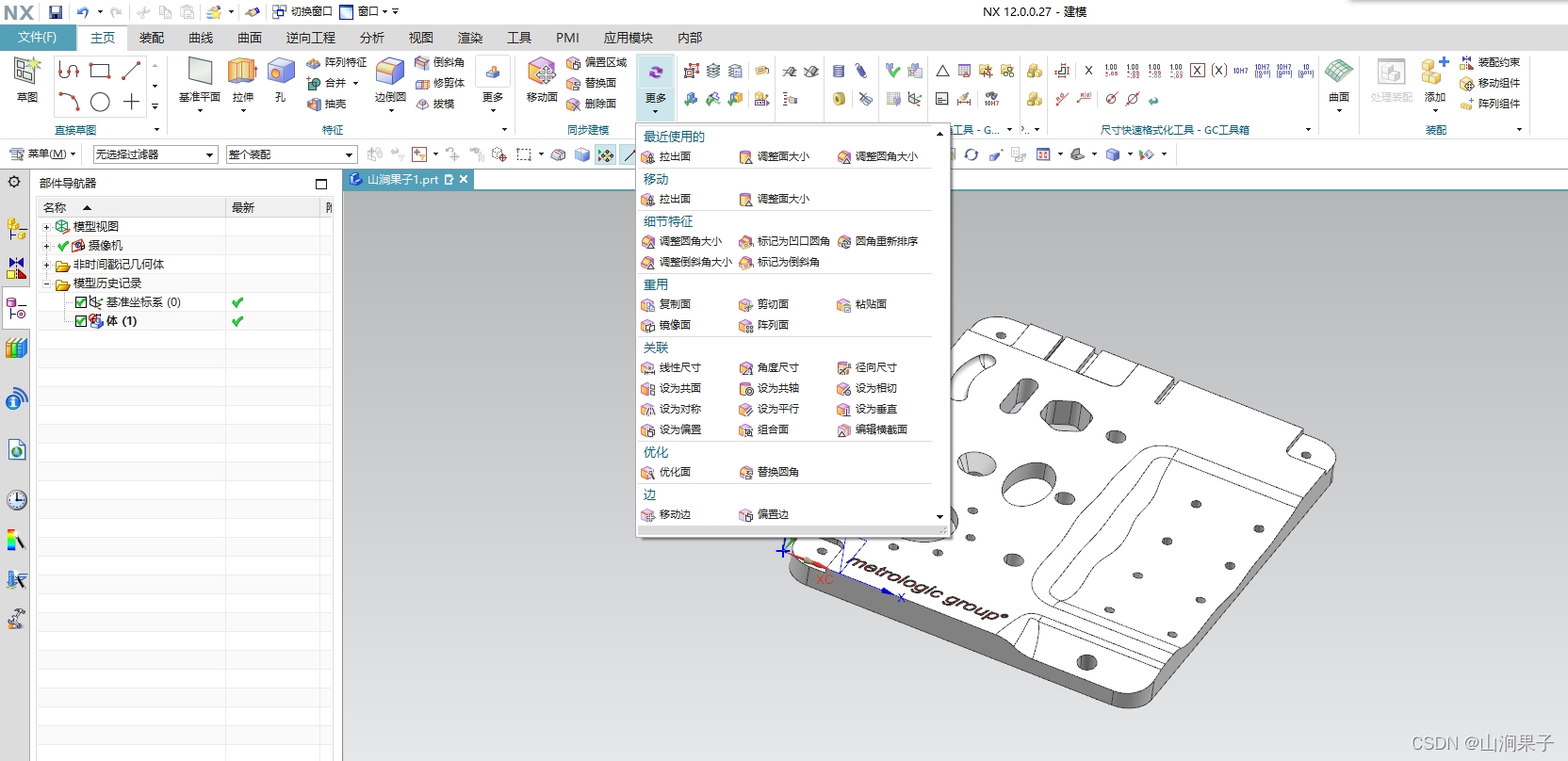

常用修改命令

【修改类型】命令可以对面进行移动、偏置、替换等操作,而不考虑模型的原点、关联性或特征历史记录。常用的修改面命令有:移动面、拉出面、偏置区域、调整面大小等。

常用的修改面命令的含义如下:

移动面:移动一组面并调整相邻面与之适应。

拉出面:从模型中抽取面,以便添加材料,或者将面抽取到模型中,以便减去材料。

删除面:从模型中删除面集并通过延伸相邻的面来修复留在模型中的开放区域。

调整面大小国:更改圆柱面或球面的直径并调整相邻圆角面与之适应。

调整圆角大小:在不考虑圆角面的特征历史的情况下,更改它的半径。

调整倒斜角大小:在不考虑倒斜角的特征历史的情况下,更改它的倒斜角。

替换面:用另一个面替换面并调整相邻圆角面与之适应。

偏置区域:从当前位置偏置一组面并调整相邻圆角面与之适应。

建模方式

【同步建模】命令用于修改模型,应用此命令时,可以不考虑模型的原点、关联性及特征历史记录。

NX在建模时可以有关联、有特征历史记录,也可以关闭特征历史记录,因此,建模时可以使用两种模式:历史记录模式,无历史记录模式,如图11-2所示,具体含义如下。
在这里插入图片描述

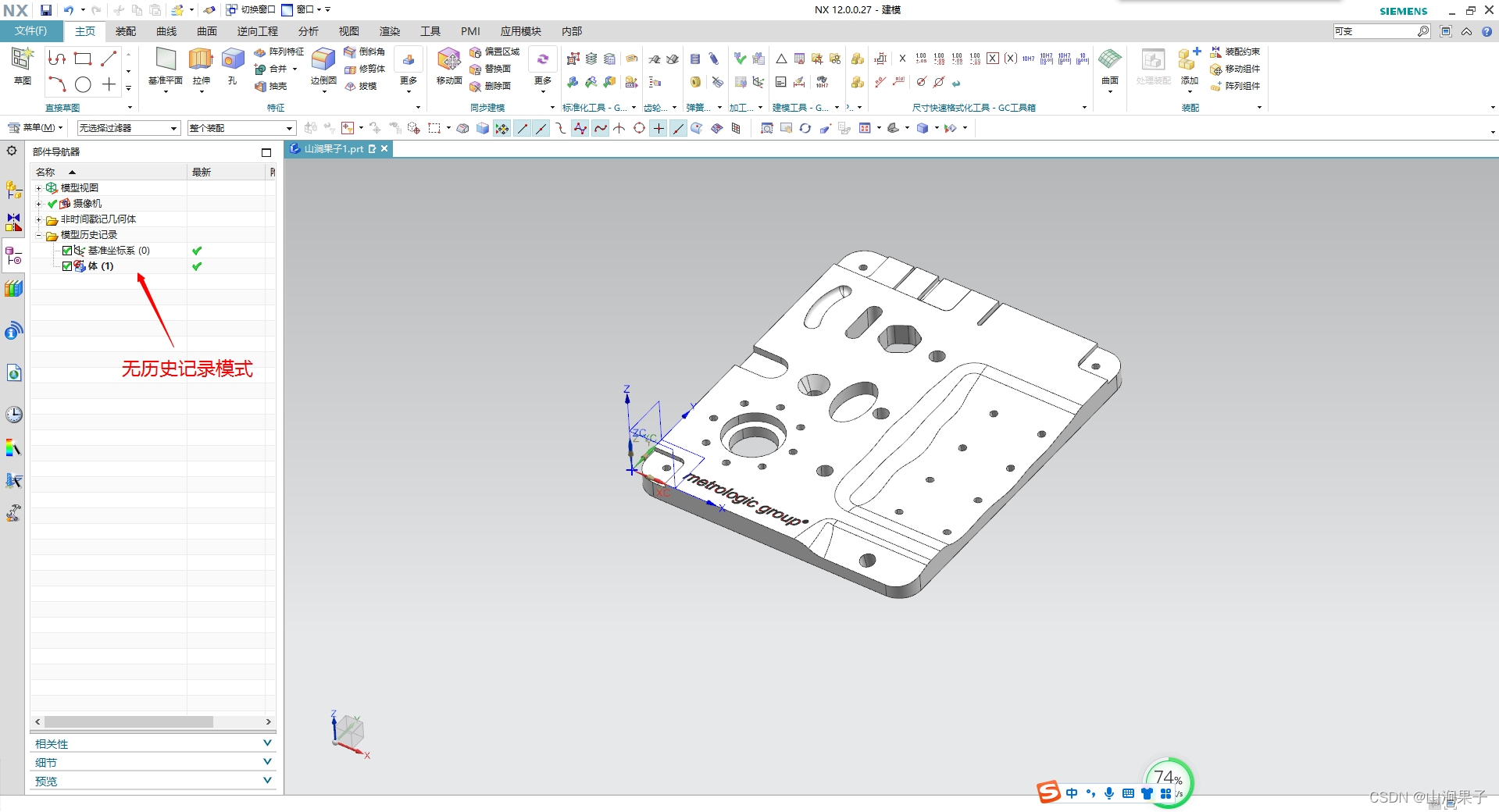

无历史记录模式:无需有序的特征序列,只能创建不依赖于有序结构的局部特征。局部特征是在无历史记录模式下创建和保存的特征。局部特征仅修改局部几何体,而不用更新和重播全局特征树。这意味着:在此编辑局部特征要比在历史记录模式下快好几倍。当需要探索设计概念,并且不必提前计划建模步骤时,无历史记录模式很有用。

在这里插入图片描述

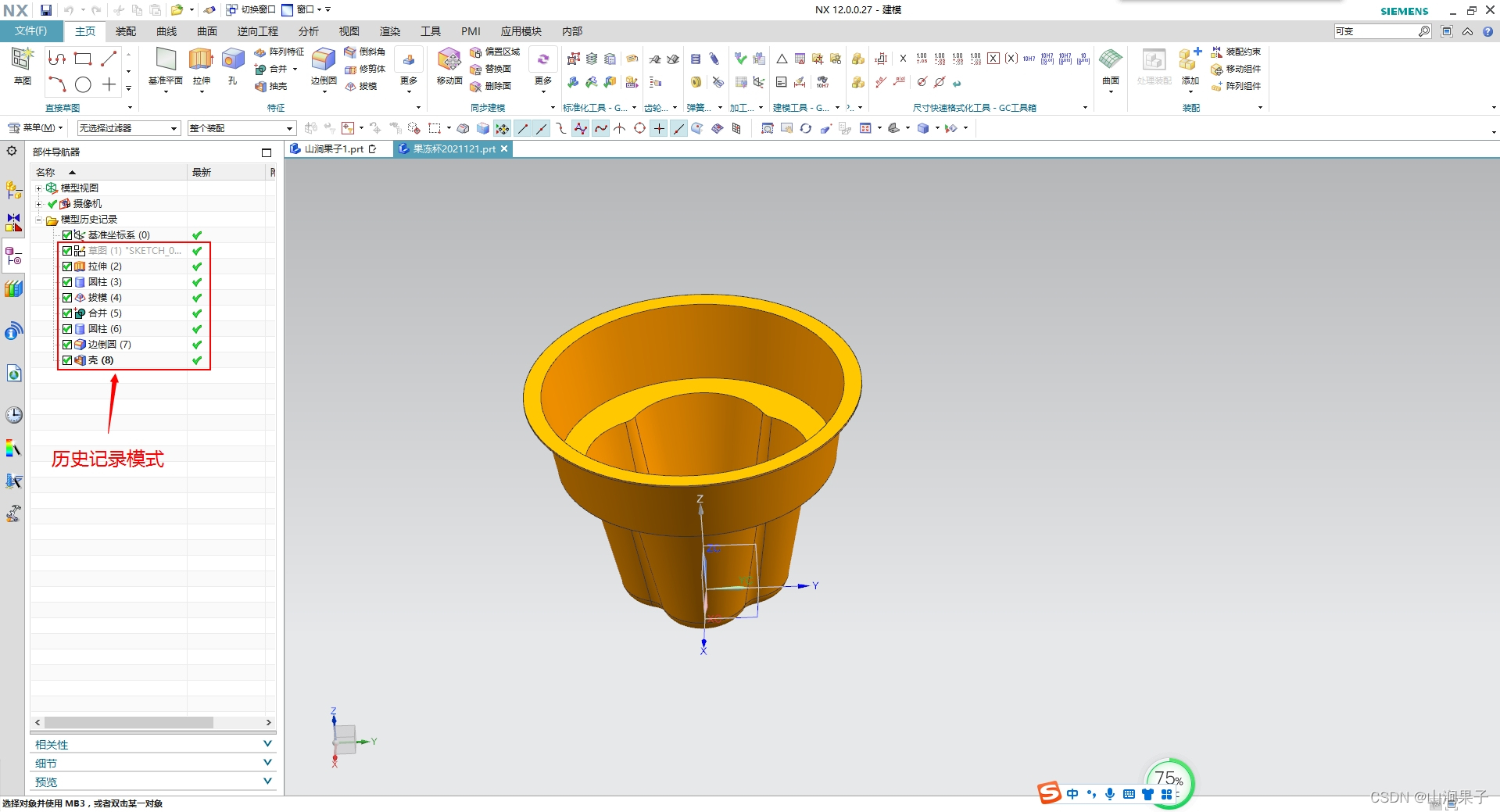

历史记录模式:使用部件导航器中显示的有序特征序列来创建和编辑模型。这是传统的基于历史记录的特征建模器和在NX中进行设计的主模式。此模式对设计精密的部件很有用。这同样适用于设计成使用预定义参数来修改的部件,这些参数基于草图、特征中包括的设计意图,以及用于对部件建模的特征顺序。

在“建模”应用模块中,可在历史记录模式和无历史记录模式之间切换,但是,切换模式时,大多数或全部的特征会丢失,以前的特征无法更改。

无历史记录模式是一种环境,它不记录线性历史,且没有重播的特征。使用无历史记录模式时,可以使用传统的建模命令和同步建模命令。可以在【创建局部特征】对话框中更改参数来编辑局部特征。

使用无历史记录模式时,部件导航器不包含时间戳记顺序;不存在可用的特征更新或回放(因为没有历史记录);不存在可用的回滚,但撤销可用;无法修改以往的特征;装配可以包括附带和不附带历史记录的部件。
