UG NX 12 NX 创意塑形

UG NX创意塑形是用于快速造型的独立应用模块，拥有独立的任务环境。

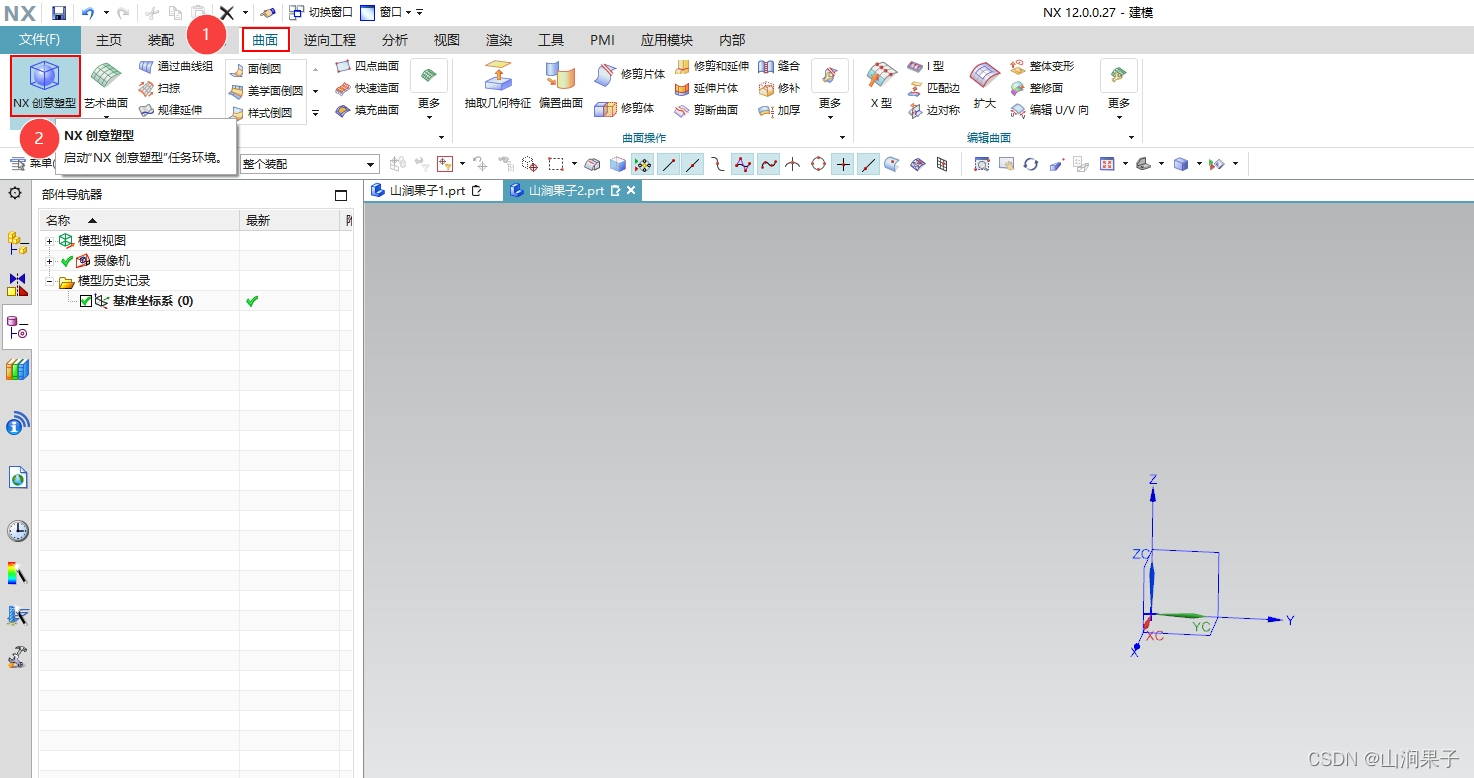

在UG NX 12功能区布局且为轻量化主题类型的界面中，NX创意塑形启动命令的位置如下图所示：

认识框架和实体

NX创意塑形只有两个设计元素（特征）：框架和实体。只有真正理解这两个元素，才能更好地学习如何进行自由塑形。

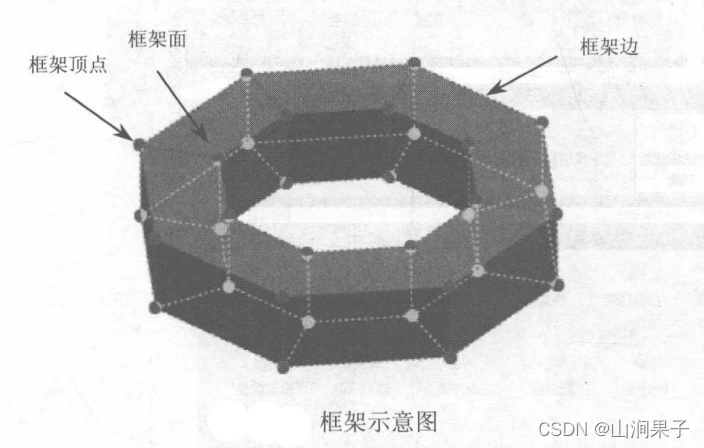

“框架”也叫“控制框架”，是用来控制实体形状的可被选取框。框架是假想的，实际并不存在，仅仅在NX创意塑形环境中显示，在建模环境下是不存在且不显示的。框架分框架顶点、框架边和框架面，如下图所示。

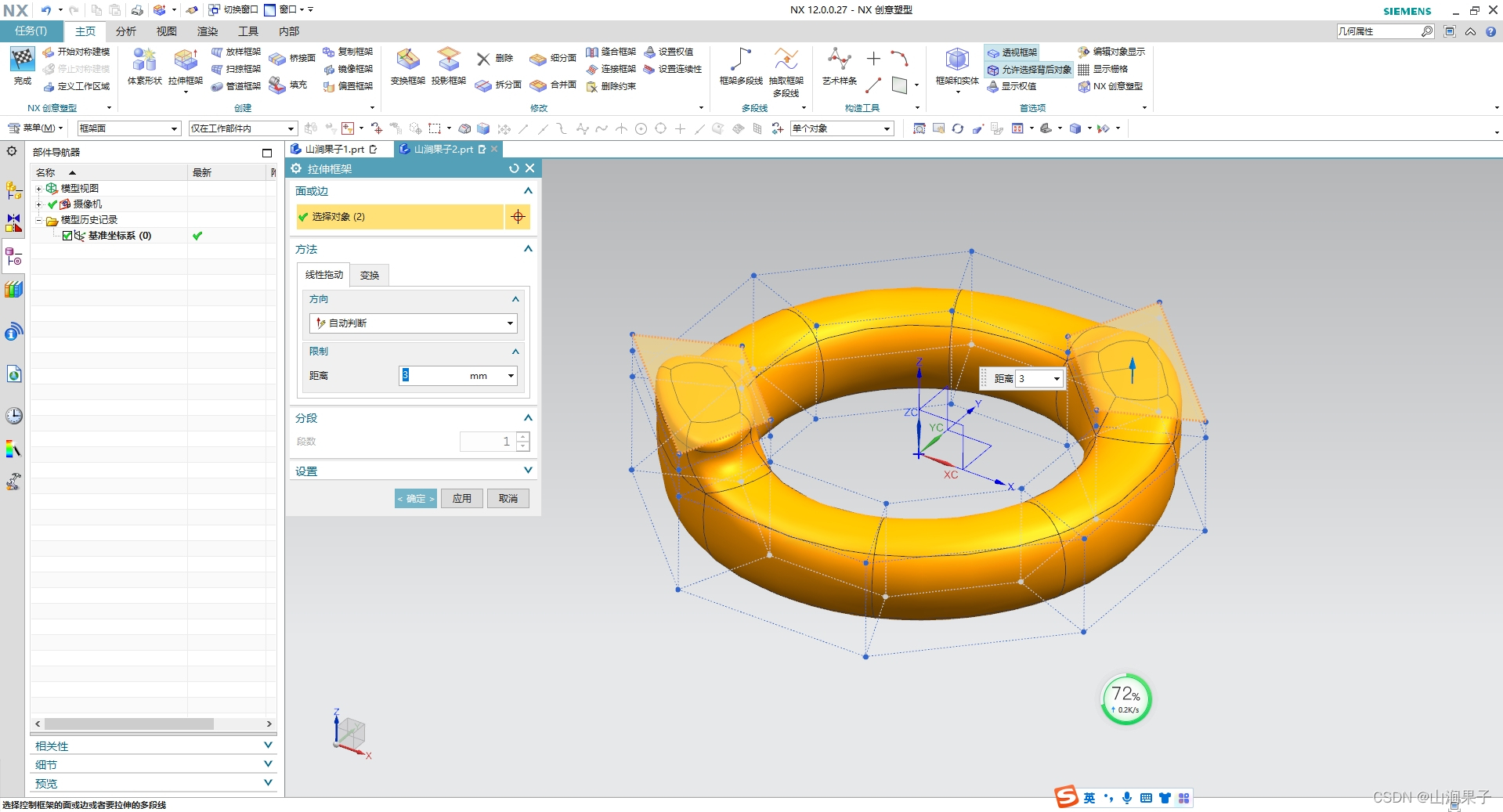

框架之所以叫控制框架，是因为其顶点、边和面都是可以进行操作和编辑的，以此来改变实体形状。

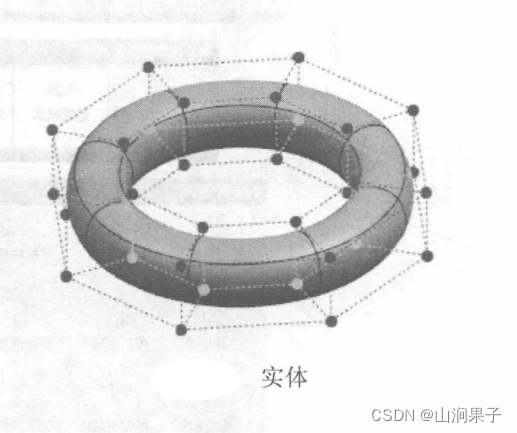

NX创意塑形环境中的“实体”其实并非是真正意义上的实心物体，其性质是曲面。实体被包含在控制框架内，如下图所示。

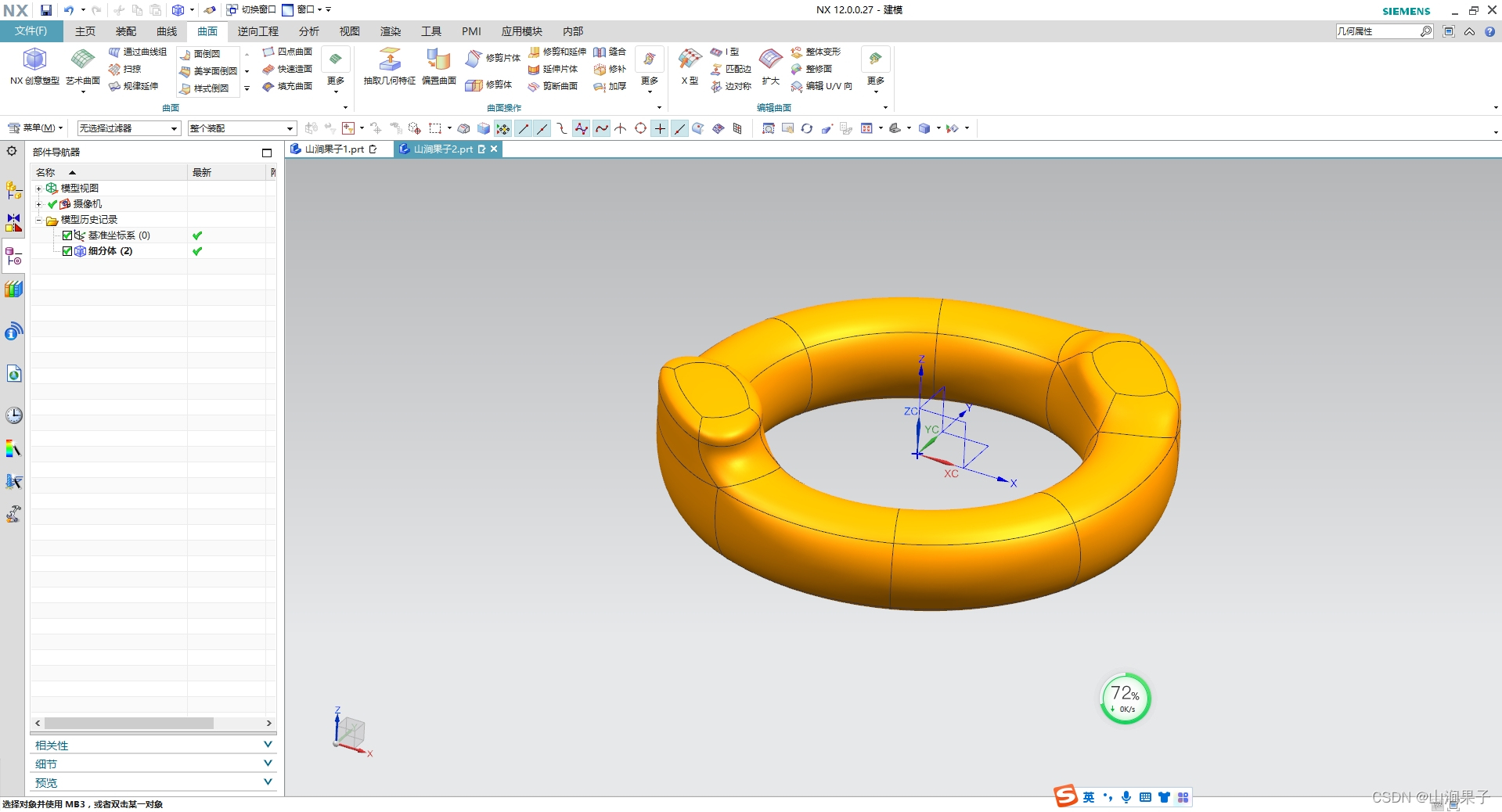

在NX创意塑形环境中，实体自身是不能进行操作和编辑的，只能通过控制框架进行操作。当然退出NX创意塑形环境后，可以在建模环境下进行编辑和操作。

认识细分几何体 和细分体

这里不得不讲解细分几何体和细分体的概念。在NX创意塑形环境中，一个实体由多个细分体构成，所有建模操作都可以称为“细分建模”。

细分几何体就是单个框架面中包含的几何元素（即框架顶点、框架边和框架面），如下图所示。
