中望3D 2024 草图拾取问题

最新推荐文章于 2024-08-04 14:03:18 发布
最新推荐文章于 2024-08-04 14:03:18 发布
阅读量904 收藏 2
点赞数 1
分类专栏： 工业软件 中望3D CAD 文章标签： 工业软件 CAX CAD
版权声明：本文为博主原创文章，遵循 CC 4.0 BY 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_43911798/article/details/136744009
版权
本文介绍了解决草图设计时遇到的无法选中任何对象的问题，原因是过滤器选项为空。只需点击【过滤器】，选择【全部】并退出，即可恢复正常对象选择功能。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

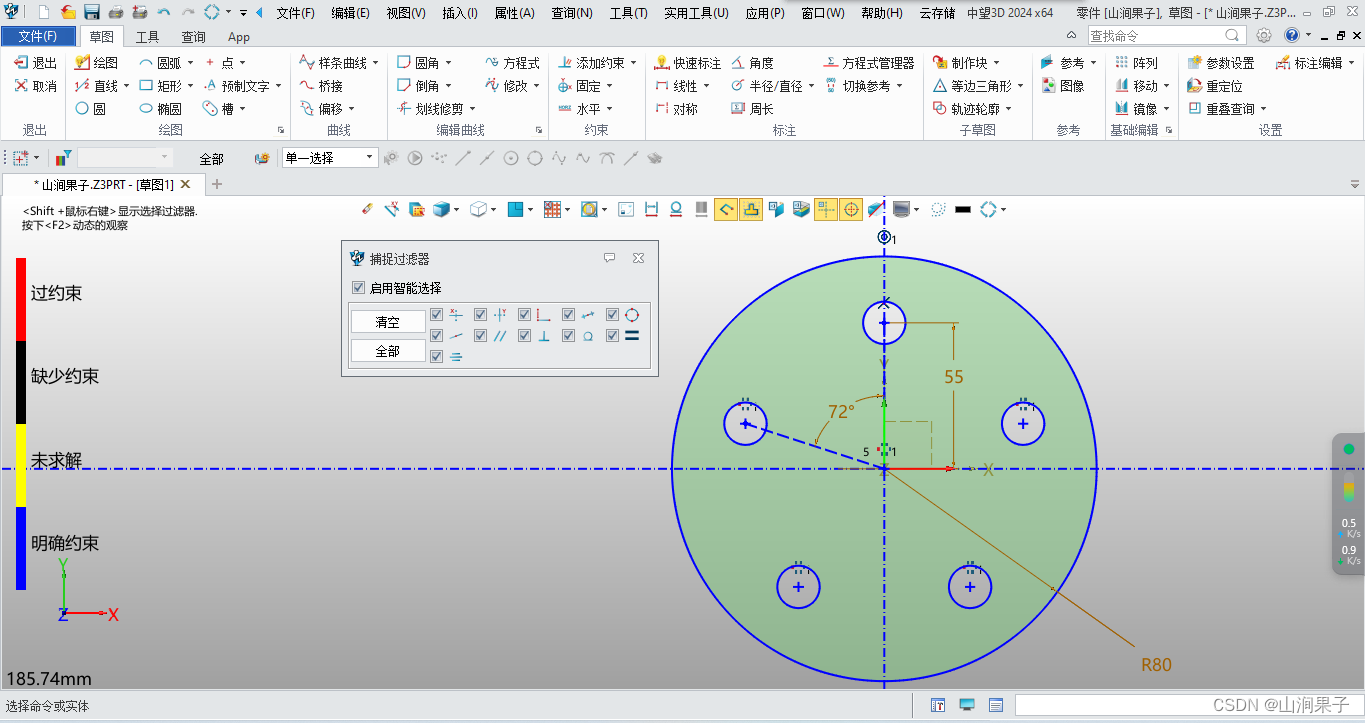

有时候在草图中因为未知问题，会突然选不中任何对象，这是由于草图过滤器选项全空导致的。

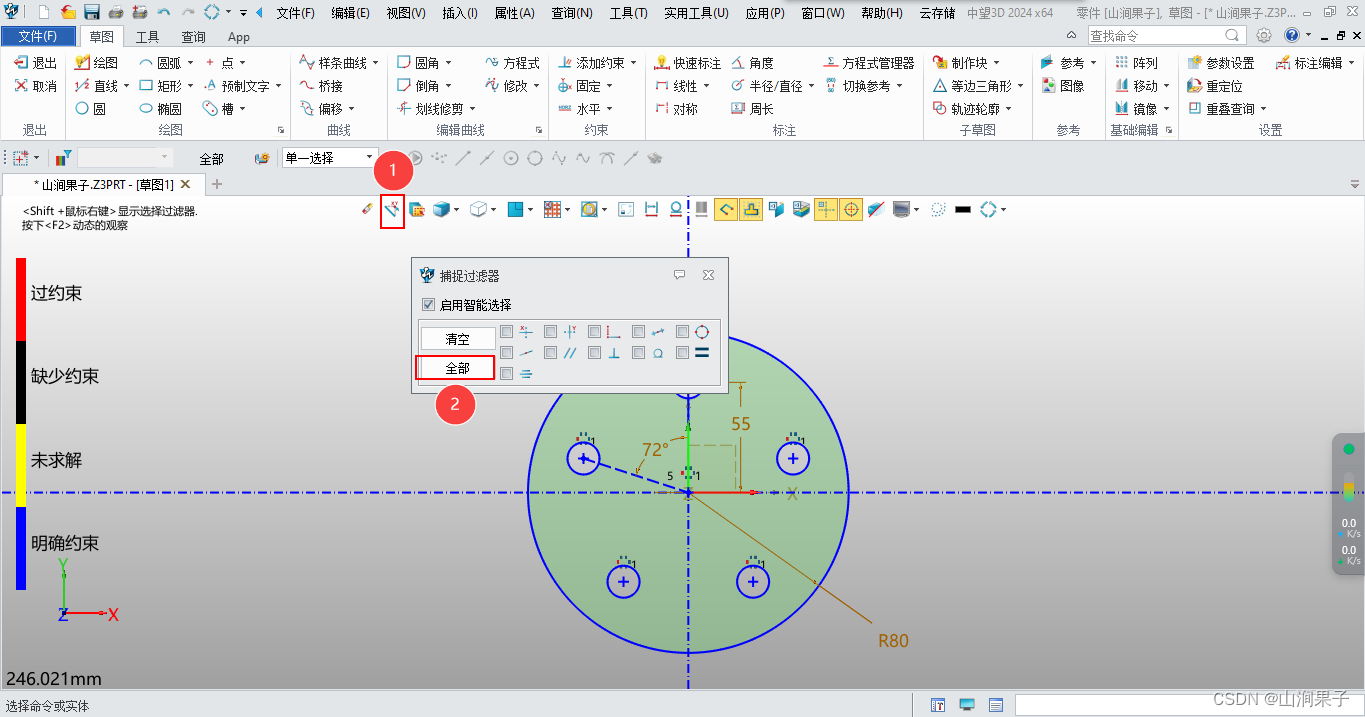

点击草图【过滤器】，选择【全部】，再退出即可。
在这里插入图片描述
在这里插入图片描述
