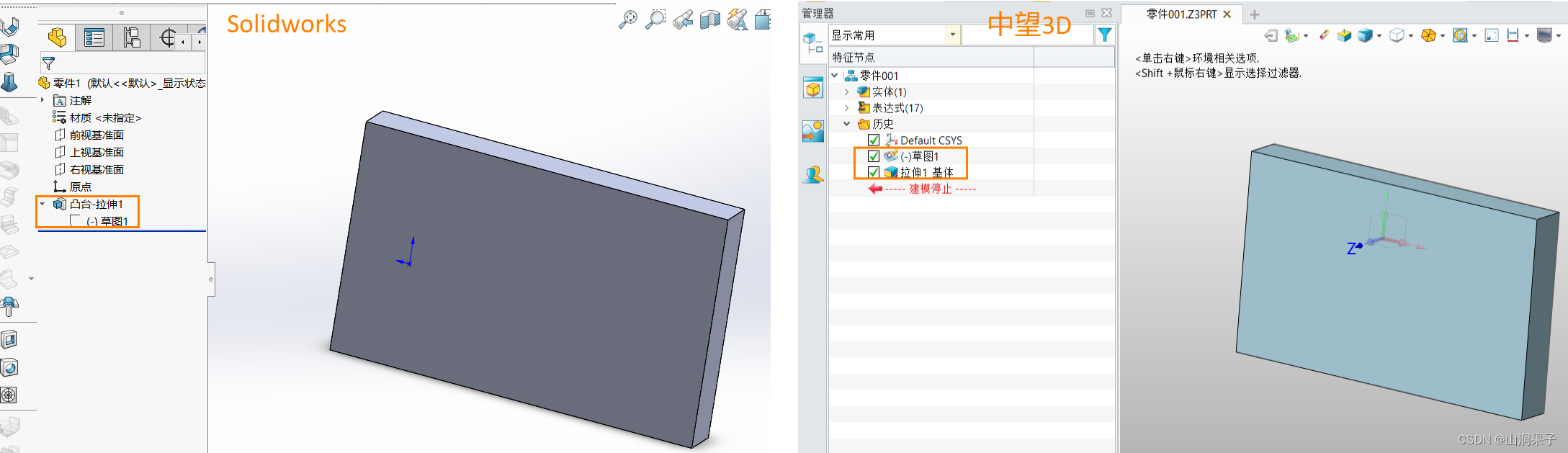

中望3D是如何实现类似Solidworks一样的内置草图方式？
在这里插入图片描述

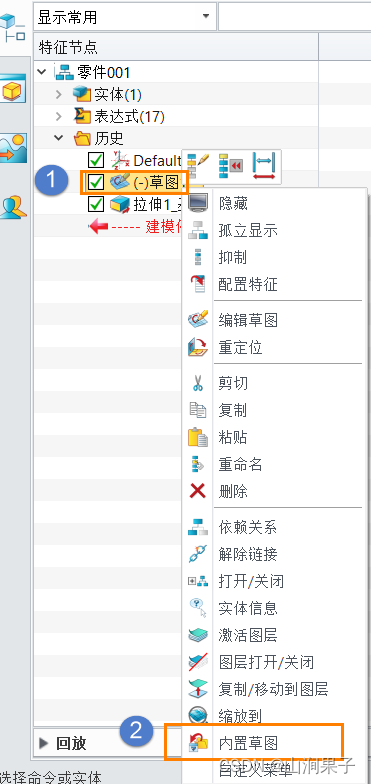

1.先绘制的草图，在创建造型命令的情况下，右键【草图】----【内置草图】即可.
在这里插入图片描述

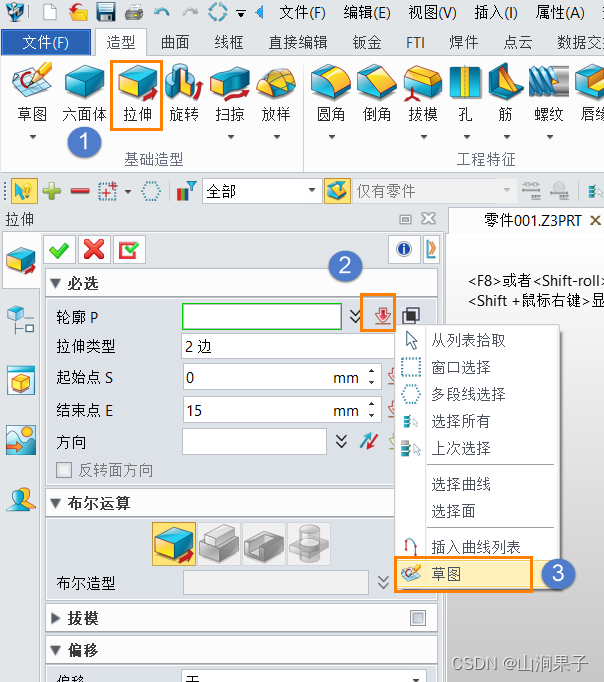

2.当直接创建造型命令时，如【拉伸】命令，可在【轮廓P】下拉菜单选择【草图】
在这里插入图片描述

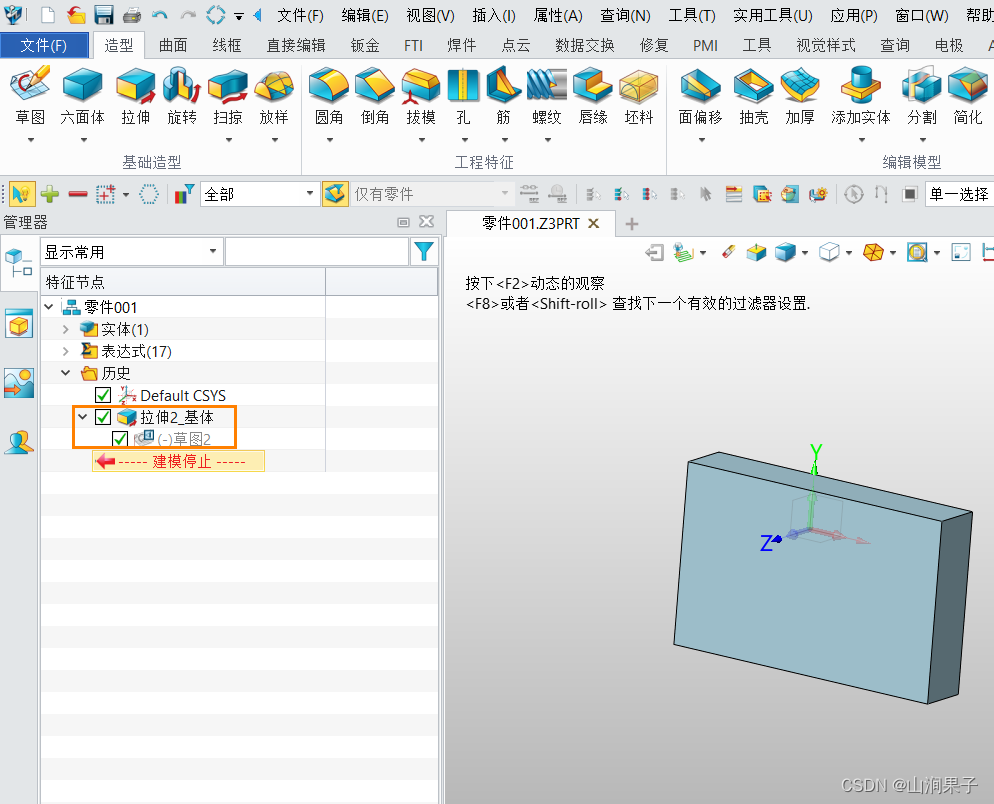

3.通过以上两种方式都可以实现和SOLIDWORKS一样的内置草图。
