本文介绍了在设计过程中利用软件工具如【线框】和【曲面U/V素线】，以及【多样】功能中的【选择面】技巧，将u/v数目设置为1，来快速定位并生成面的中心线的方法。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

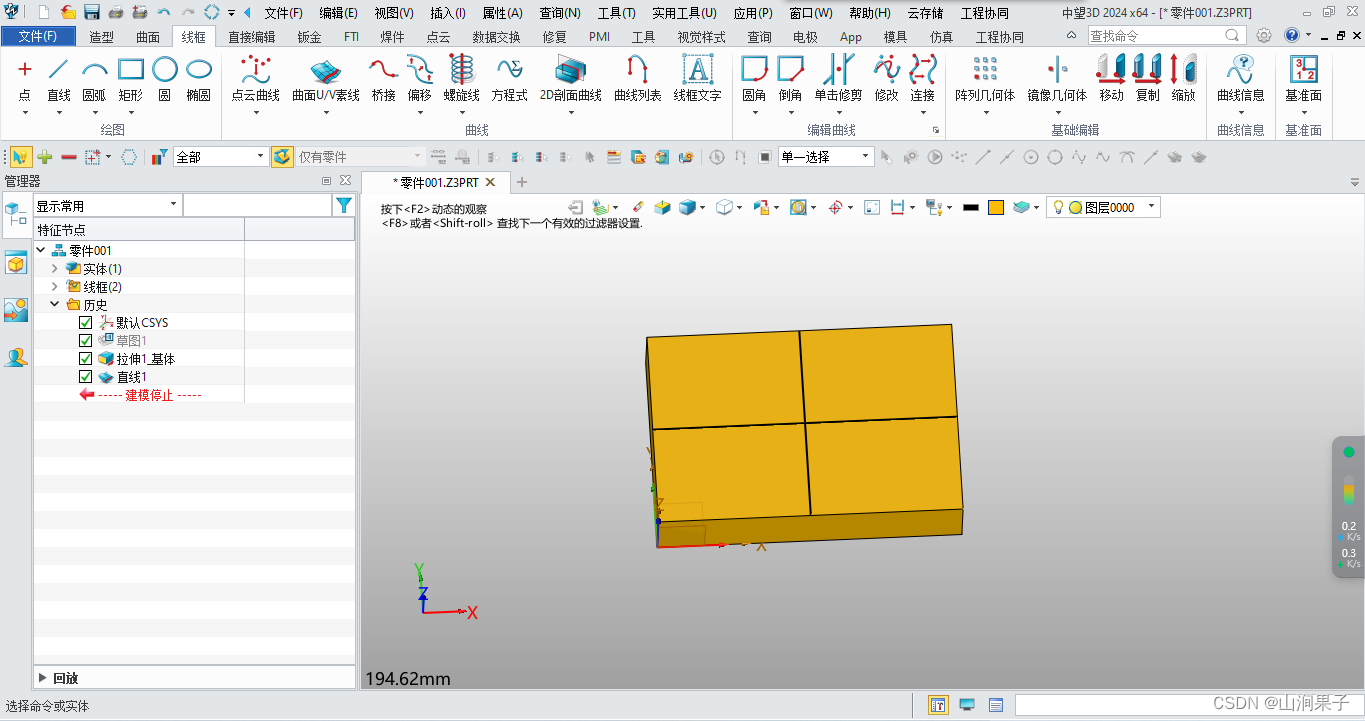

在设计中怎么快速生成面的中心线来辅助我们定位设计
在这里插入图片描述

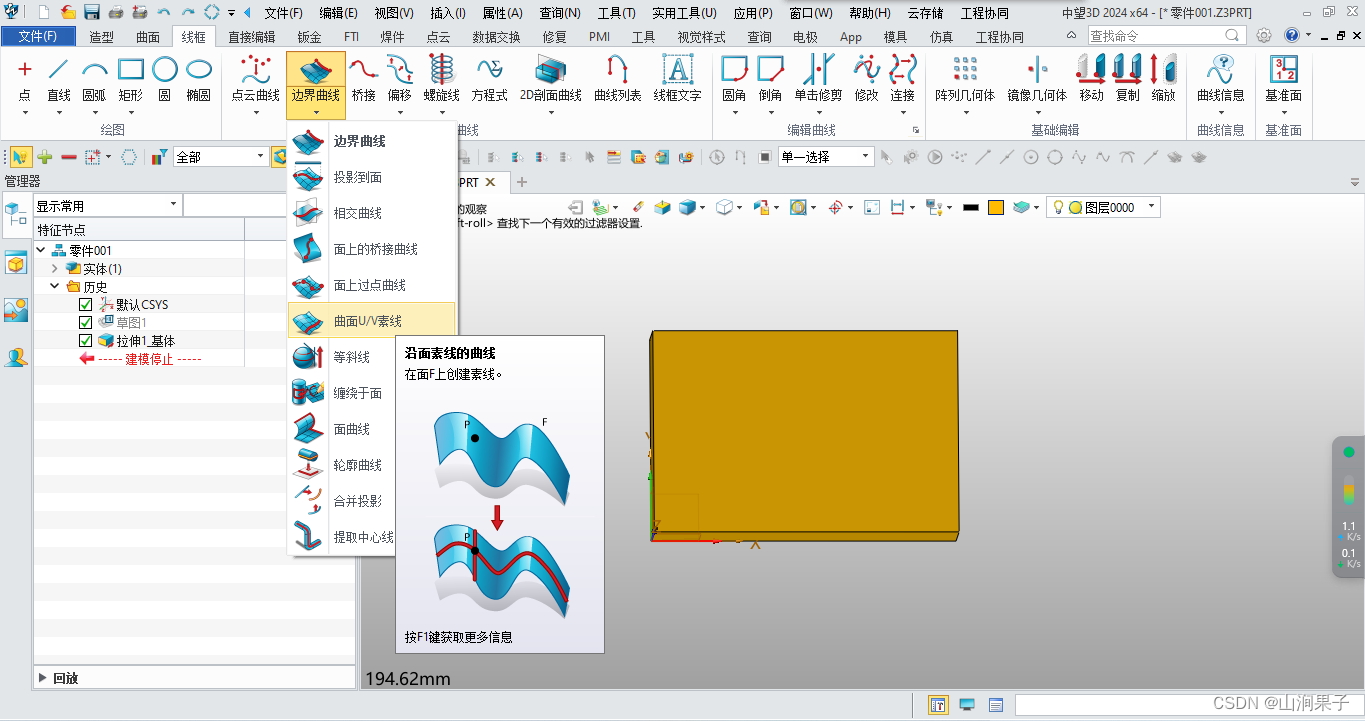

1.使用【线框】-【曲面U/V素线】
在这里插入图片描述

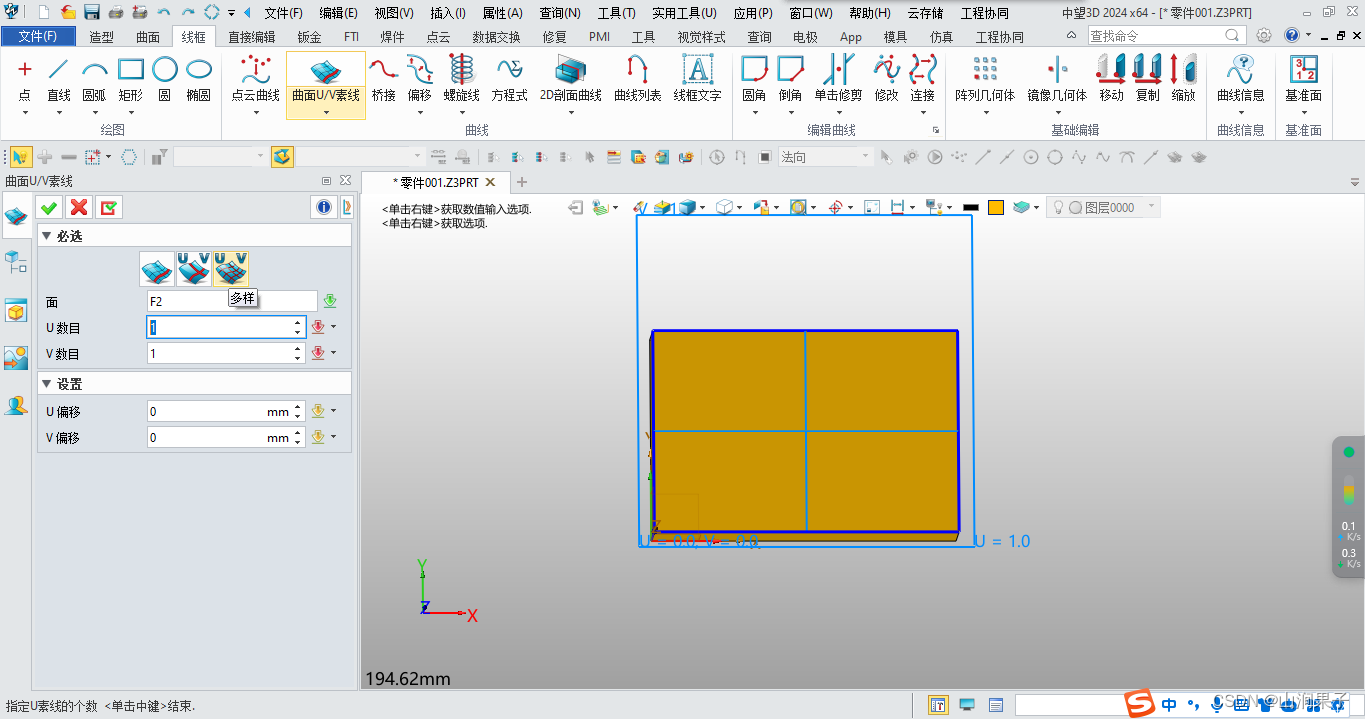

2.点击【多样】-【选择面】-将u/v数目改为【1】

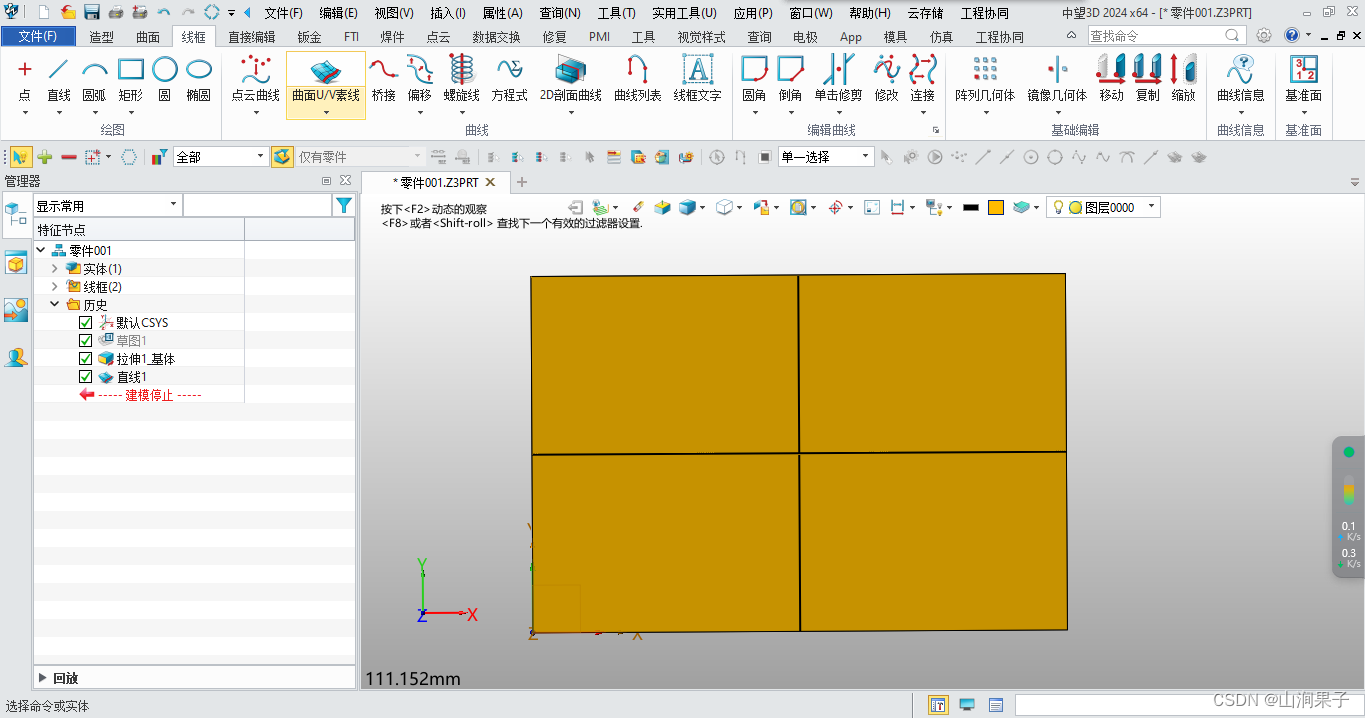

在这里插入图片描述
在这里插入图片描述
