中望3D2024拉伸——布尔减反向切除

最新推荐文章于 2025-02-13 08:34:51 发布
最新推荐文章于 2025-02-13 08:34:51 发布
阅读量2.8k 收藏
点赞数 3
分类专栏： 中望3D 工业软件 CAD 文章标签： 工业软件 CAX CAD
版权声明：本文为博主原创文章，遵循 CC 4.0 BY 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_43911798/article/details/136755959
版权

在实际的设计过程中，有时候需要参考已有的边界线，通过反向切除来实现相关效果。

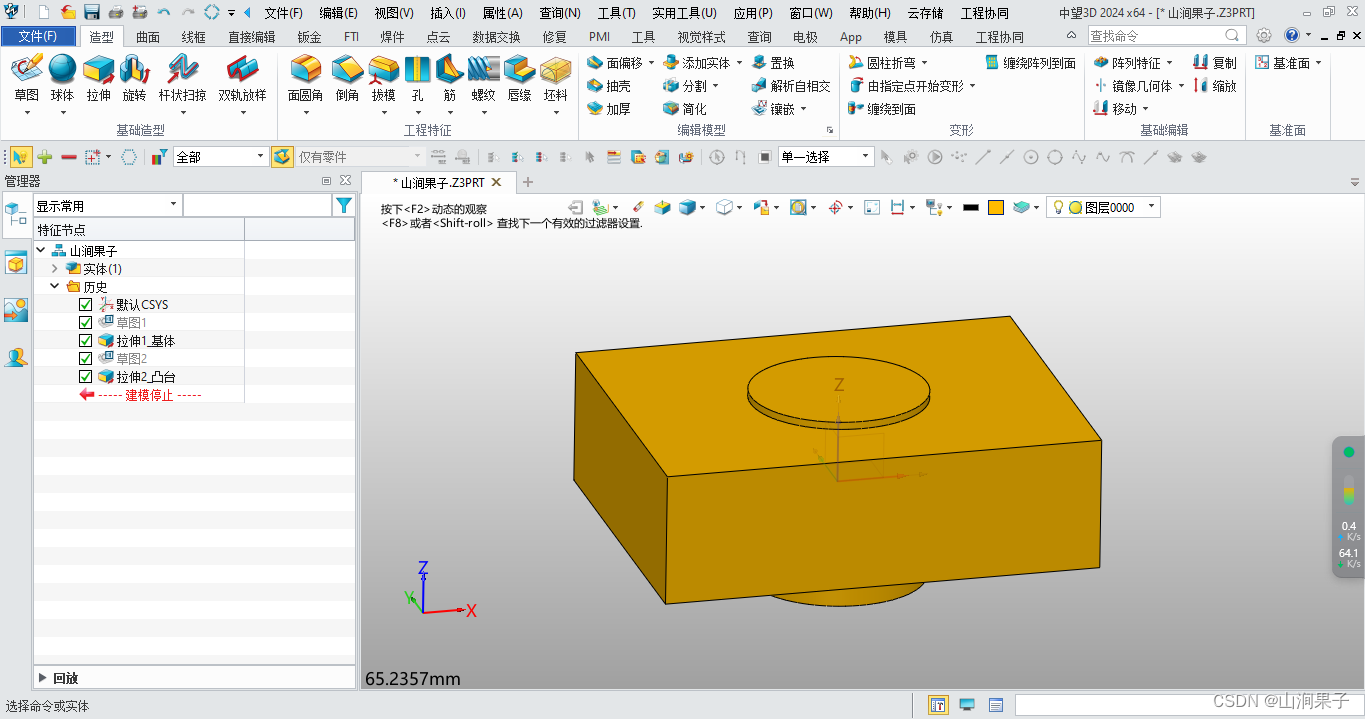

1.点击【拉伸】命令，选择绘制好的草图轮廓

在这里插入图片描述

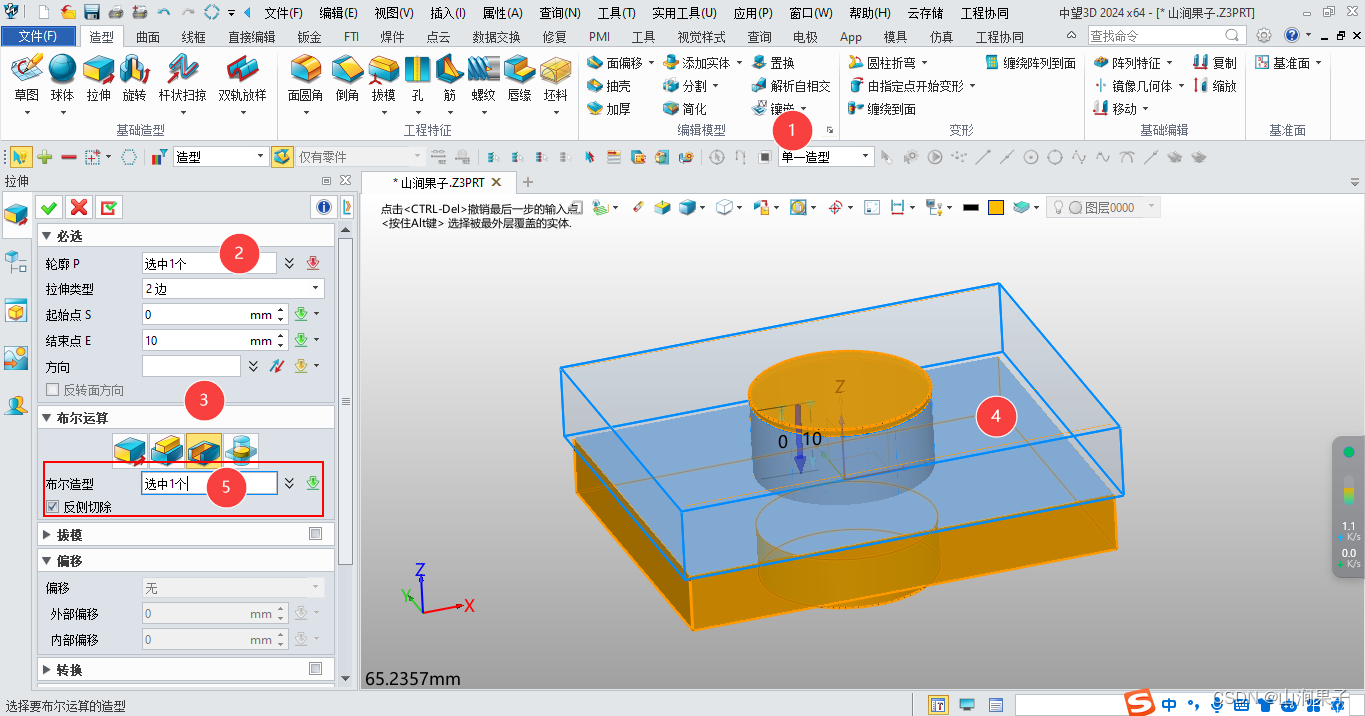

2.设定【拉伸类型】和尺寸，选择【布尔减运算】，选择【布尔造型】。勾选左下方【反侧切除】复选框，点击【确定】，完成反向切除操作。

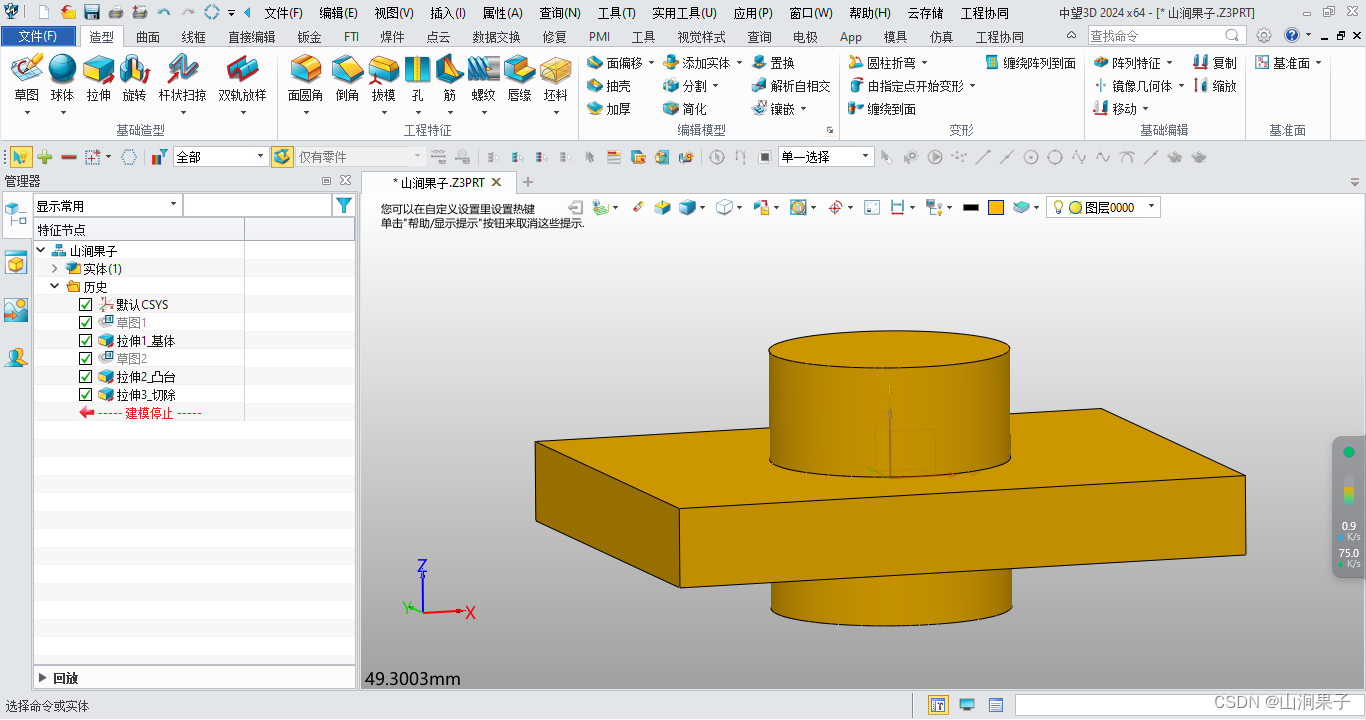

在这里插入图片描述
在这里插入图片描述
