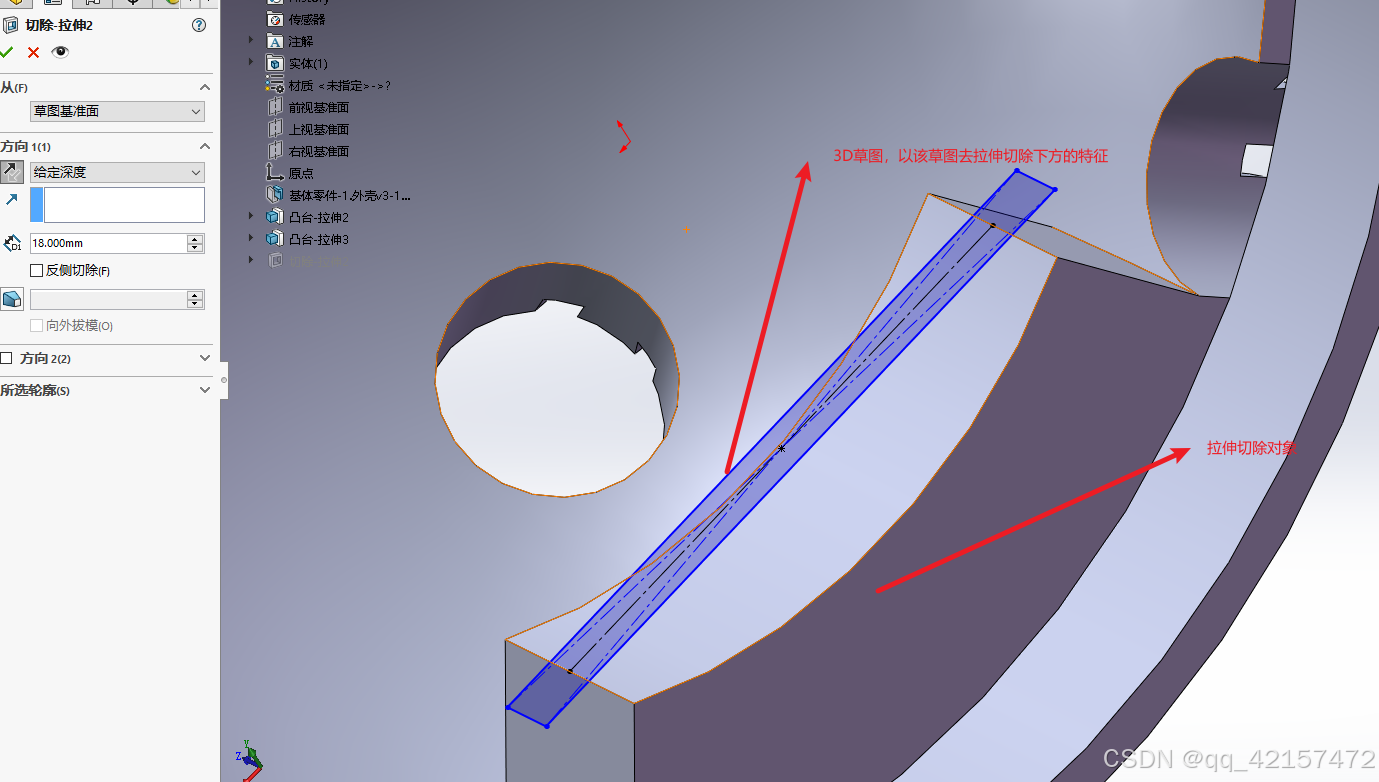

2D草图拉伸切除时的方向默认是垂直于草图平面的，而对3D草图进行拉伸切除时则需要指定方向如下图：

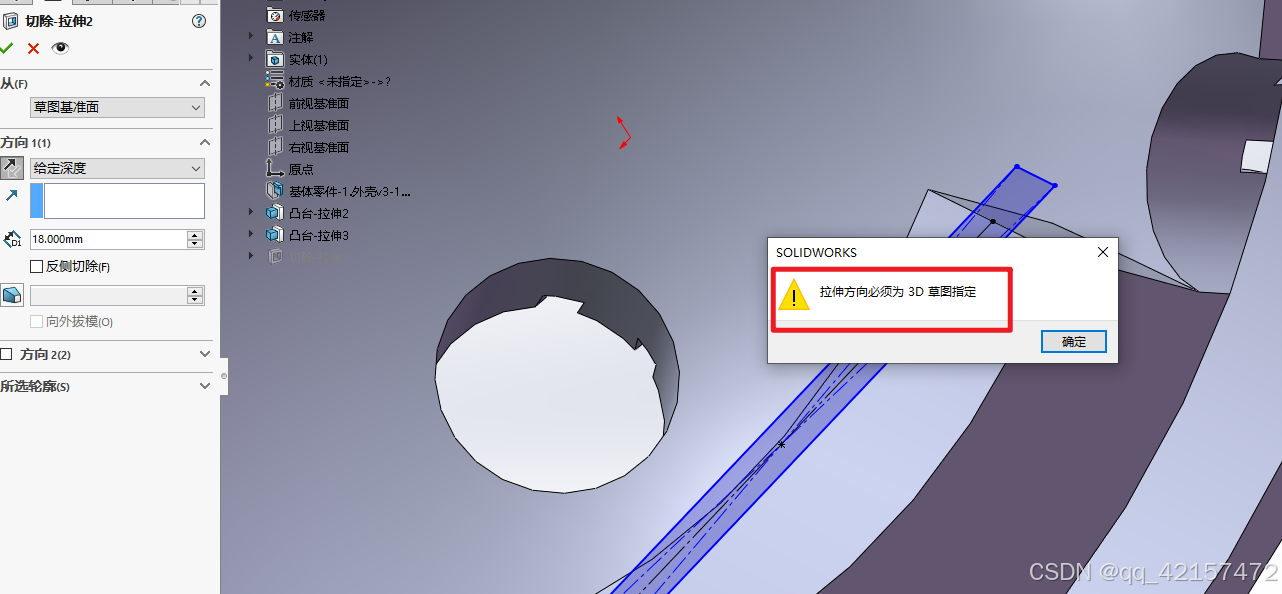

直接拉伸时会提示“拉伸方向必须为3D草图指定”

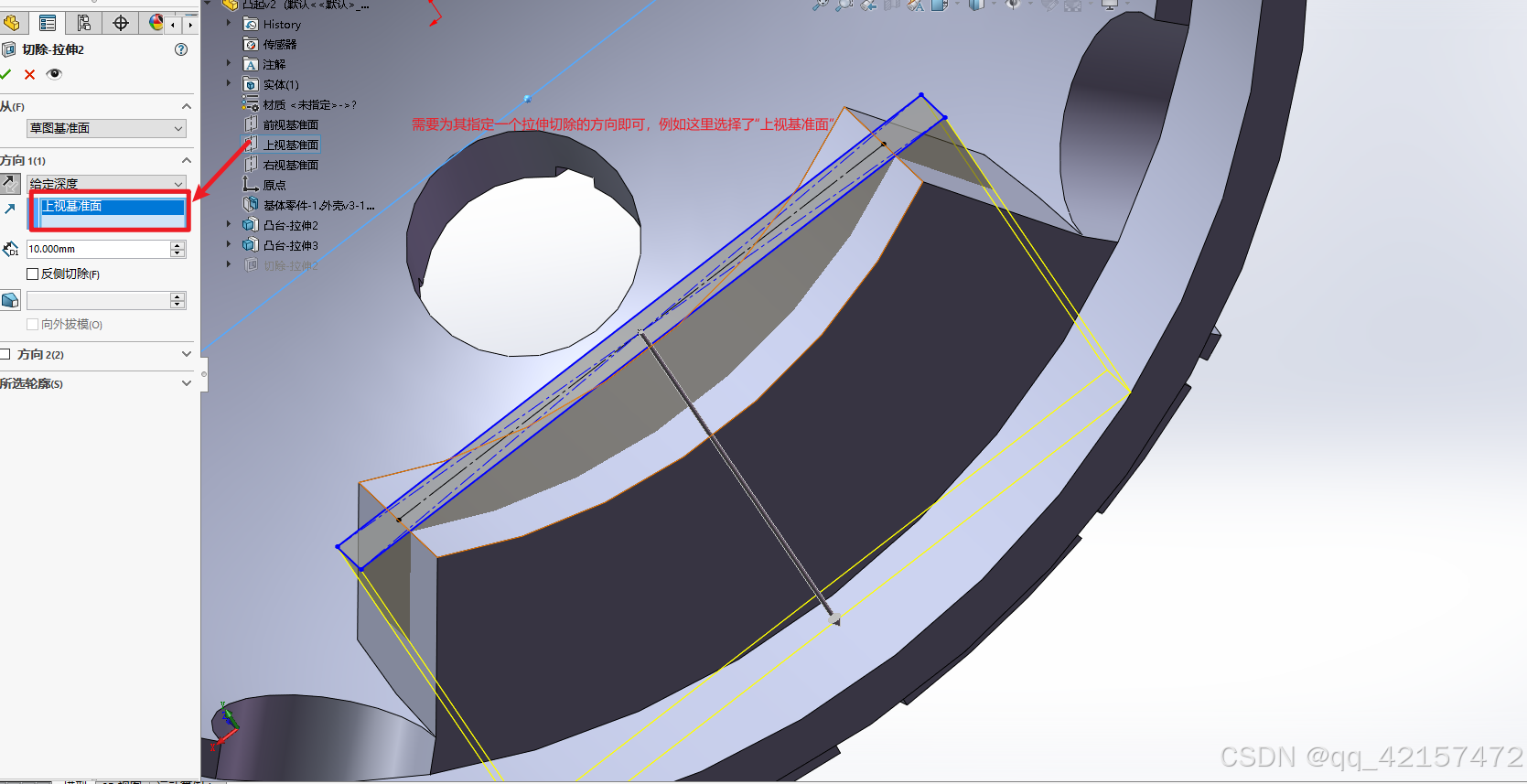

需要为其指定一个拉伸切除的方向即可，例如这里选择了“上视基准面”
