NX 2406 物体外形的表达——局部视图

局部视图

如只需表示物体上某一部分的形状时，可不必画出完整的基本视图，而只把该部分局部结构向基本投影面投射即可。这种将物体的某一部分向基本投影面投射所得的视图称为局部视图。

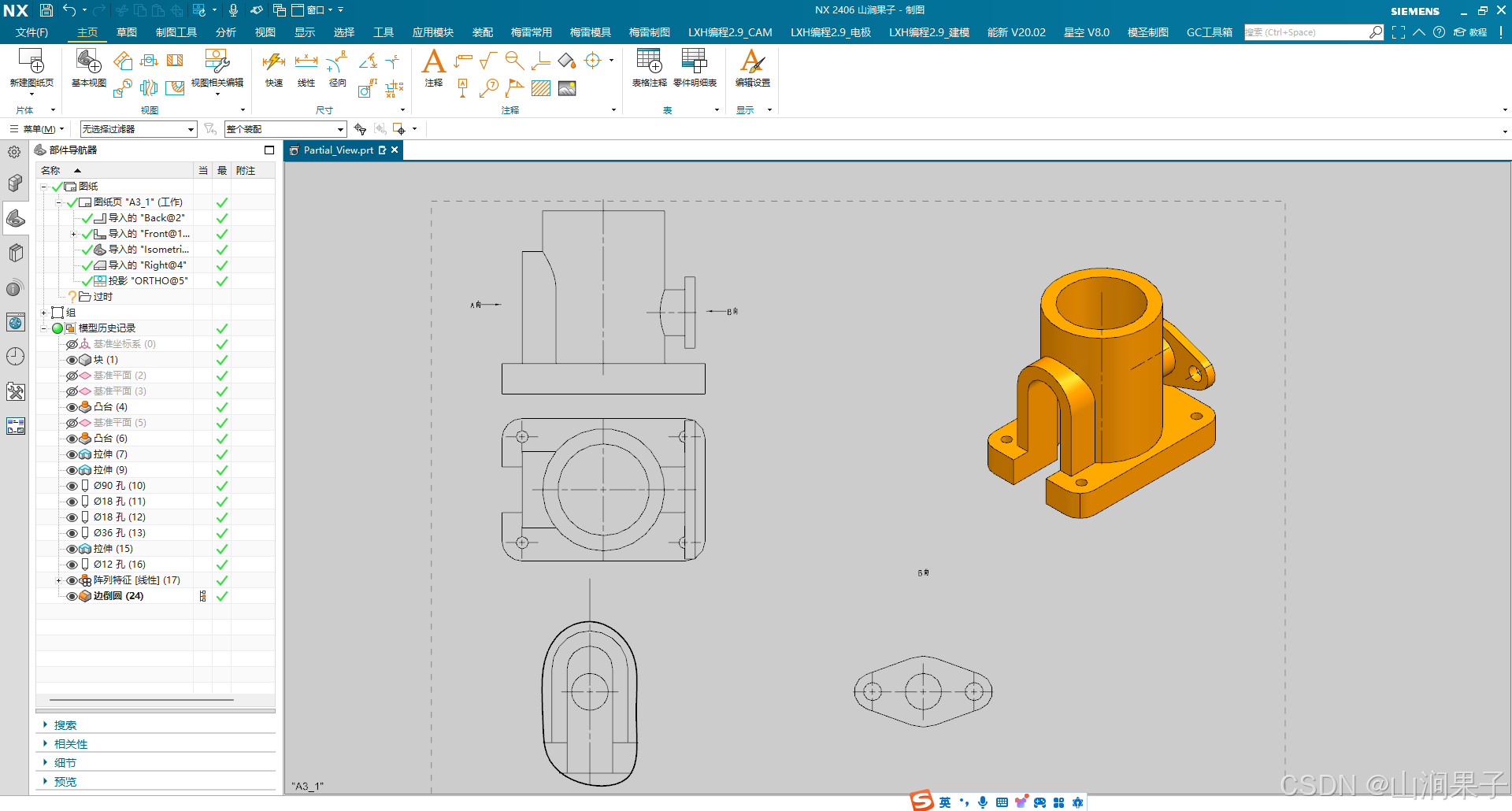

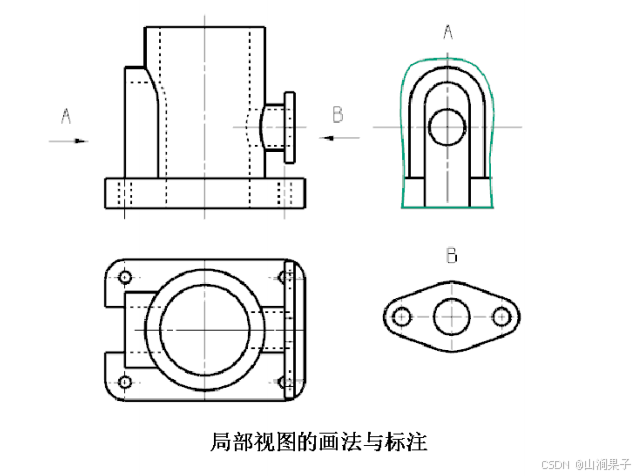

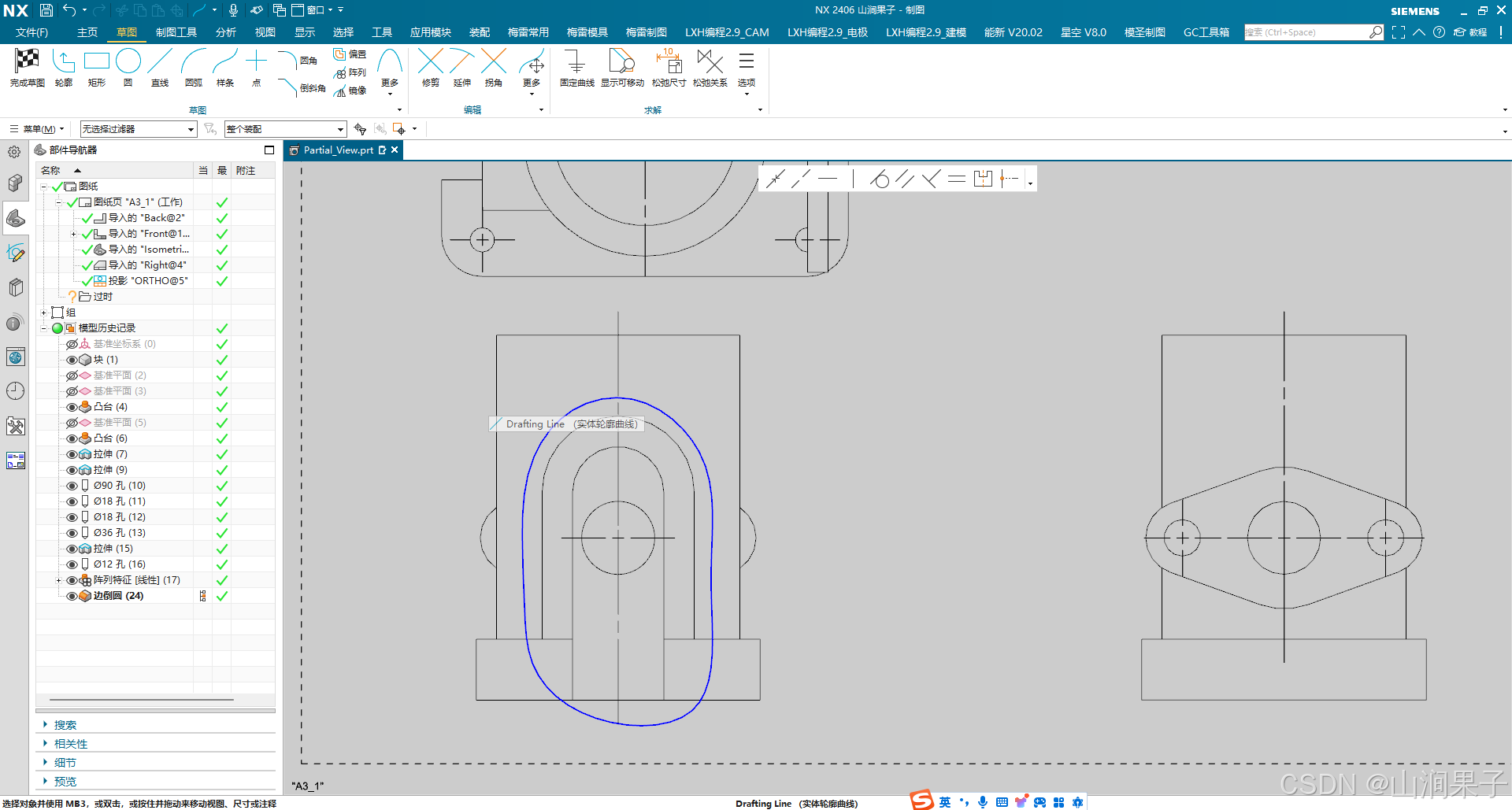

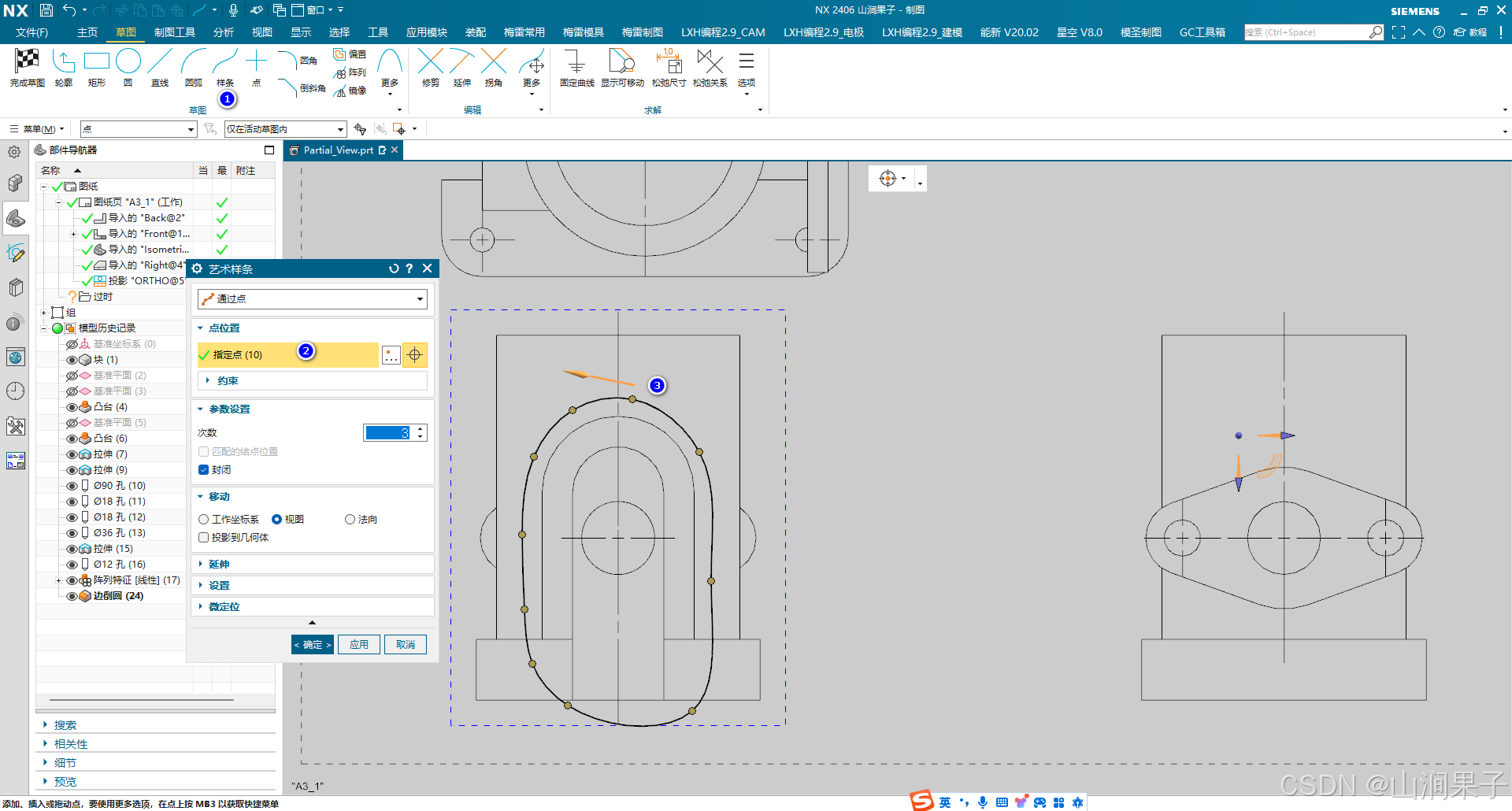

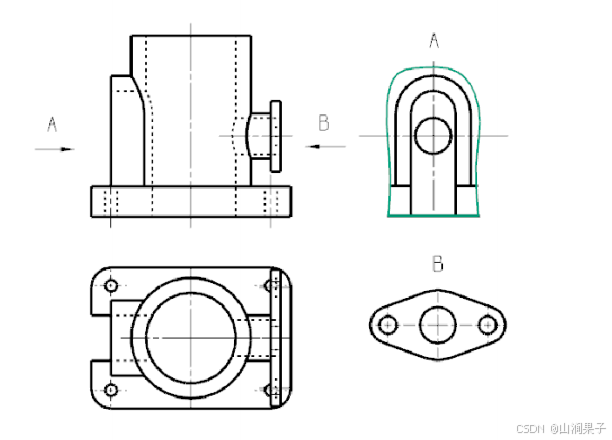

由于局部视图所表达的只是物体某一部分的形状，故需要画出断裂边界，其断裂边界用波浪线表示（也可用双折线代替波浪线），如上图中的"A”.但应注意以下几点：
（1）波浪线不应与轮廓线重合或在轮廓线的延长线上。
（2）波浪线不应超出物体轮廓线，不应穿空而过。

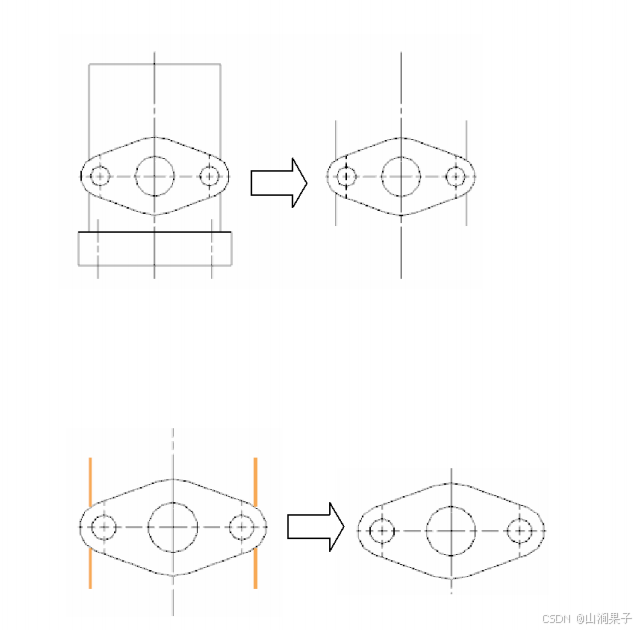

（3）若表示的局部结构是完整的，且外形轮廓线封闭时，波浪线可省略不画图中"B”画局部视图时，一般在局部视图上方标出视图的名称"×”，在相应的视图附近用箭头指明投射方向，并注上同样的大写拉丁字母。

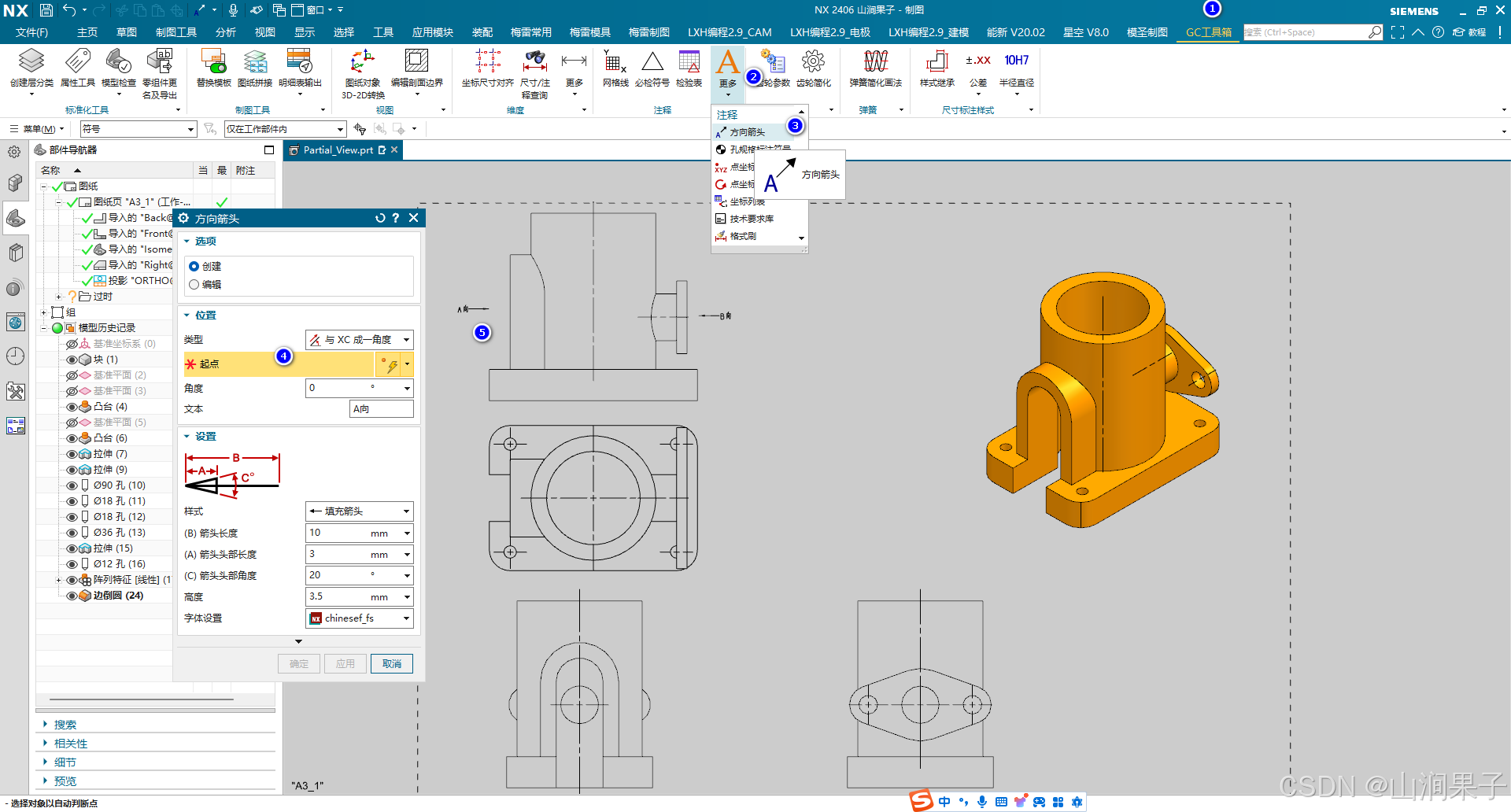

1.在相应视图附近用箭头指明投射方向

关于起点

起点固定在模型上的一个位置到图纸上一个特点位置。用于锚定细节视图中的内容到图纸上，当模型改变时保持视图和它的内容不从图上漂移。

向视图是可自由配置的视图。

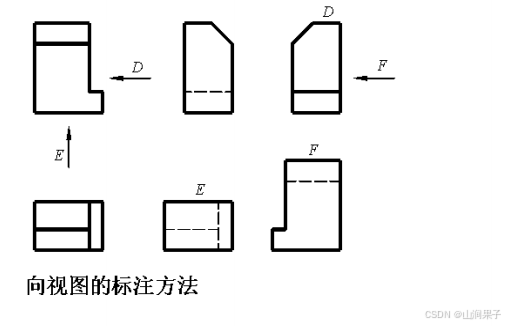

向视图的标注形式：
在视图上方标注"×”（"×”为大写拉丁字母），在相应视图附近用箭头指明投射方向，并标注相同的字母。

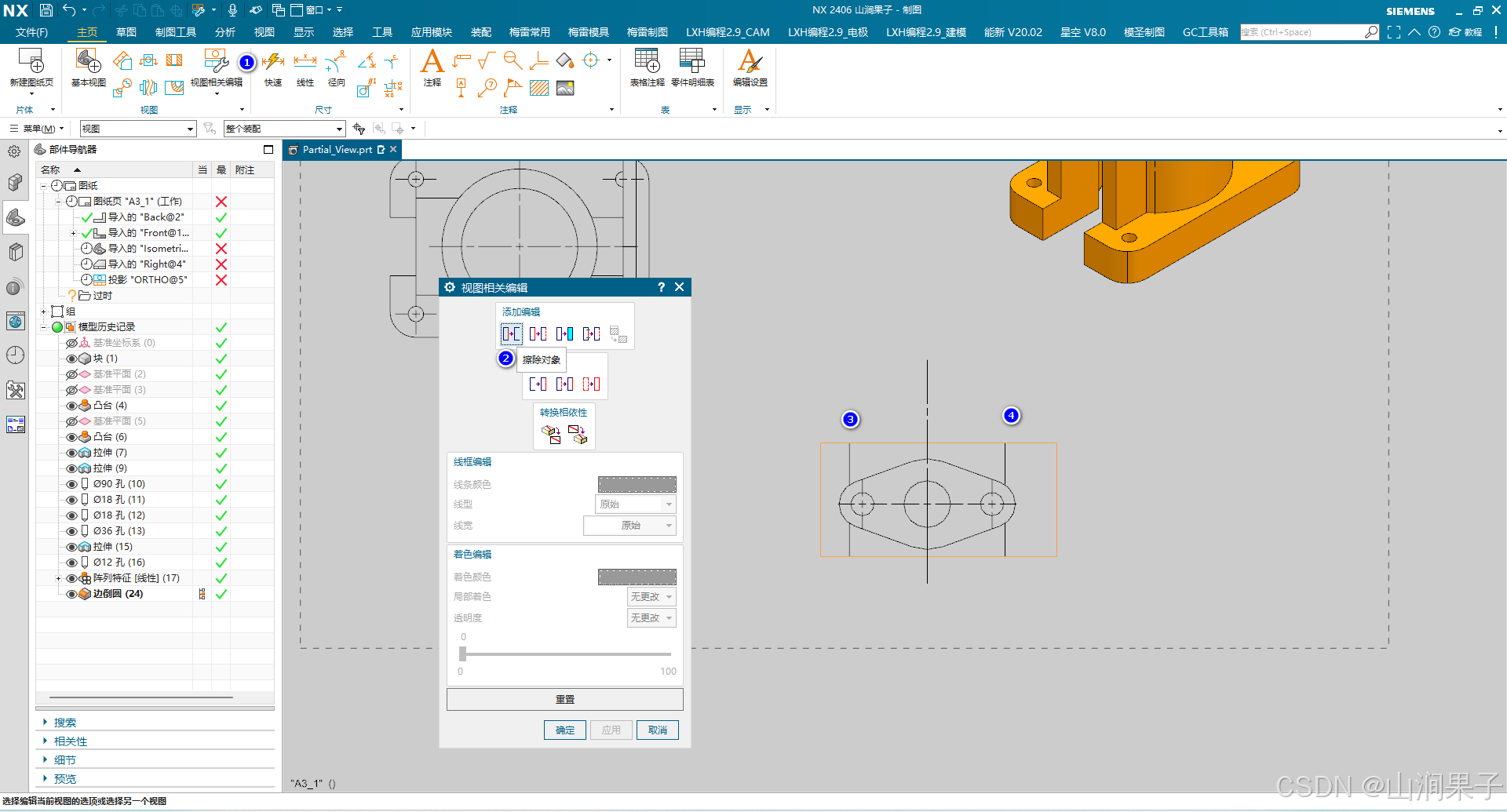

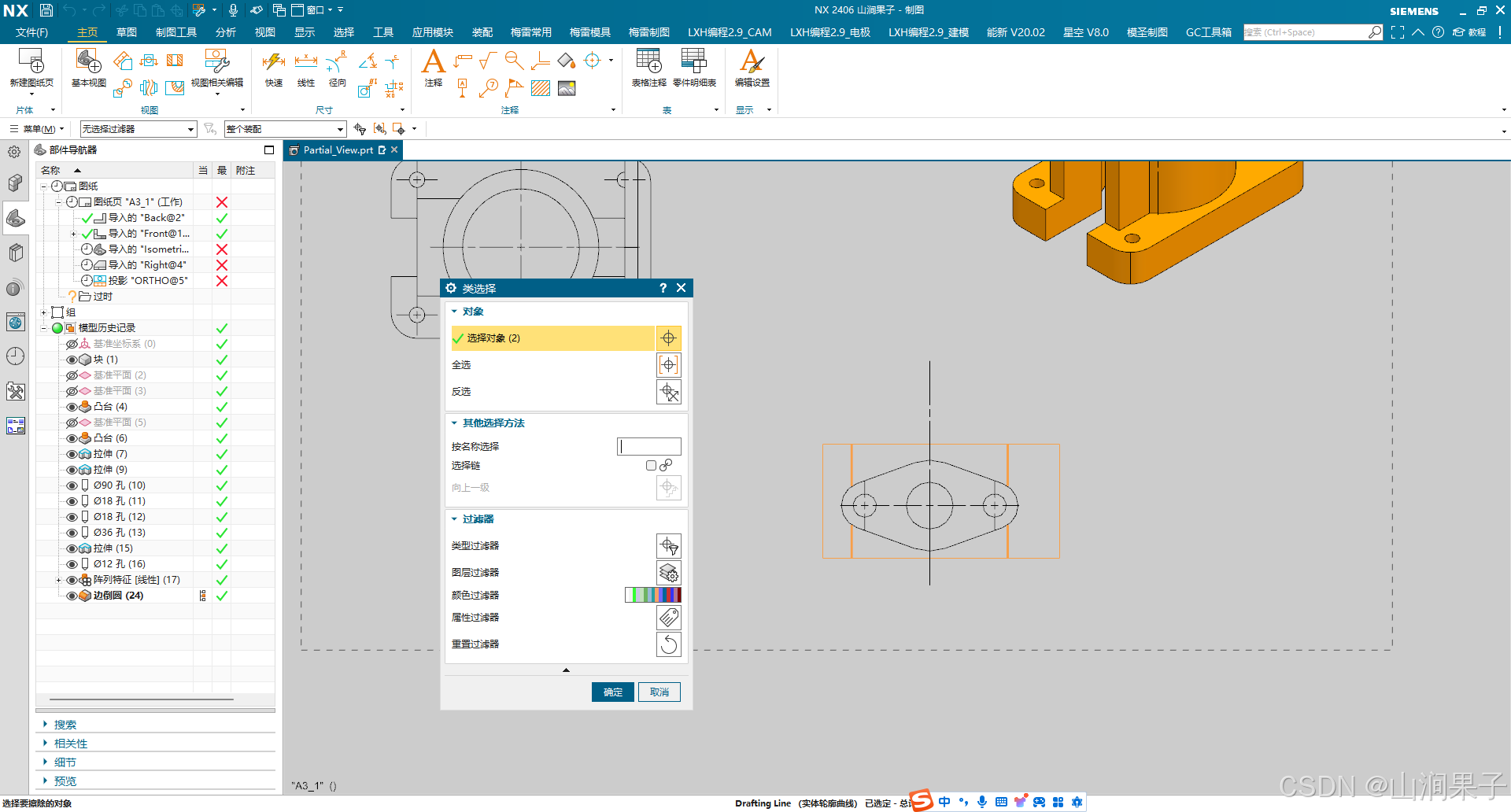

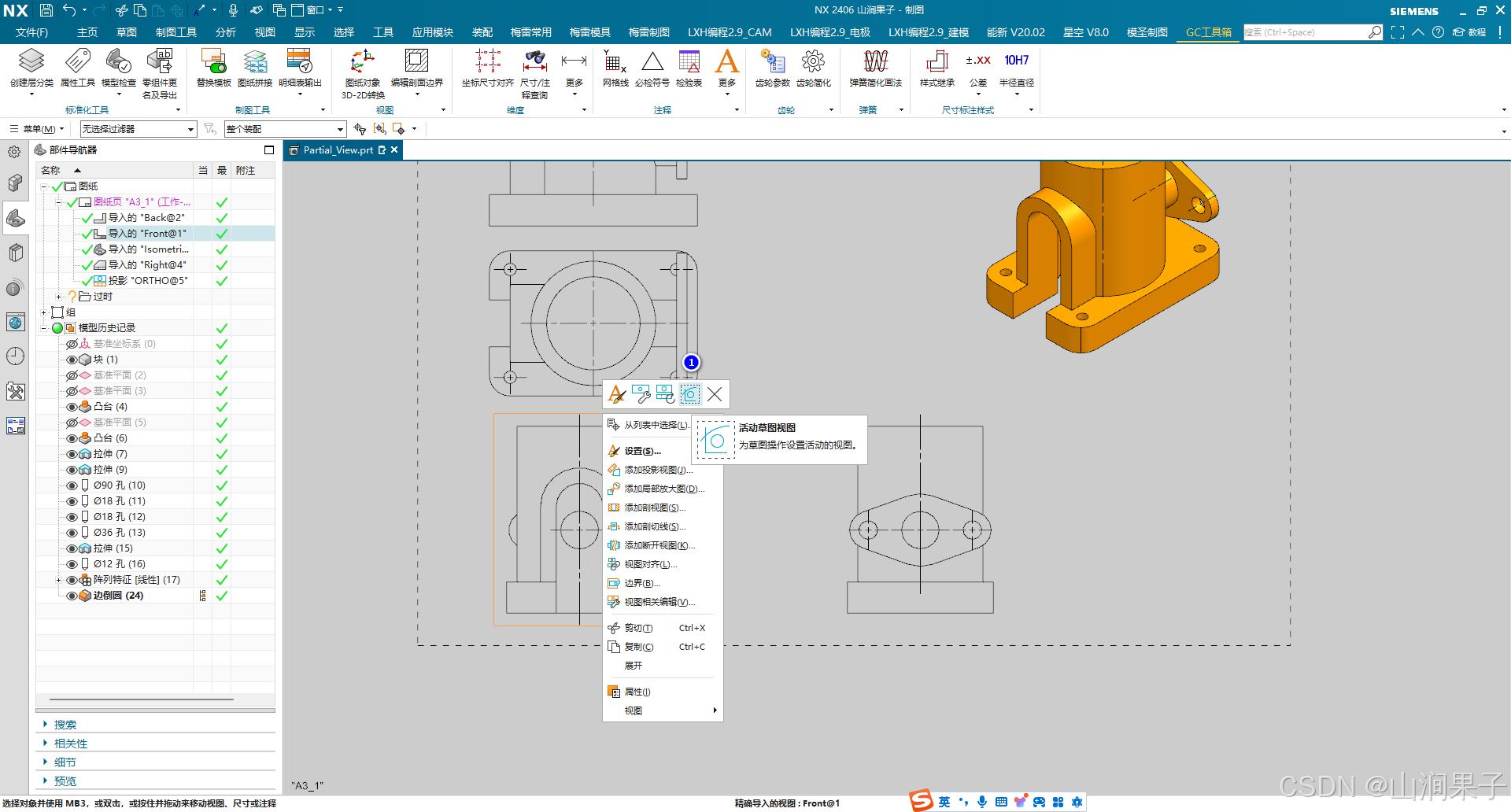

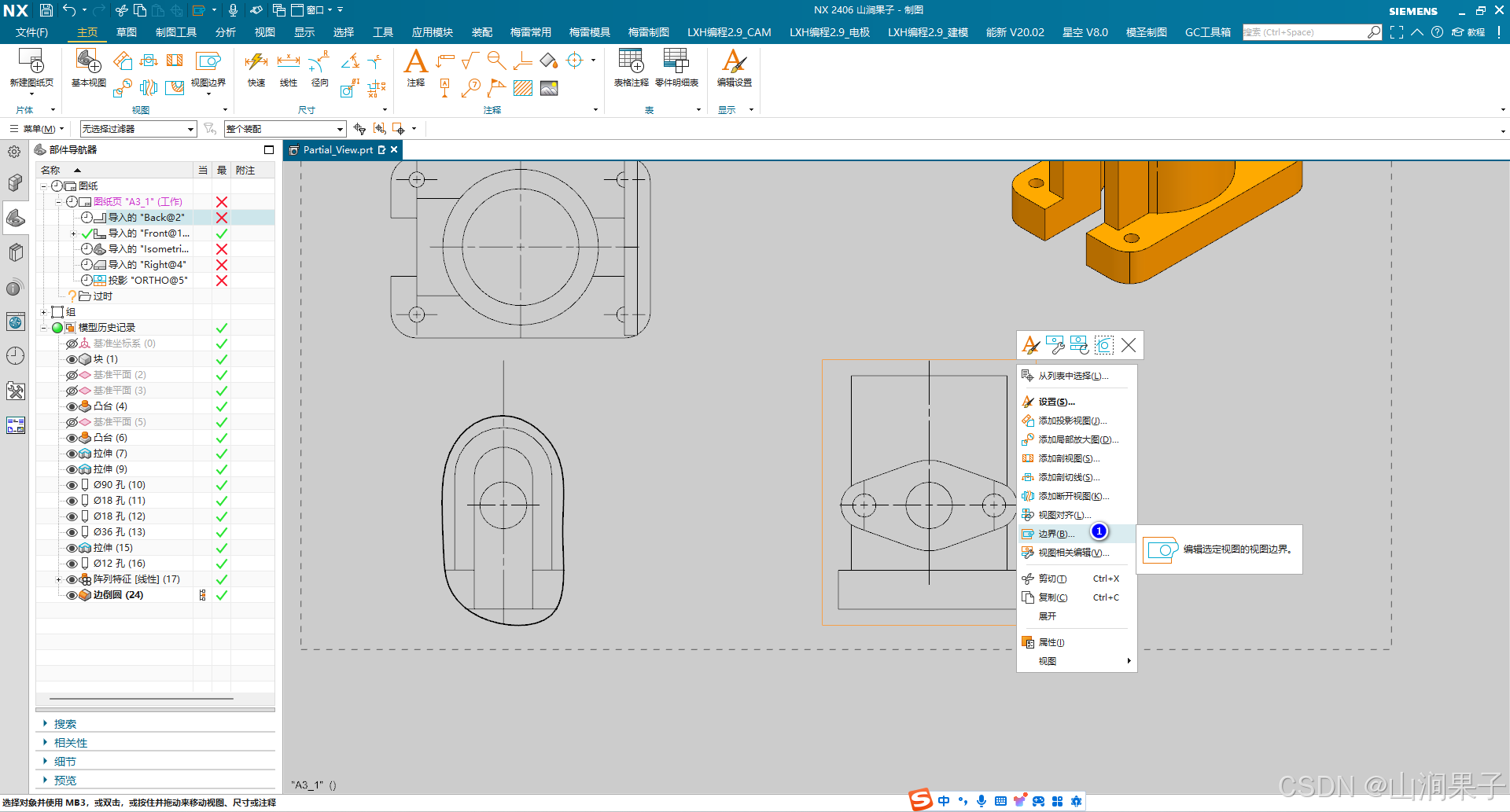

2.建立局部视图

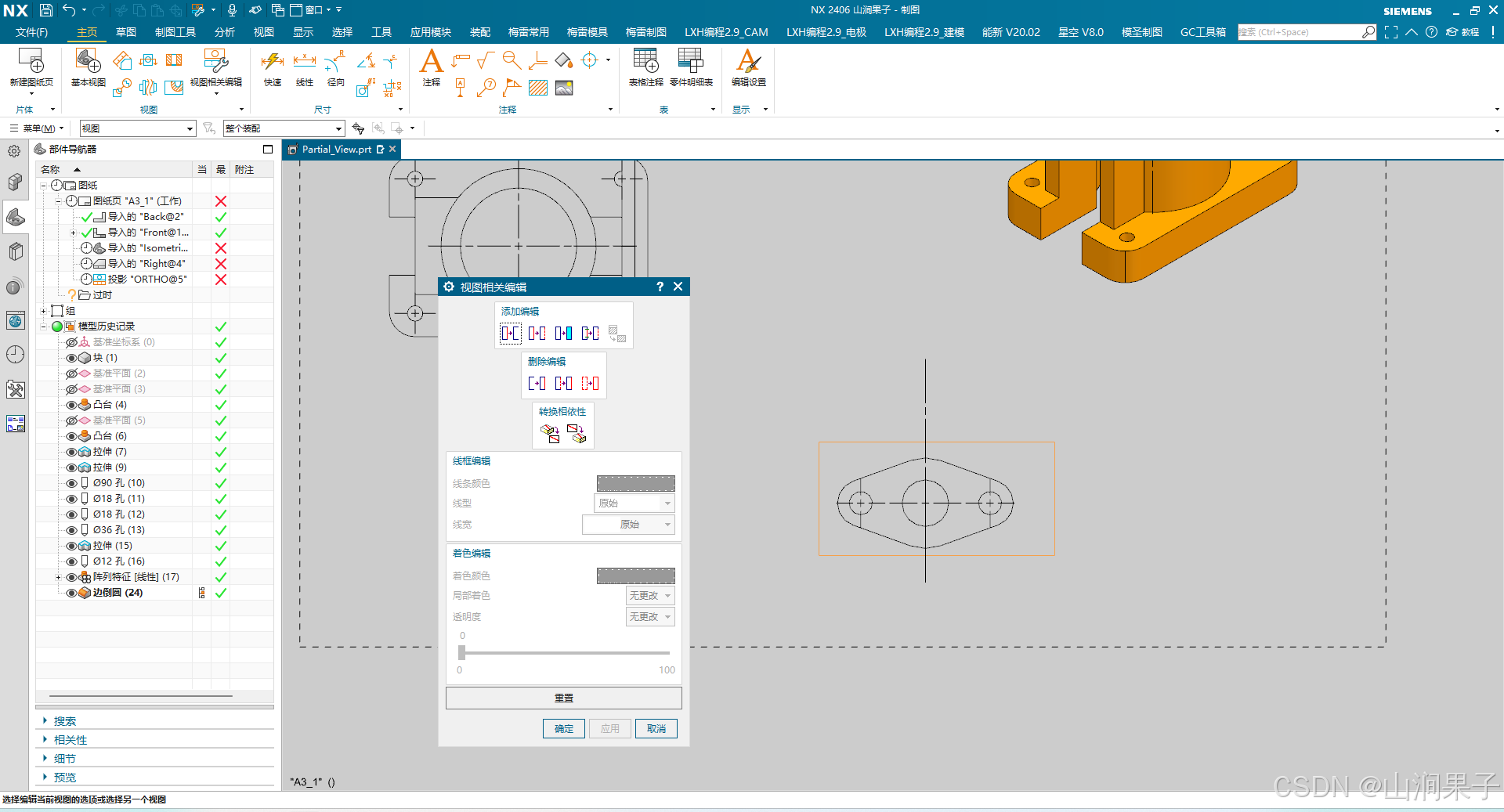

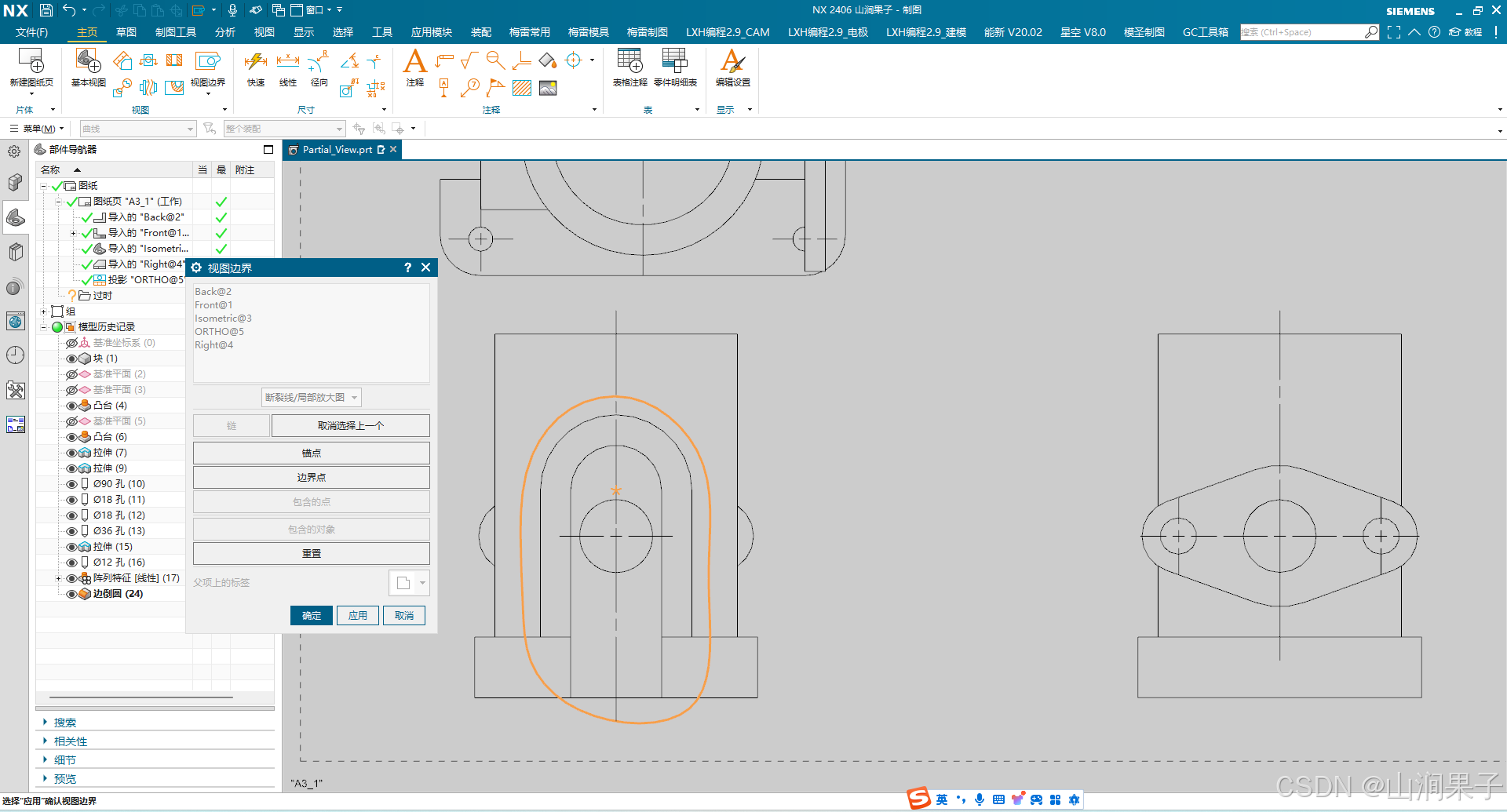

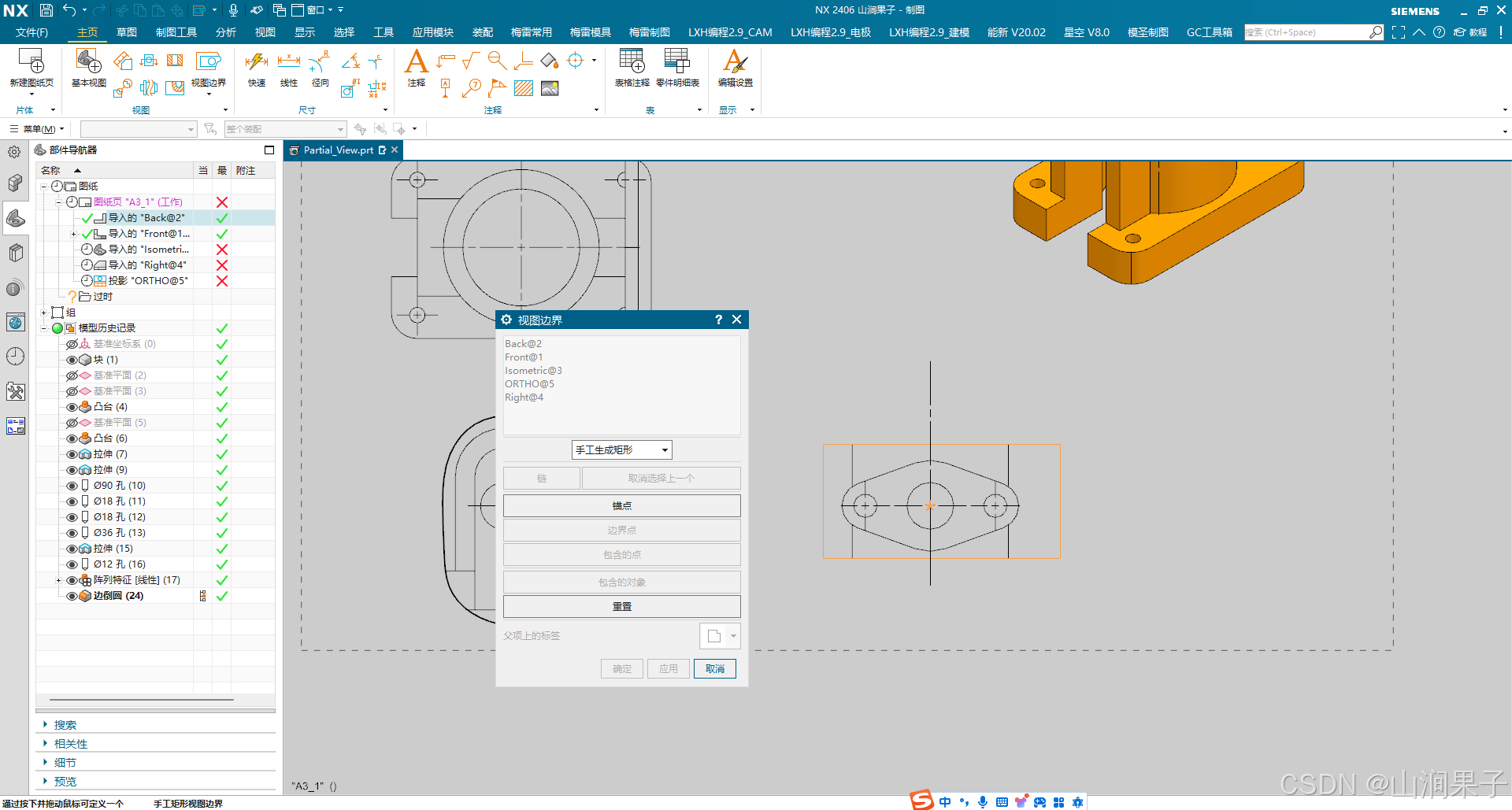

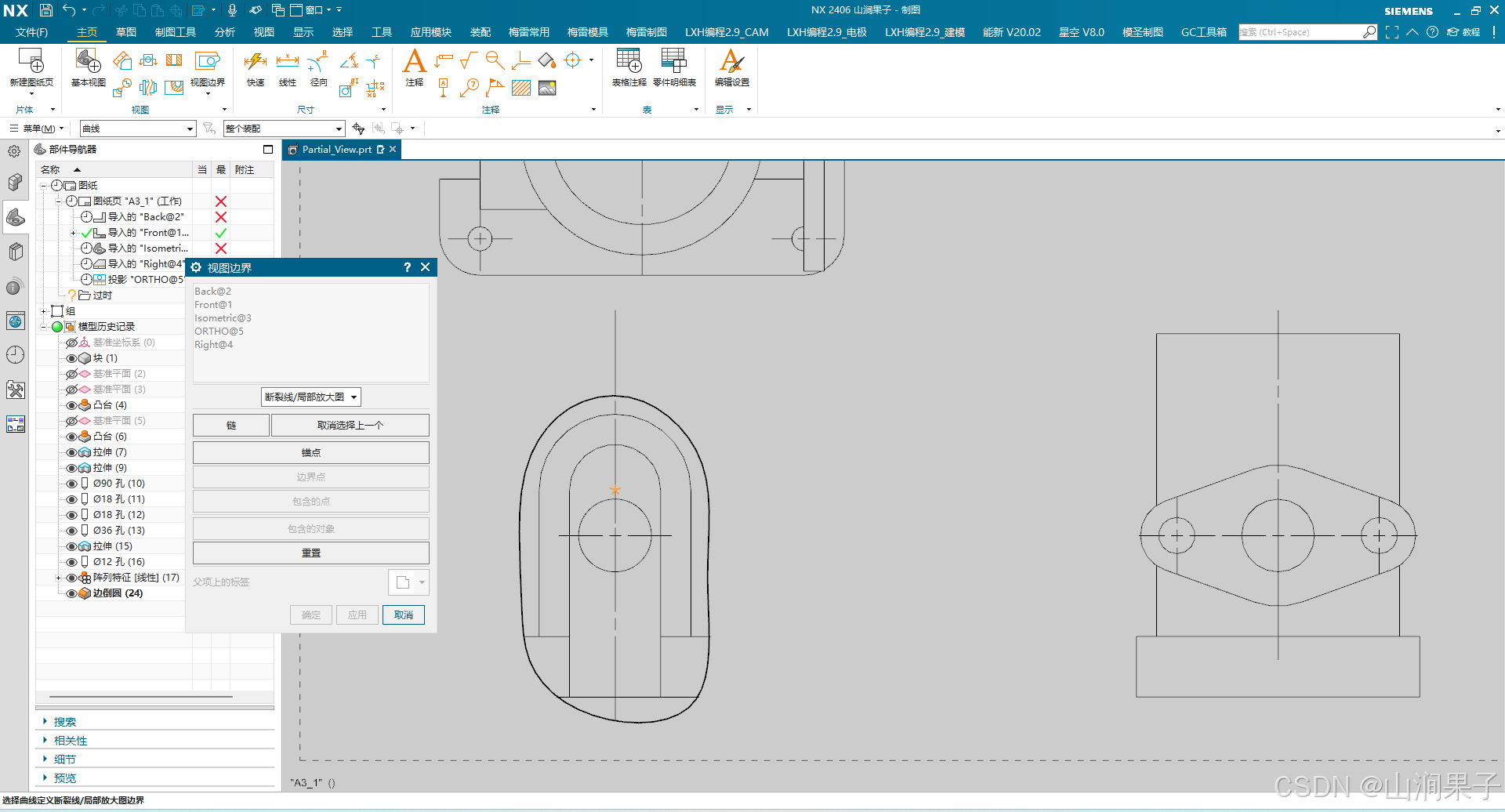

视图边界
