NX2406剖视图

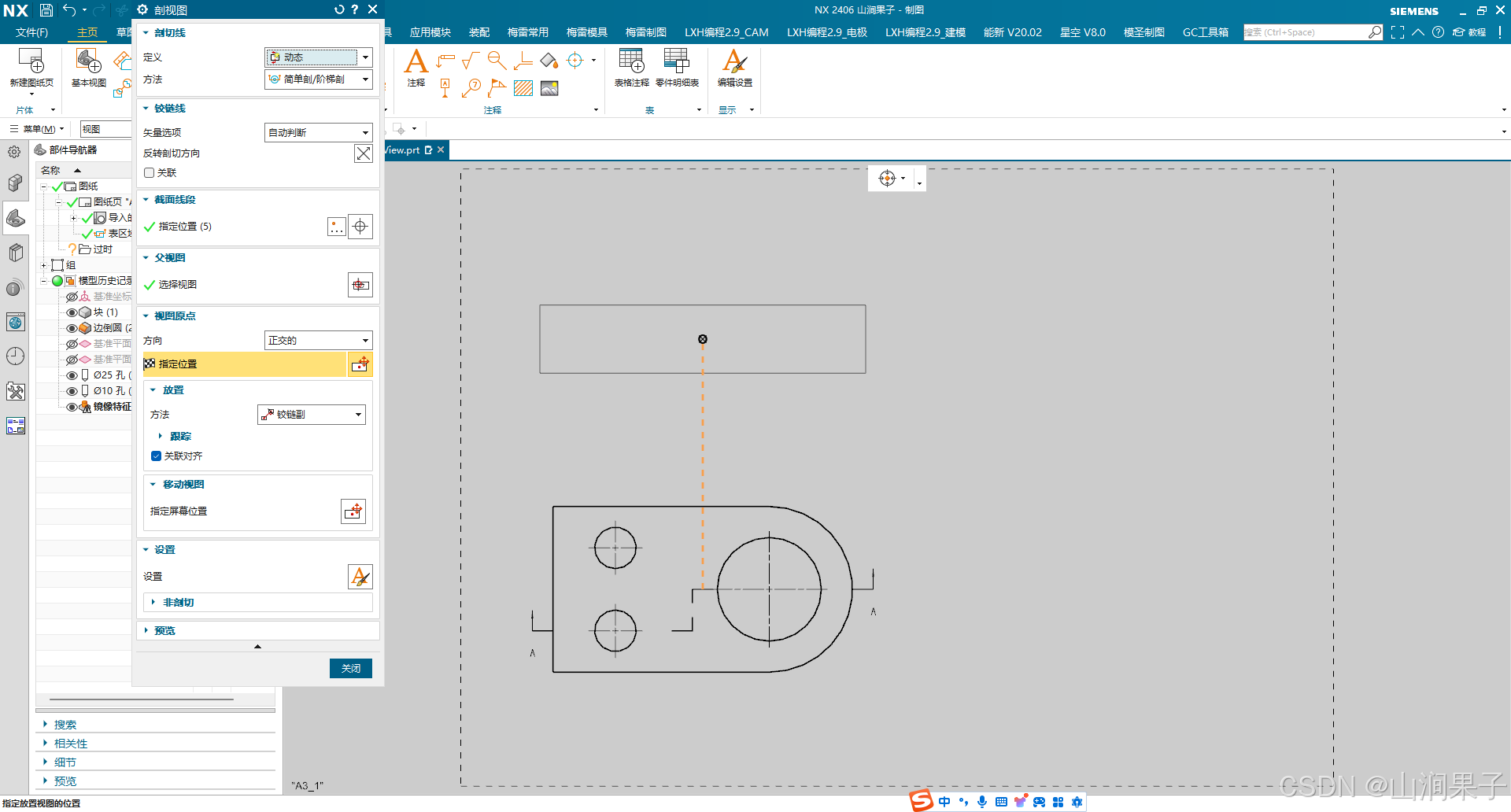

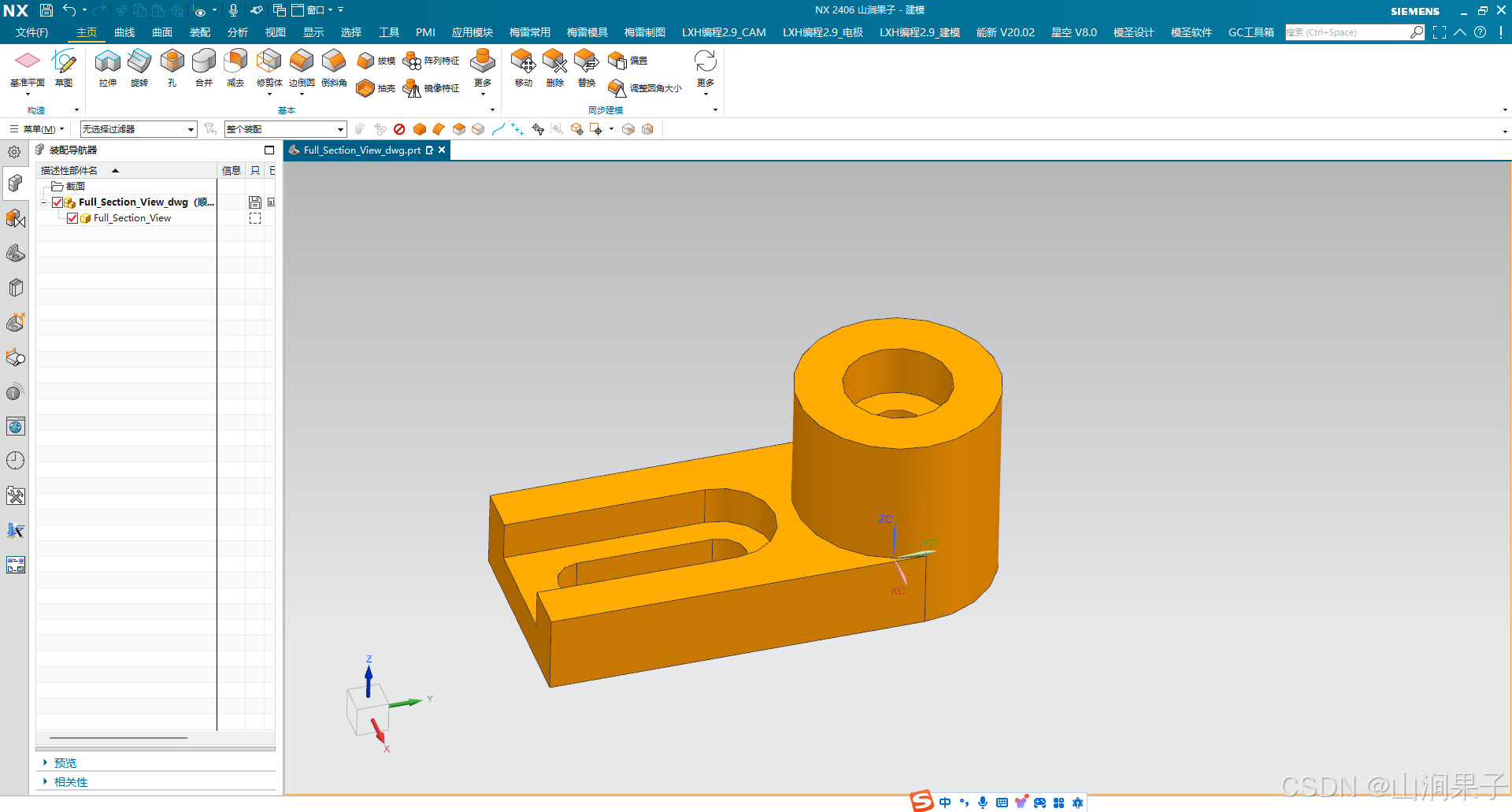

1.全剖视图

用剖切平面，将机件全部剖开后进行投影所得到的剖视图，称为全剖视图（简称全剖视）。全剖视图一般用于表达外部形状比较简单，内部结构比较复杂的机件。

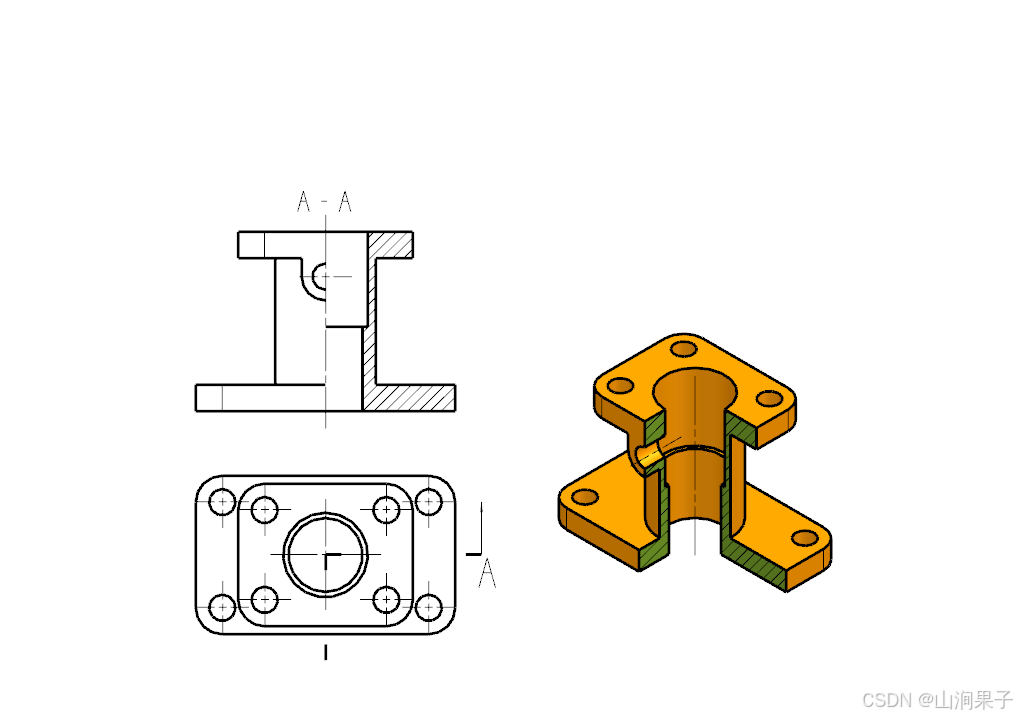

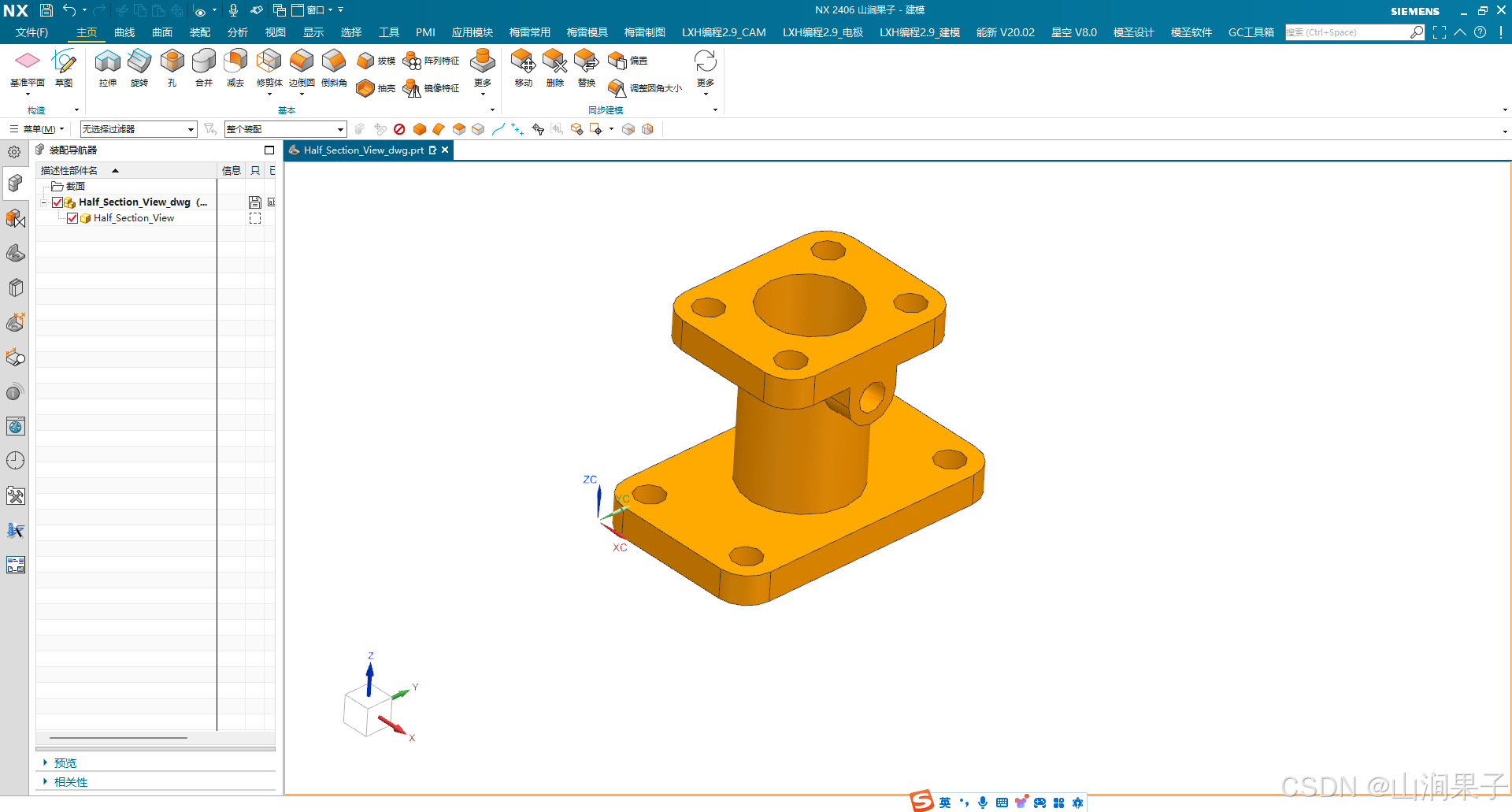

2.半剖视图

当机件具有对称平面时，在垂直于对称平面的投影面上投影得到的视图，可以对称中心线为界，一半画成剖视图，一半画成视图，这样的图形称为半剖视图。

半剖视图既充分地表达了机件的内部结构，又保留了机件的外部形状，因此它具有内外兼顾的特点。但半剖视图只适宜于表达对称的或基本对称的机件。

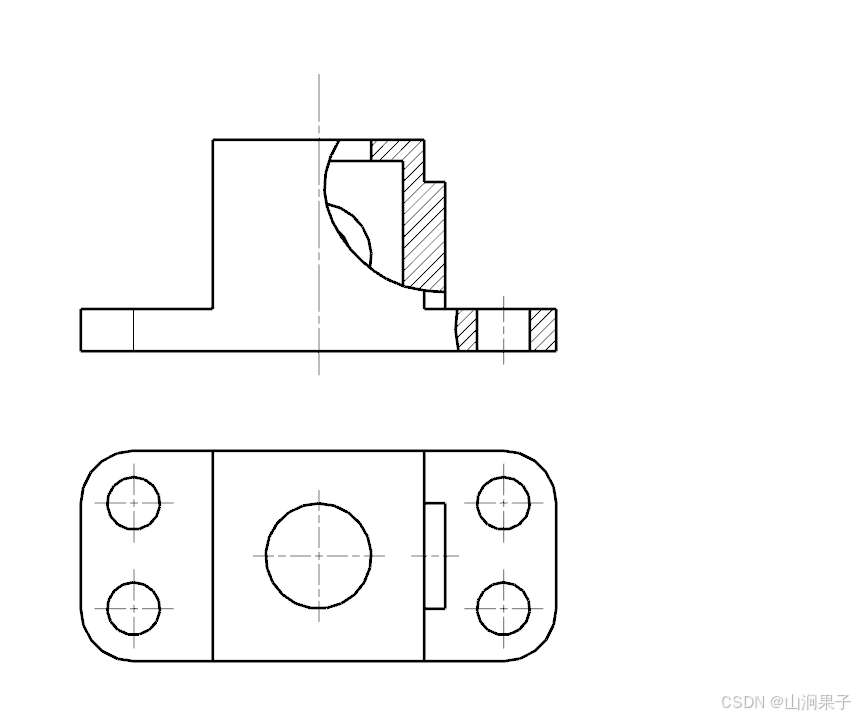

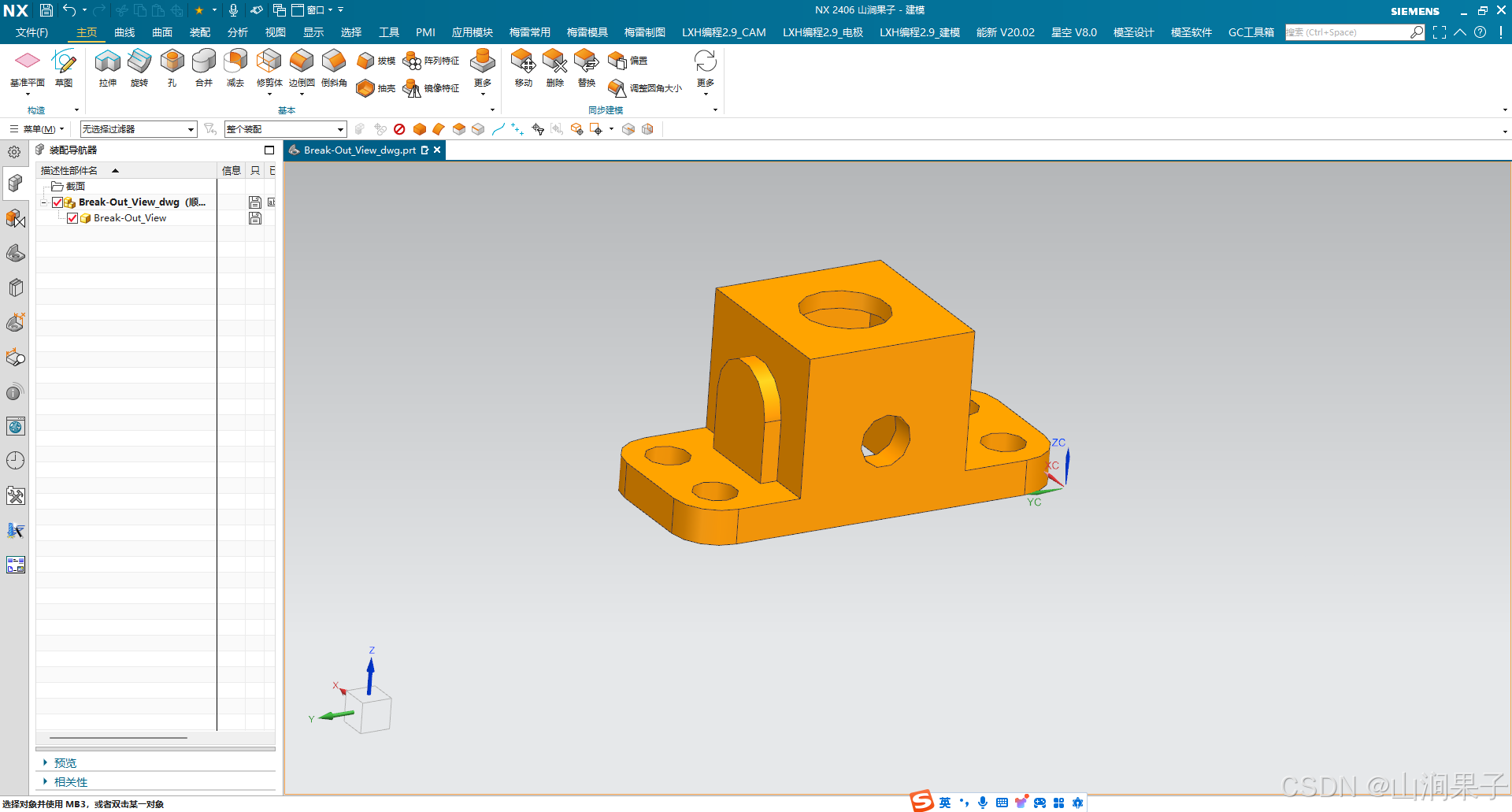

3.局部剖视图

将机件局部剖开后进行投影得到的剖视图称为局部剖视图。局部剖视图也是在同一视图上同时表达内外形状的方法，并且用波浪线作为剖视图与视图的界线。

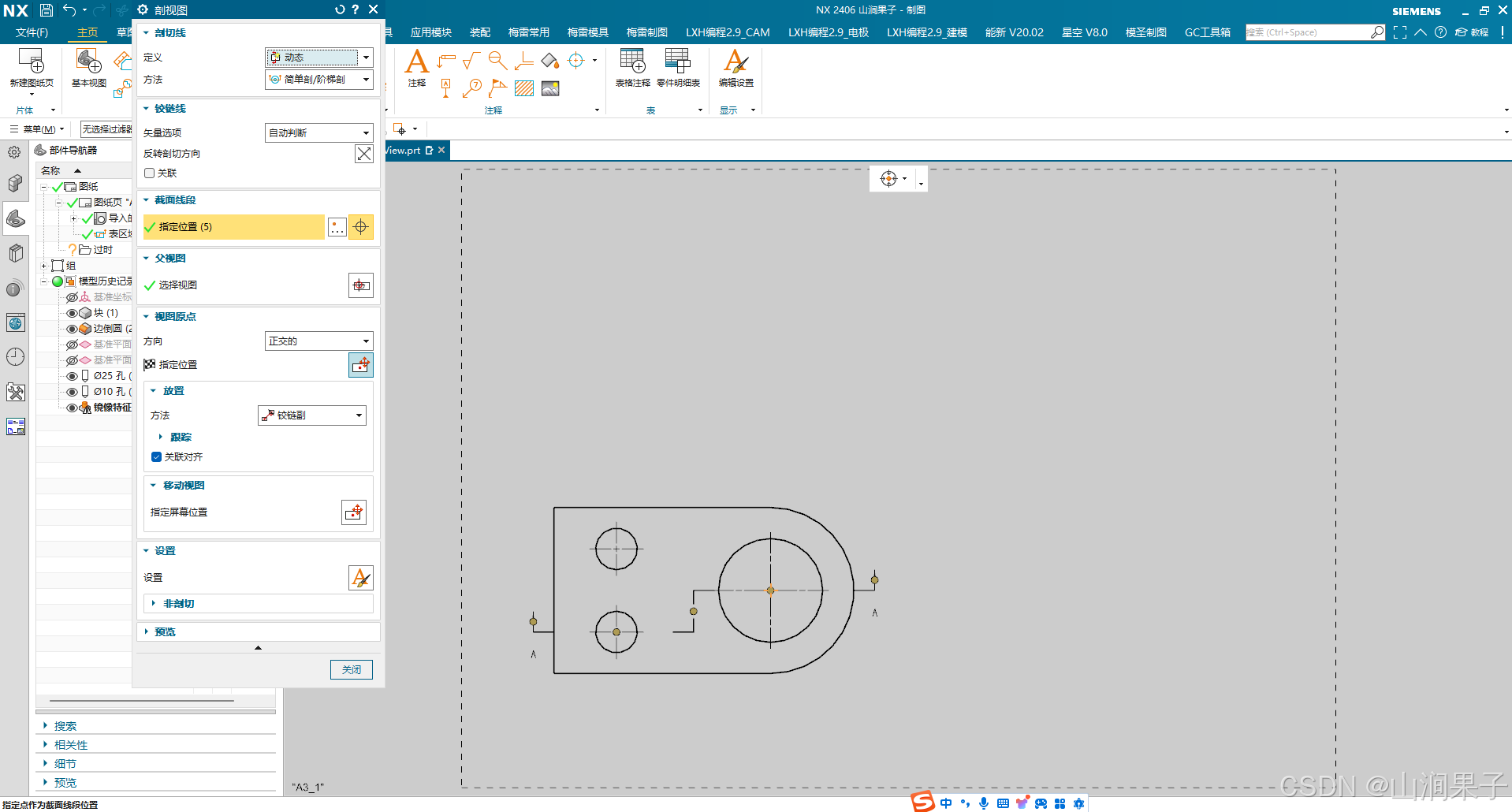

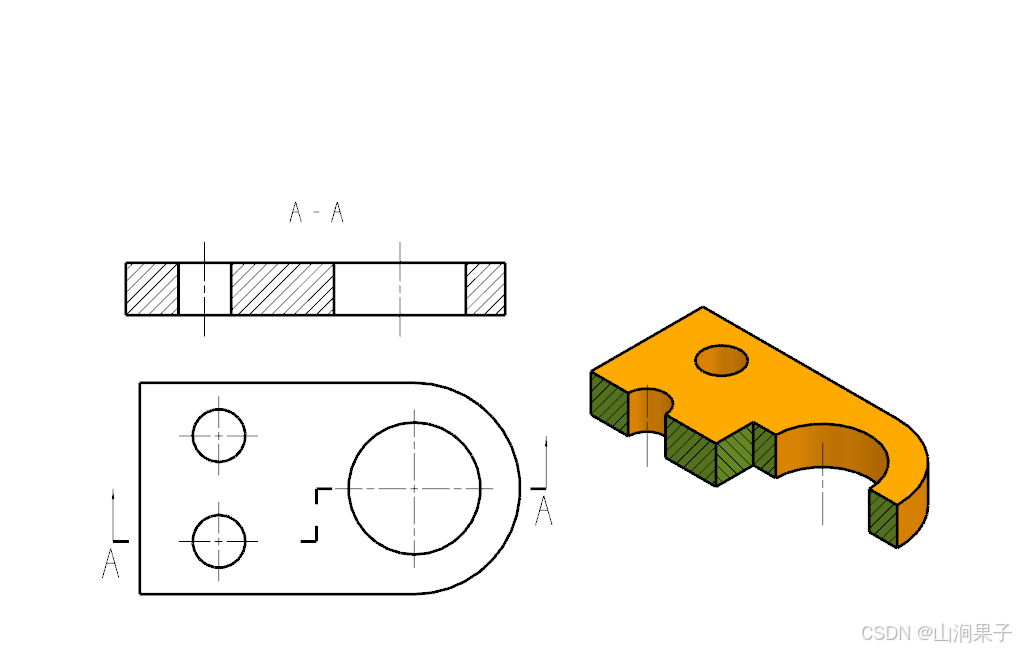

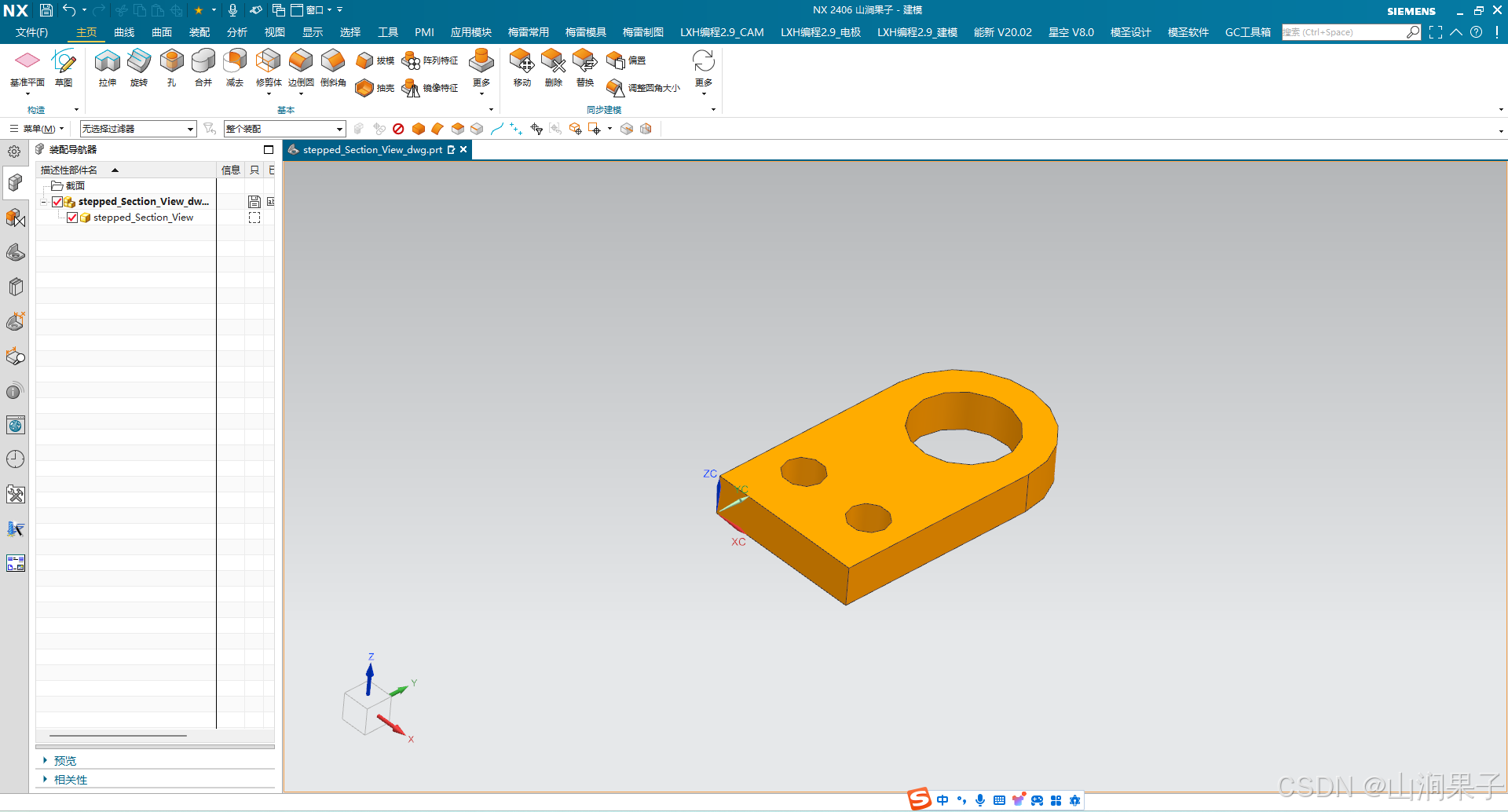

4.阶梯剖视图

用两个或多个互相平行的剖切平面把机件剖开的方法，称为阶梯剖，所画出的剖视图，称为阶梯剖视图。它适宜于表达机件内部结构的中心线排列在两个或多个互相平行的平面内的情况。

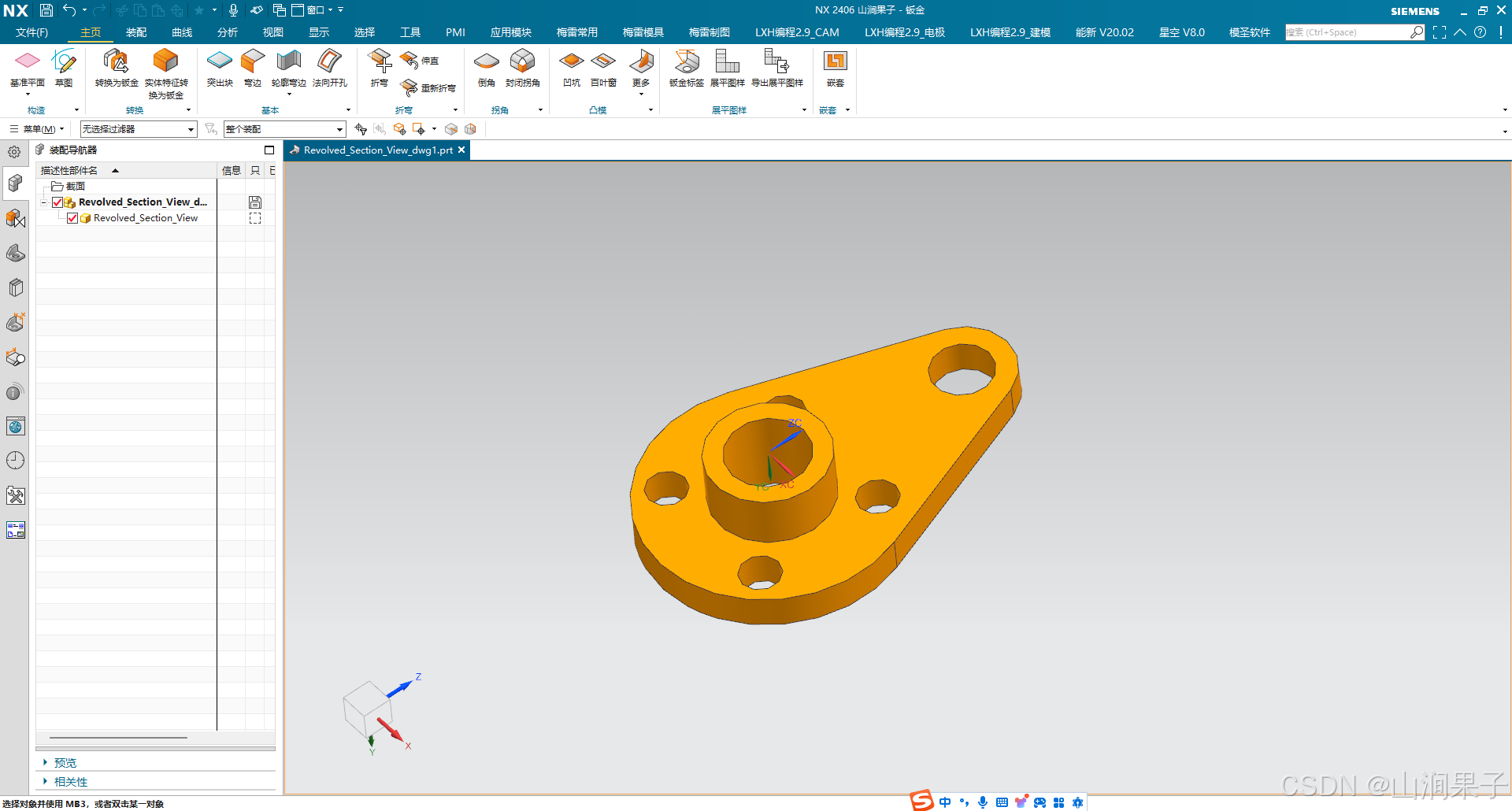

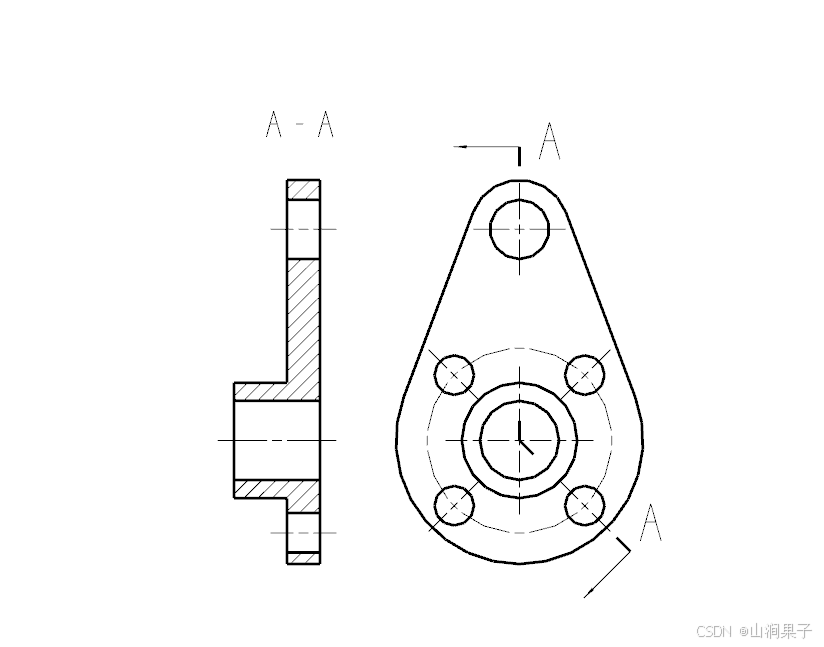

5.旋转剖视图

用两个相交的剖切平面（交线垂直于某一基本投影面）剖开机件的方法称为旋转剖，所画出的剖视图，称为旋转剖视图。适用于有明显回转轴线的机件，而轴线恰好是两剖切平面的交线，并且两剖切平面一个为投影面平行面，一个为投影面垂直面，采用这种剖切方法画剖视图时，先假想按剖切位置剖开机件，然后将被剖切的结构及其有关部分绕剖切平面的交线旋转到与选定投影面平行后再投射。

关于剖视图符号标记

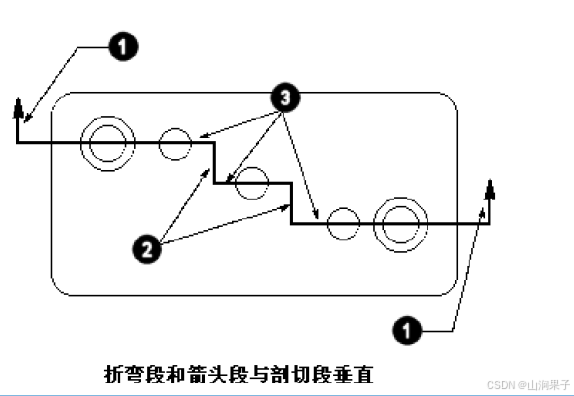

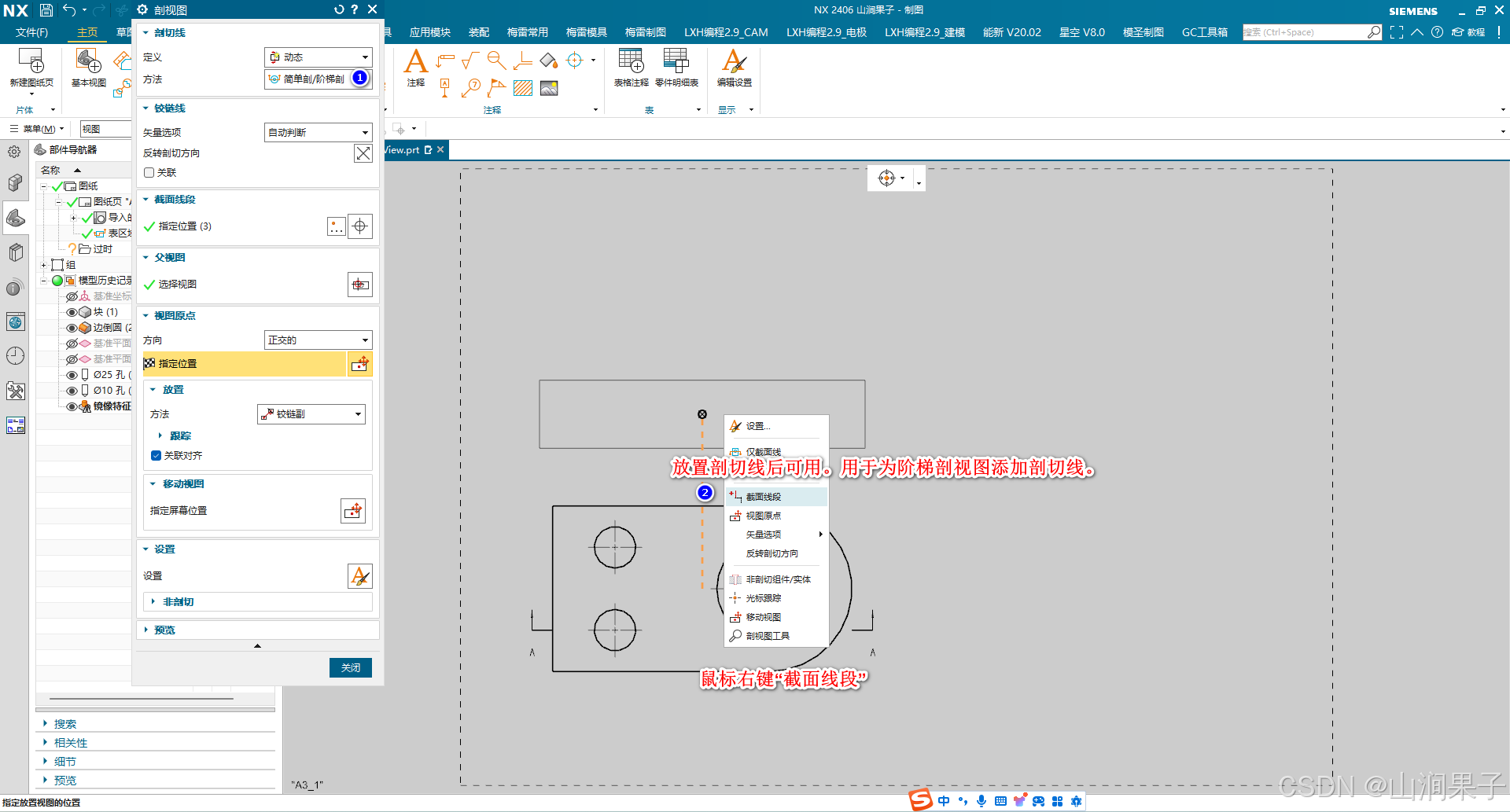

在工程实践中，常常需要创建各类剖视图，NX提供了4种剖视图的创建方法，其中包括全剖视图、半剖视图、旋转剖视图和其他剖视图。在创建剖视图时常出现的符号如下图所示。





（1）箭头段：用于指示剖视图的投影方向。

（2）折弯段：用在剖切线转折处，不指示剖切位置，只起过渡剖切线作用。

（3）剖切段：用在剖切线转折处，不指示剖切位置，只起过渡剖切线作用。
