UG NX 2406阶梯剖视图

.

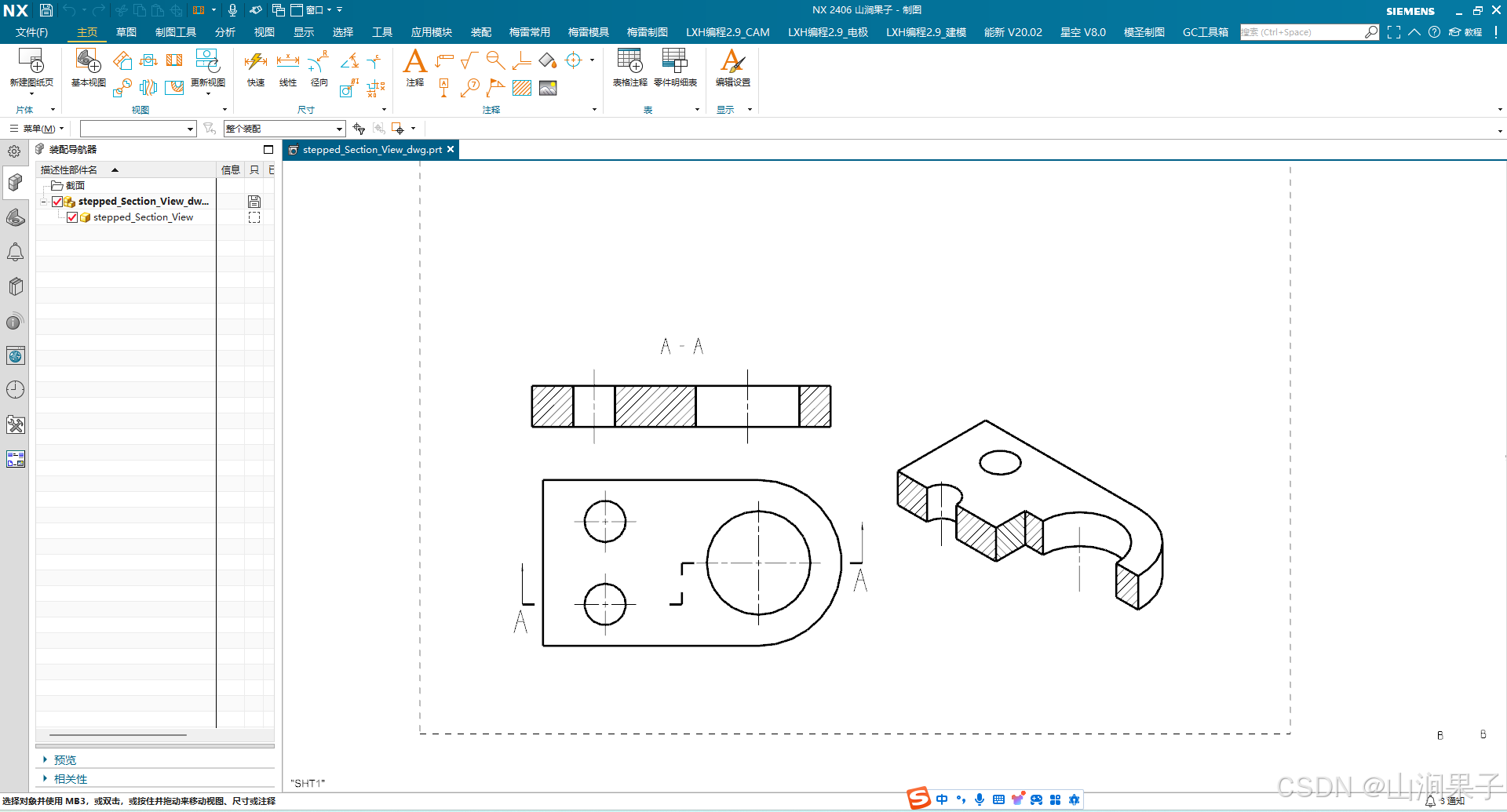

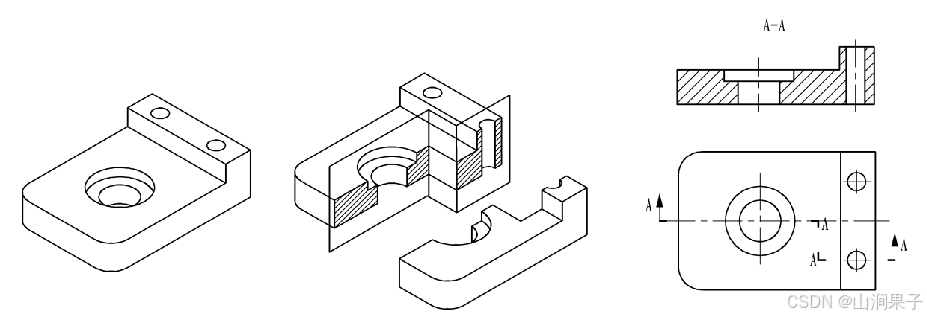

用几个平行于某一基本投影面的剖切面剖切形体得到的剖视图称为阶梯剖视图。

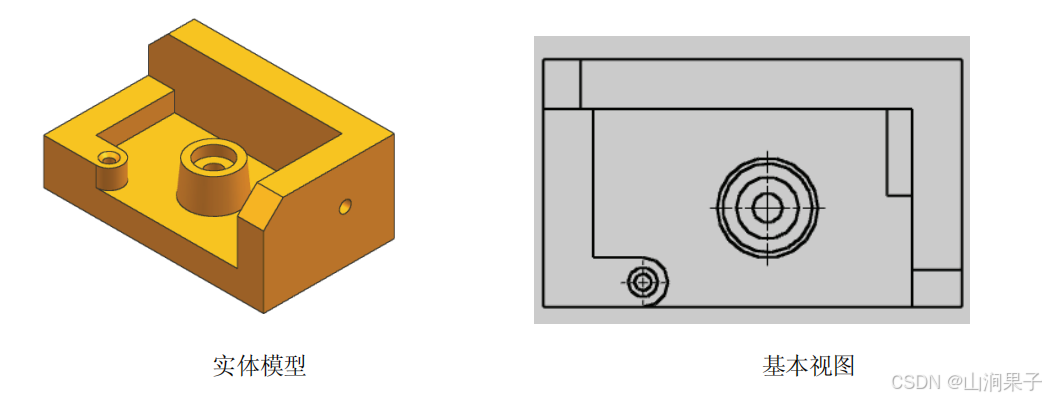

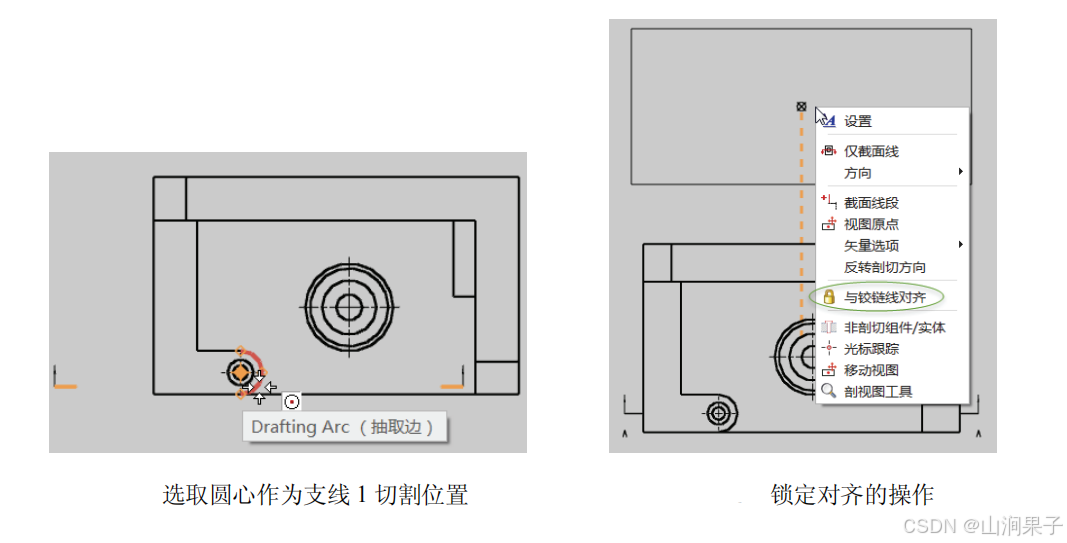

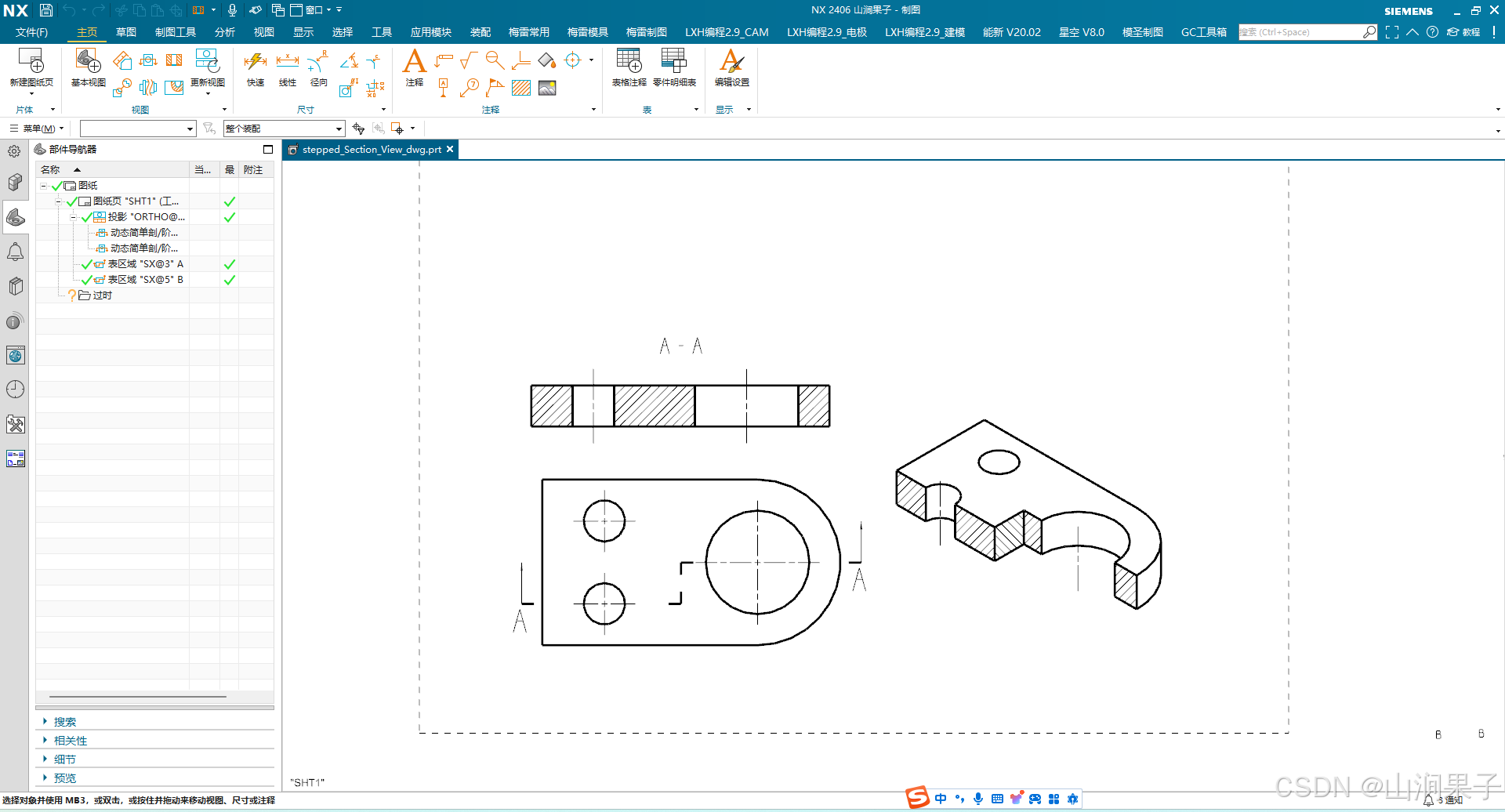

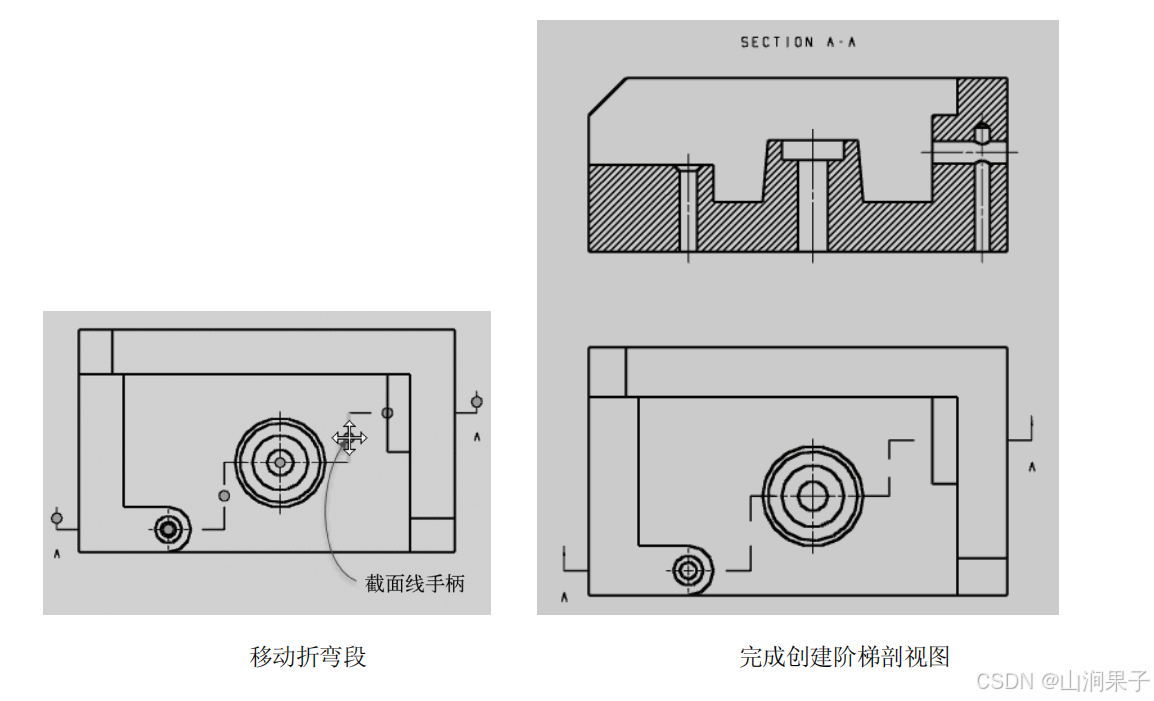

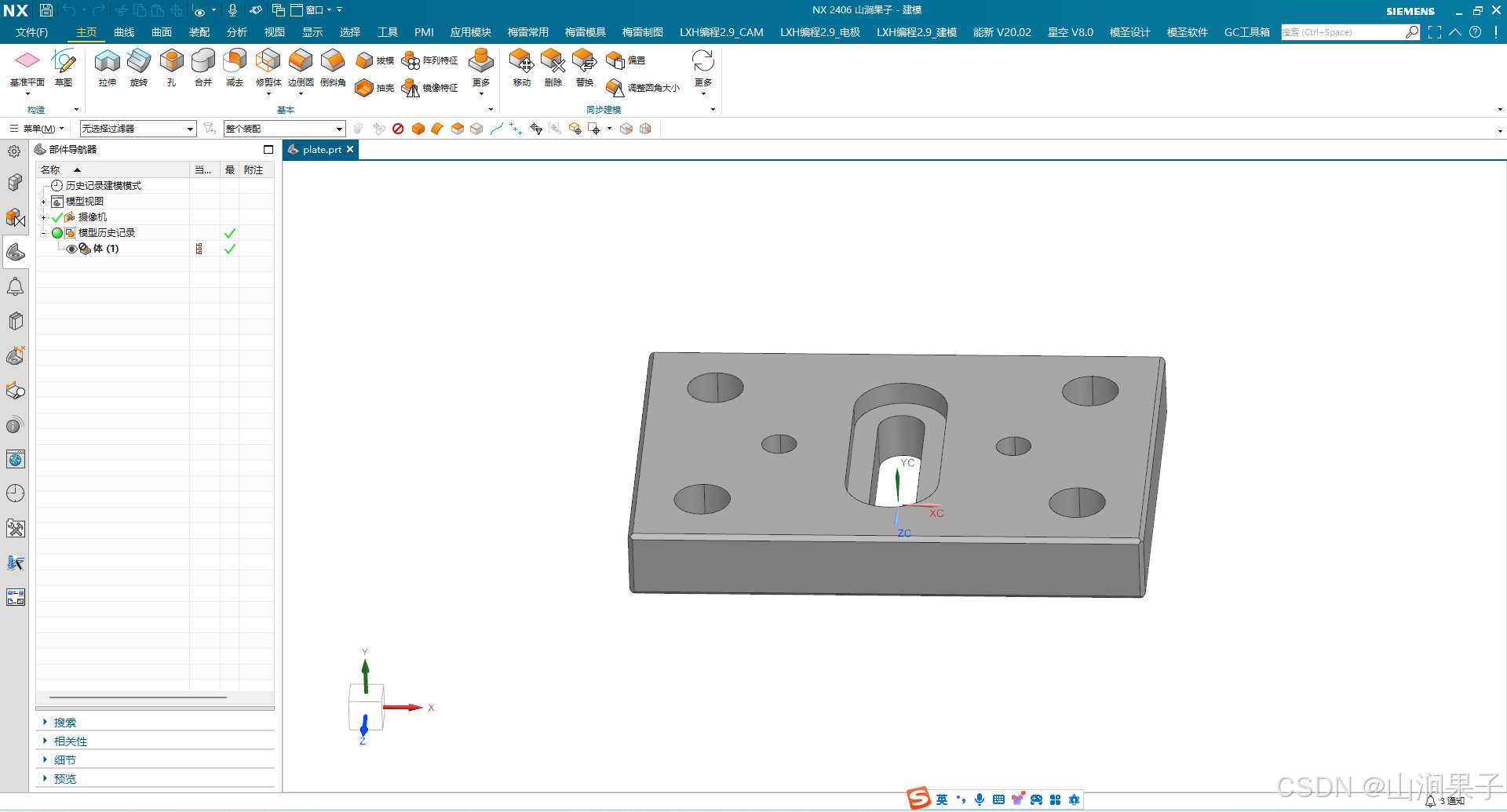

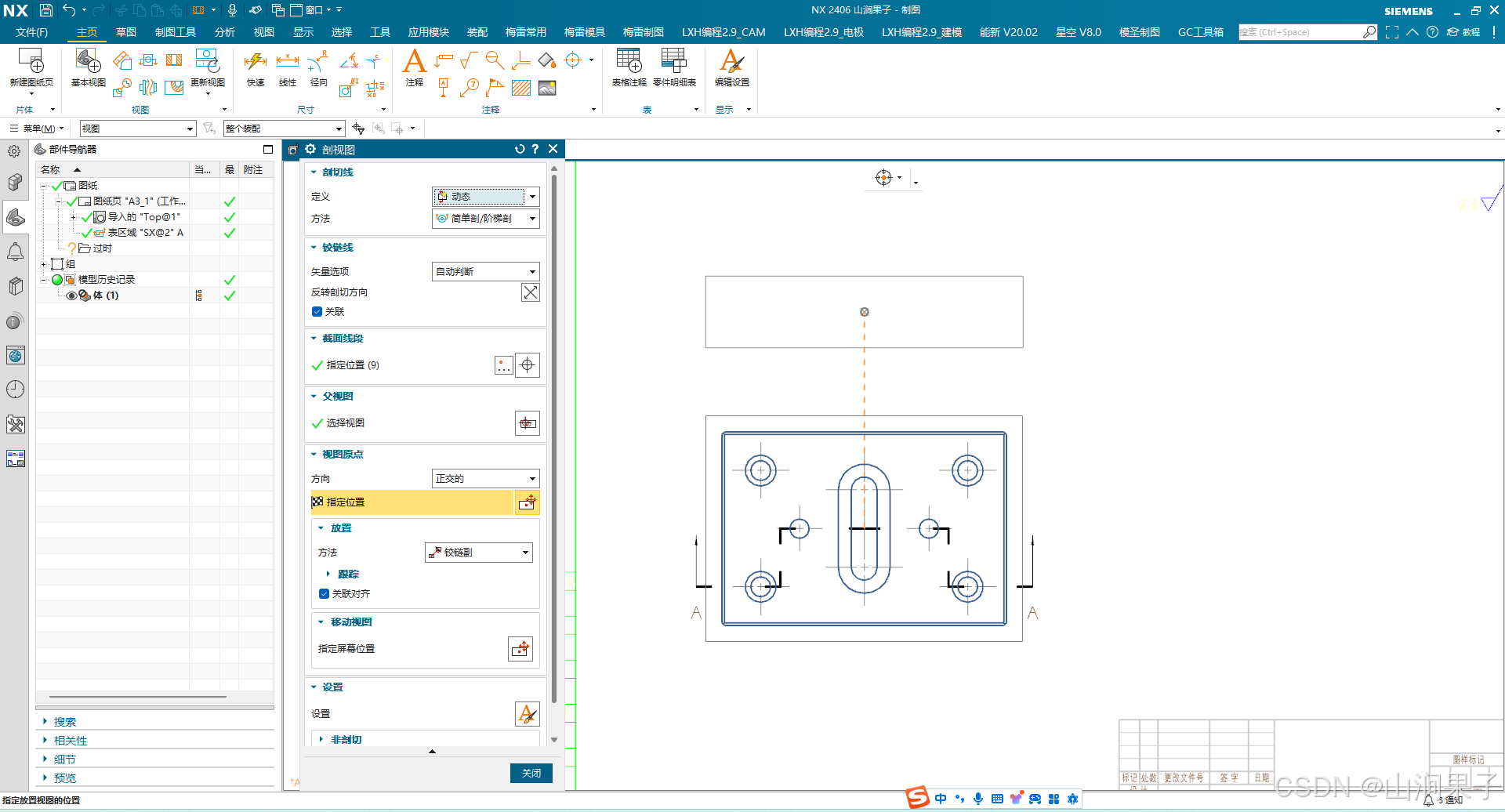

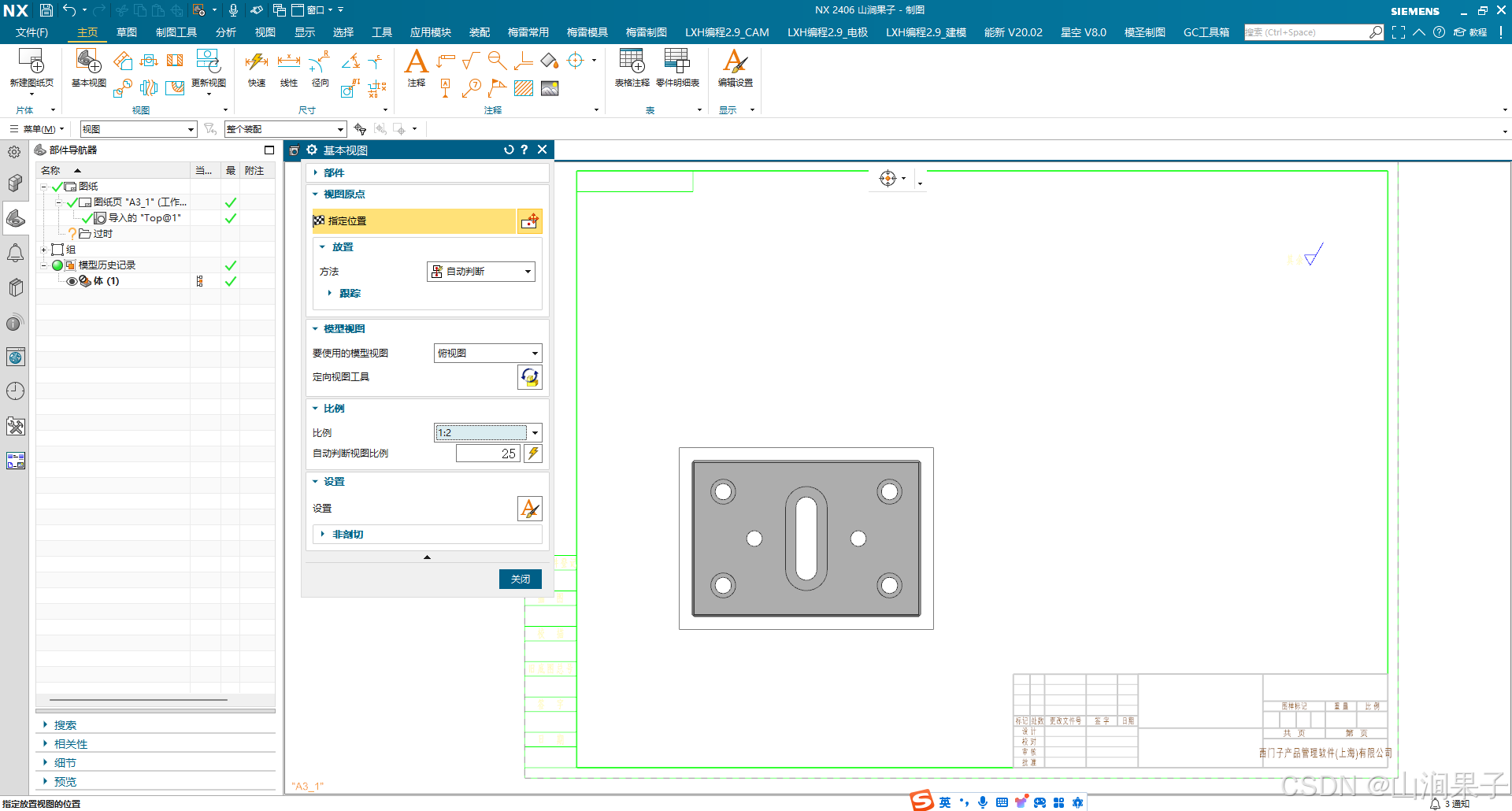

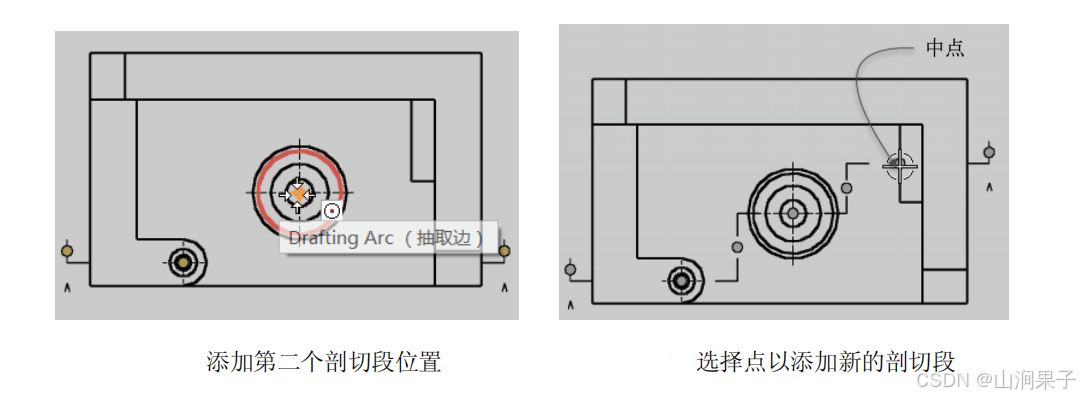

阶梯剖视图是指假想用几个平行的剖切平面剖开机件后向投影面投影所画的视图，也就，是说，阶梯剖视图由通过部件的多个剖切段组成，所有剖切段都与铰链线平行，并且通过折弯段相互附着。在 NX2406中，阶梯剖视图的创建需要指定其他的截面线段和转折位置。

适用范围：当机件上的孔槽及空腔等内部结构不在同一平面内时。

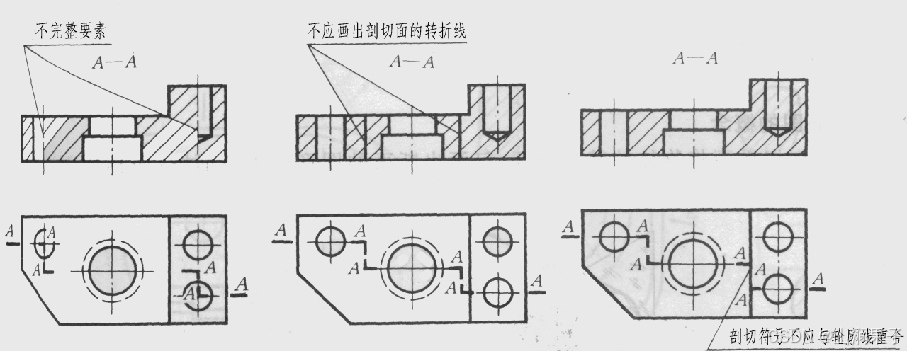

画阶梯剖视图的注意事项

（1) 在剖视图内不应出现不完整要素。

（2) 不要画出剖切面见转折线的投影。

（3) 剖切符号不要与轮廓线重合。
