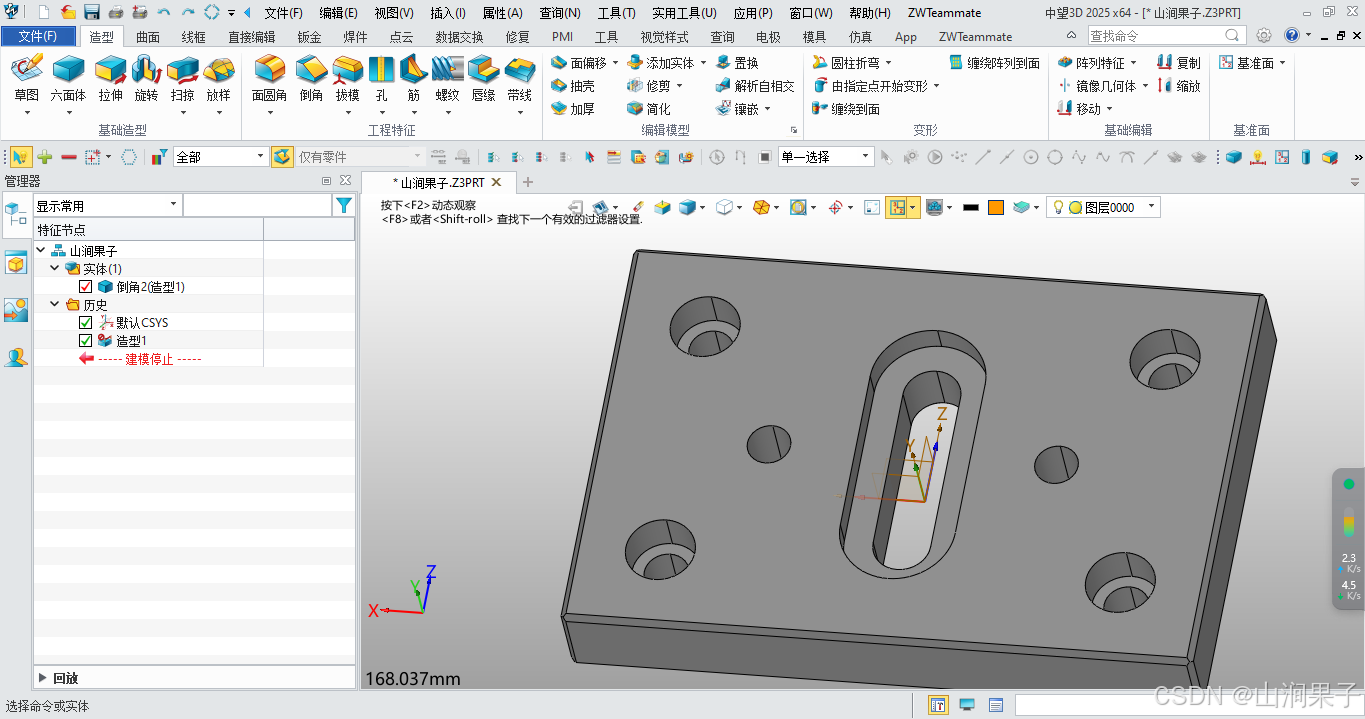

在将第三方格式的文件（如STP）导入中望3D后，经常出现圆柱面被分割成两半的情况，如何快速将这些曲面合并呢？

在这里插入图片描述

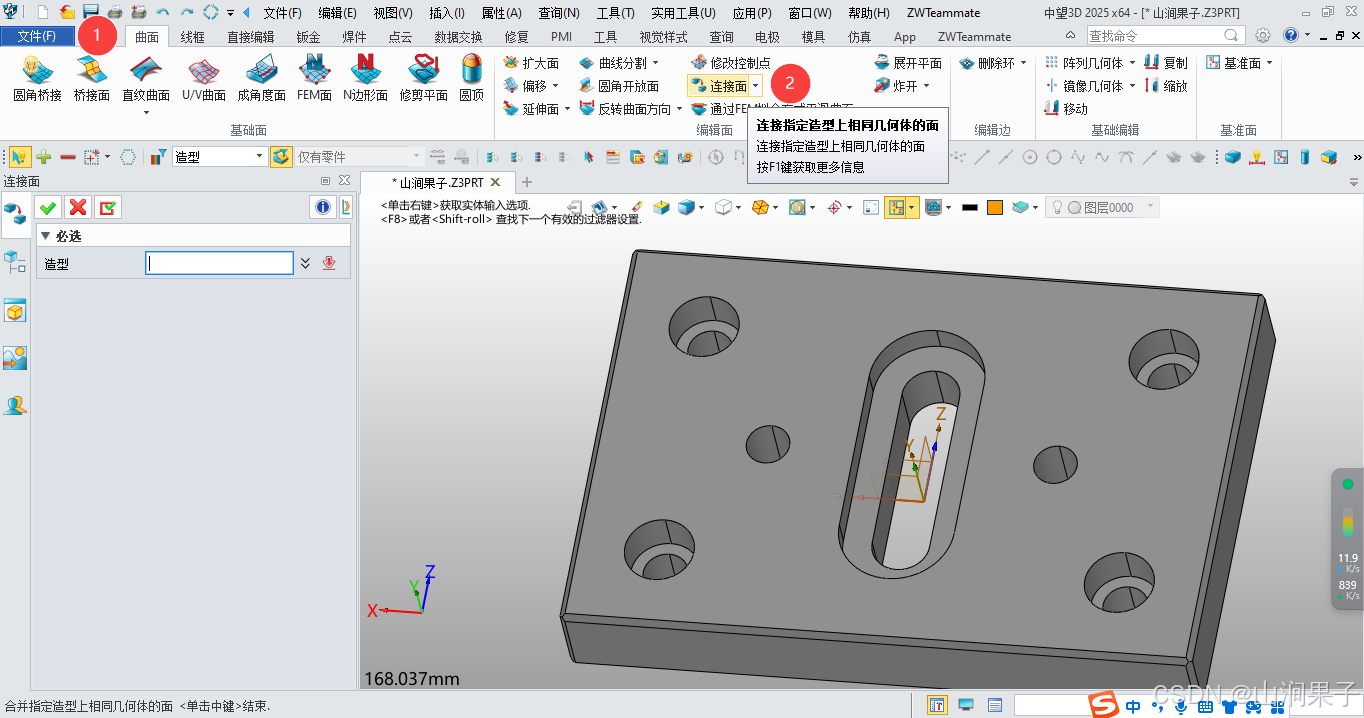

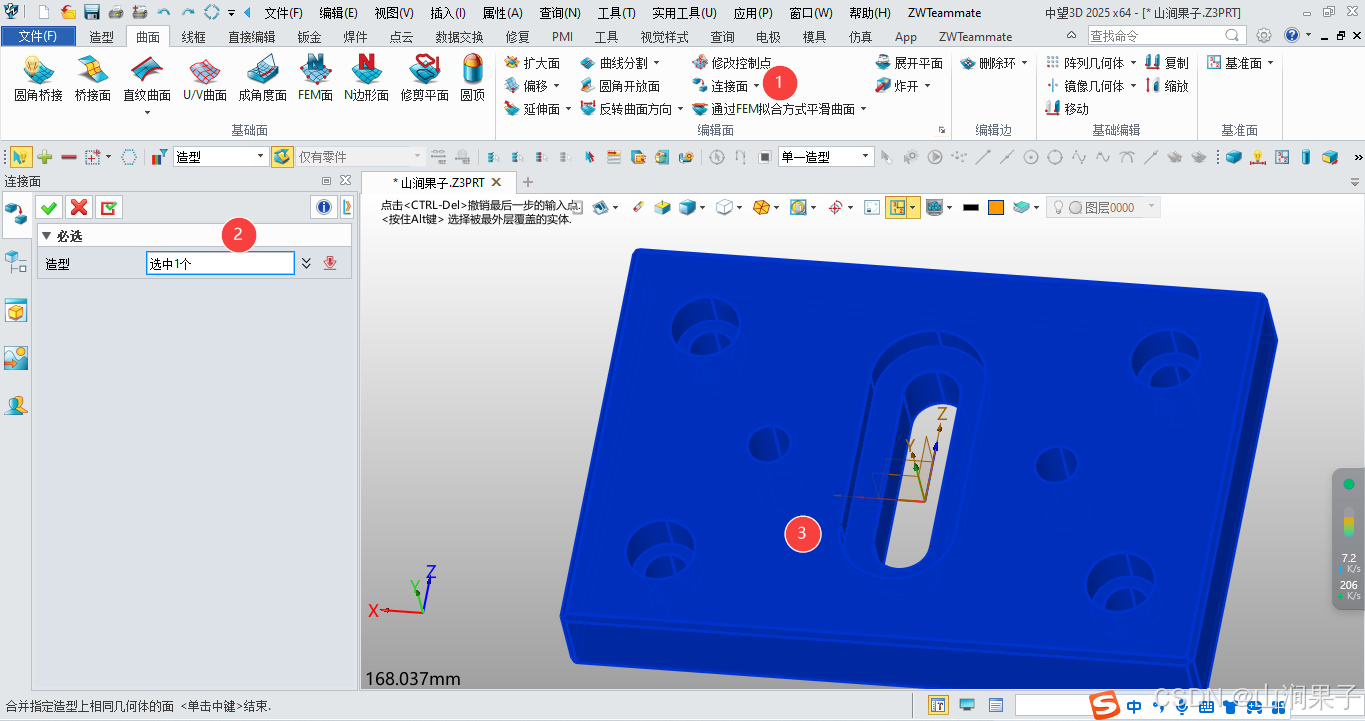

1.导入STP文件后，使用【曲面】里【连接面】的命令，选择造型，点击确定。

在这里插入图片描述
在这里插入图片描述

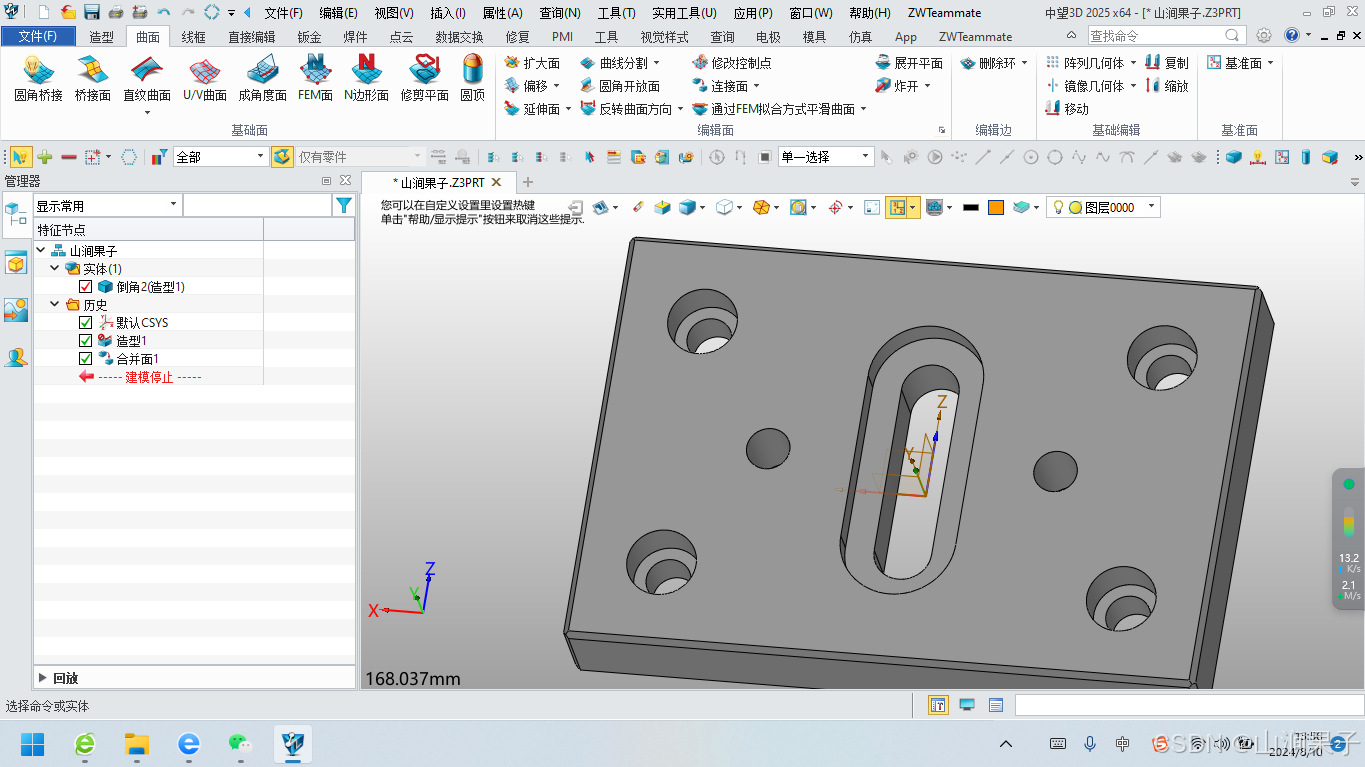

2.建模树有特征【合并面】，造型的曲面已合并，如下图

在这里插入图片描述
