NX2406扫掠曲面

扫掠曲面就是用规定的方式沿一条（或多条）空间路径（引导线串）移动轮廓线（截面线串）而生成的曲面。

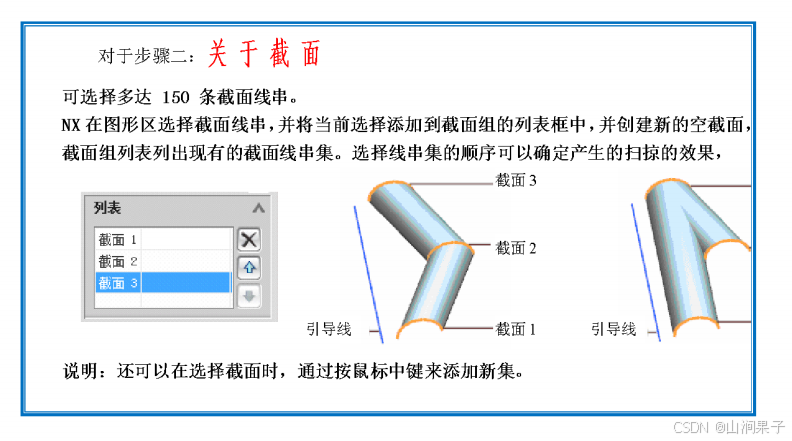

截面线串可以由单个或多个对象组成，每个对象可以是曲线、边缘或实体面，每组截面线串内对象的数量可以不同。

截面线串的数量可以是 1～150 之间的任意数值。

引导线串在扫掠过程中控制着扫掠体的方向和比例。

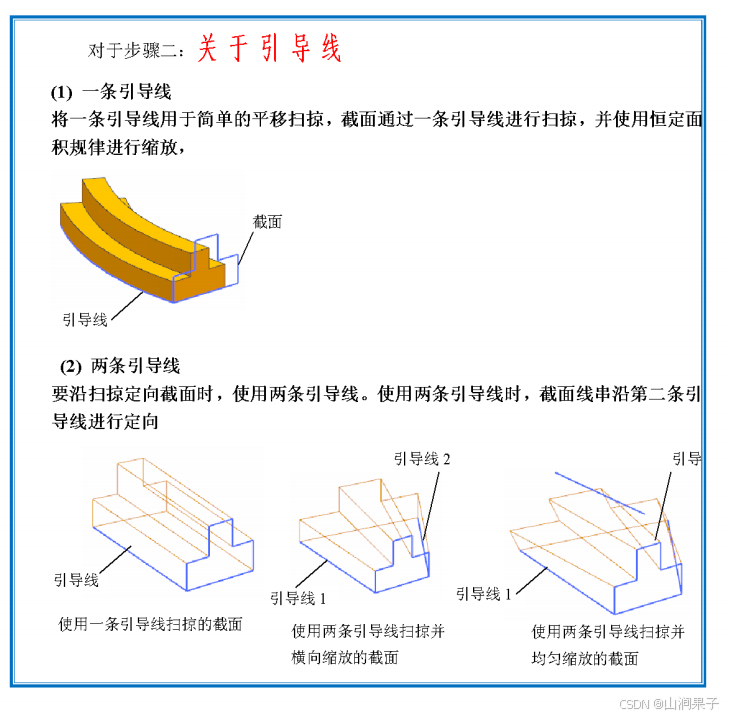

在创建扫掠体时，必须提供一条、两条或三条引导线串。提供一条引导线不能完全控制截面大小和方向变化的趋势，需要进一步指定截面变化的方法；提供两条引导线时，可以确定截面线沿引导线扫掠的方向趋势，但是尺寸可以改变，还需要设置截面比例变化；

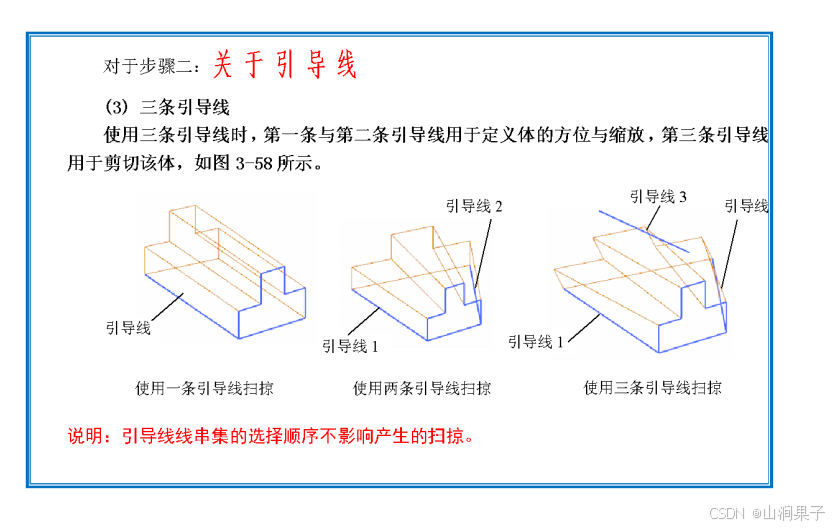

提供三条引导线时，完全确定了截面线被扫掠时的方位和尺寸变化，无需另外指定方向和比例就可以直接生成曲面。

扫掠——通过将曲线轮廓沿一条、两条或三条引导线串且穿过空间中的一条路径来创建实体或片体。

扫掠非常适用于当引导线串由脊线或一个螺旋组成时，通过扫掠来创建一个特征。

1.选取一组引导线的方式进行扫掠
