UG NX 2406对象的选择操作

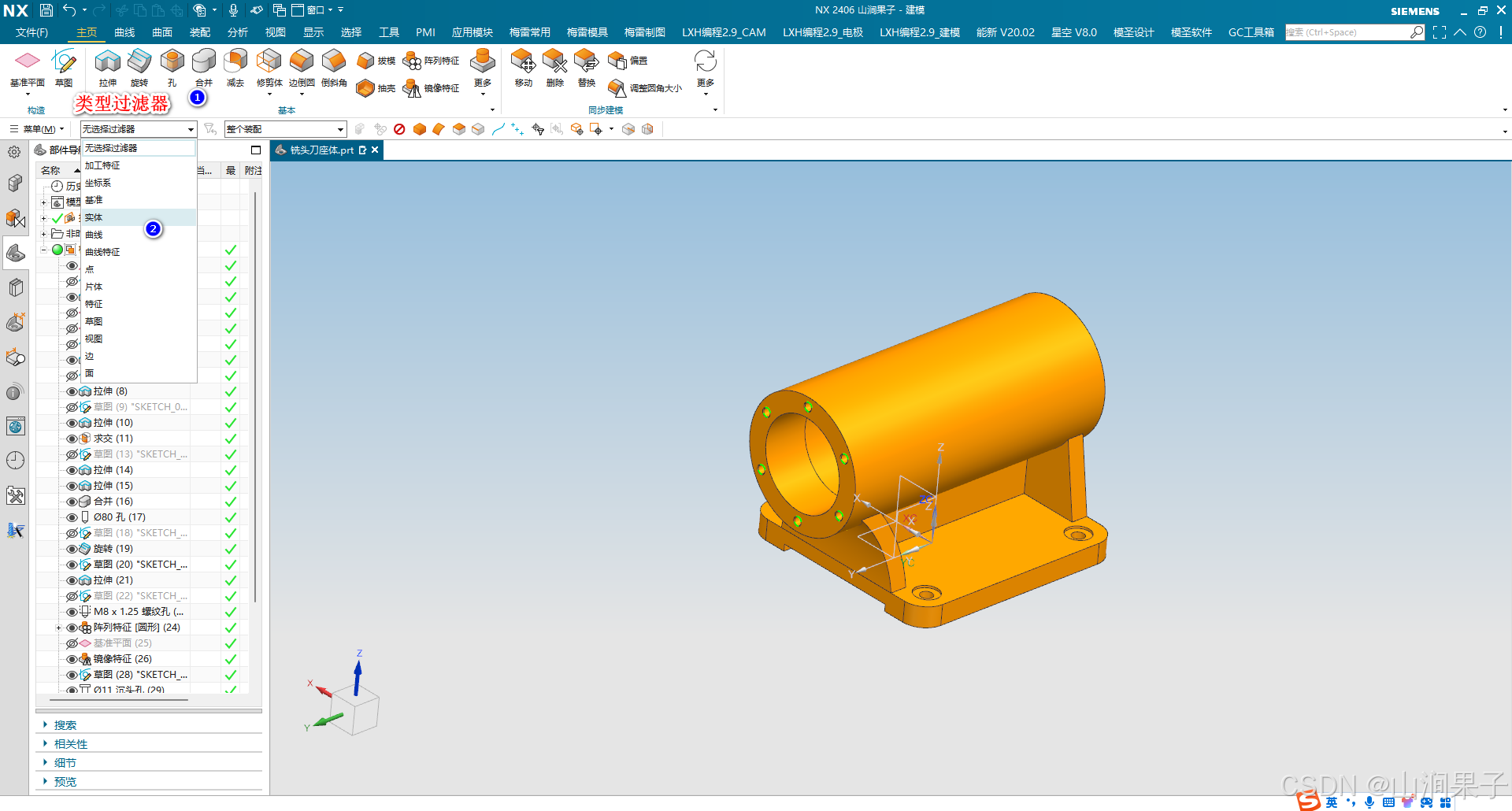

用户对对象进行操作前，首先需要选择对象。用户在选择对象时，可以使用鼠标直接选取对象，也可以在导航器中选择。

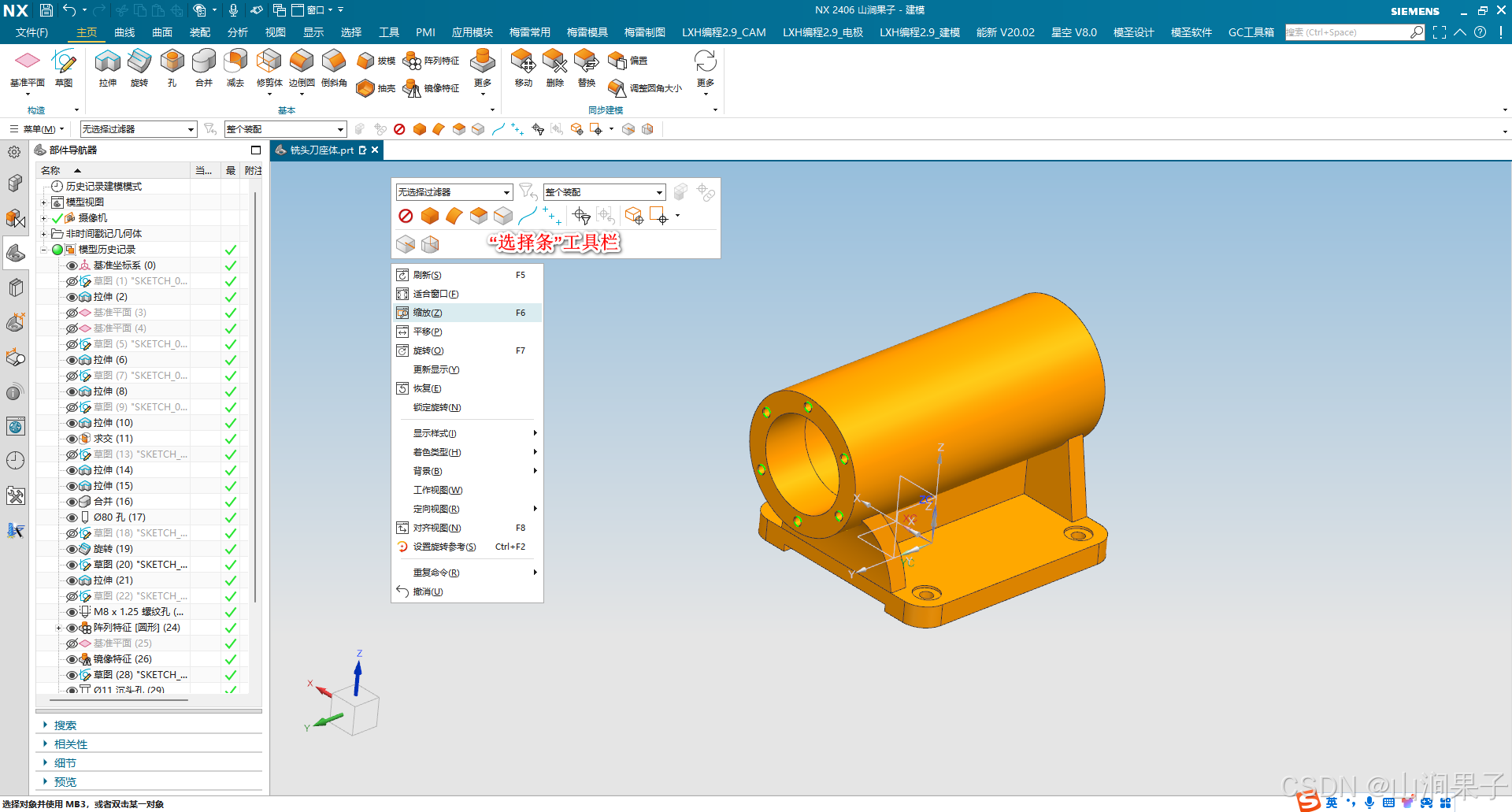

在工作区以外的空白界面上单击鼠标右键，即可弹出“选择条”工具栏。

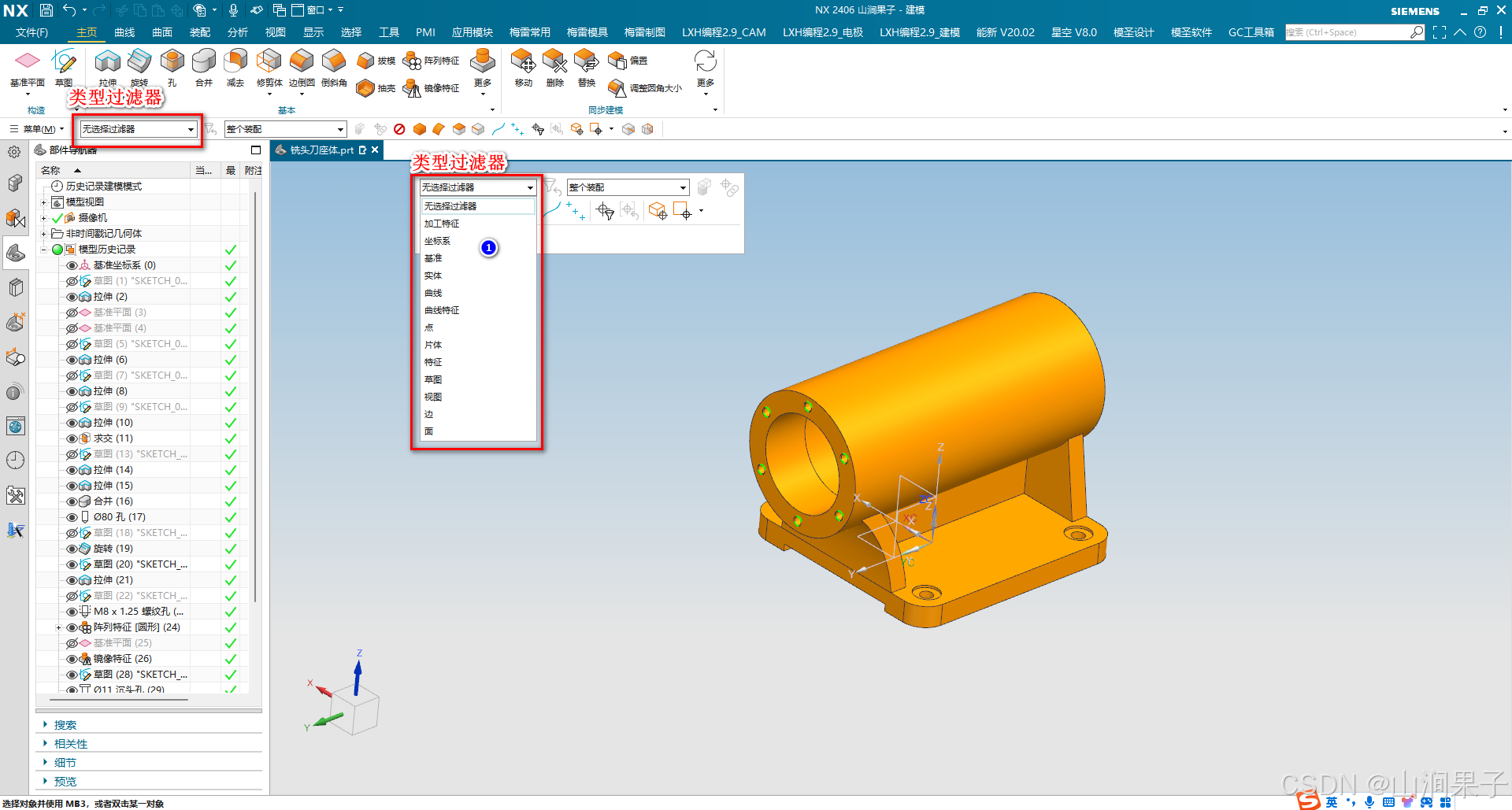

“类型过滤器”下拉列表框 ：在该下拉列表框中可以选择过滤的条件。

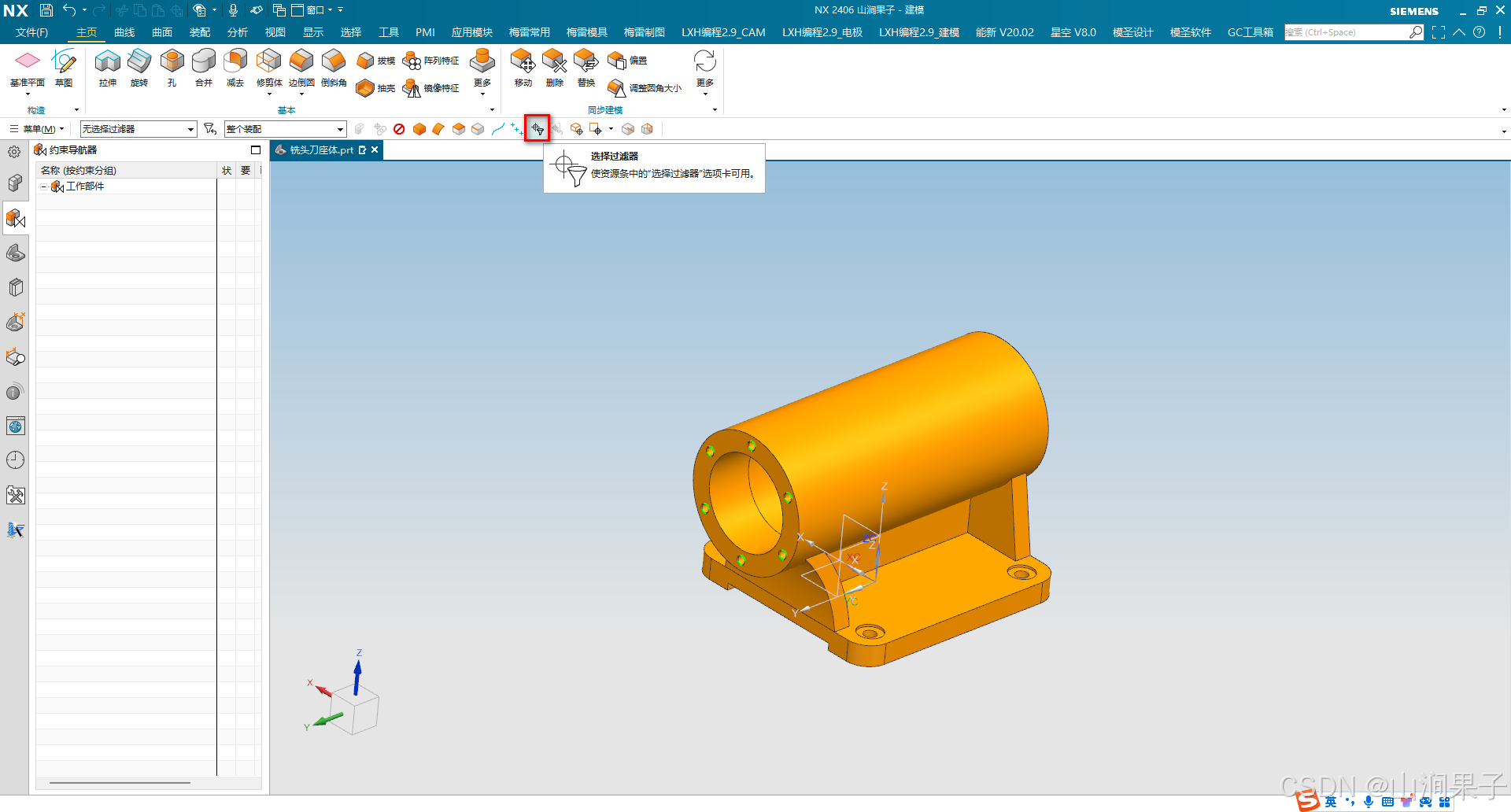

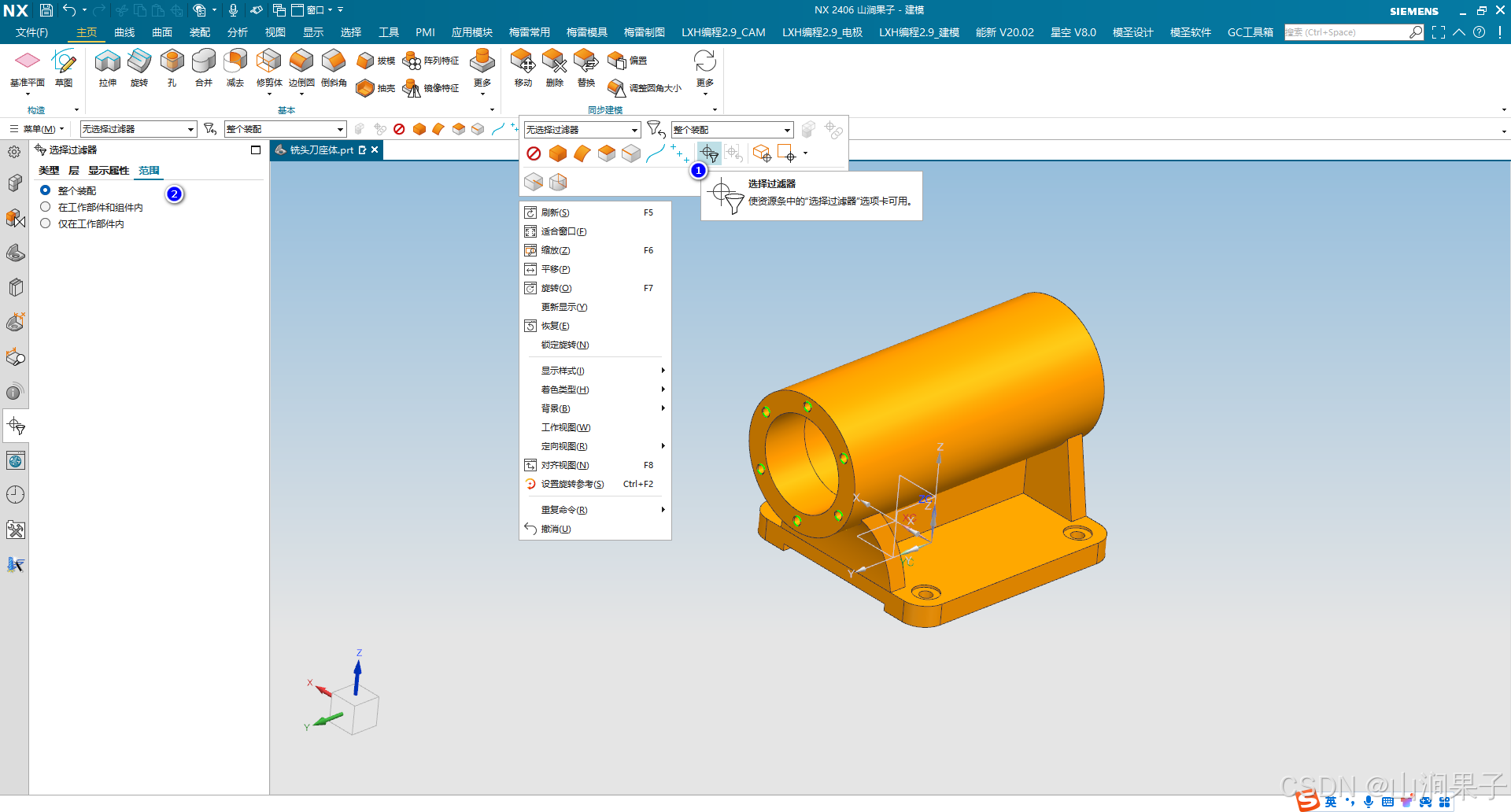

“常规选择过滤器”按钮 ：单击该按钮后，可以设置选择类型过滤器和选择范围。

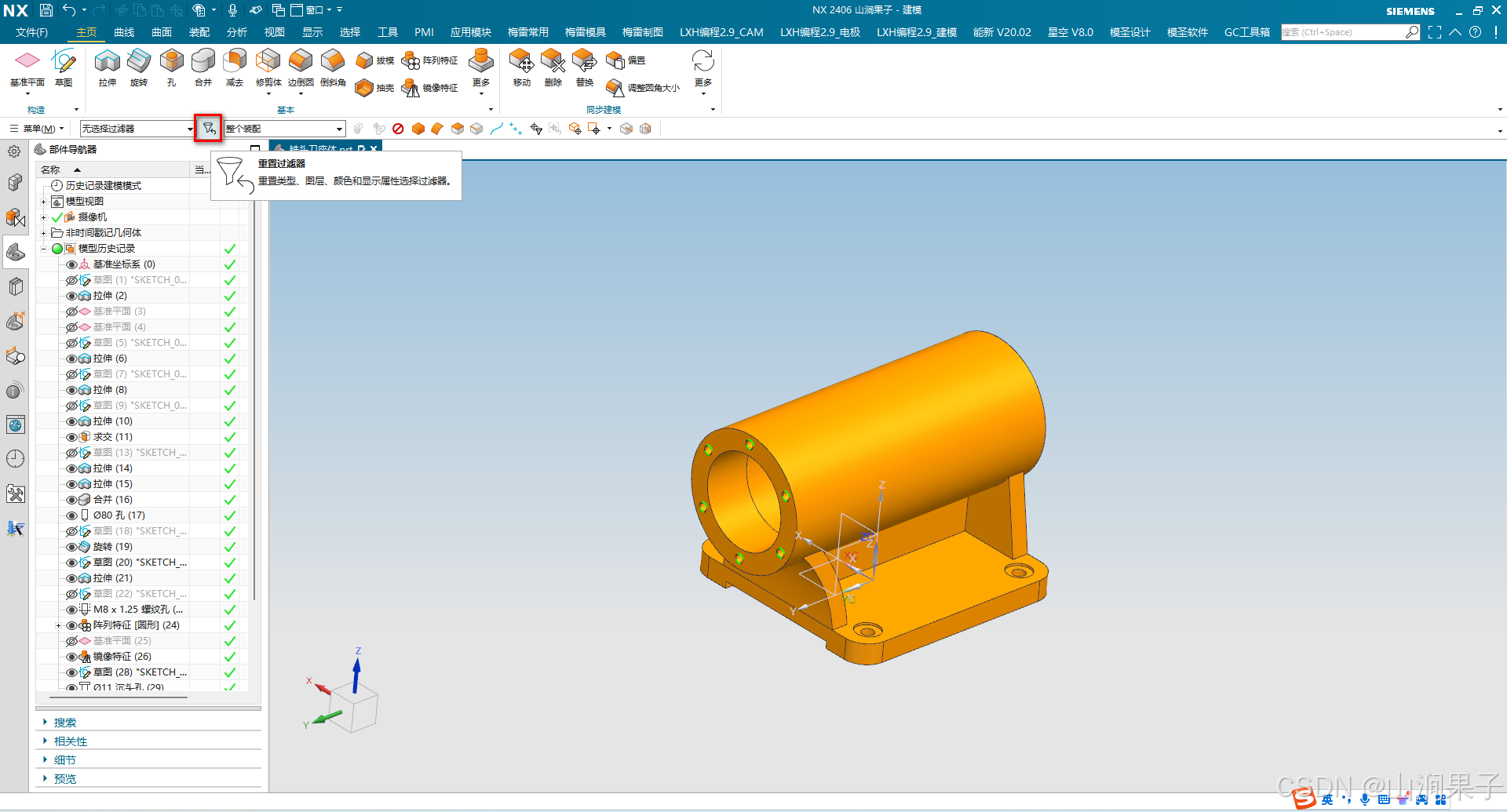

“重置过滤器”按钮 ：单击该按钮，可以将所有的过滤器选项重置为它们的原始状态。

“允许选择隐藏线框”按钮 ：单击该按钮，可以允许选择作为显示模式的结果而隐藏的曲线和边。

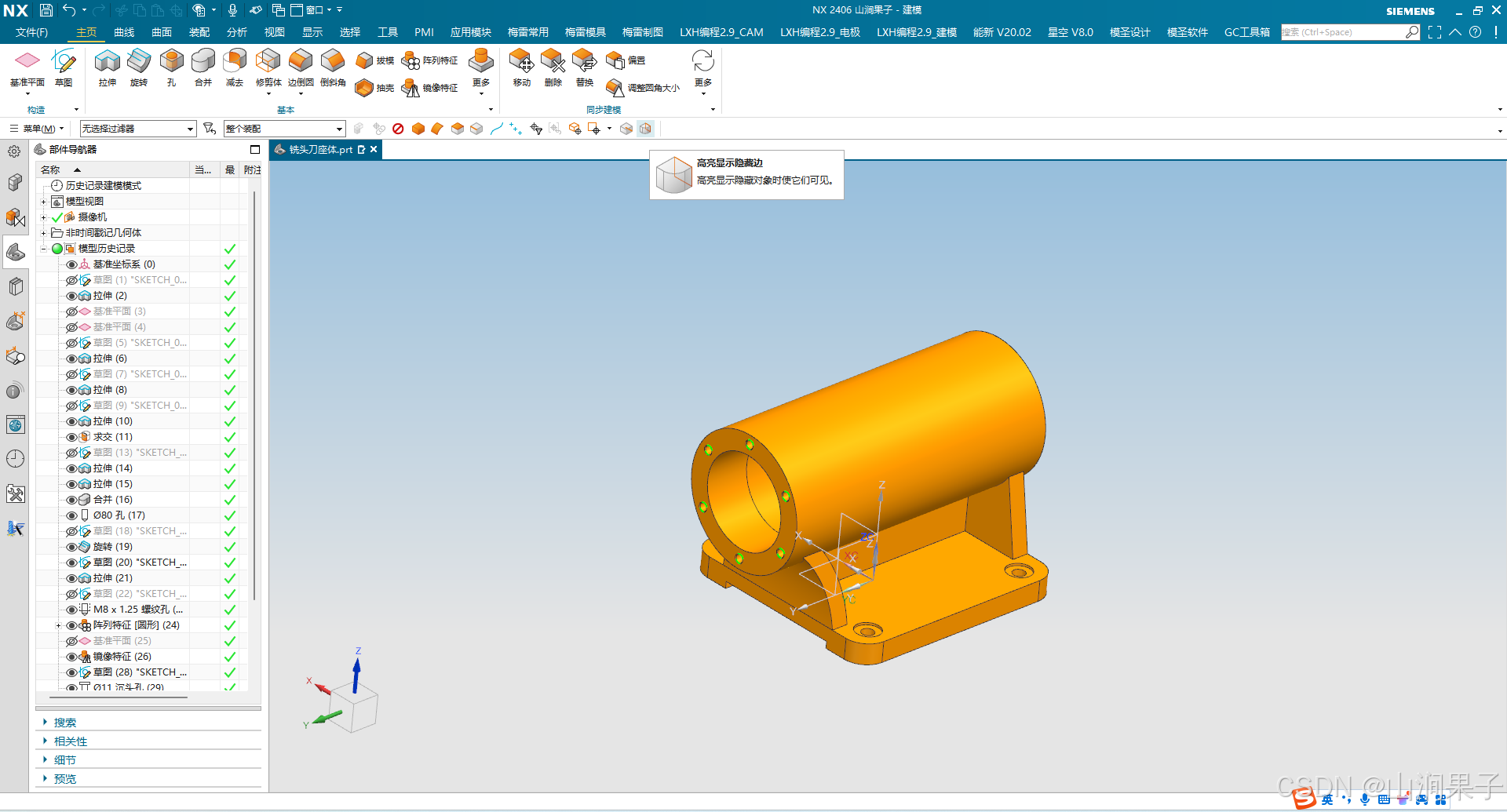

“高亮显示隐藏边”按钮 ：高亮显示隐藏对象时使它们可见。

除了在绘图区单击鼠标右键外，用户还可以直接在边框条上单击相应的按钮进行选择。

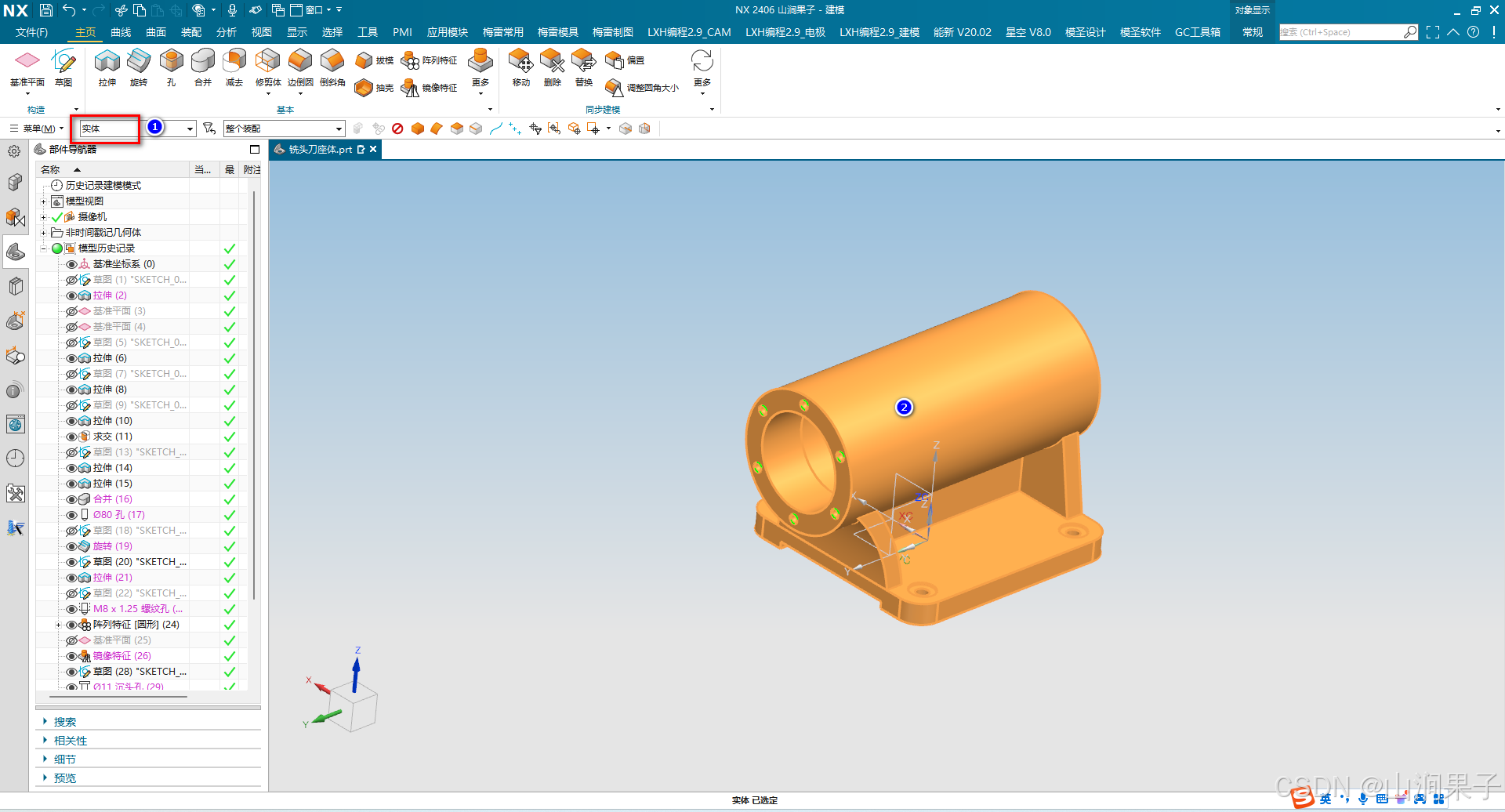

用户在选择对象时，可以直接在对象上单击鼠标左键进行选择，也可以通过拖出矩形区域来选择对象，这两种方法只适用于对象很少时的情况。
