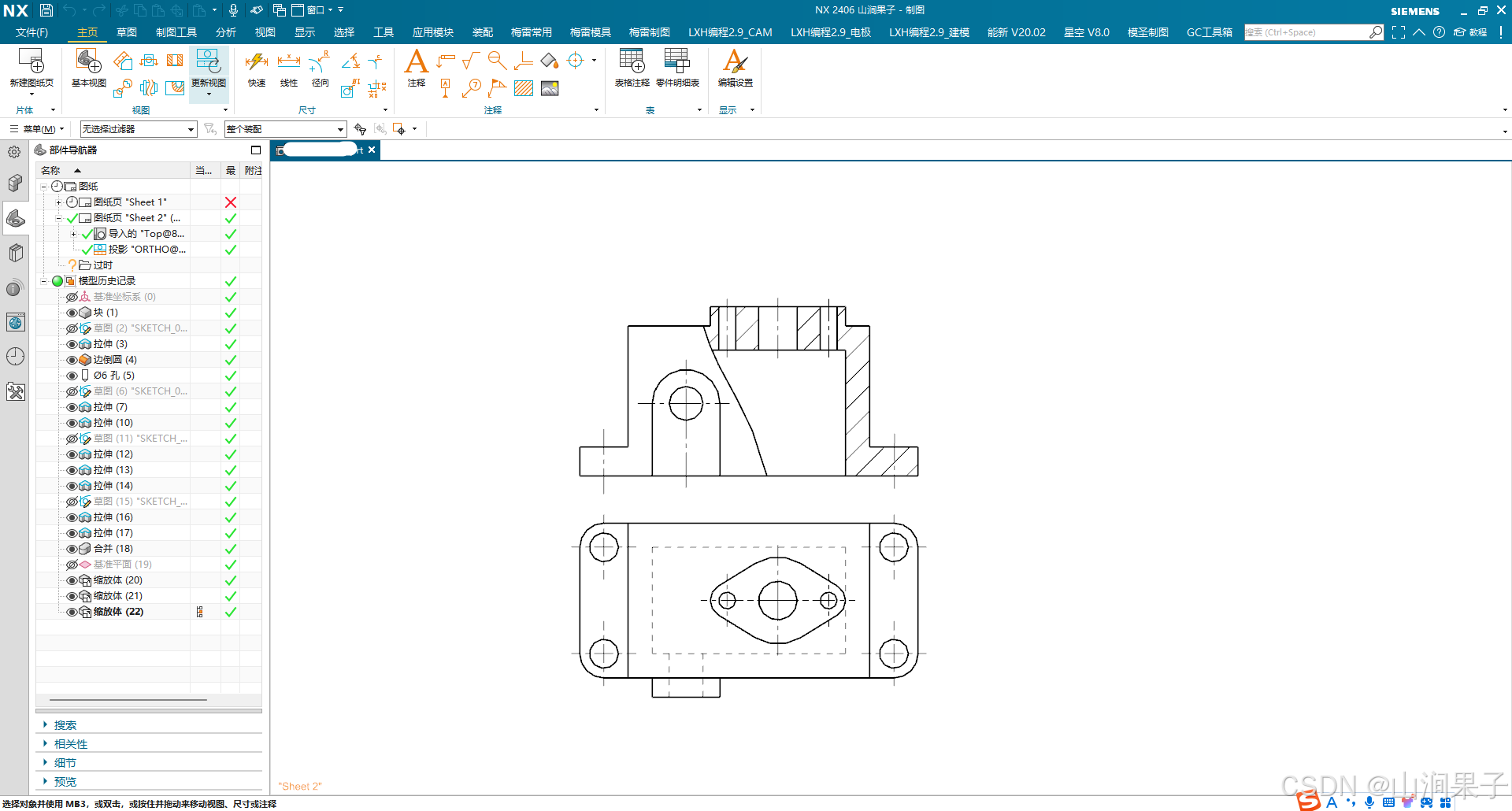

UG NX 2406 剖视图

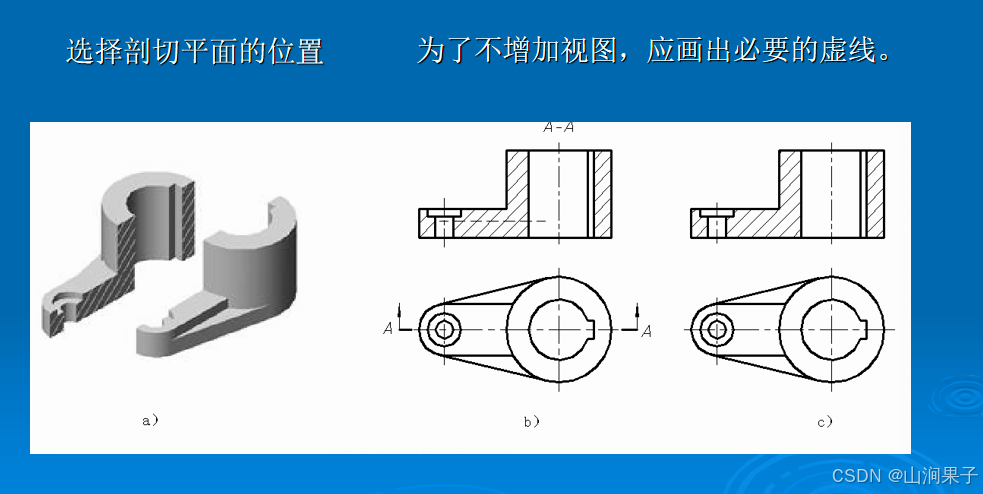

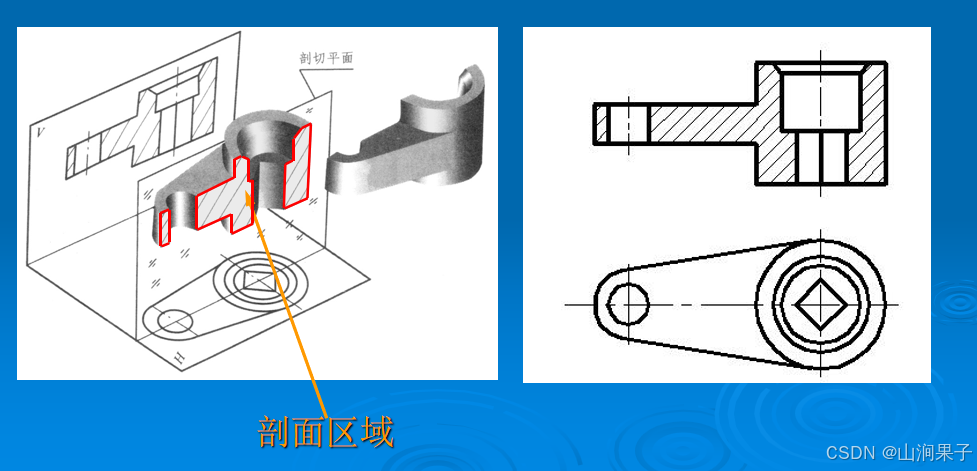

假想用剖切平面剖开机件，将处在观察者和剖切面之间的部分移去，余下部分向投影面投射所得的图形，称为剖视图，也可简称为剖视。

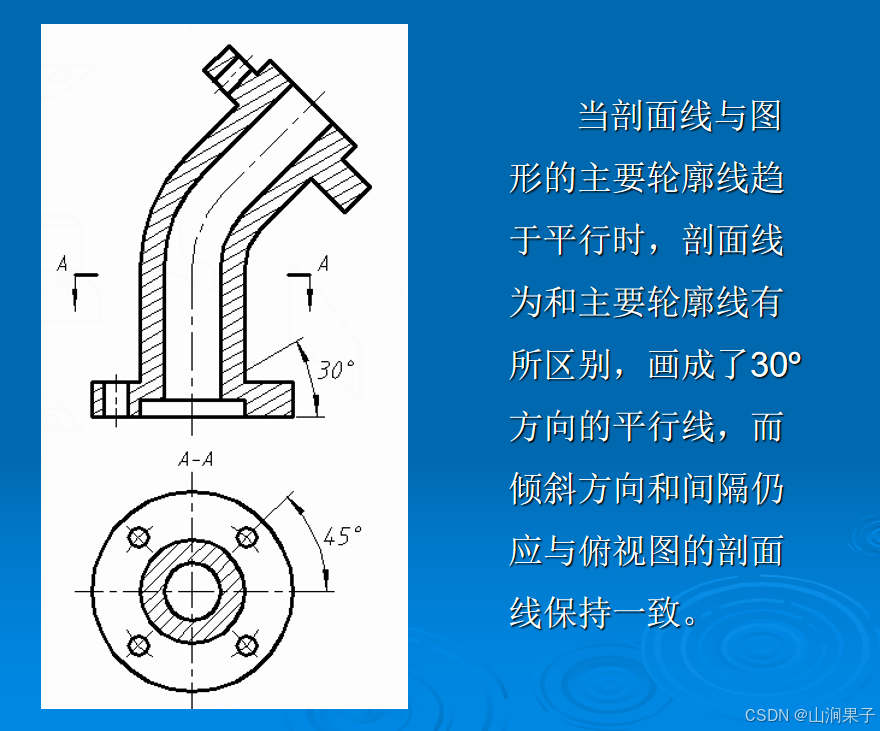

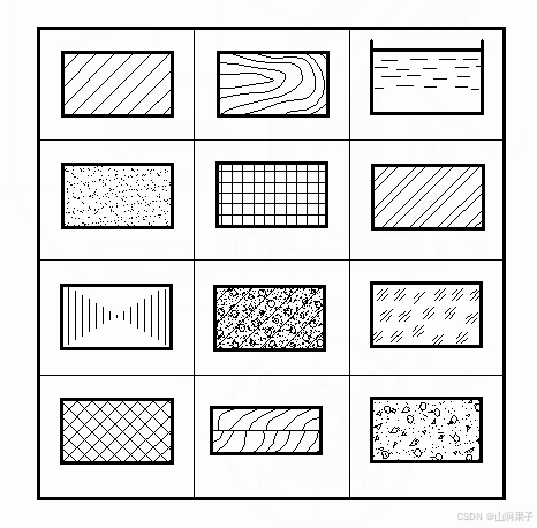

同一张图样中，表示同一物体的各剖视图上的剖面线画法应一致，即剖面线方向和间隔应一致。

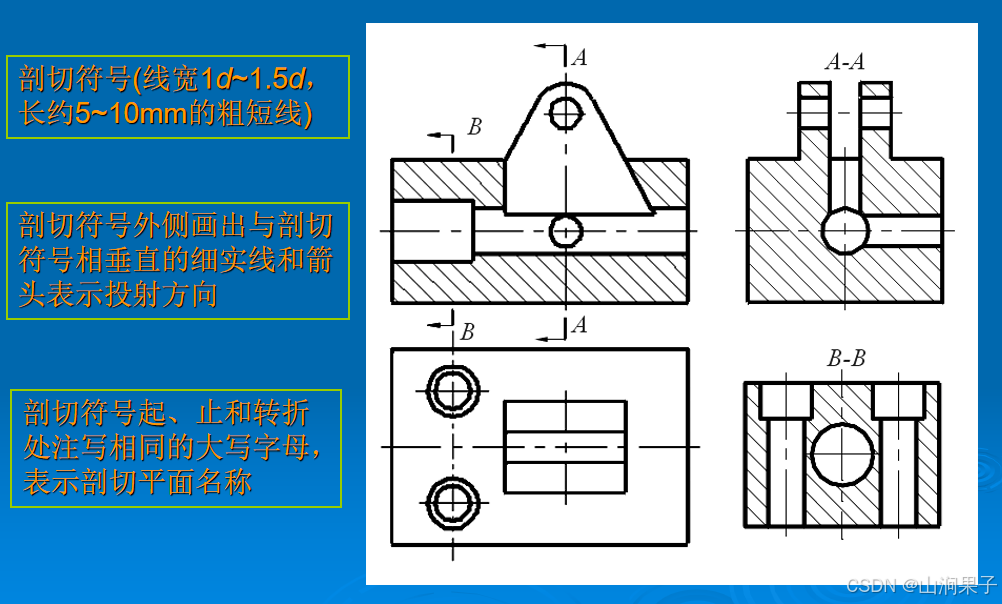

剖视图的标注

剖视图的分类

剖视图分为全剖视图、半剖视图和局部剖视图三种。

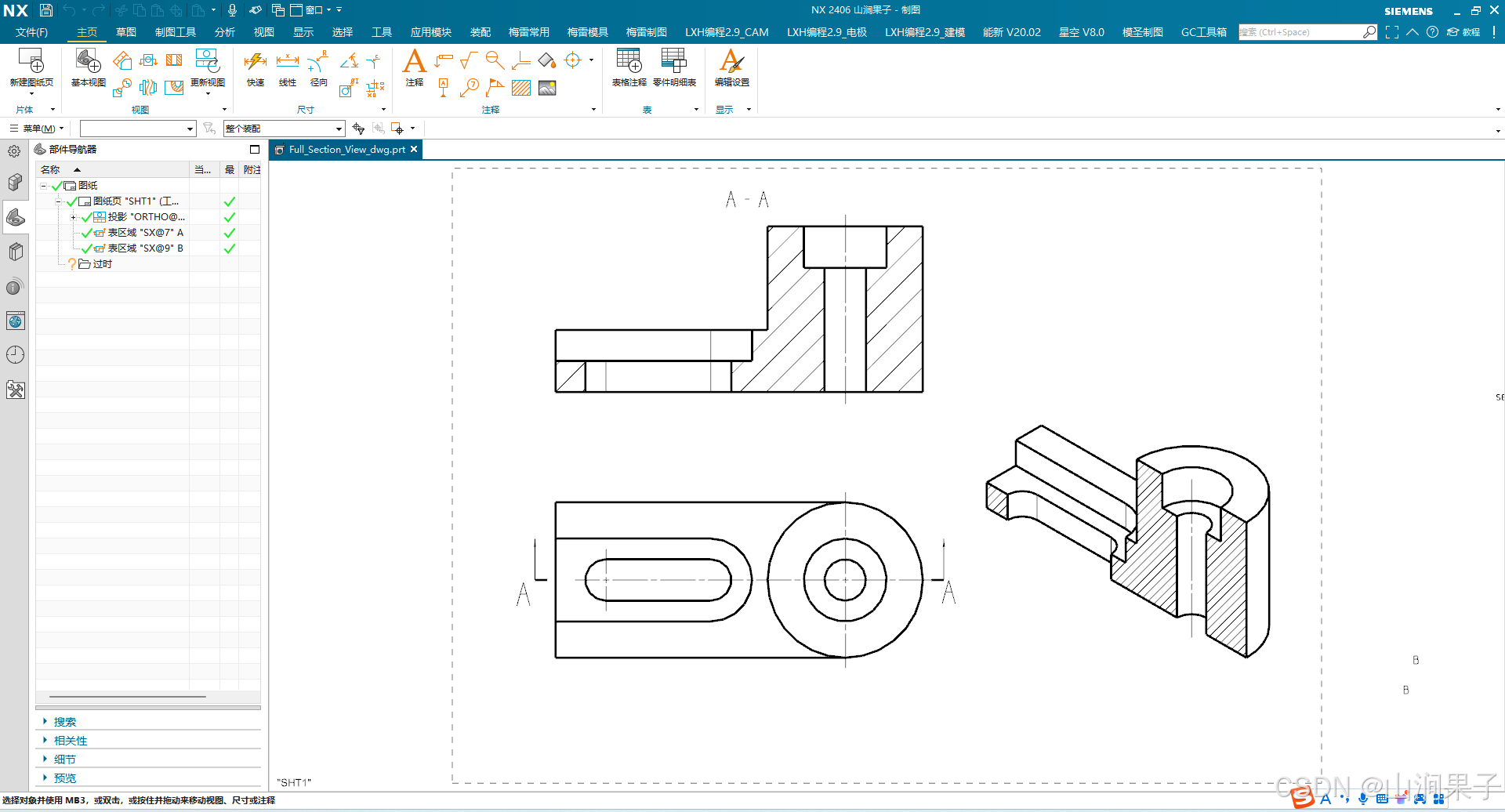

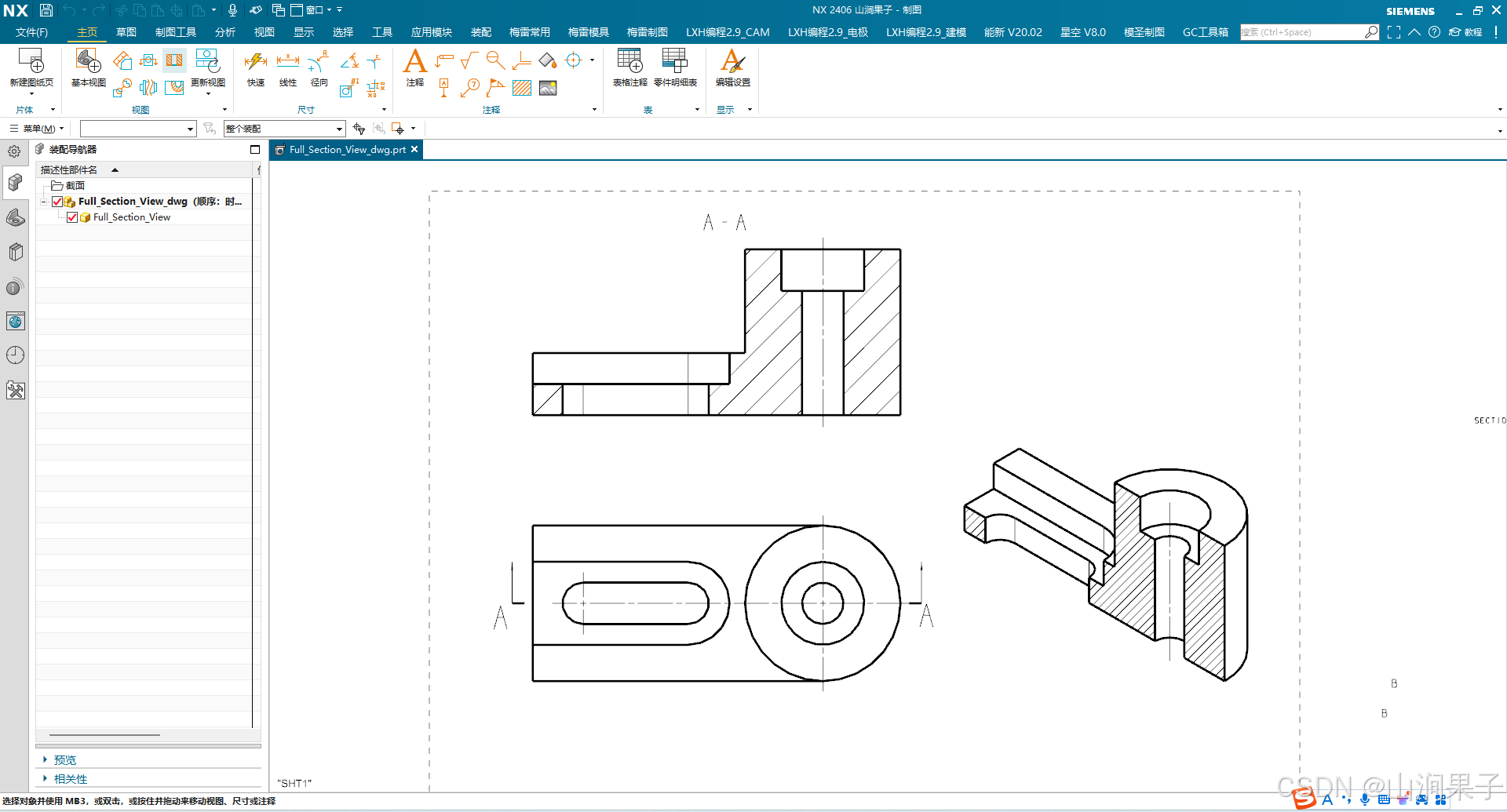

1．全剖视图

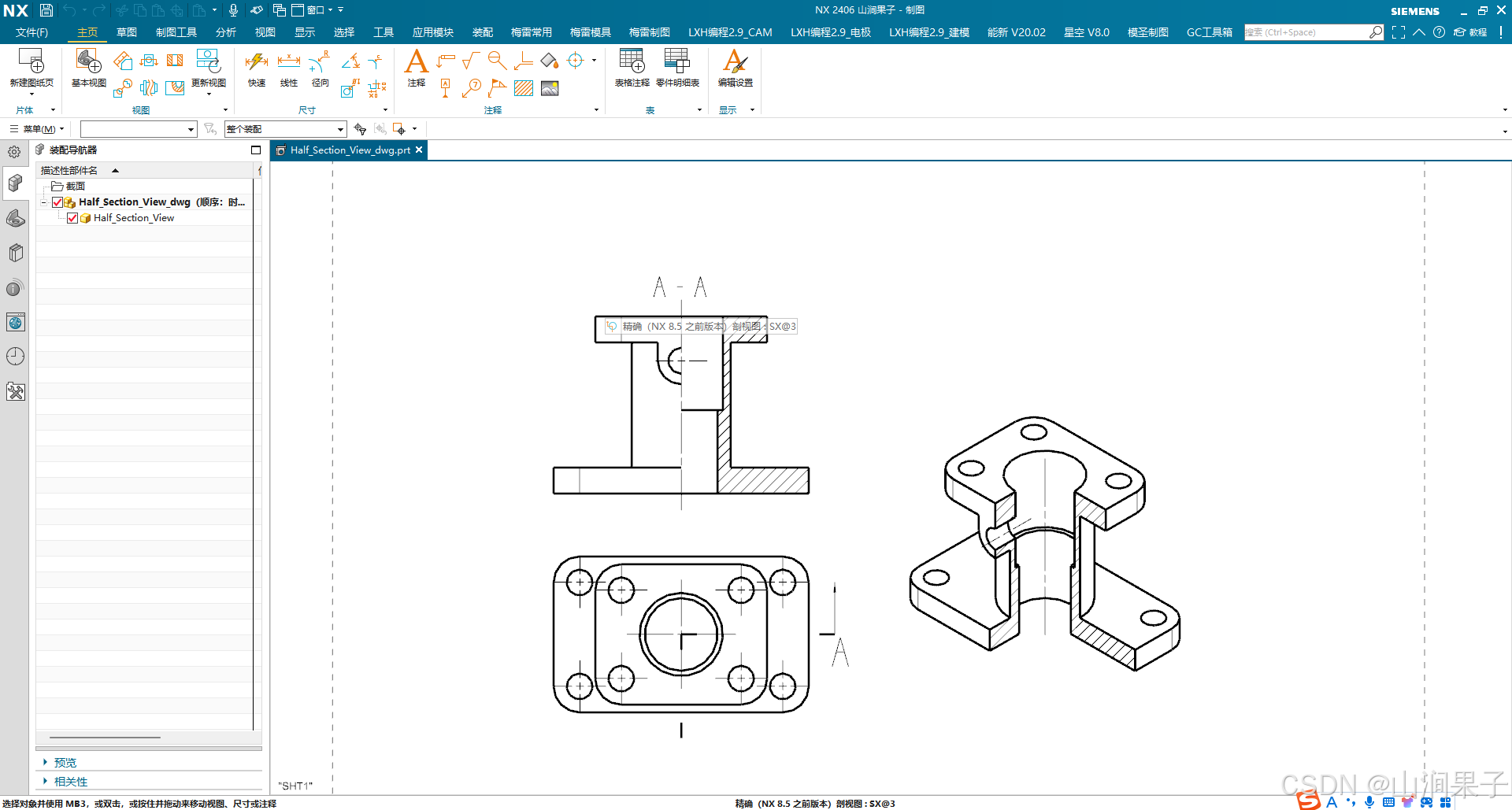

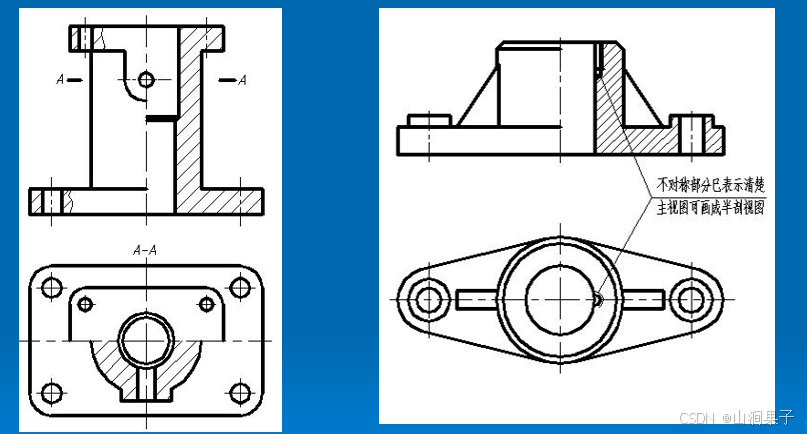

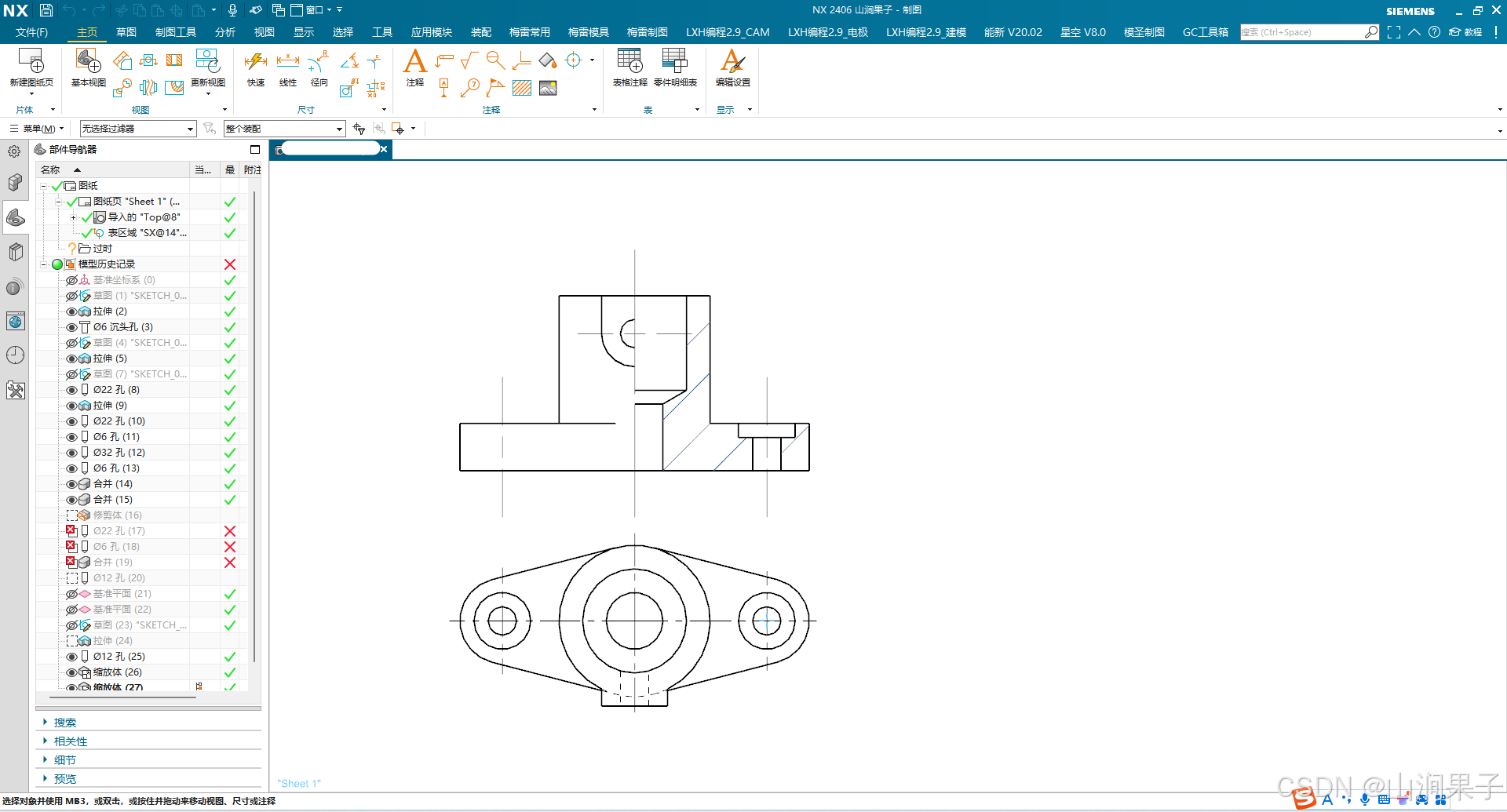

2．半剖视图

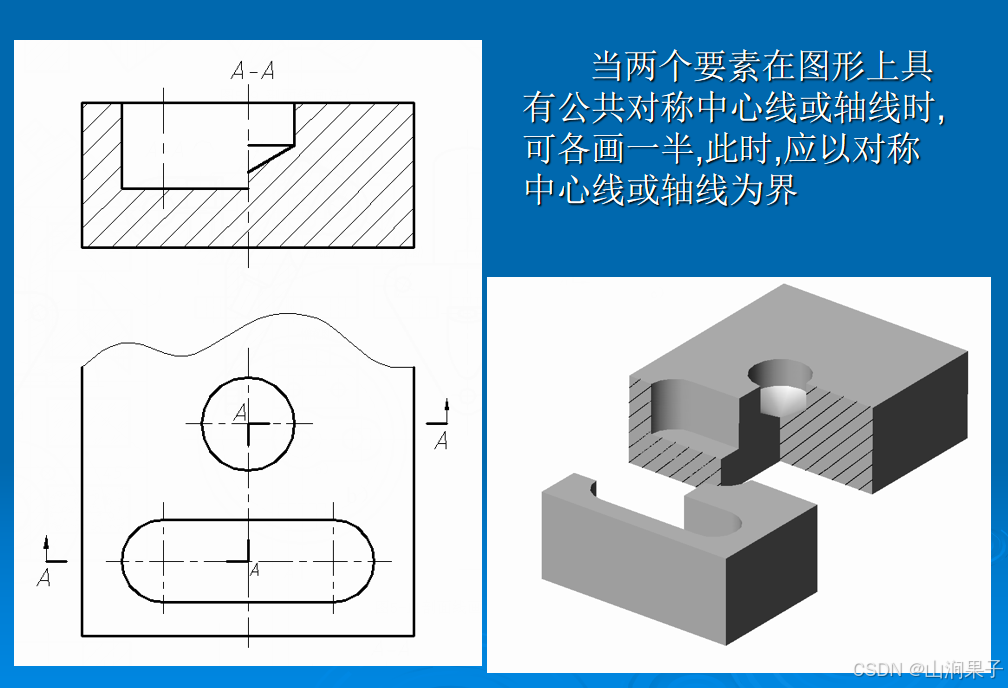

当机件具有对称平面时，应以对称中心线为界，一半画成剖视图，另一半画成视图，这种组合的图形称为半剖视图。

画半剖视图时应注意：
1)视图与剖视图分界线是点画线，不要画成粗实线。
2)由于图形对称，零件的内部形状已在半个剖视图中表达清楚，所以在表达外形的半个视图中，虚线可以省略不画。

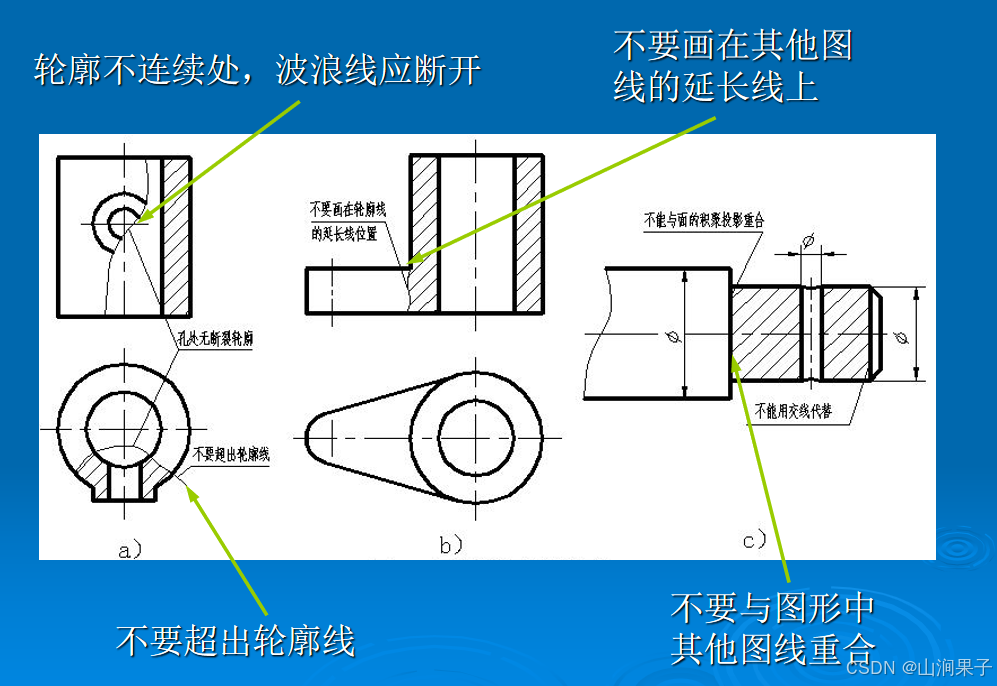

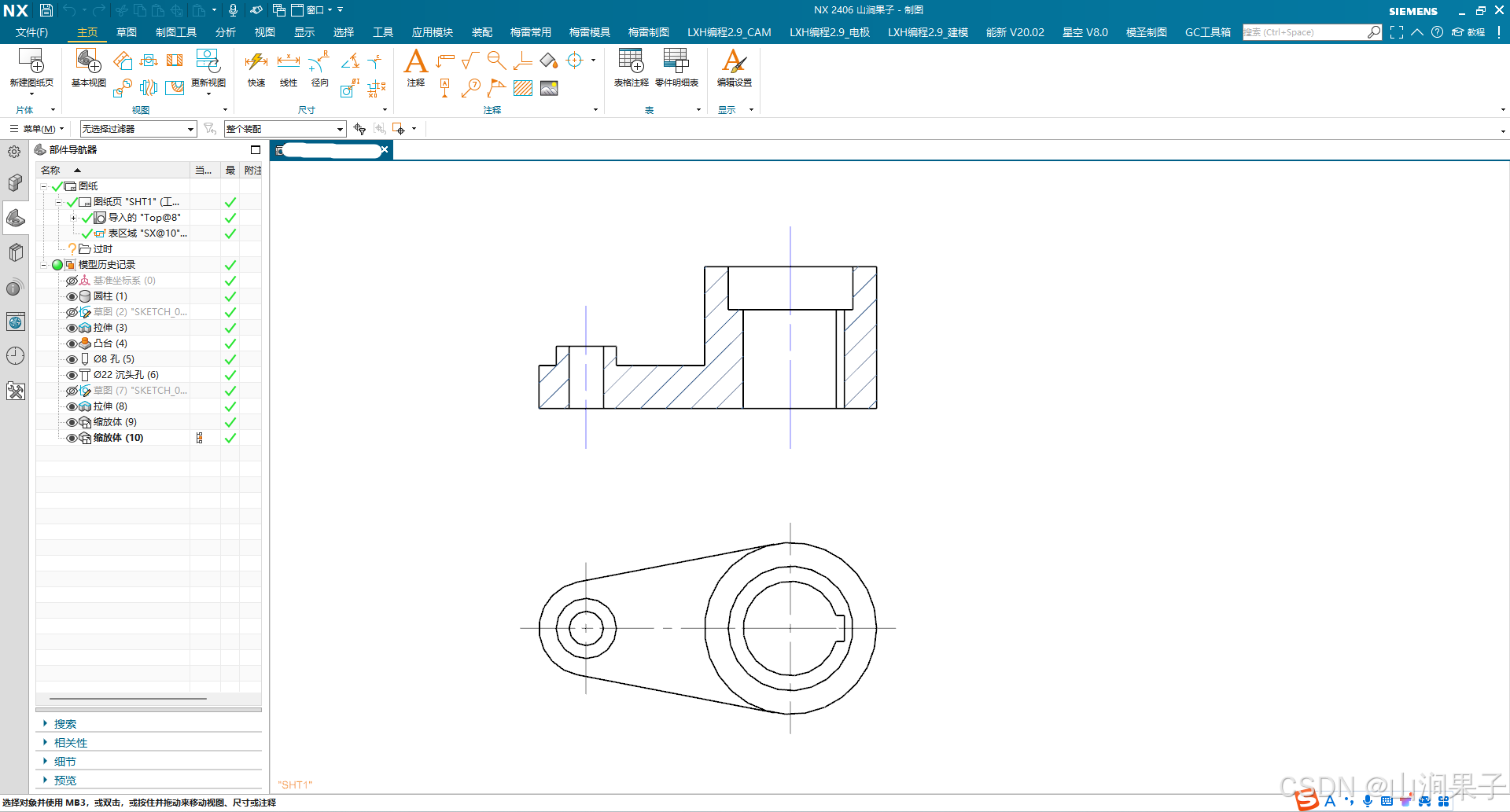

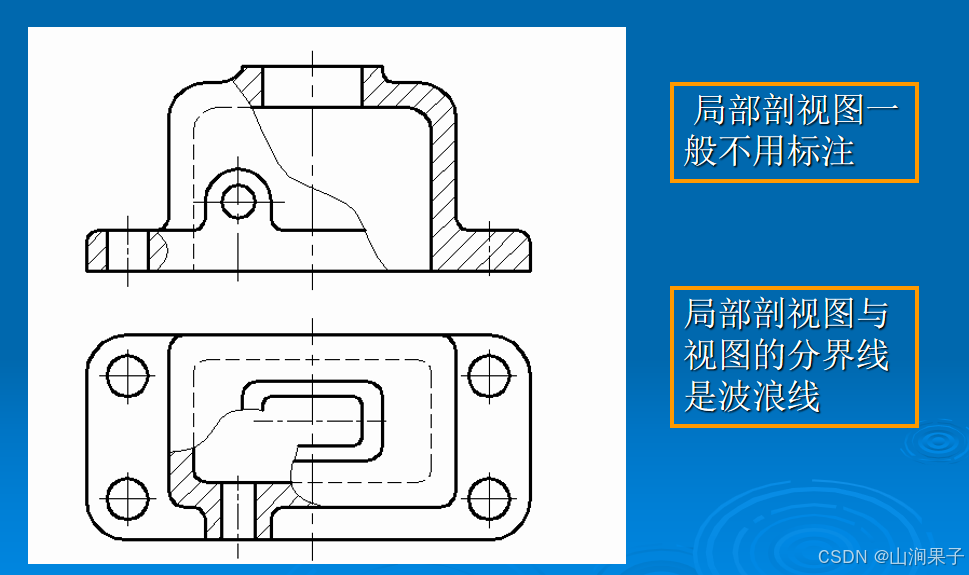

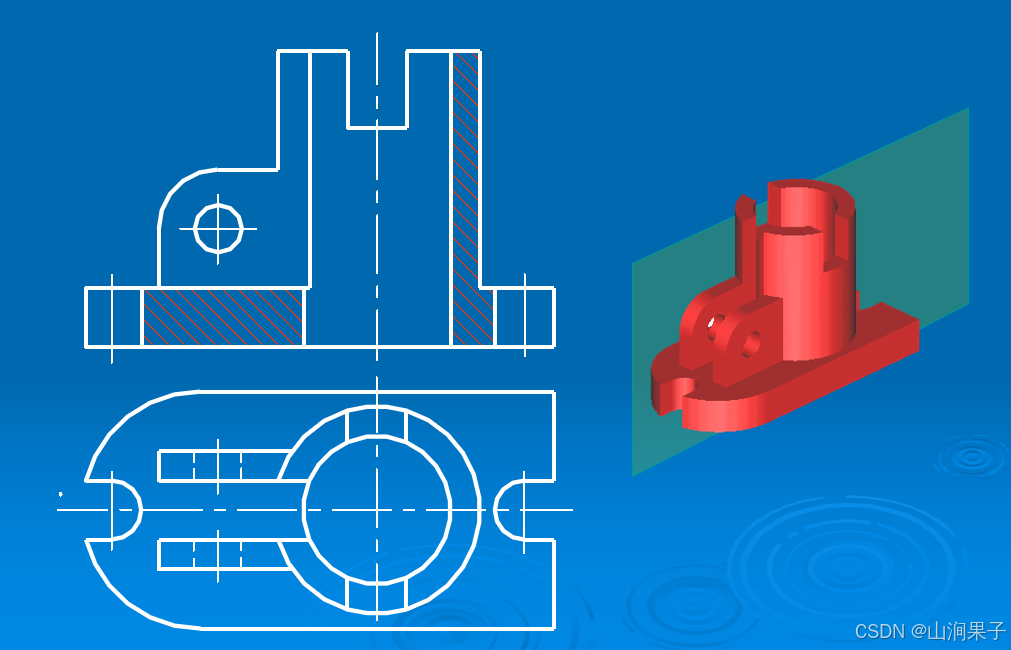

3．局部剖视图

用剖切面局部地剖开机件得到的剖视图称为局部剖视图。

局部剖视一般用于下列情况：

1)机件上有部分内部结构形状需要表示，又没必要作全剖视，或内、外结构形状都需兼顾，结构又不对称的情况。

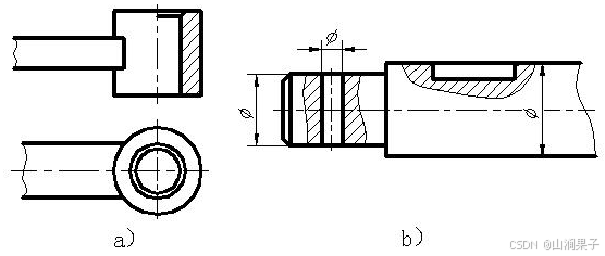

2)实心零件上有孔、凹坑和键槽等需要表示时。

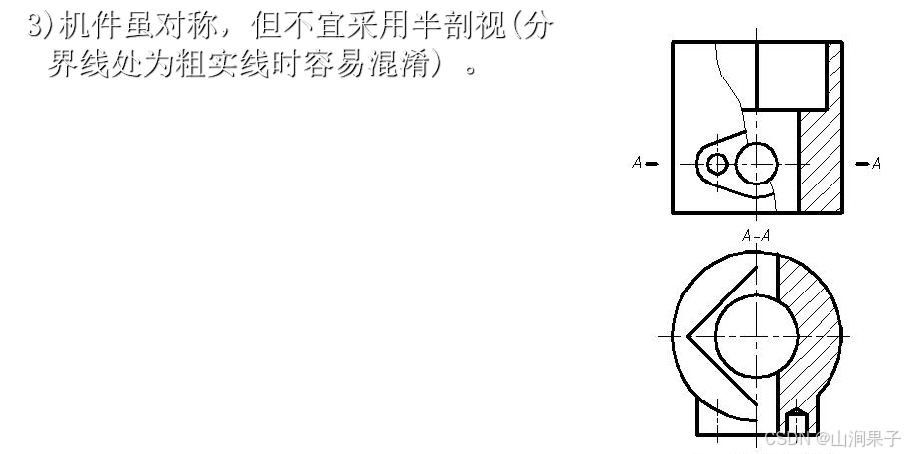

3)机件虽对称，但不宜采用半剖视(分界线处为粗实线时容易混淆) 。

剖切面的种类

1．单一剖切面

用平行于基本投影面的剖切平面剖切机件

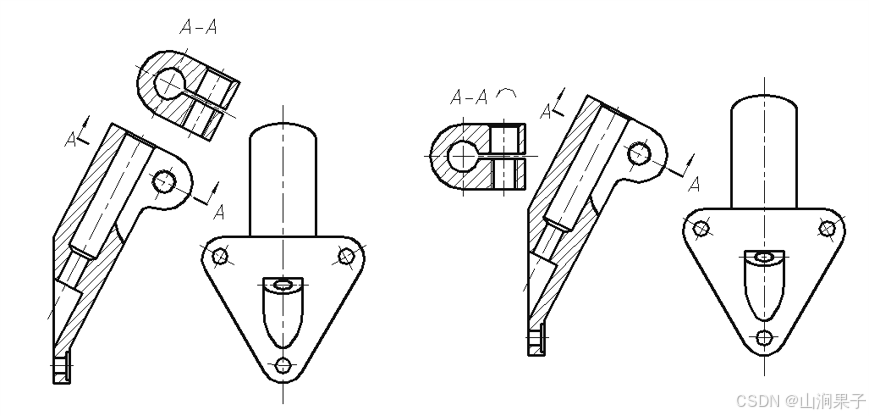

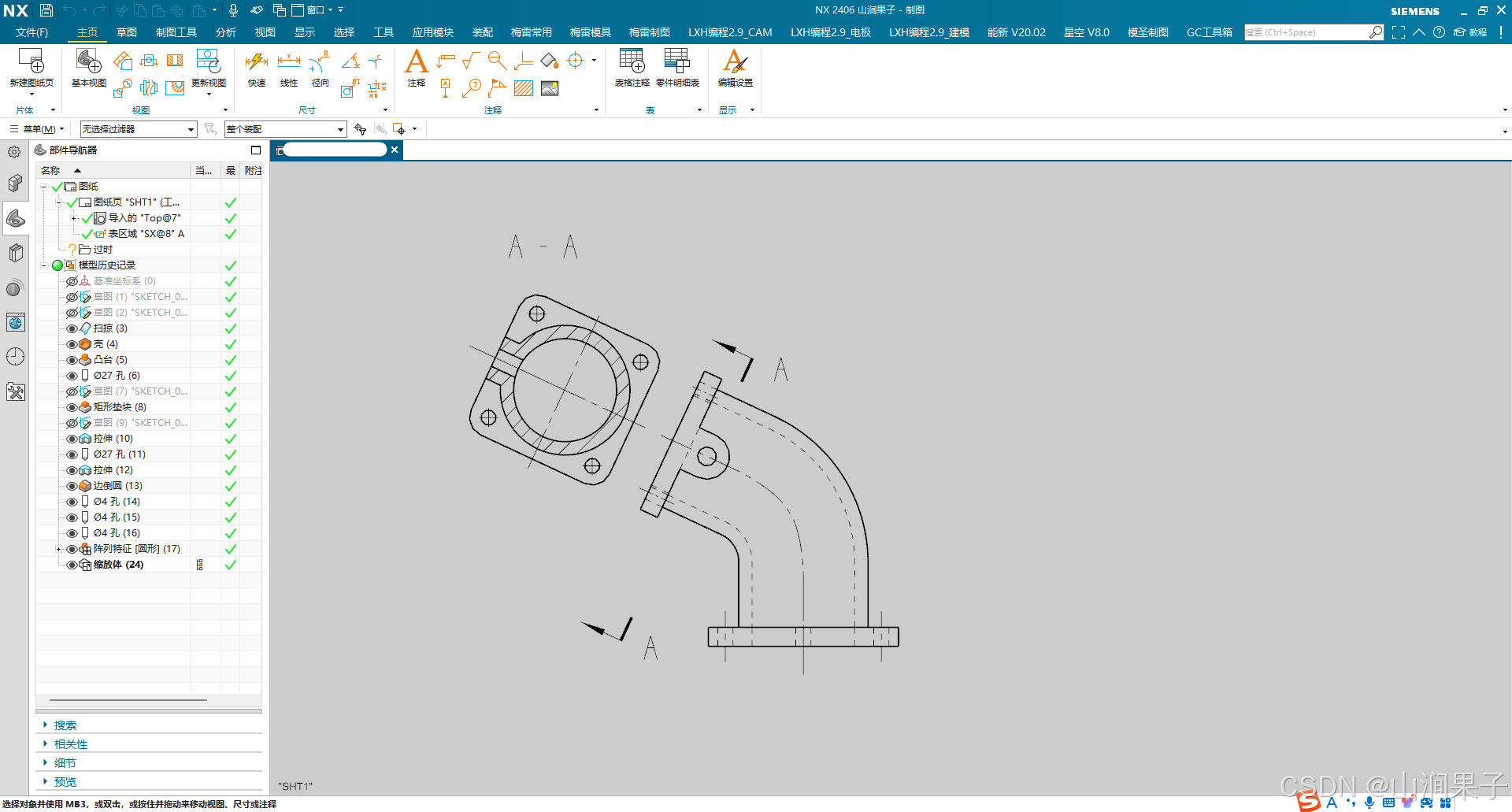

用不平行于基本投影面、但垂直于基本投影面

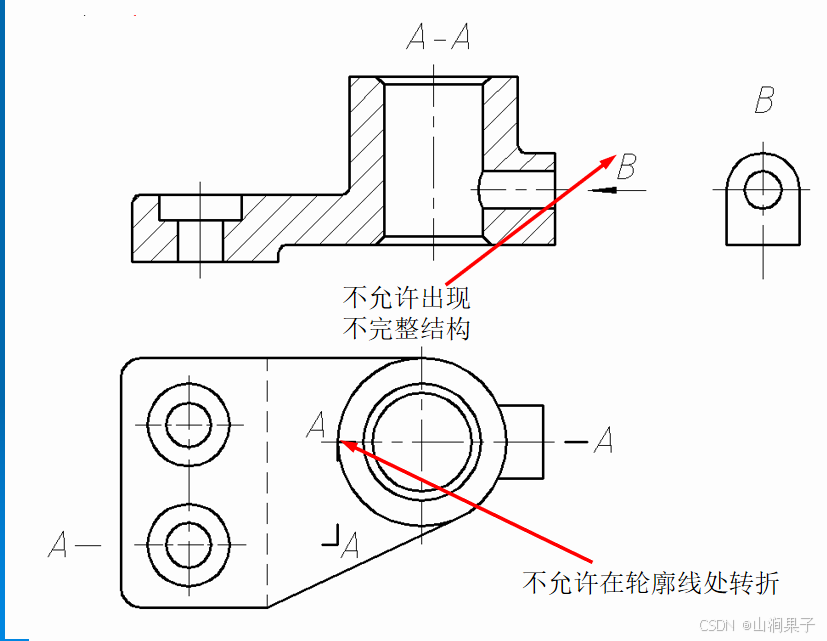

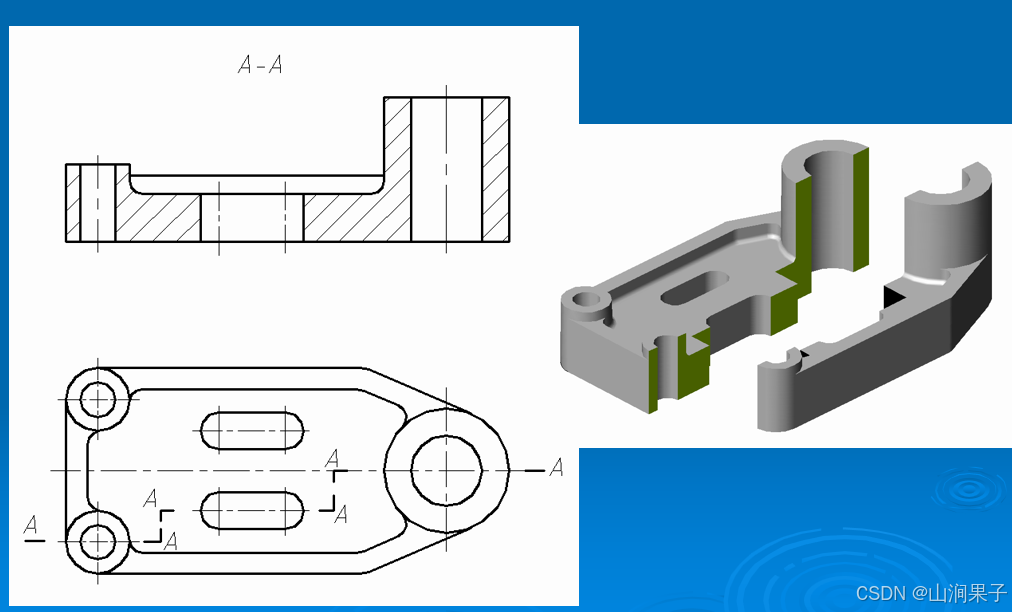

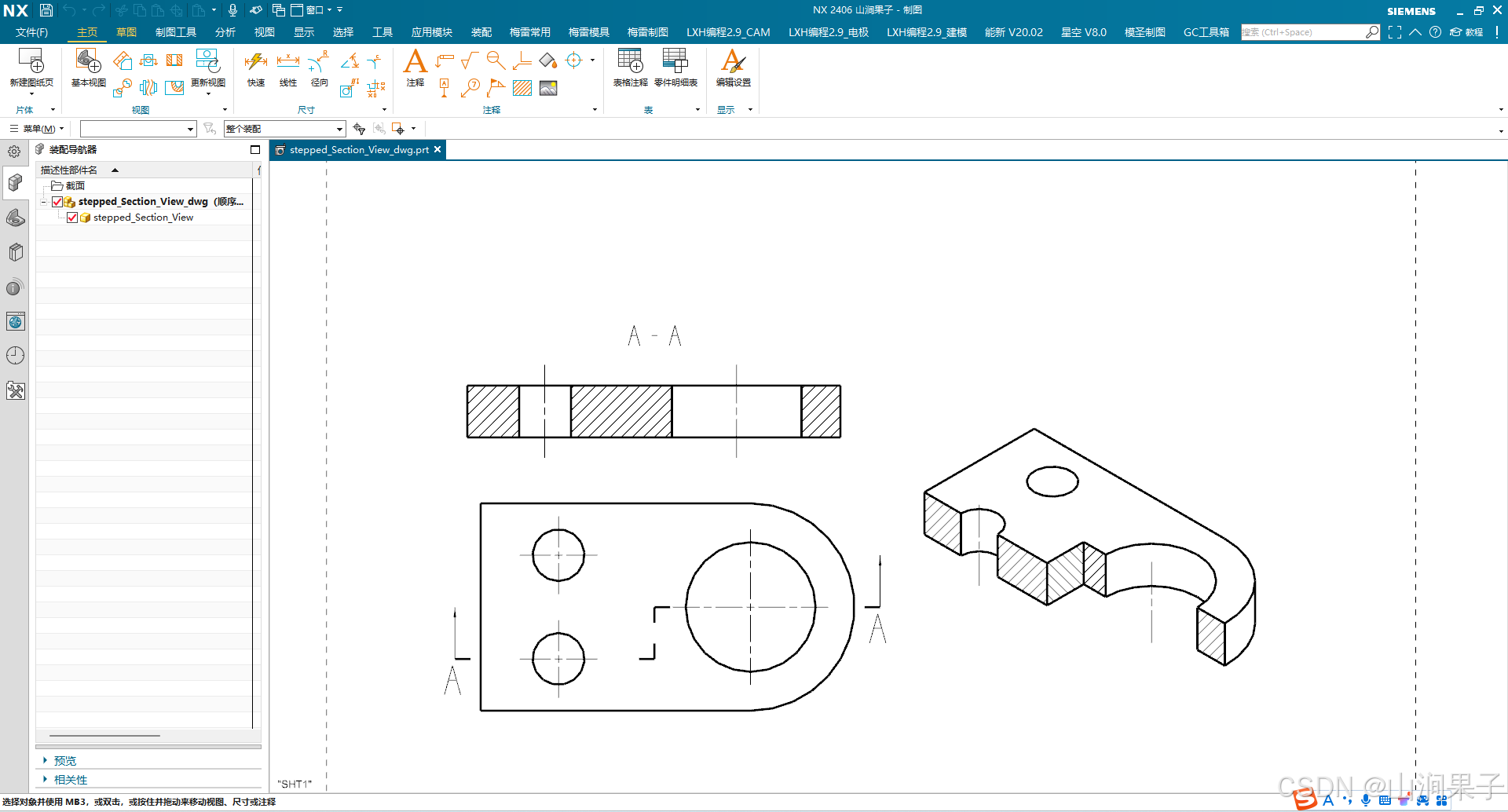

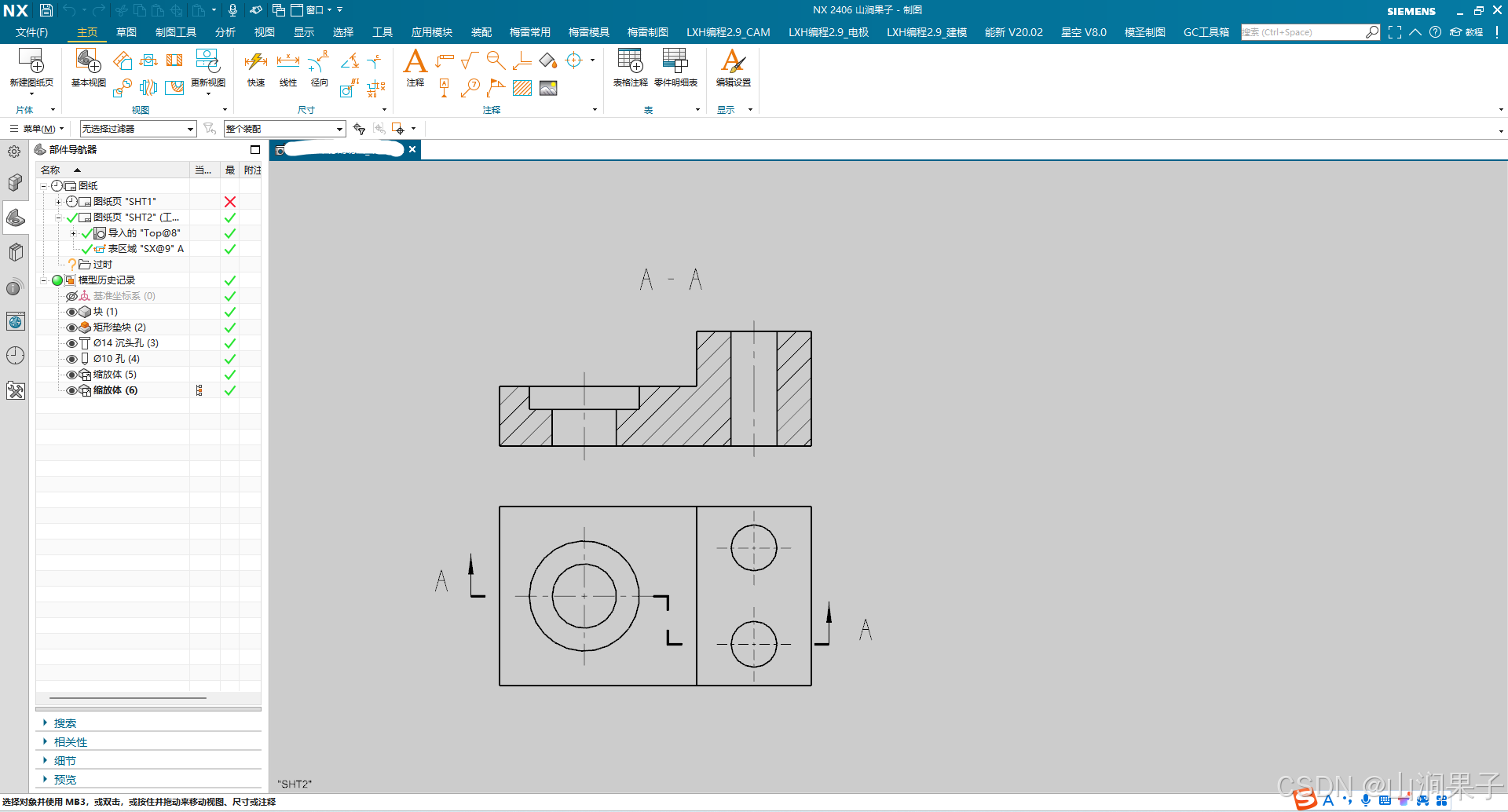

2．几个平行的剖切平面

剖切平面转折处不应画线

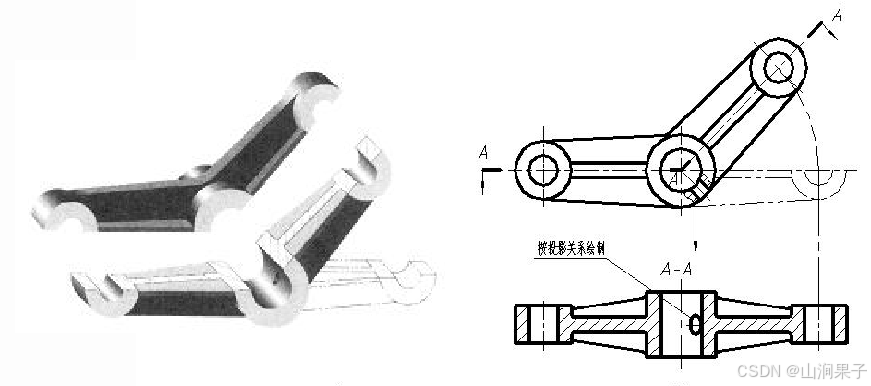

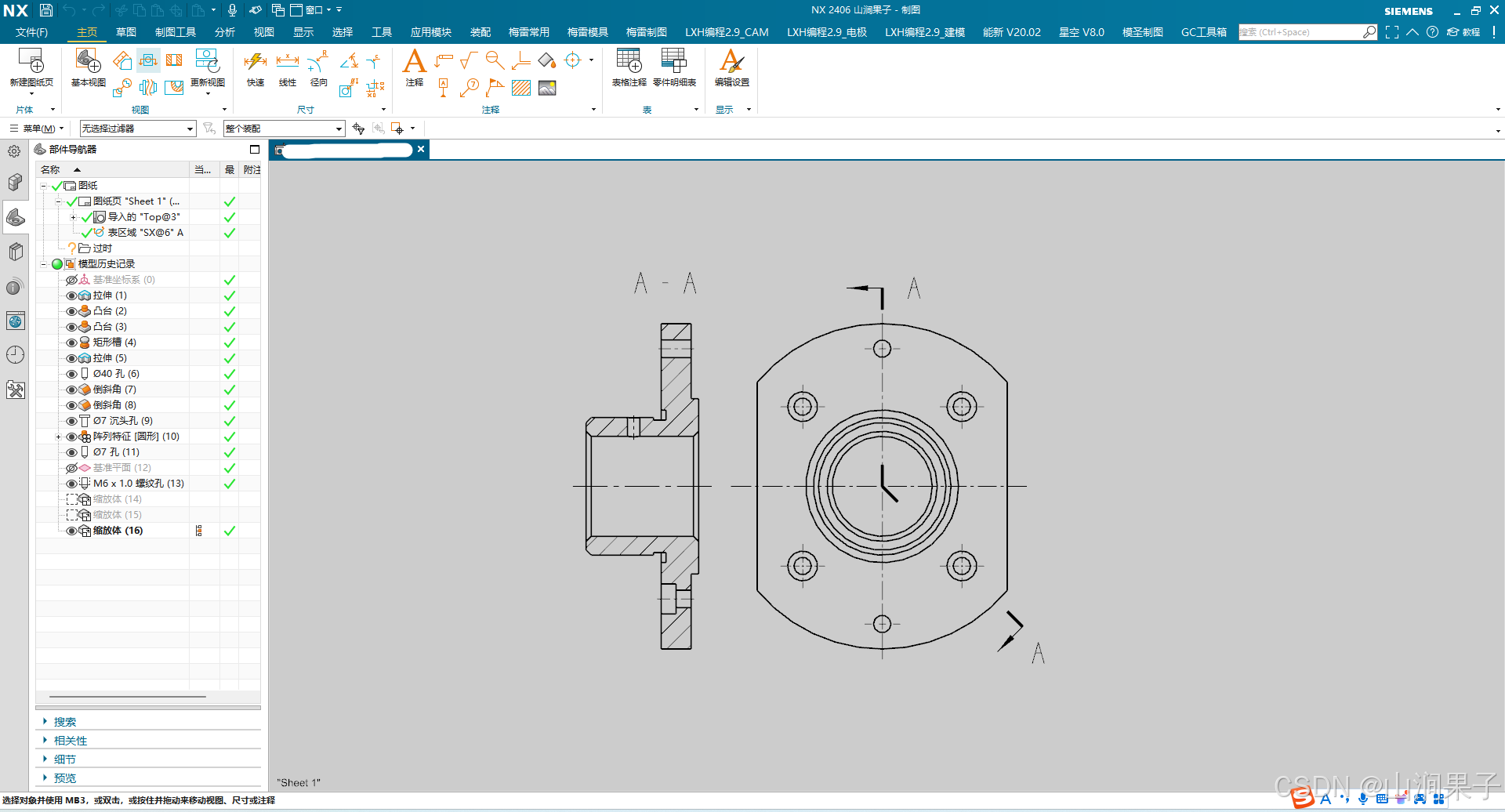

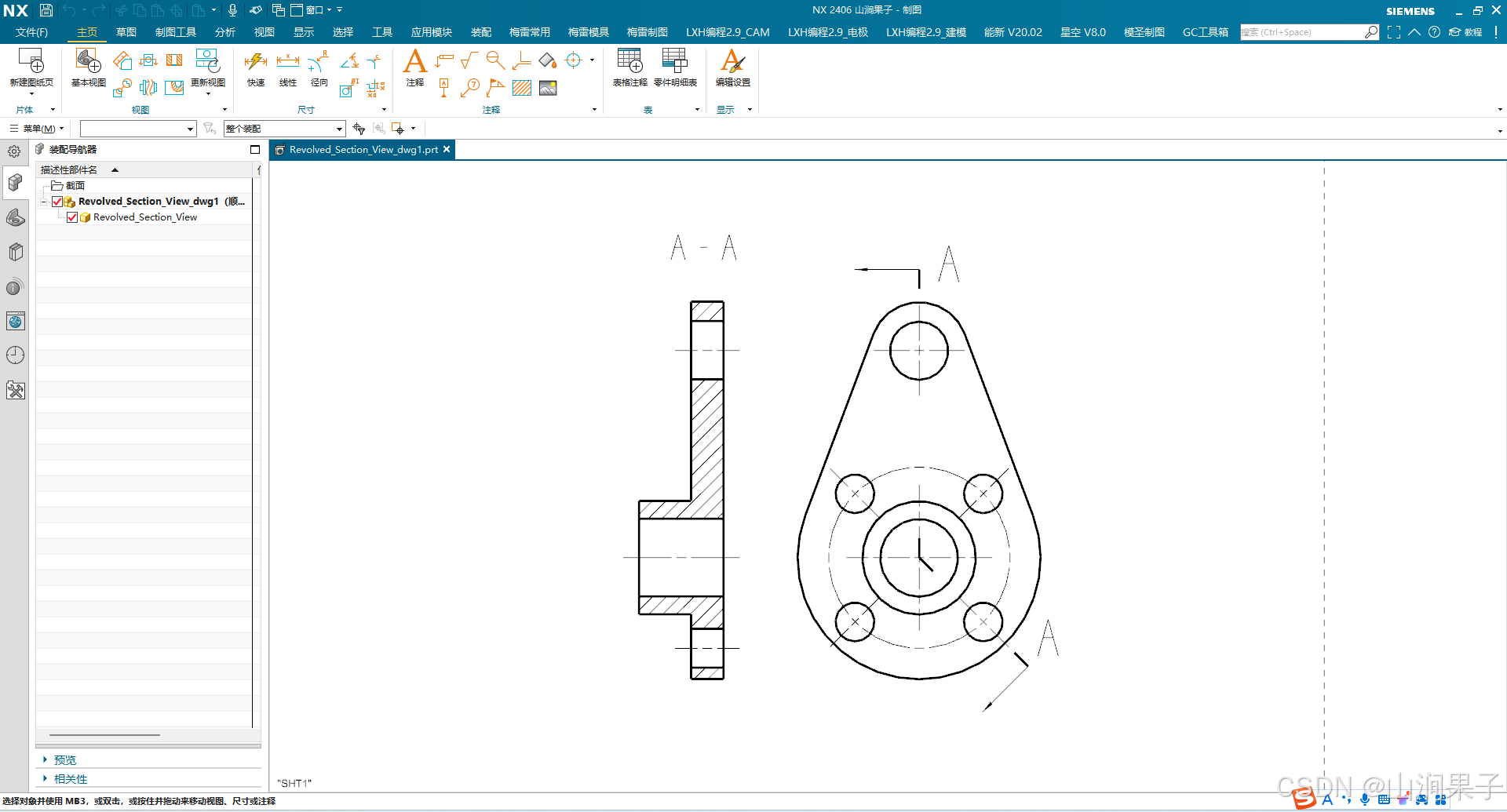

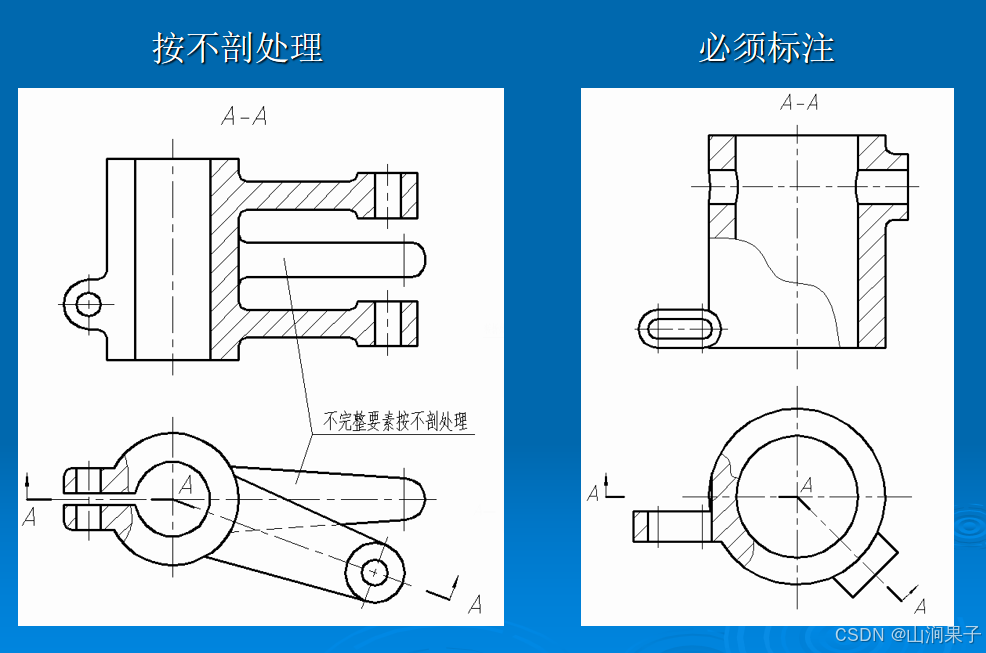

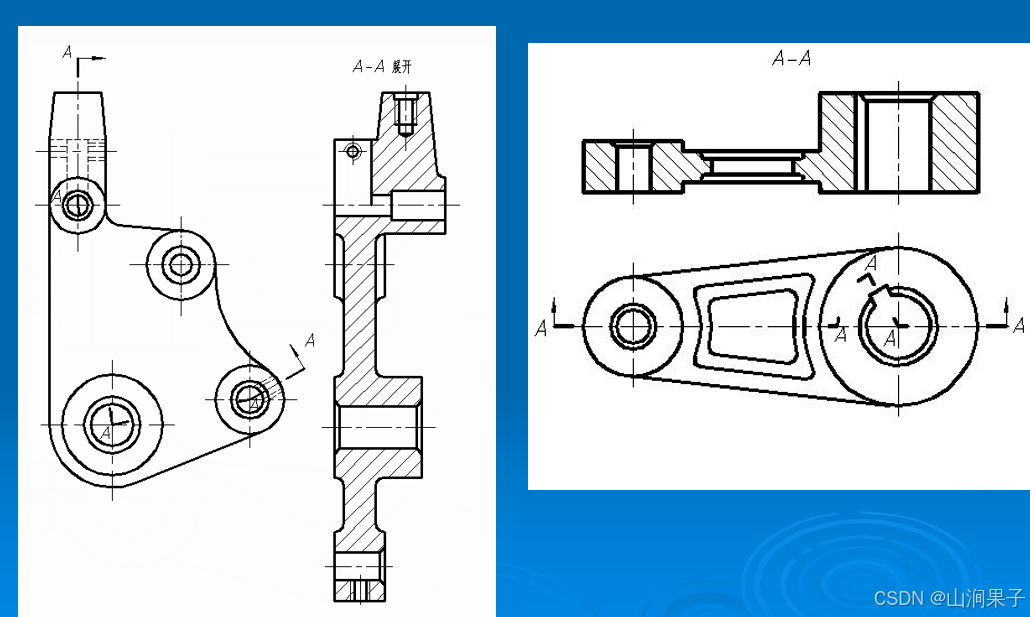

3．几个相交的剖切平面

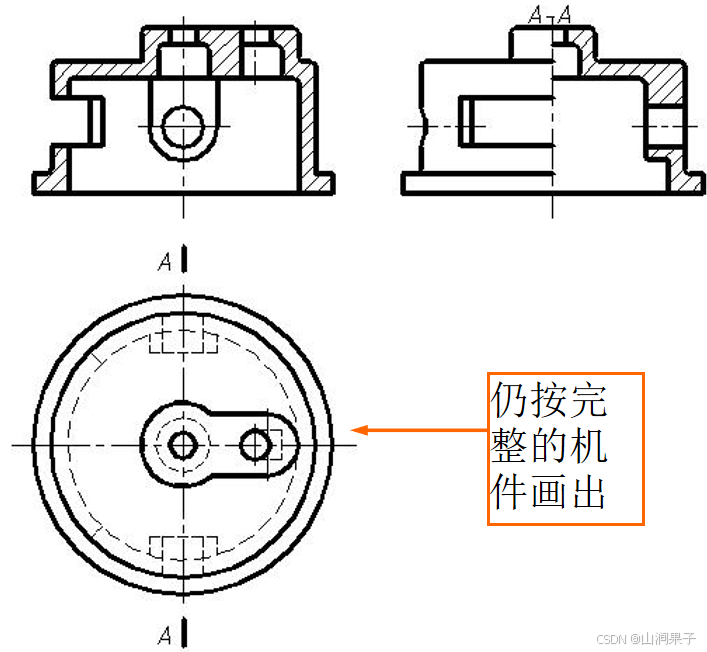

当机件的内部结构形状用一个剖切平面剖切不能表达完全，且这个机件在整体上又具有公共回转轴时，可用两个相交的剖切平面(交线垂直于某一基本投影面)剖开机件。

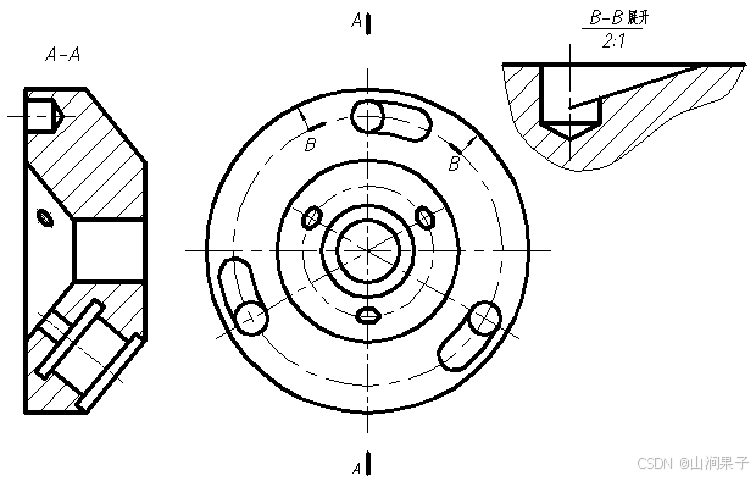

4.剖切方法的综合运用
