中望3D2025工程图：标注尺寸上下标

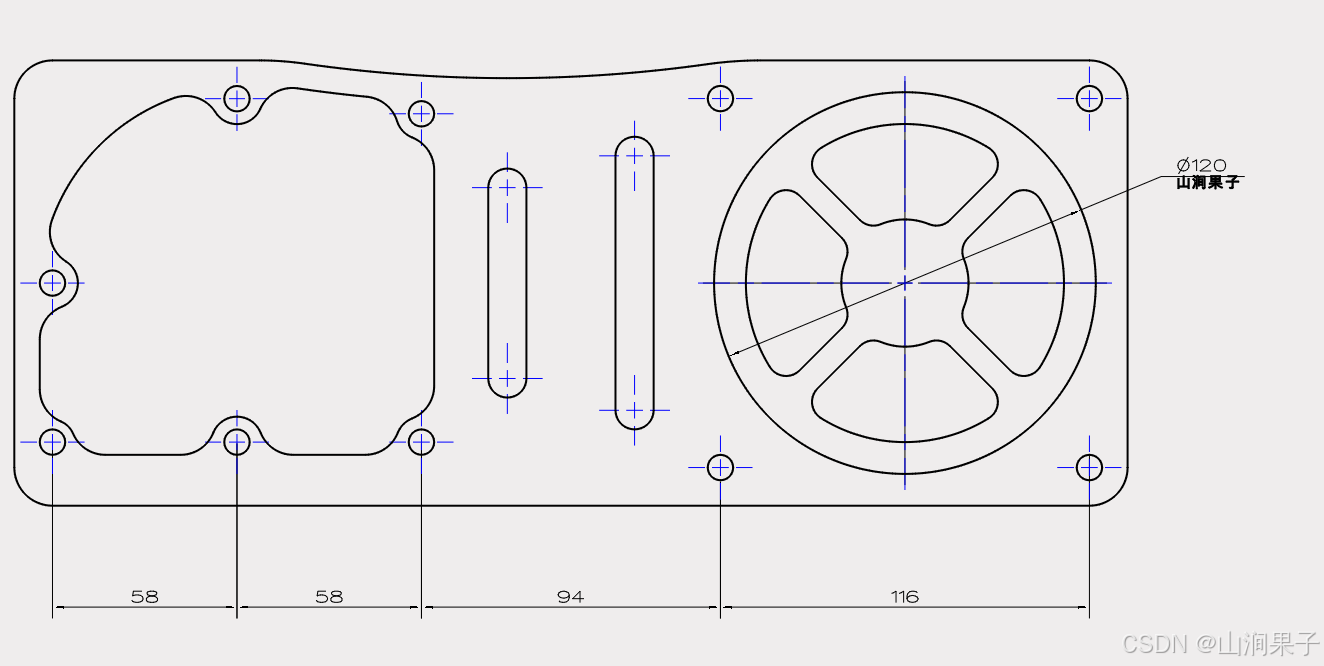

工程师设计工作出工程图时，标注尺寸有时候标注需要上下标来说明标注的要求或者用途。

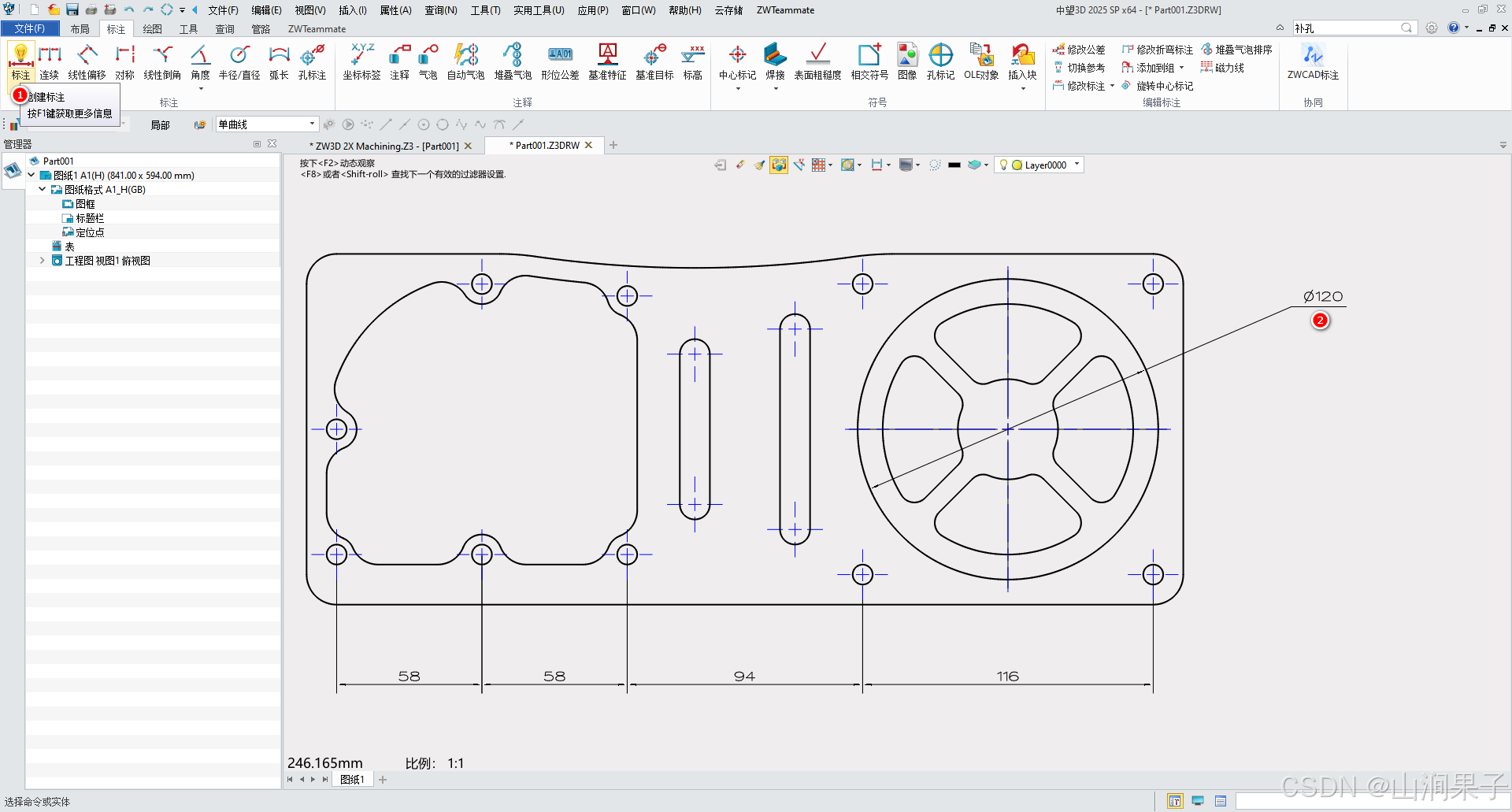

1.通过【标注】功能创建好标注尺寸

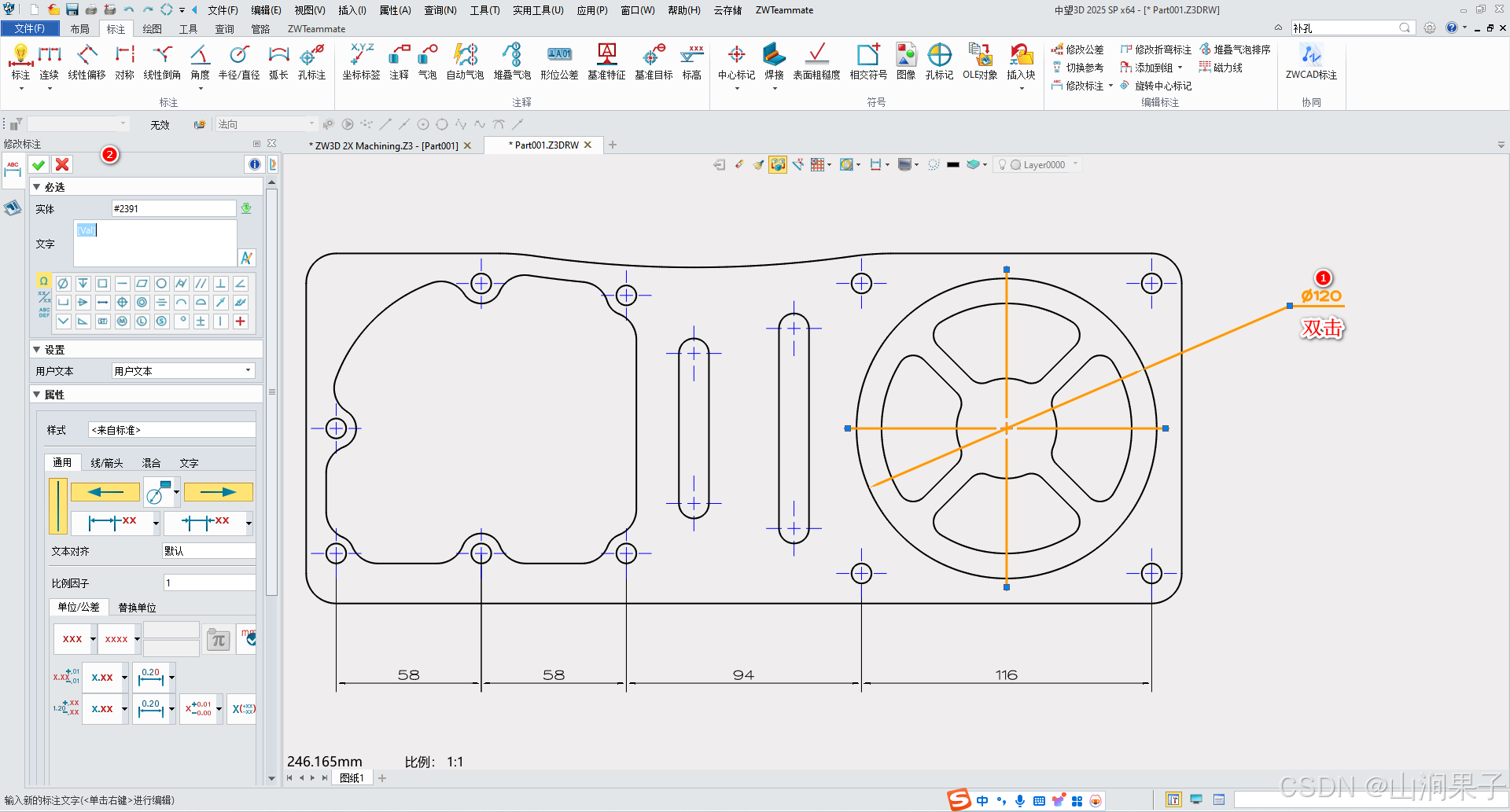

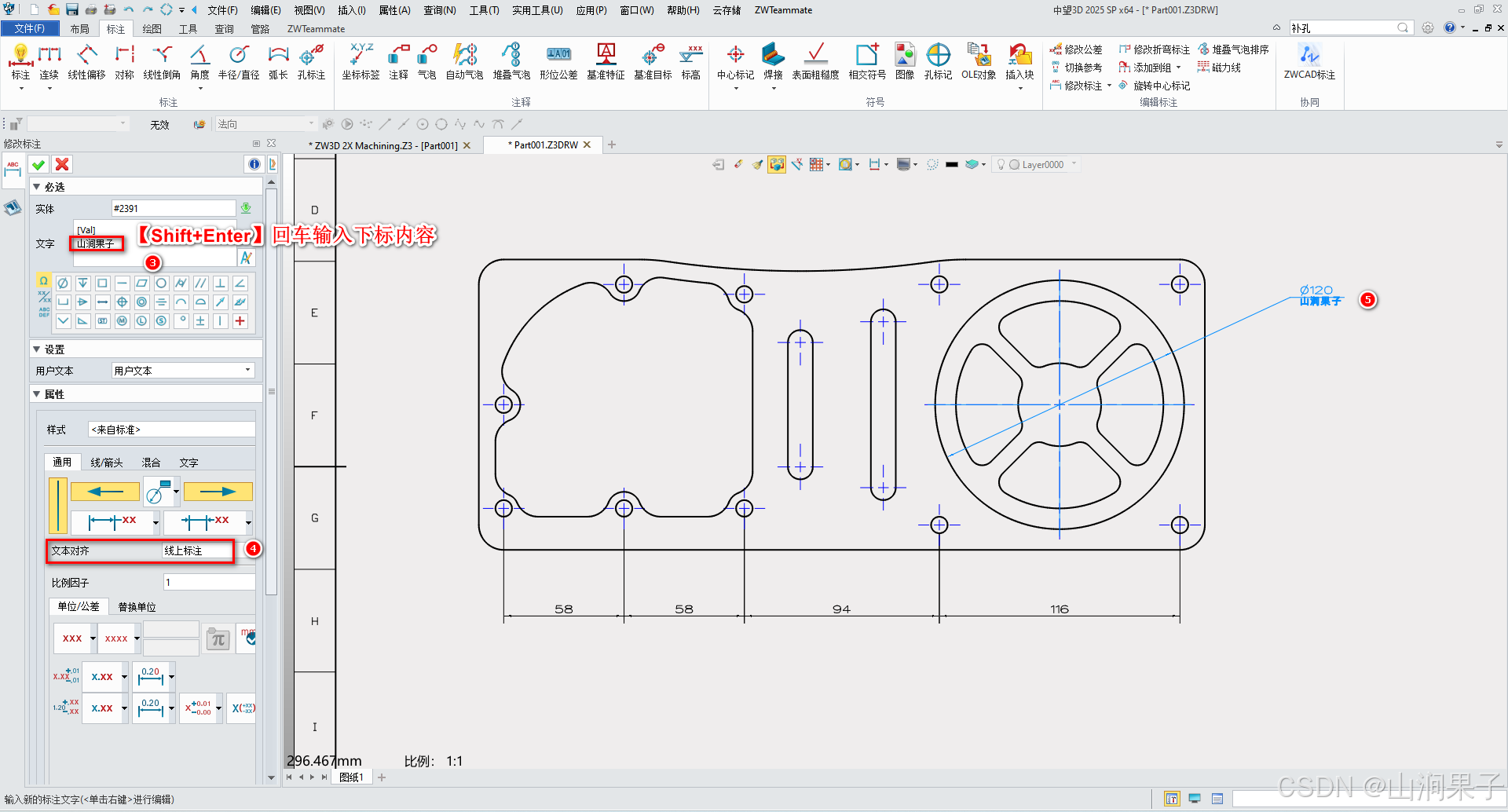

2.双击创建好的尺寸，如上图的直径【10】尺寸。【文字】内容通过【Shift+Enter】回车输入下标内容，如下图示输入：【刀槽风孔】。标注引线方式改为【线上水平折弯】方式。【文本对齐】改为【线上标注】。

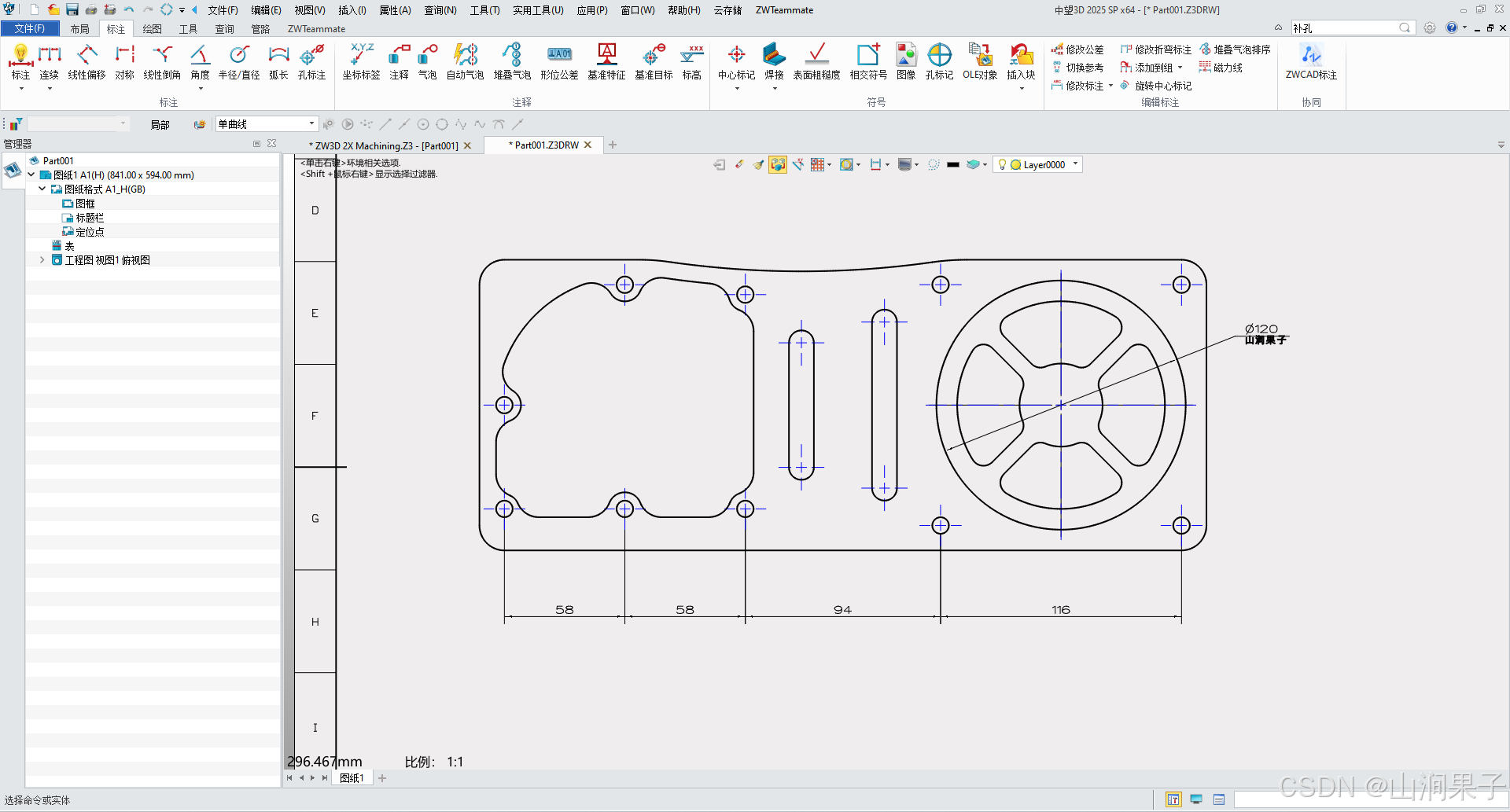

3.完成以上操作就可以看到标注样式就是我们要的上下标的效果。
