UG NX 2406扫掠（放样+扫描）（示例解析）

通过沿一条或多条引导线扫掠截面来创建体。

使用“扫掠”工具命令，可以沿着一个或多个引导线扫掠截面来创建特征，在创建过程中可使用各种方法控制沿着引导线的形状。

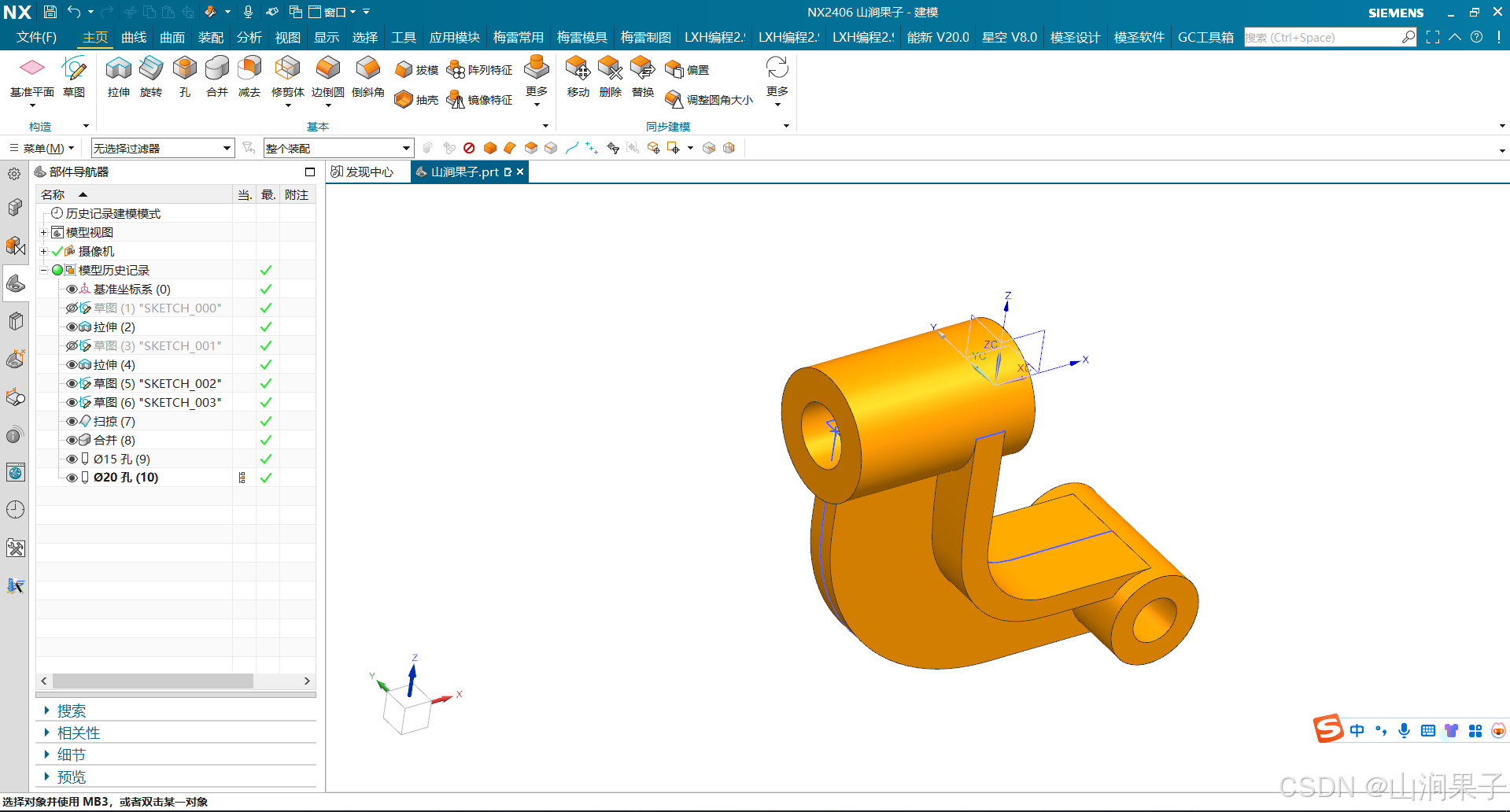

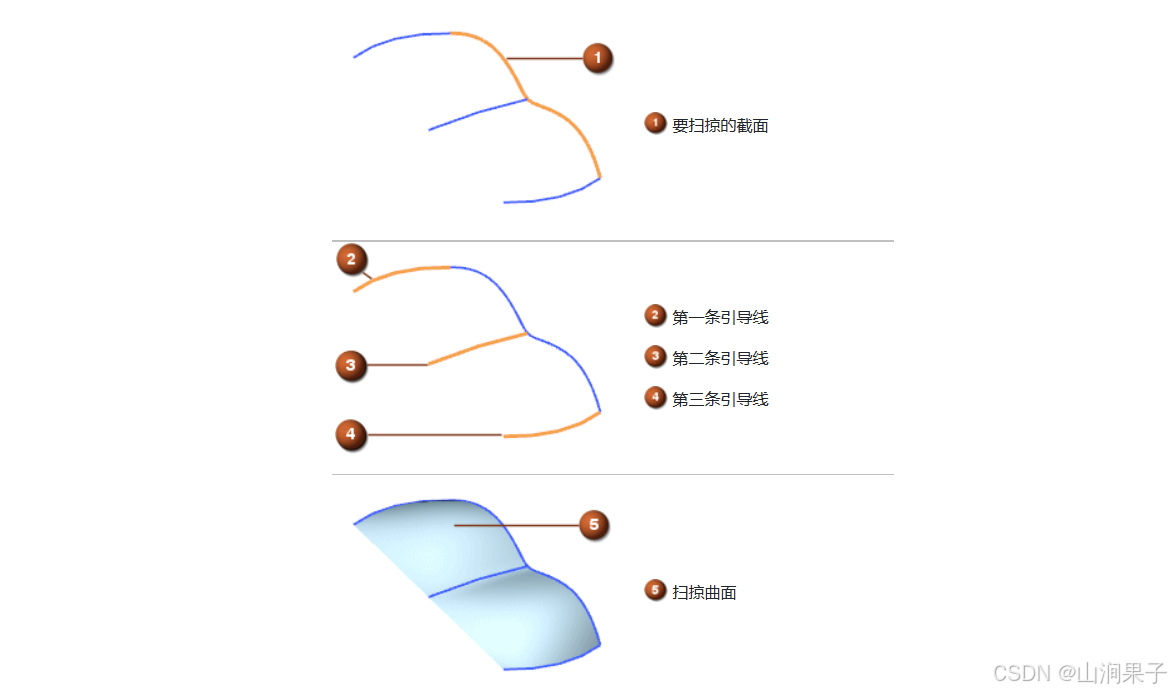

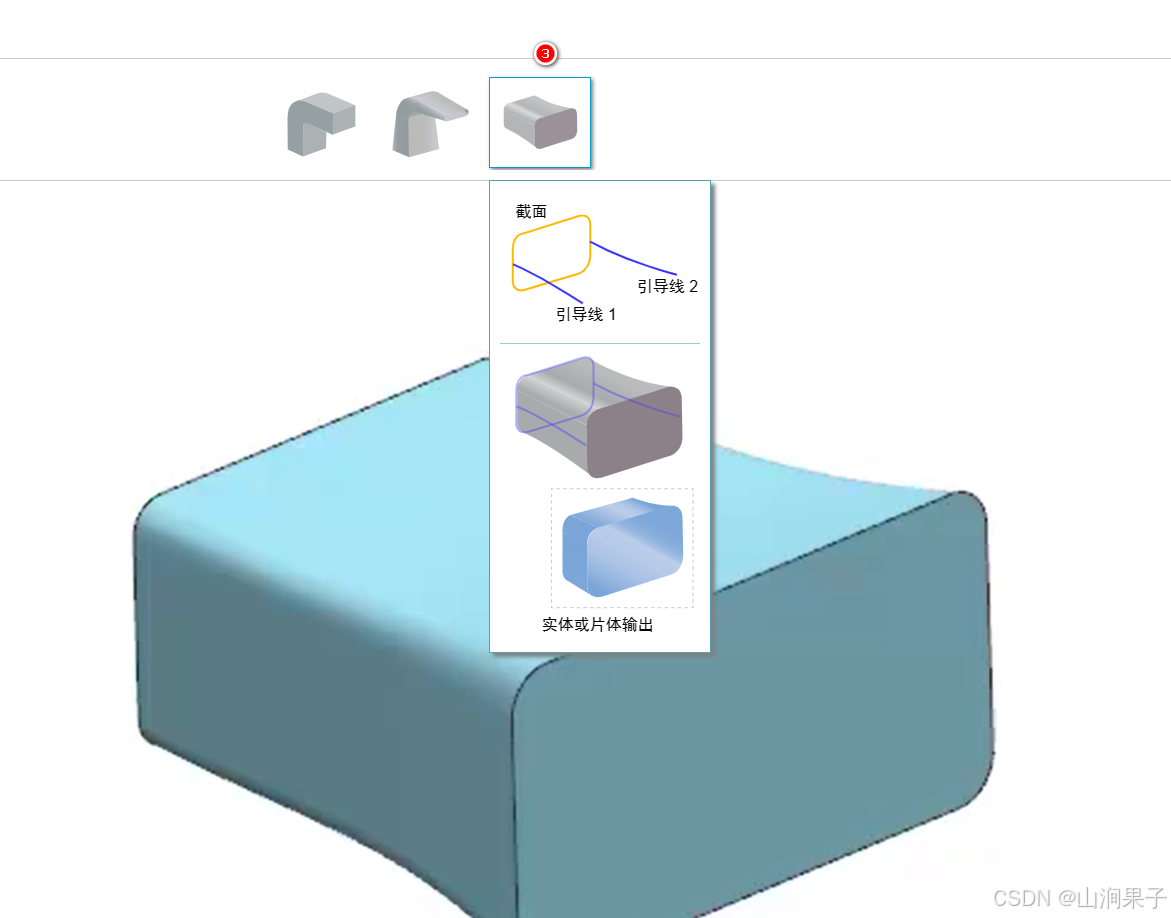

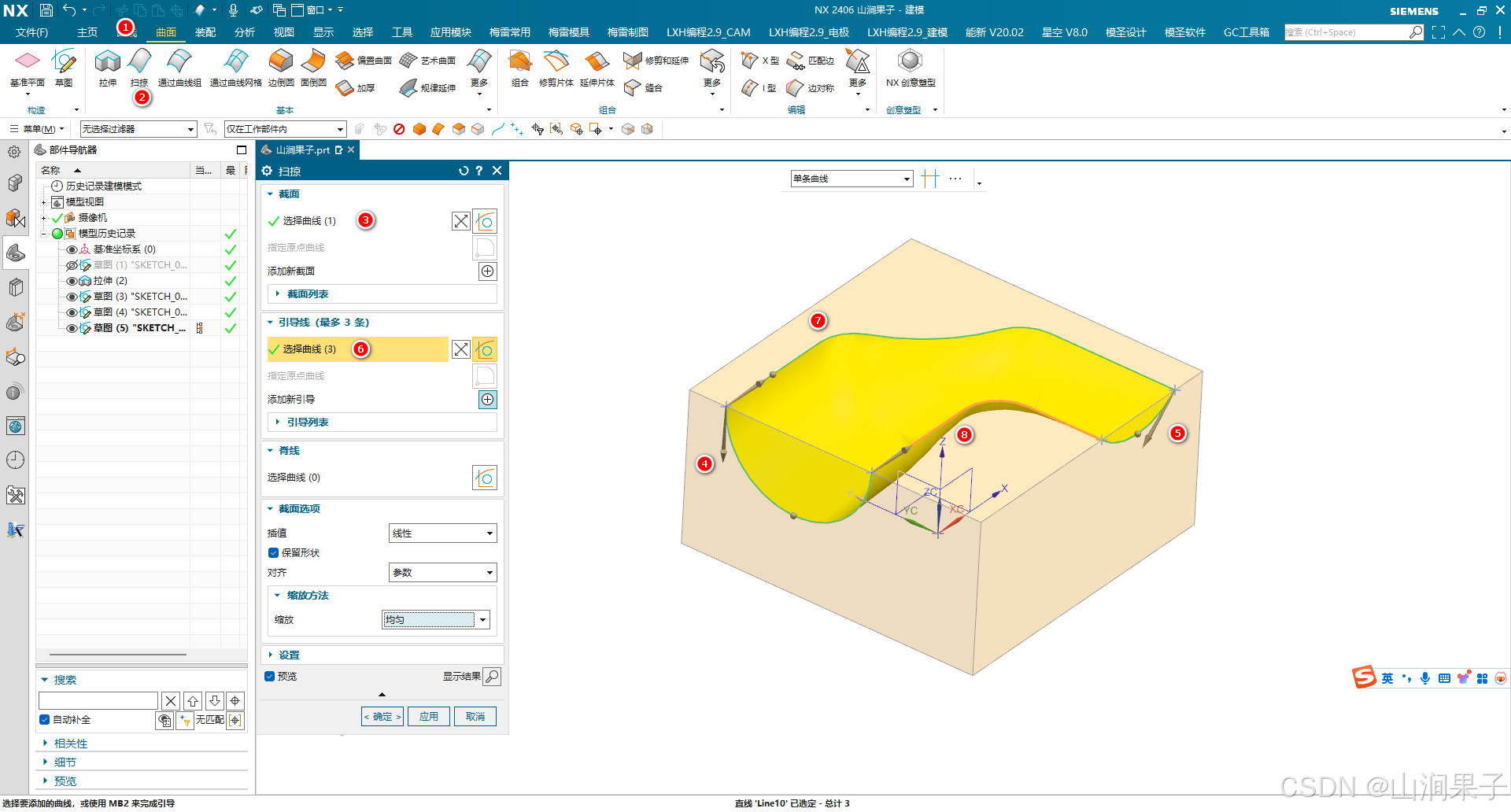

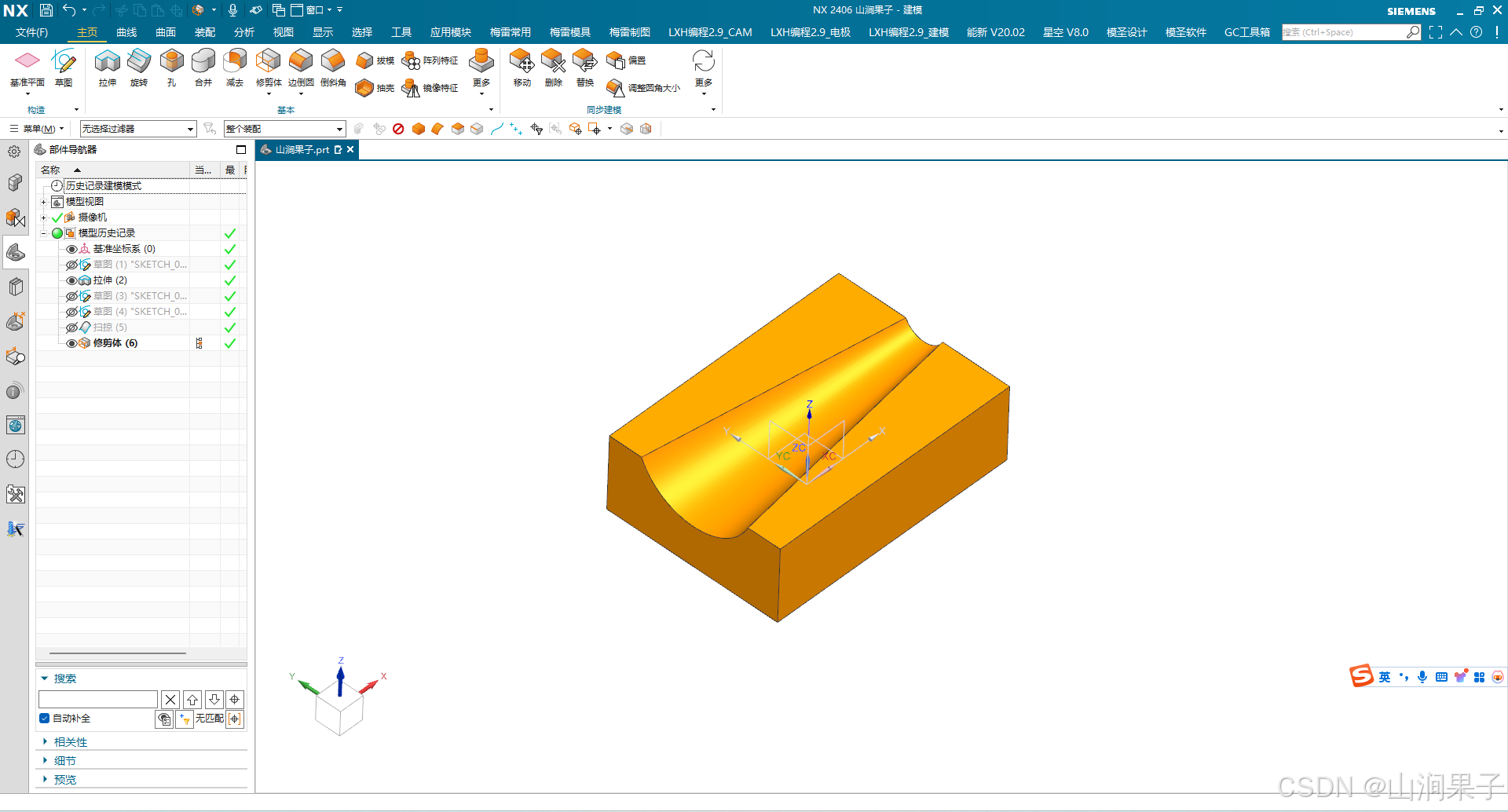

创建简单扫掠特征的典型示例如下图所示该扫掠特征使用了一个截面曲线和两条引导线串。

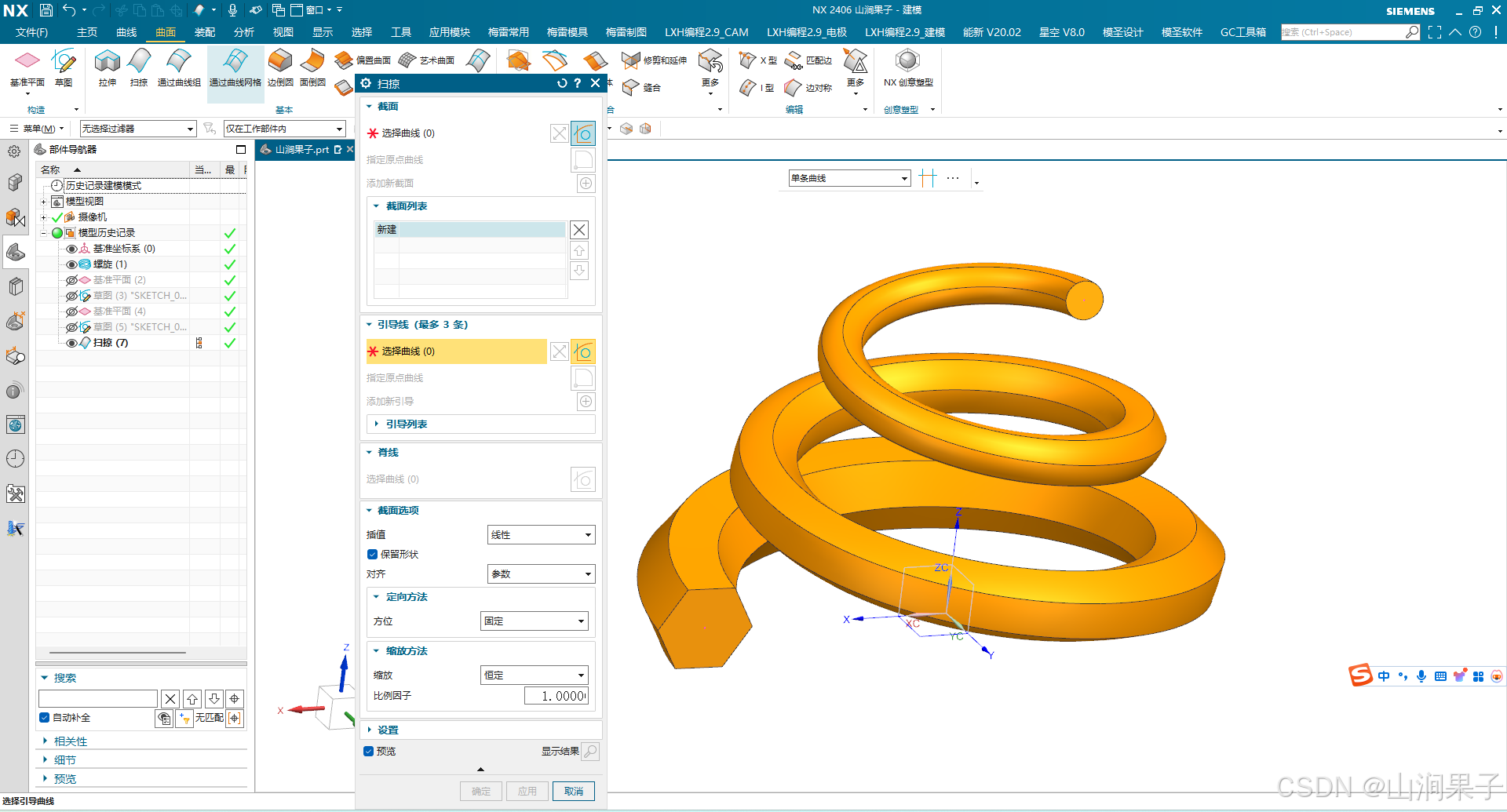

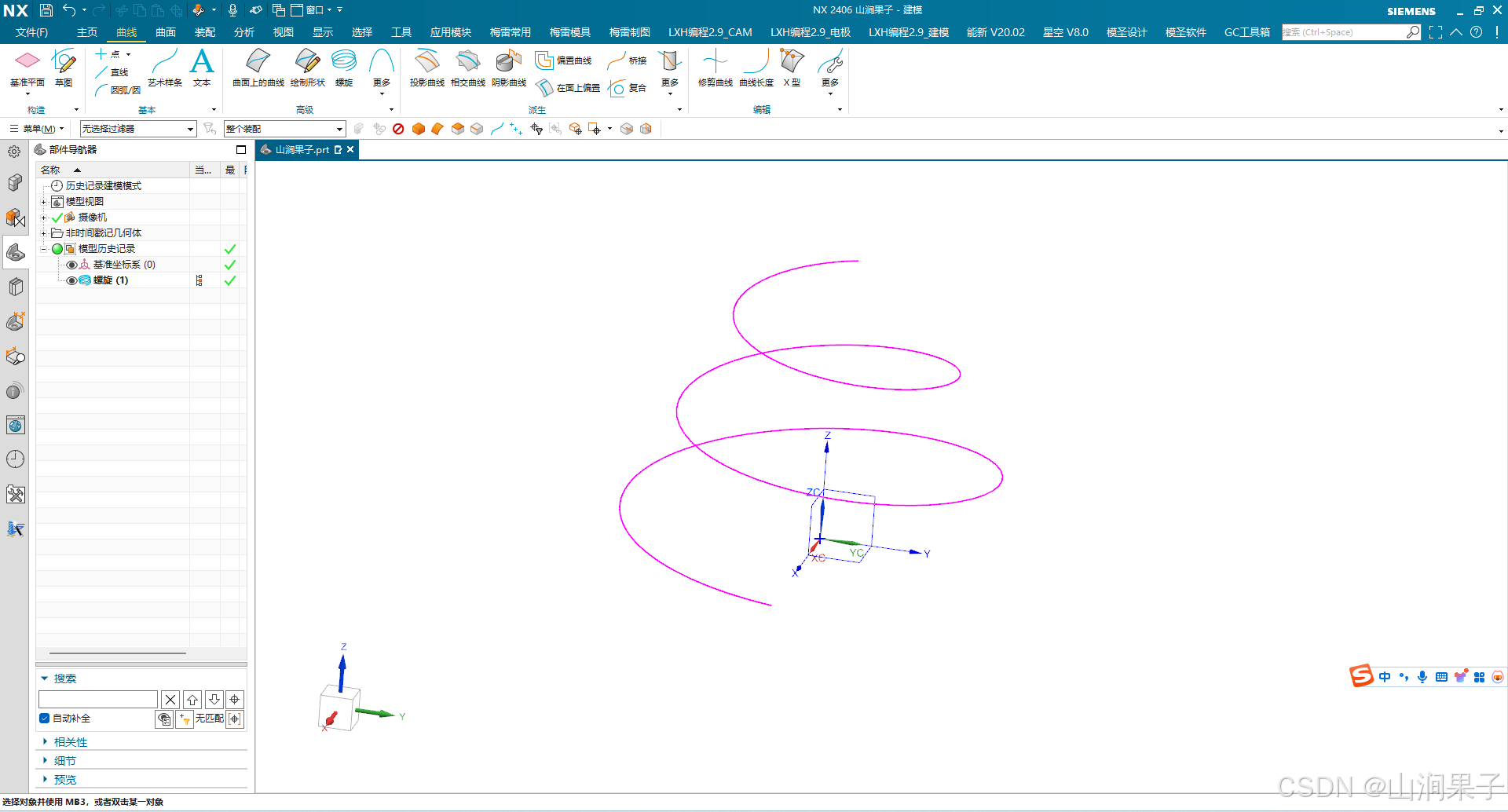

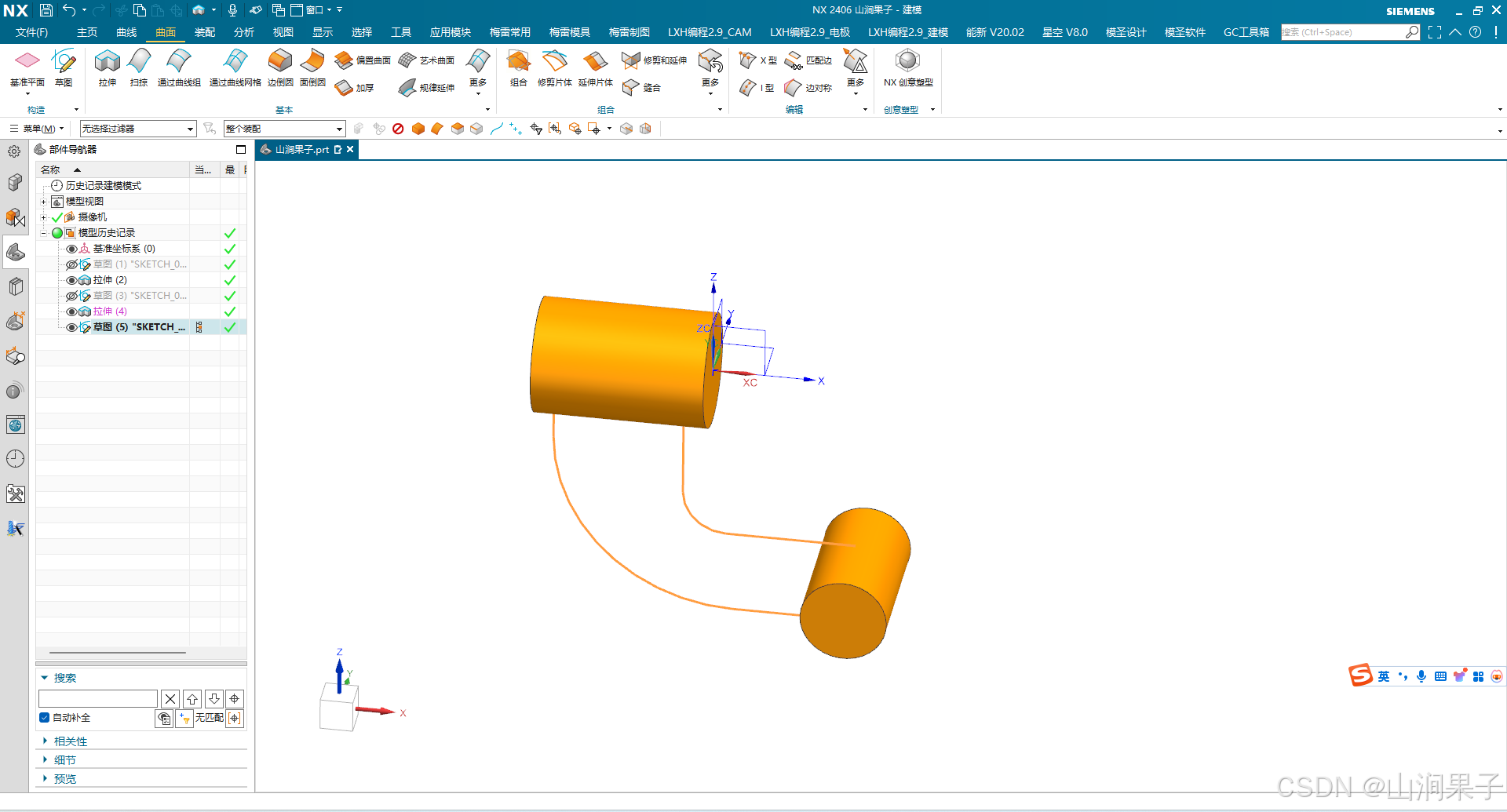

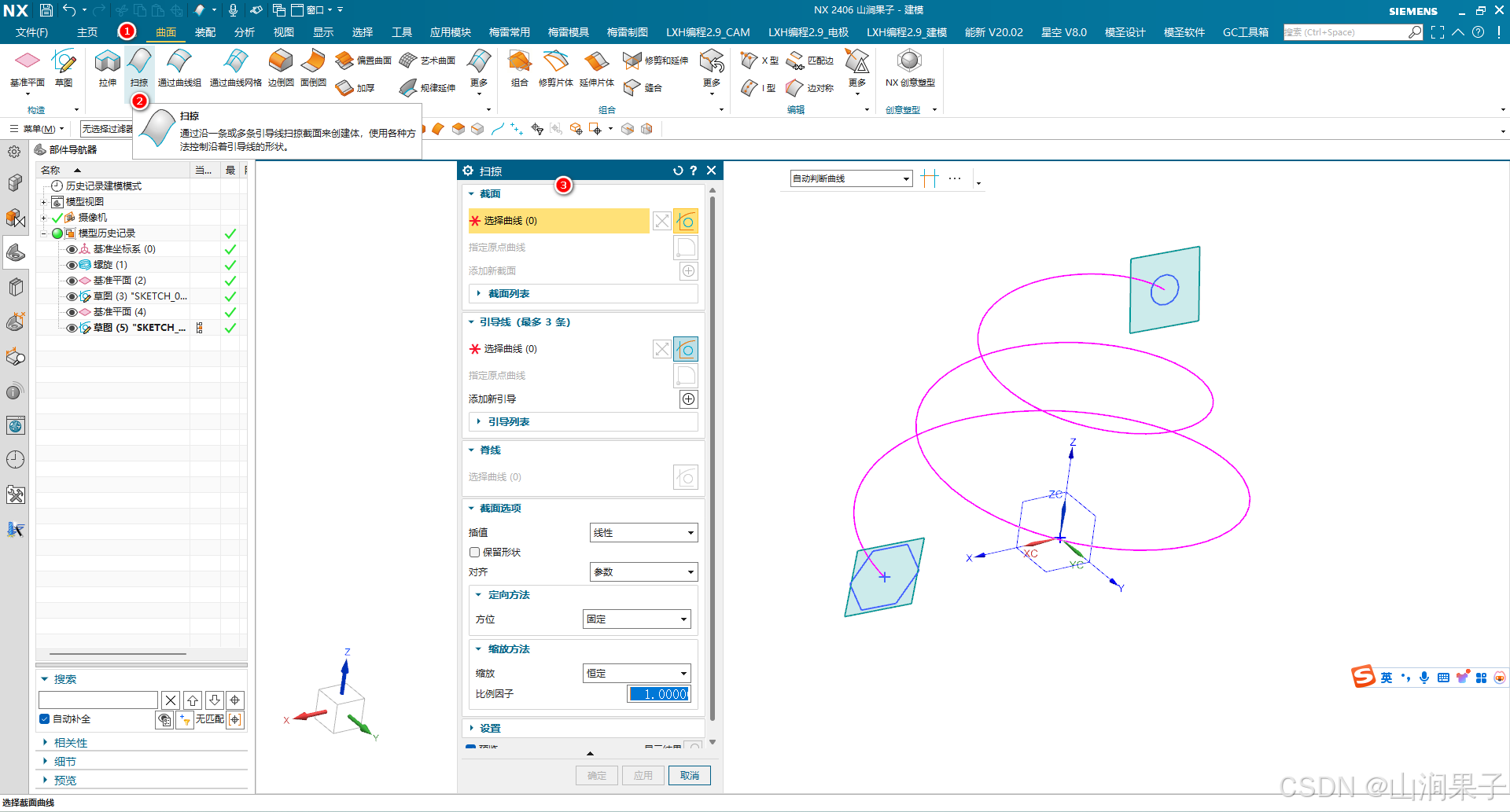

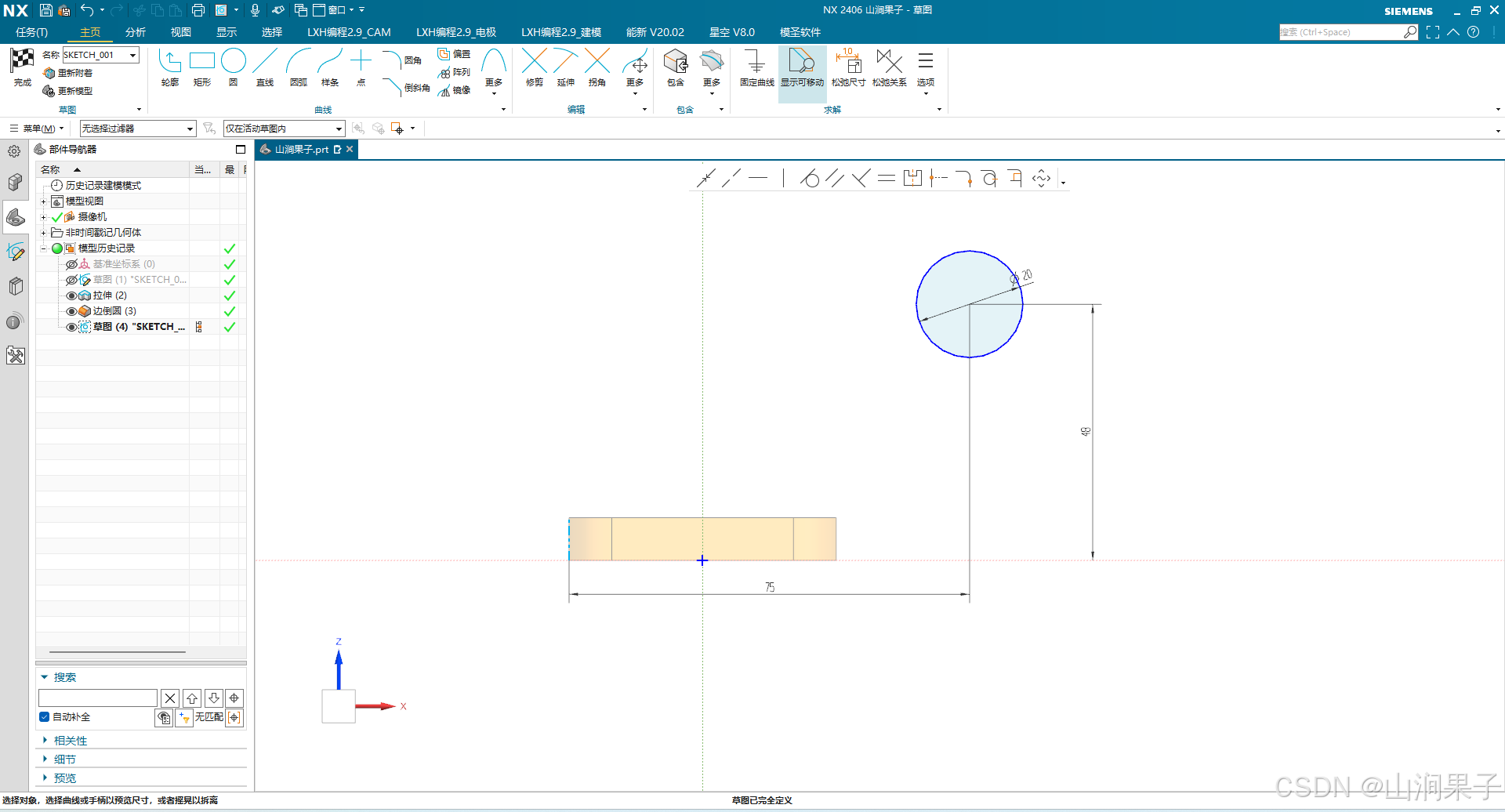

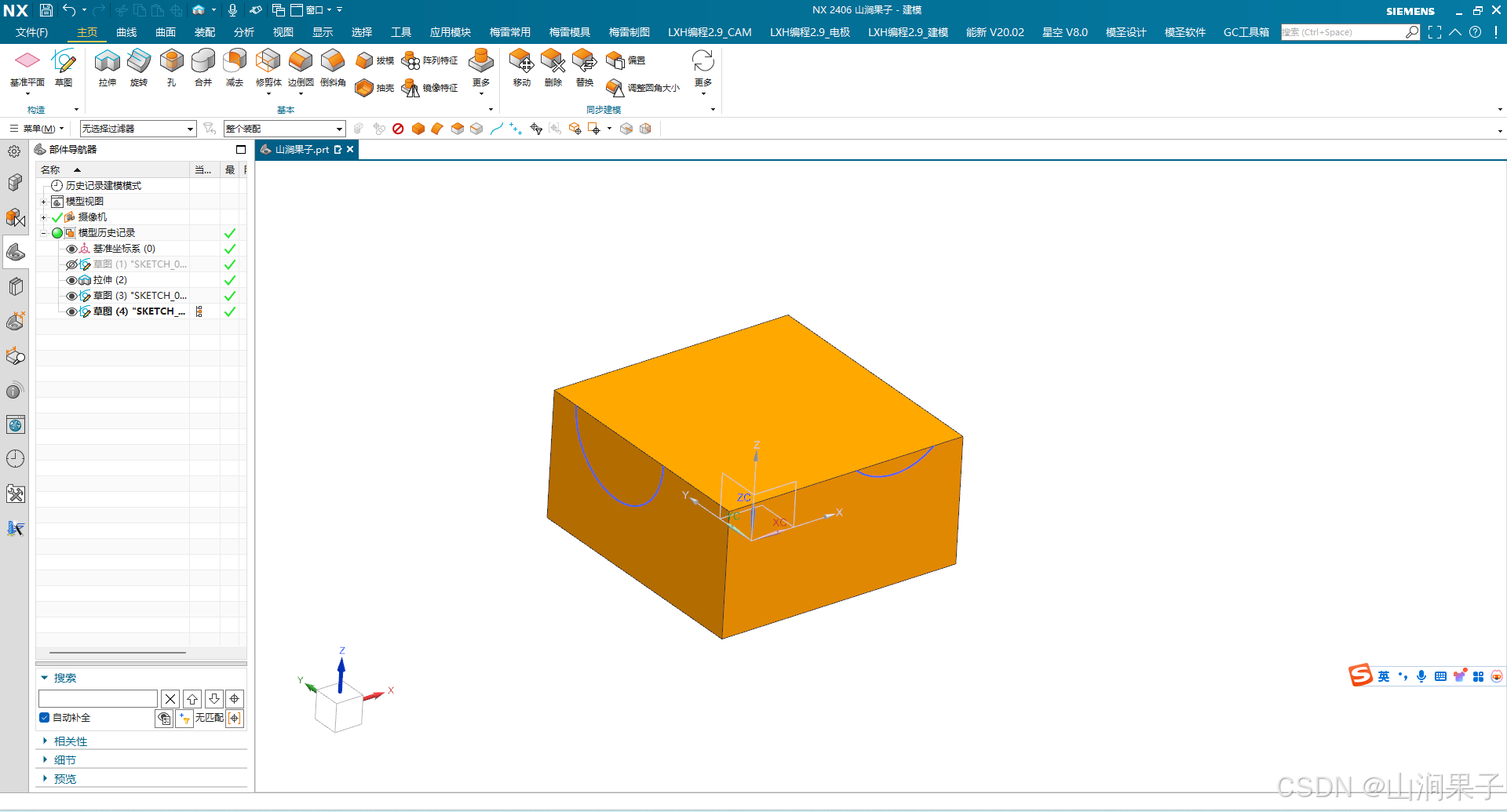

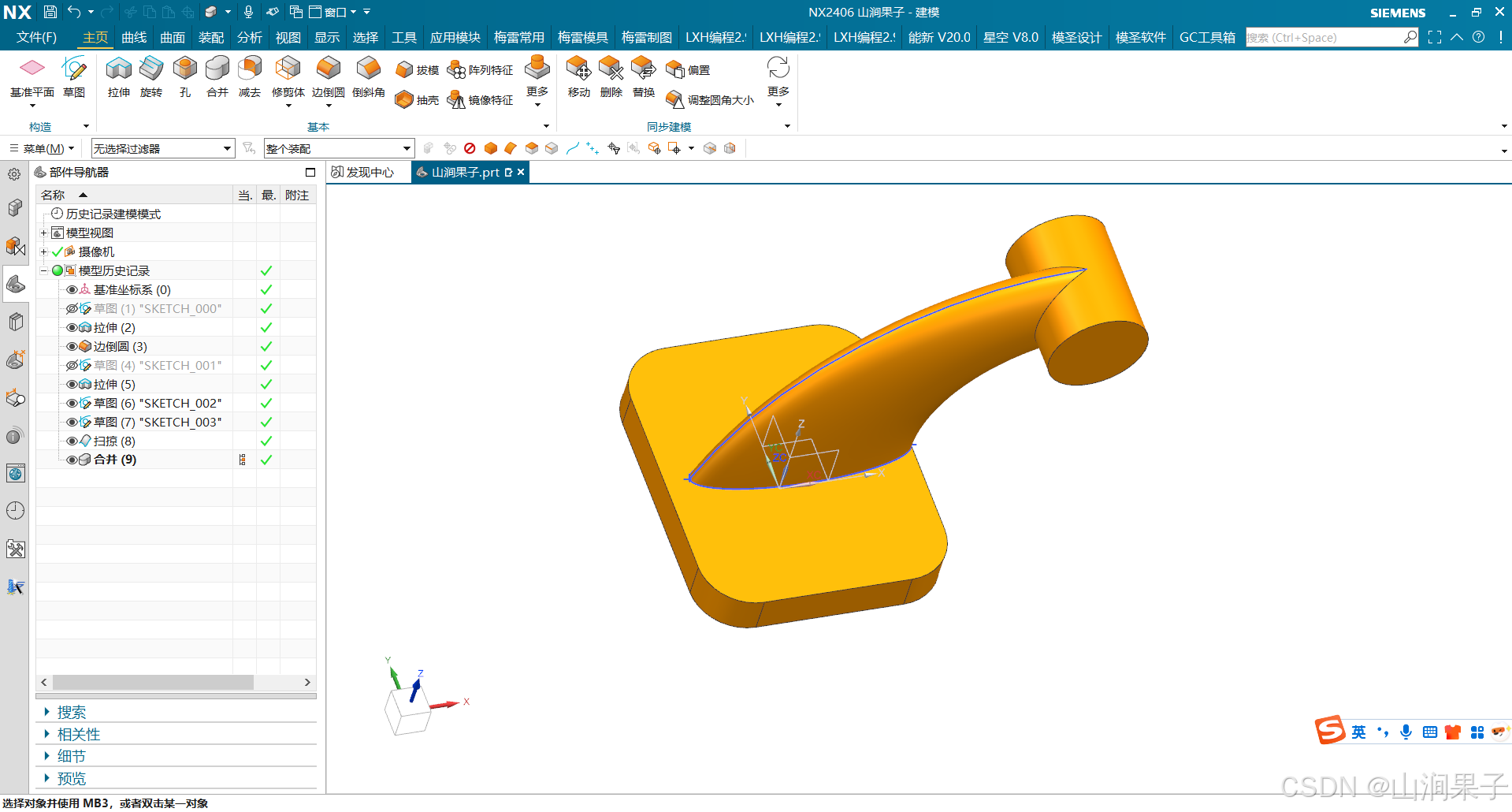

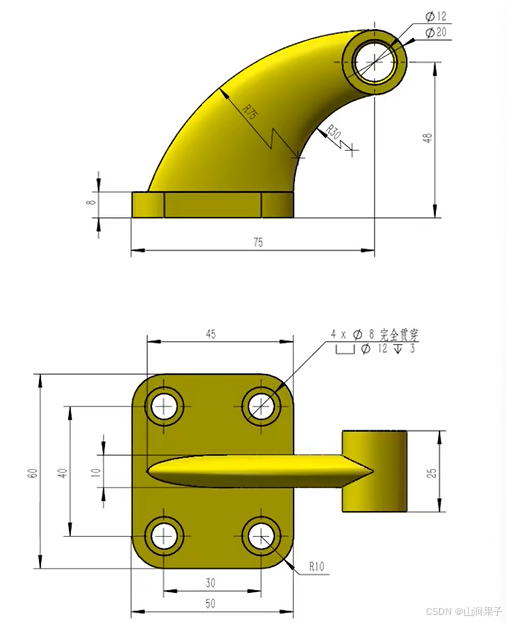

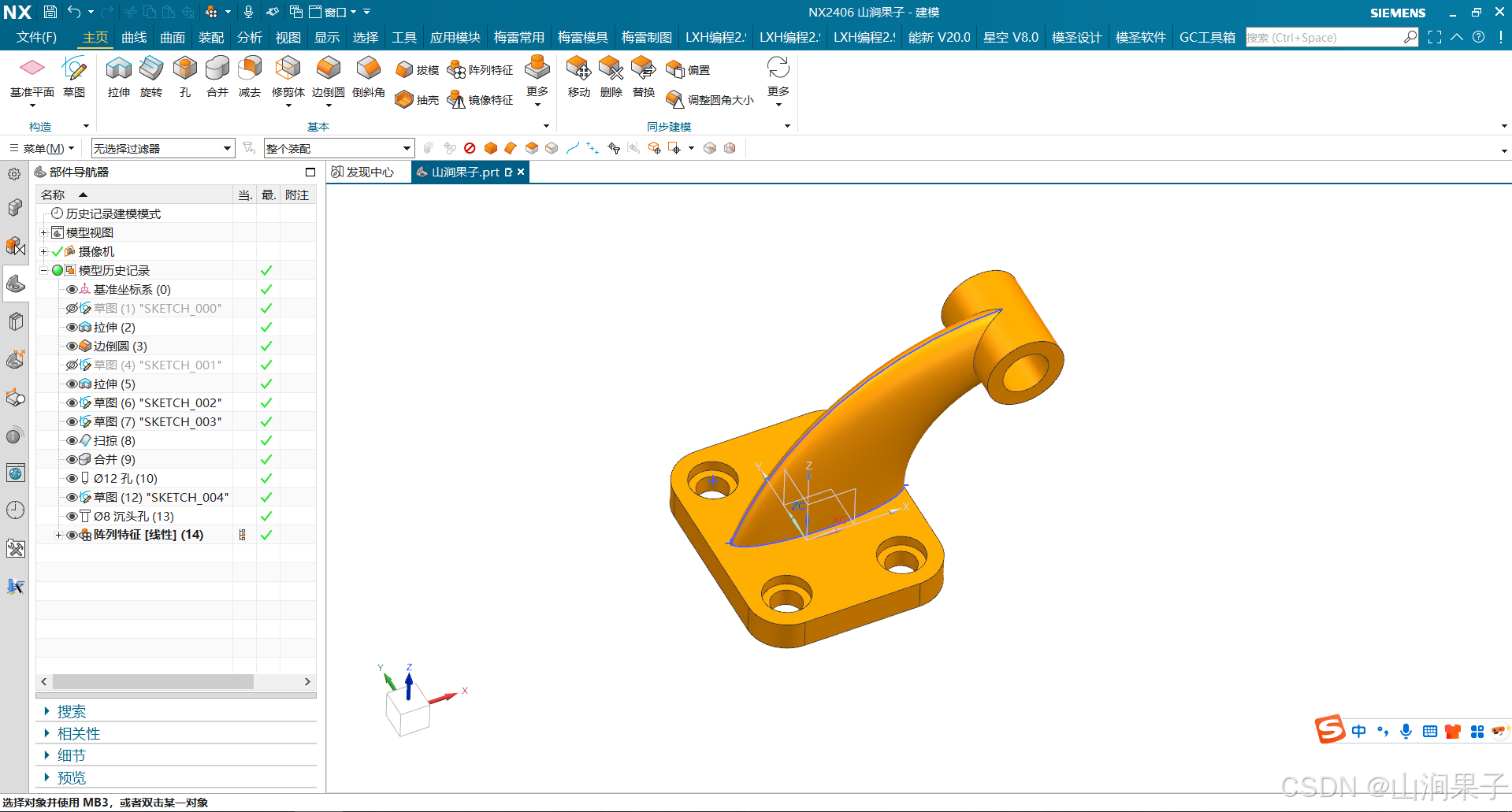

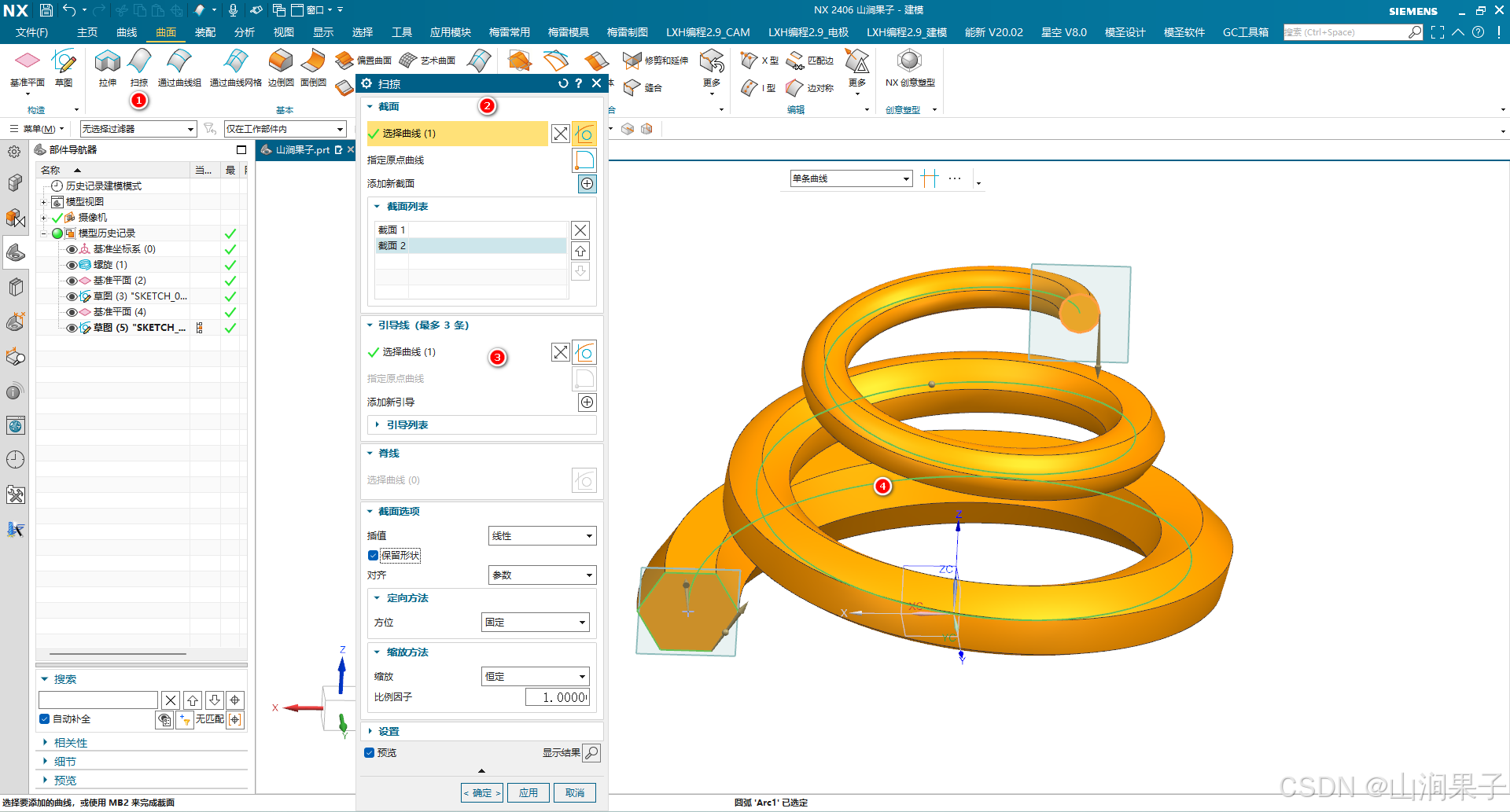

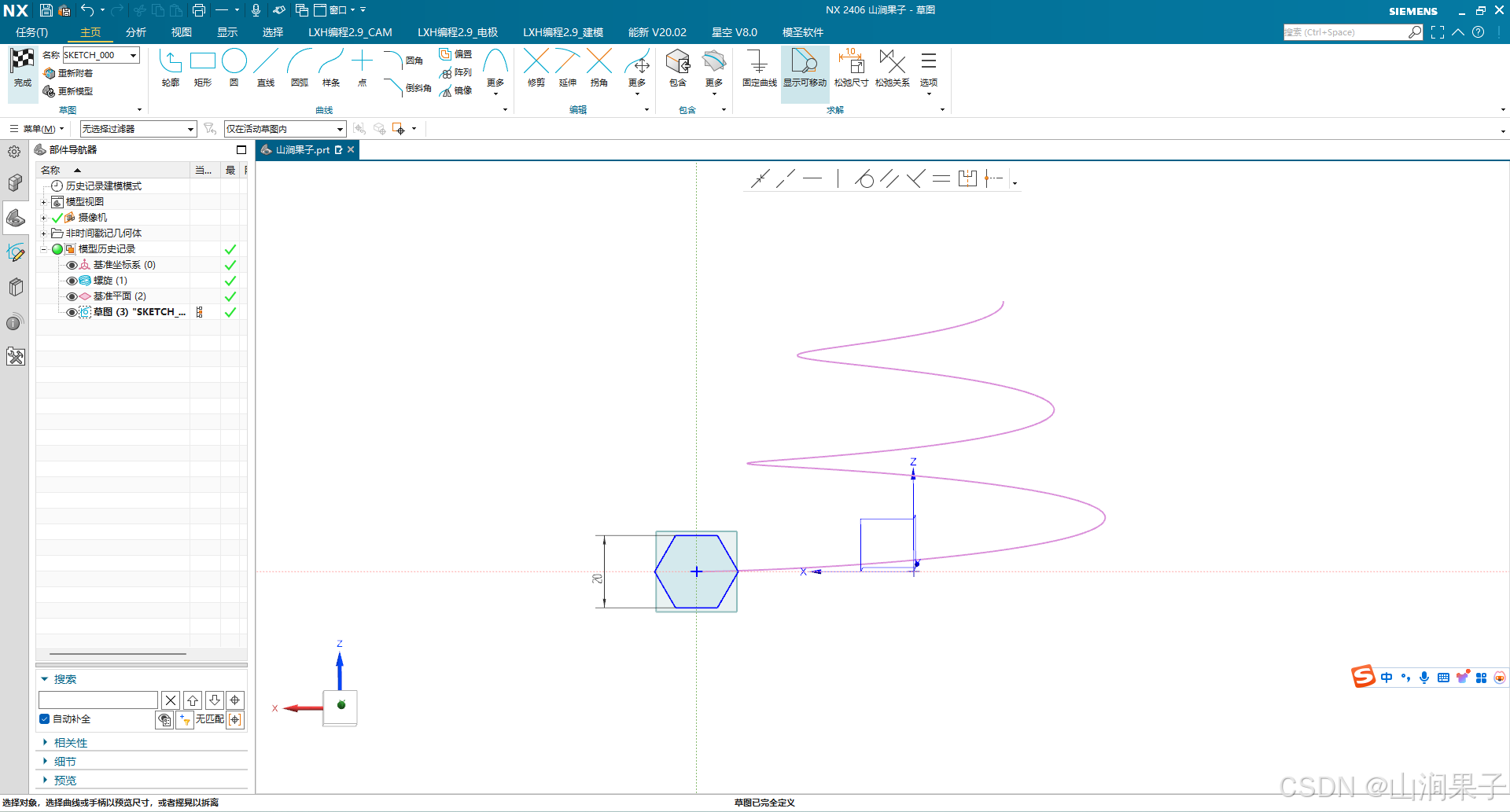

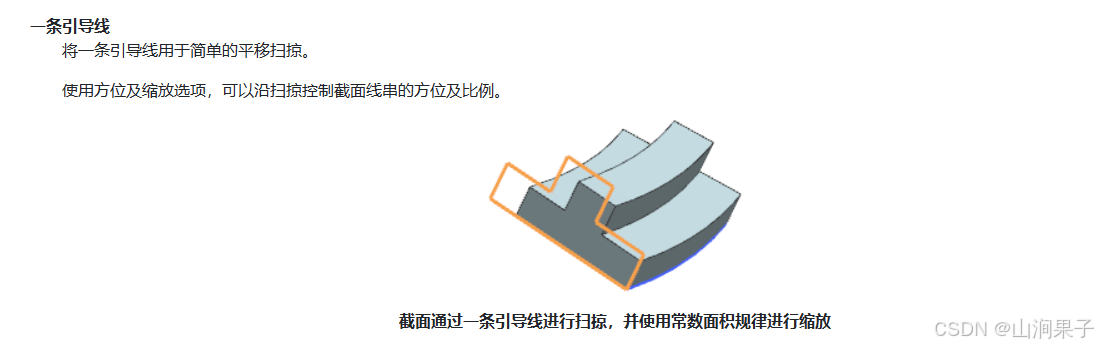

示例1：使用一条引导线创建扫略特征

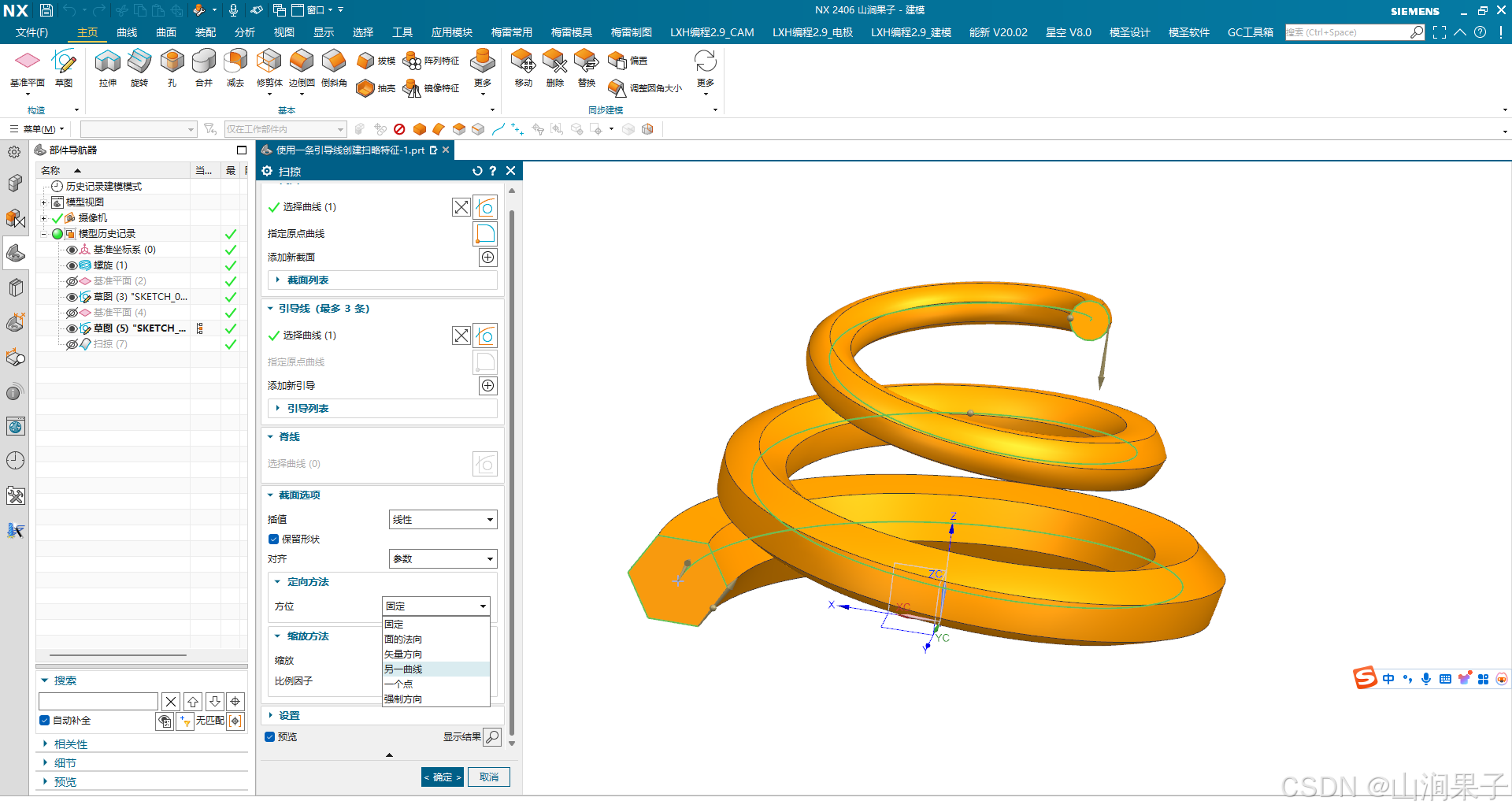

面的法向和矢量方向的区别

面的法向：可以将局部坐标系的第二个轴与一个或多个面（沿引导线的每一点指定公共基线）的法矢对齐。这样可以约束截面线串以保持和基本面或面的一致关系。

矢量方向：可以将局部尘标系的第二根轴与在引导线串长度上指定的矢量对齐。 矢量方向方法是非关联的。如果为方位方向选择矢量，并稍后更改该矢量方向，则扫掠特征不更改到新方向。

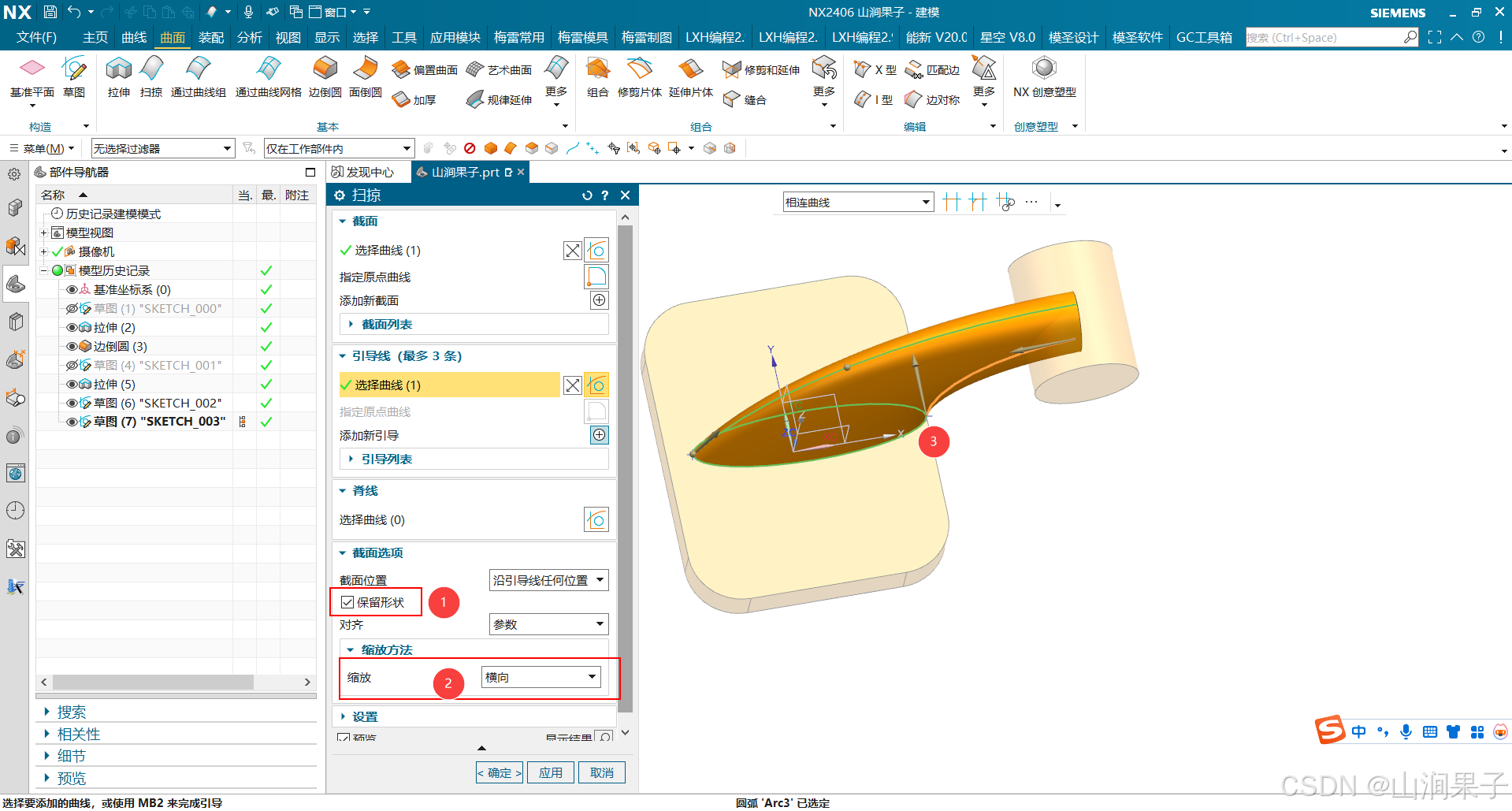

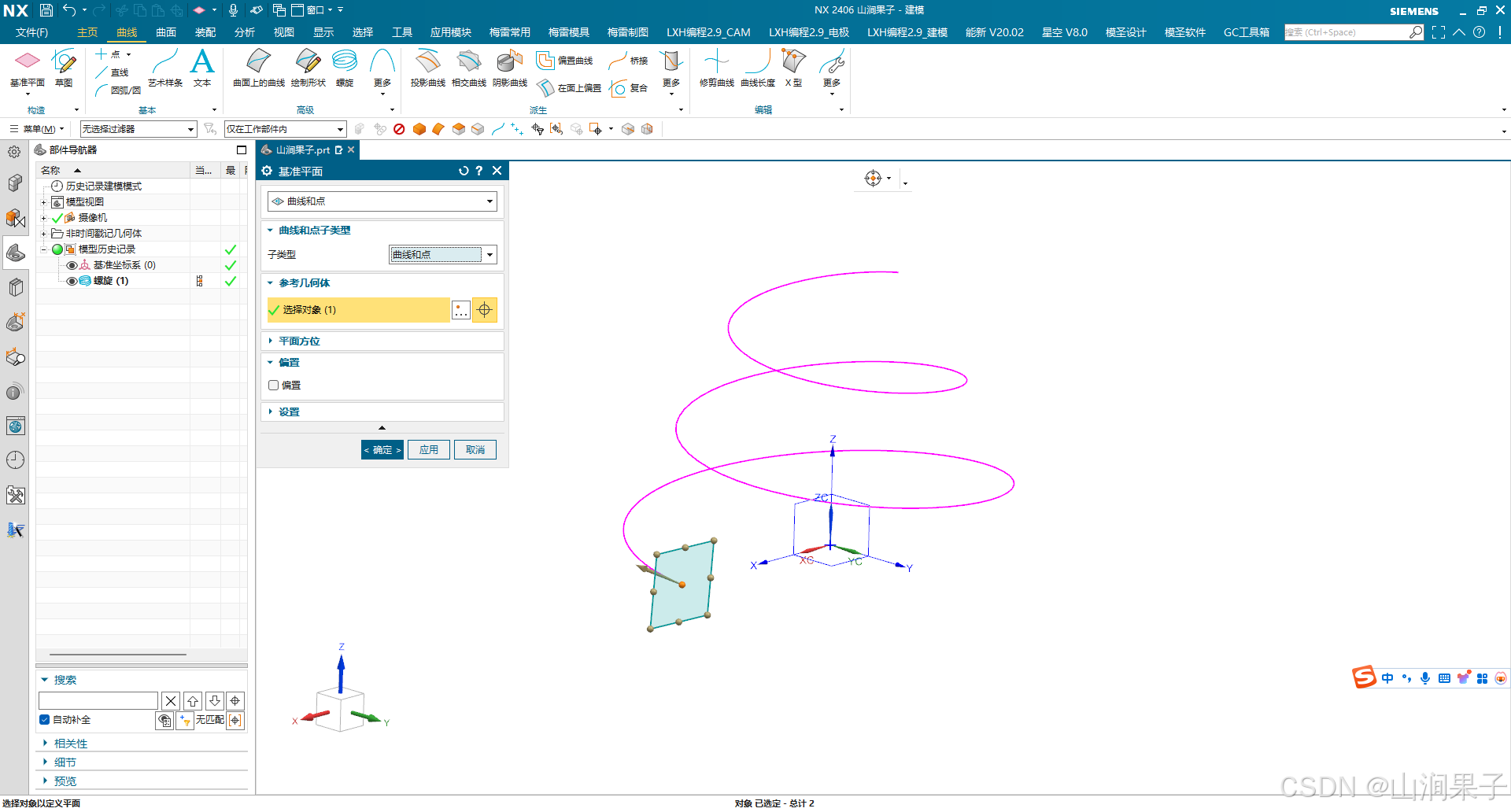

扫掠中的角度规律：用片体的边做管道 选参数对齐。

规律延伸：用做出来的片体的边做管道

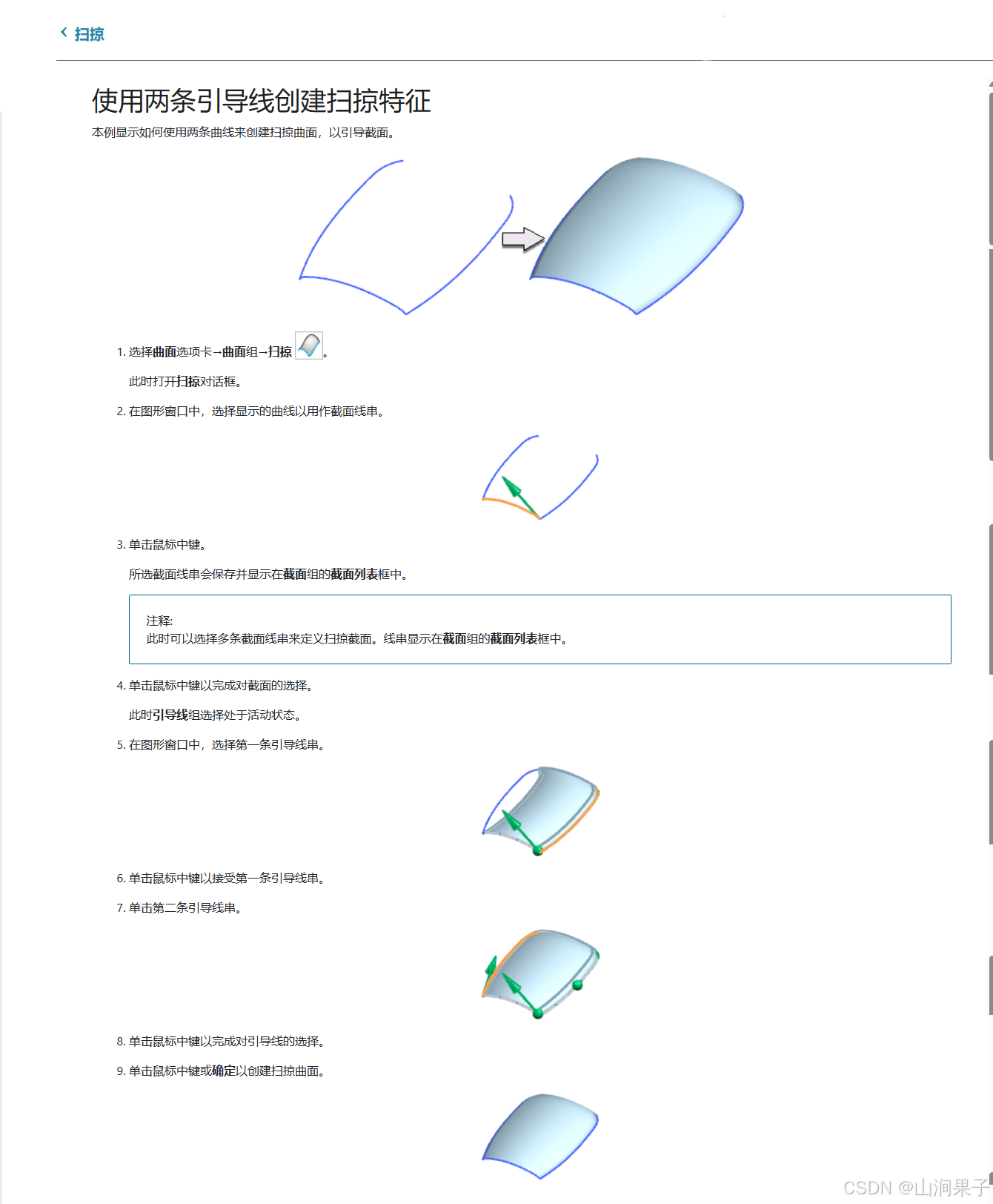

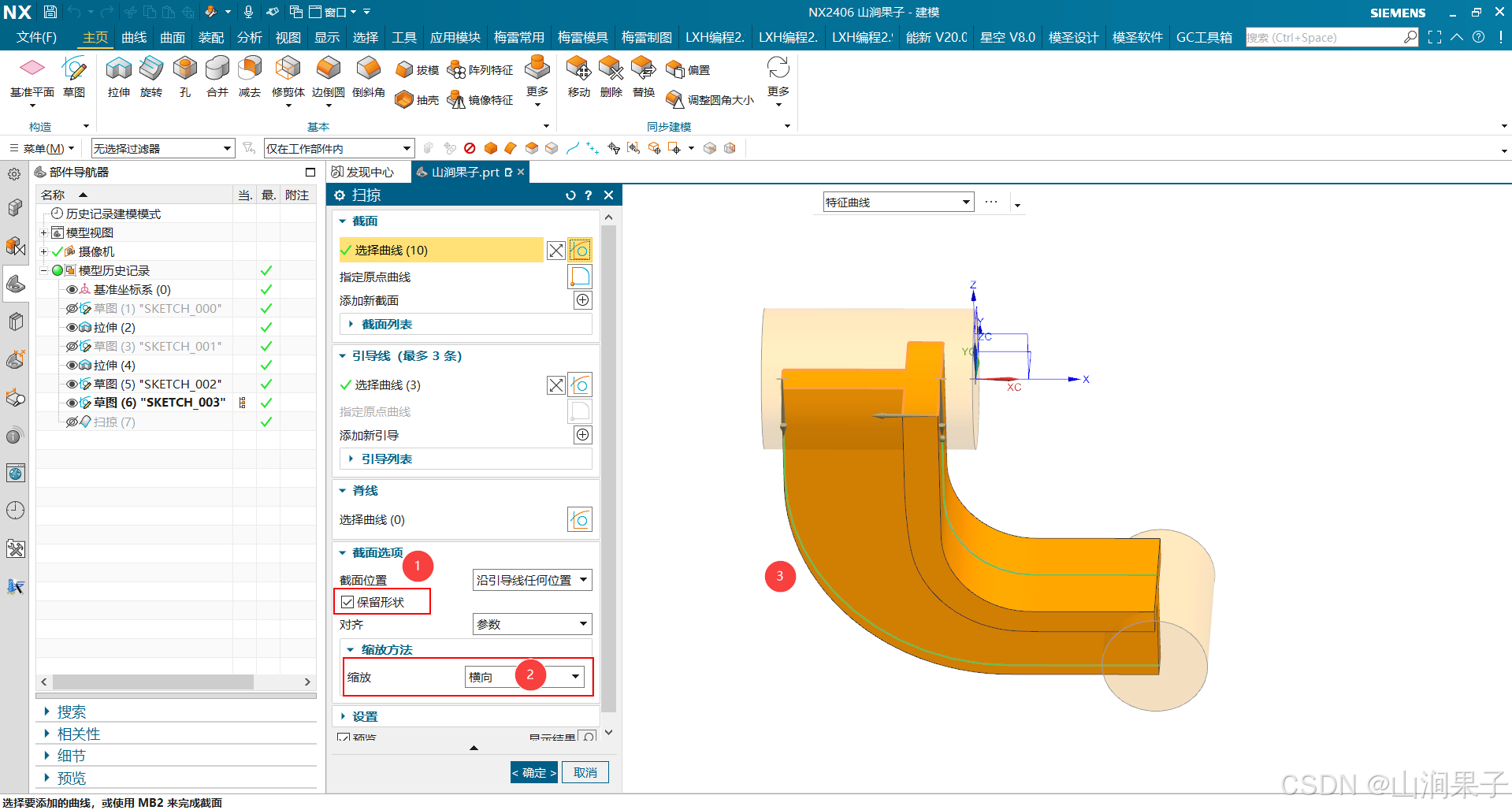

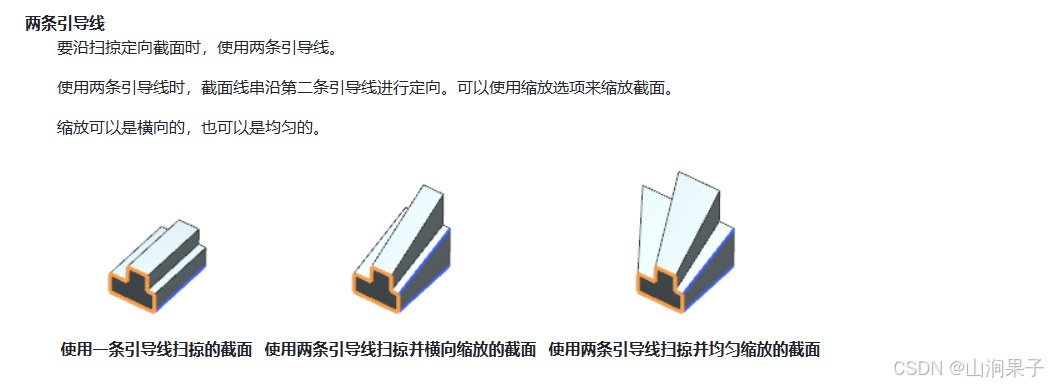

示例：使用两条引导线创建扫略特征

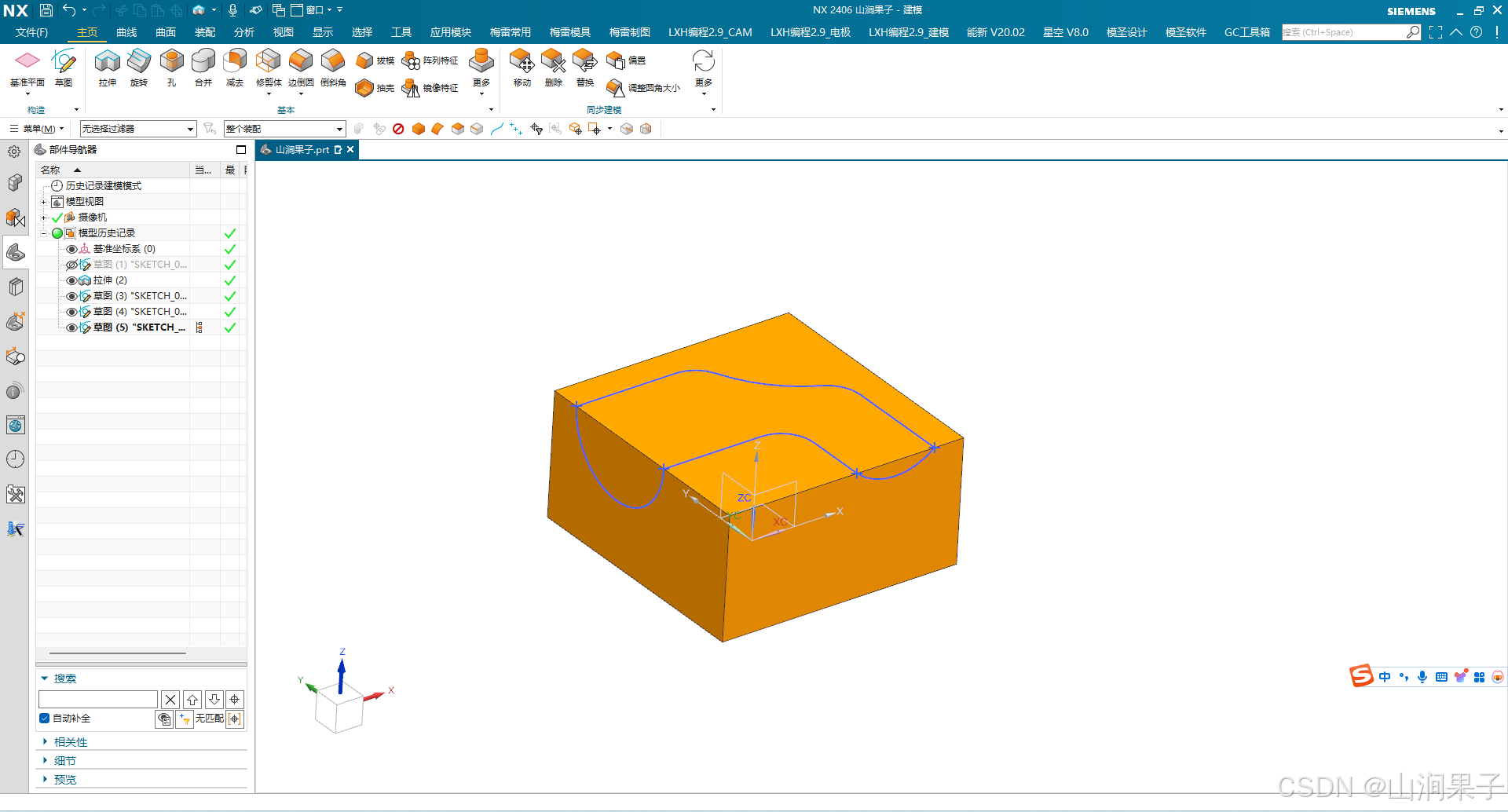

实例——一个截面和2条引导线

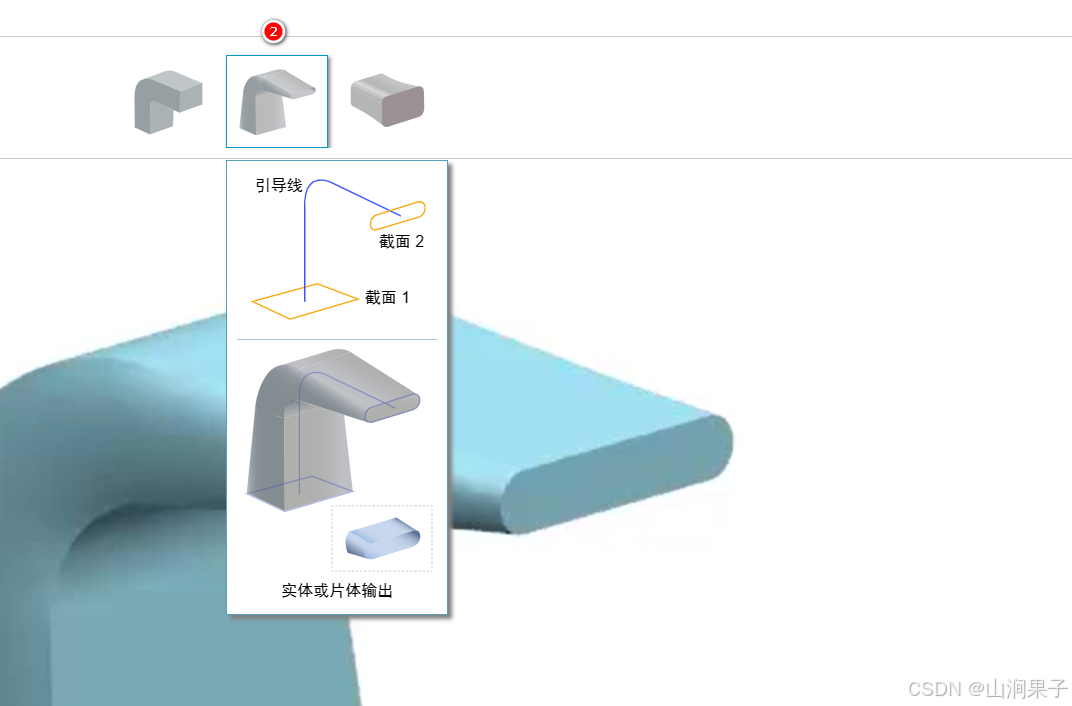

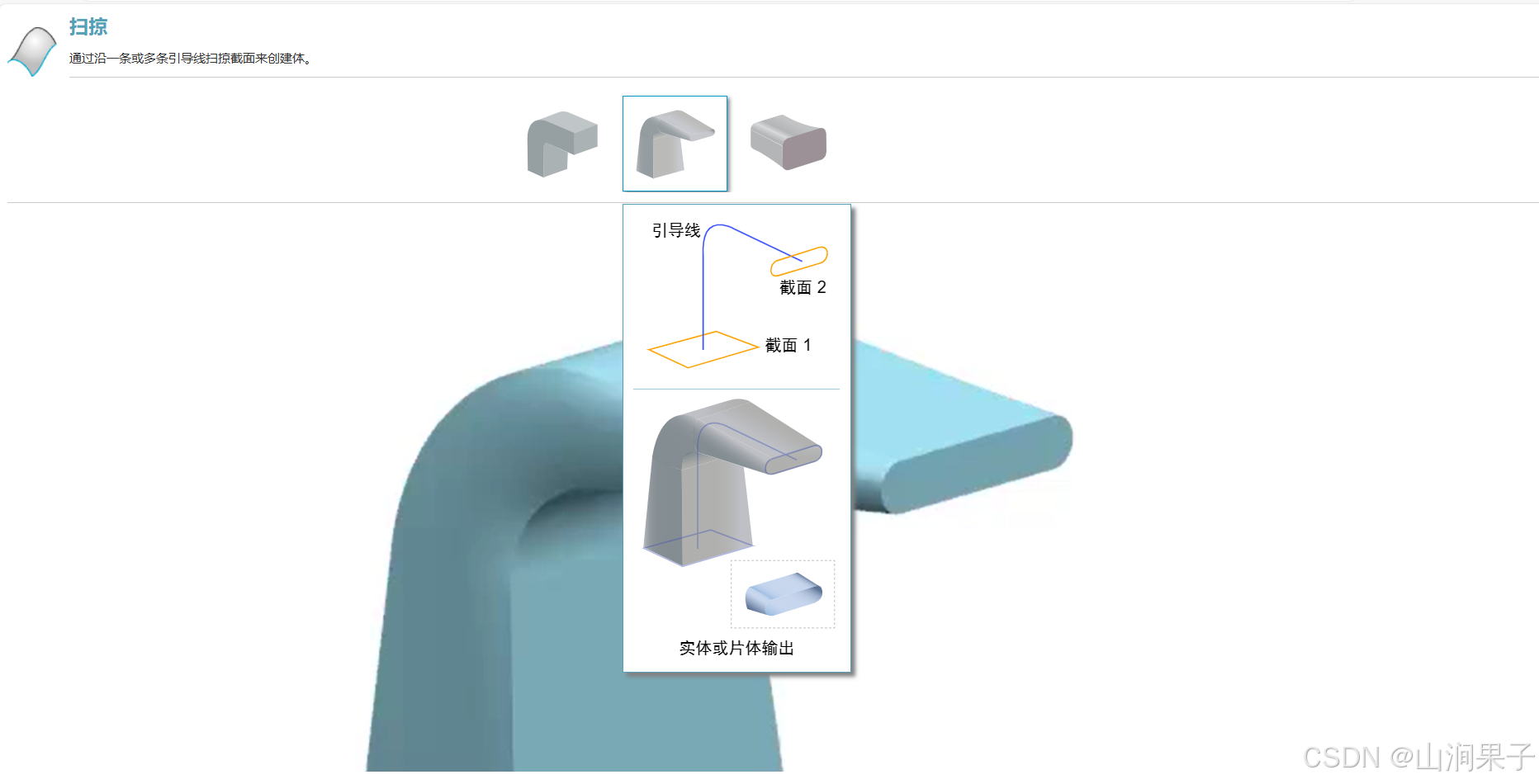

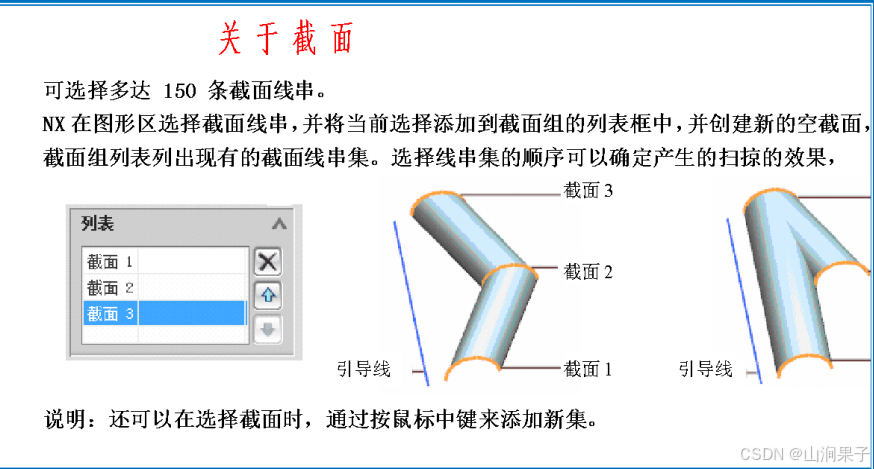

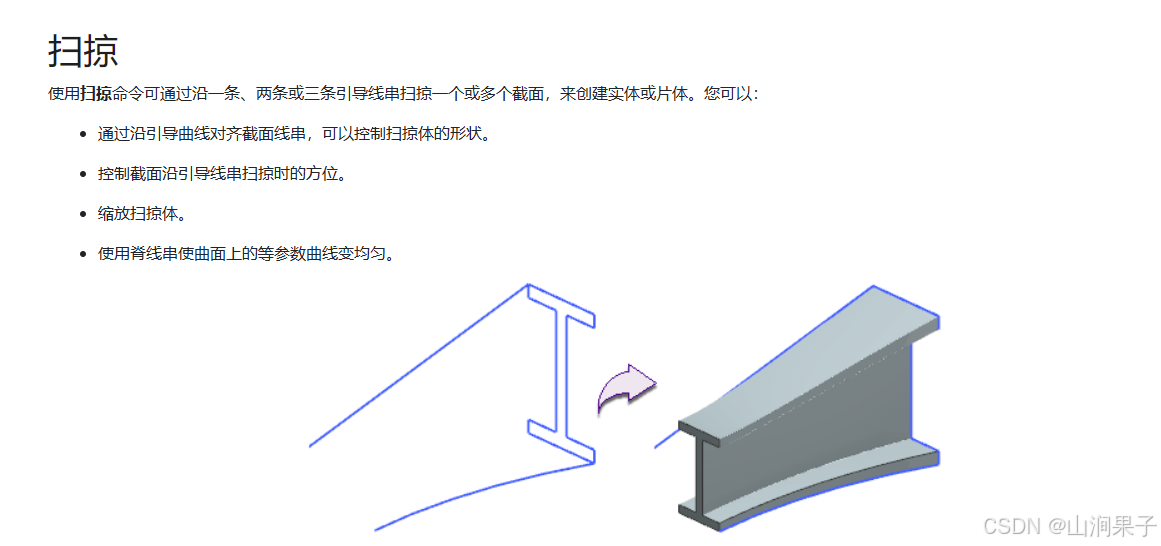

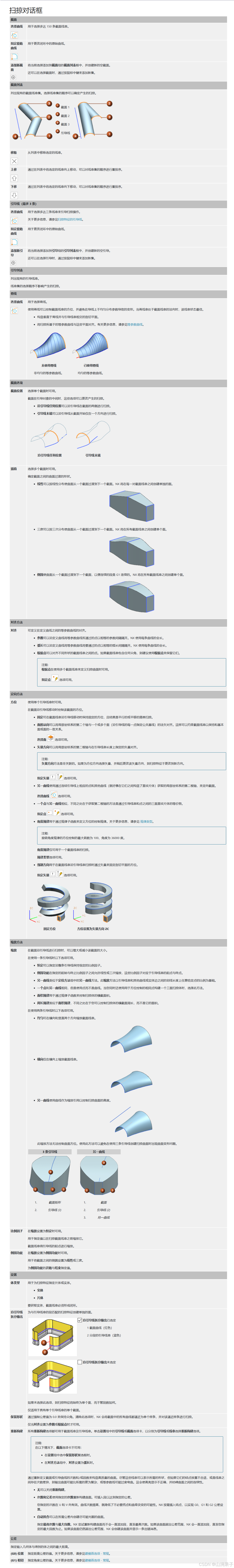

扫掠官方解释：

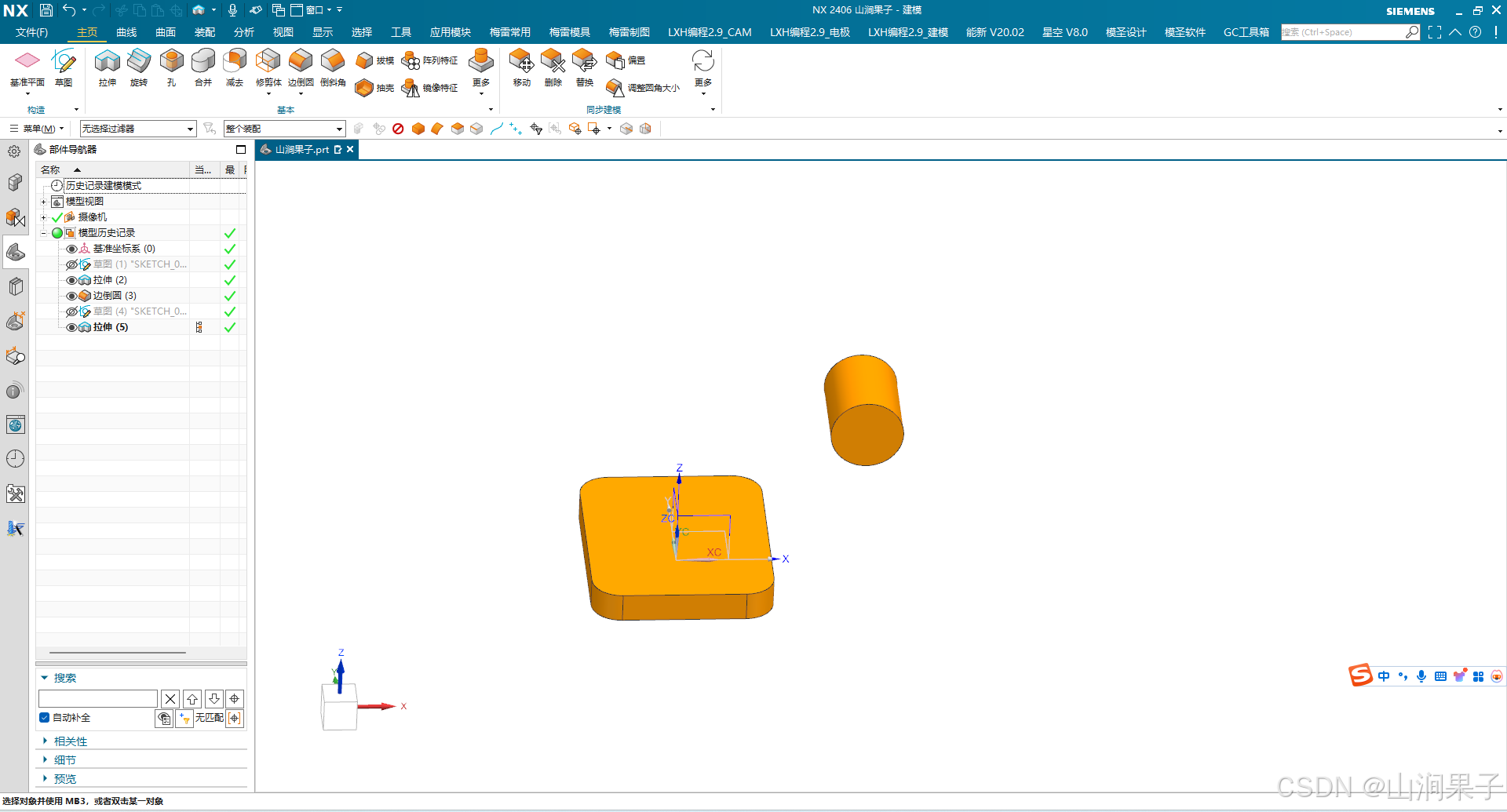

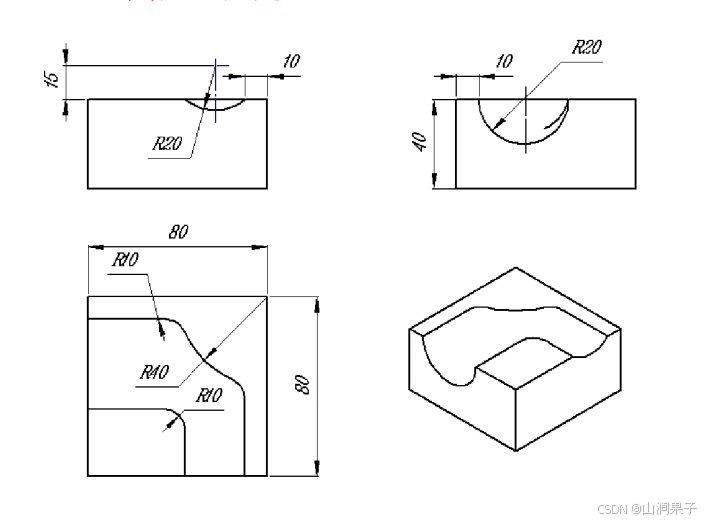

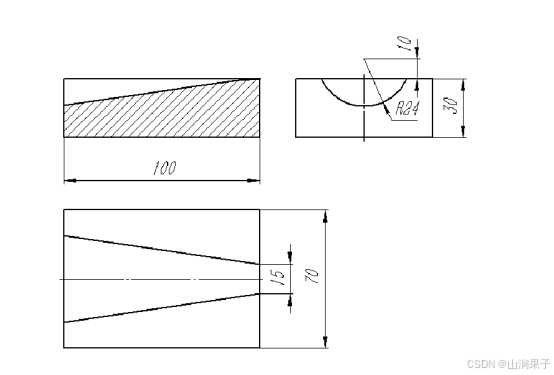

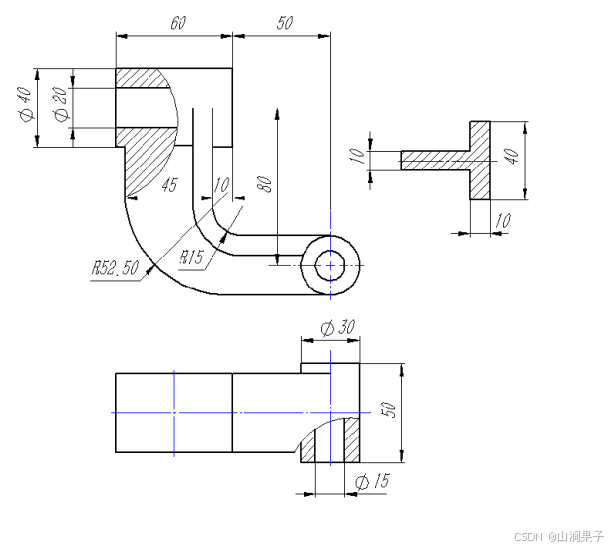

实例——2个截面和2条引导线

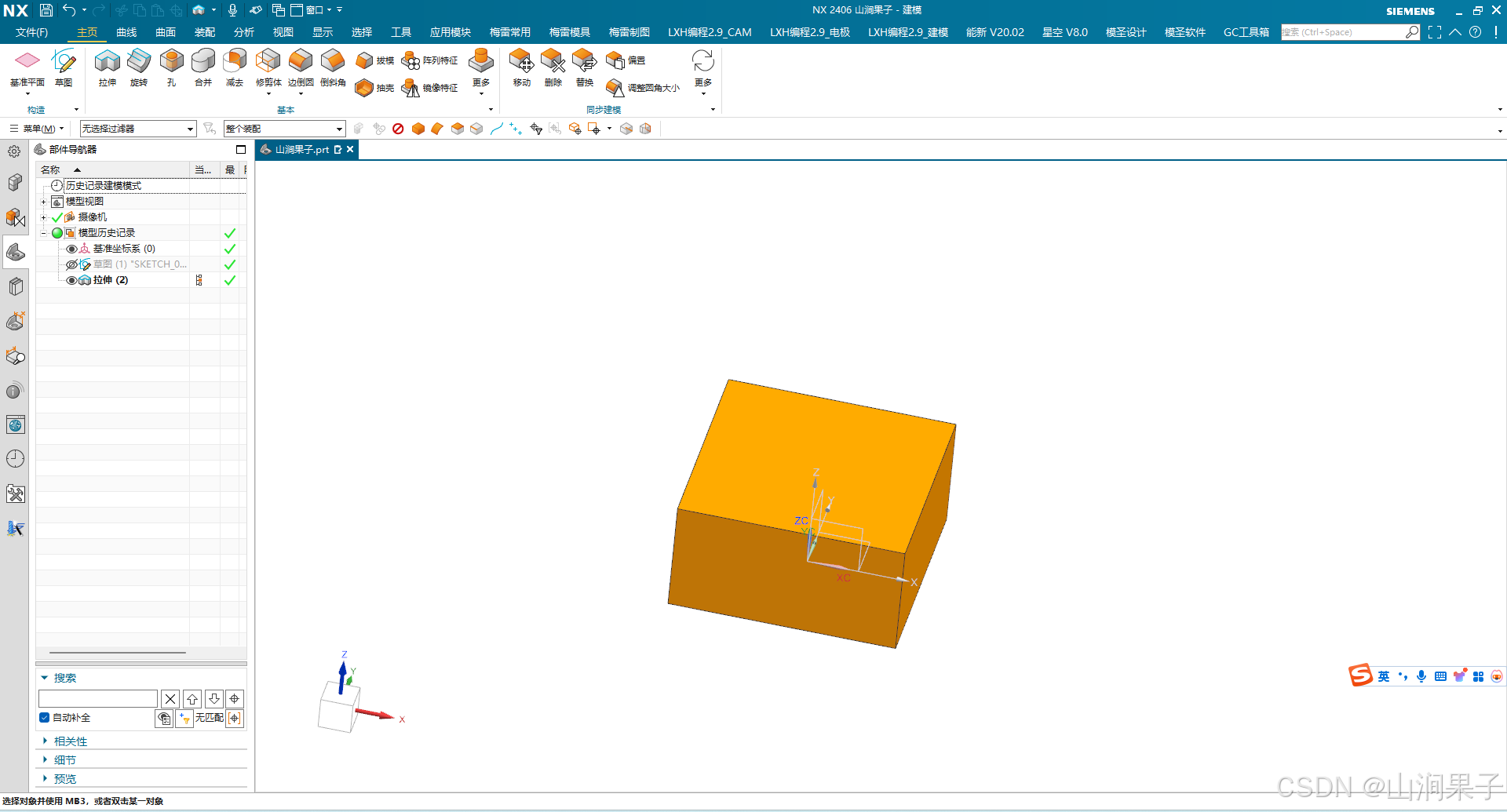

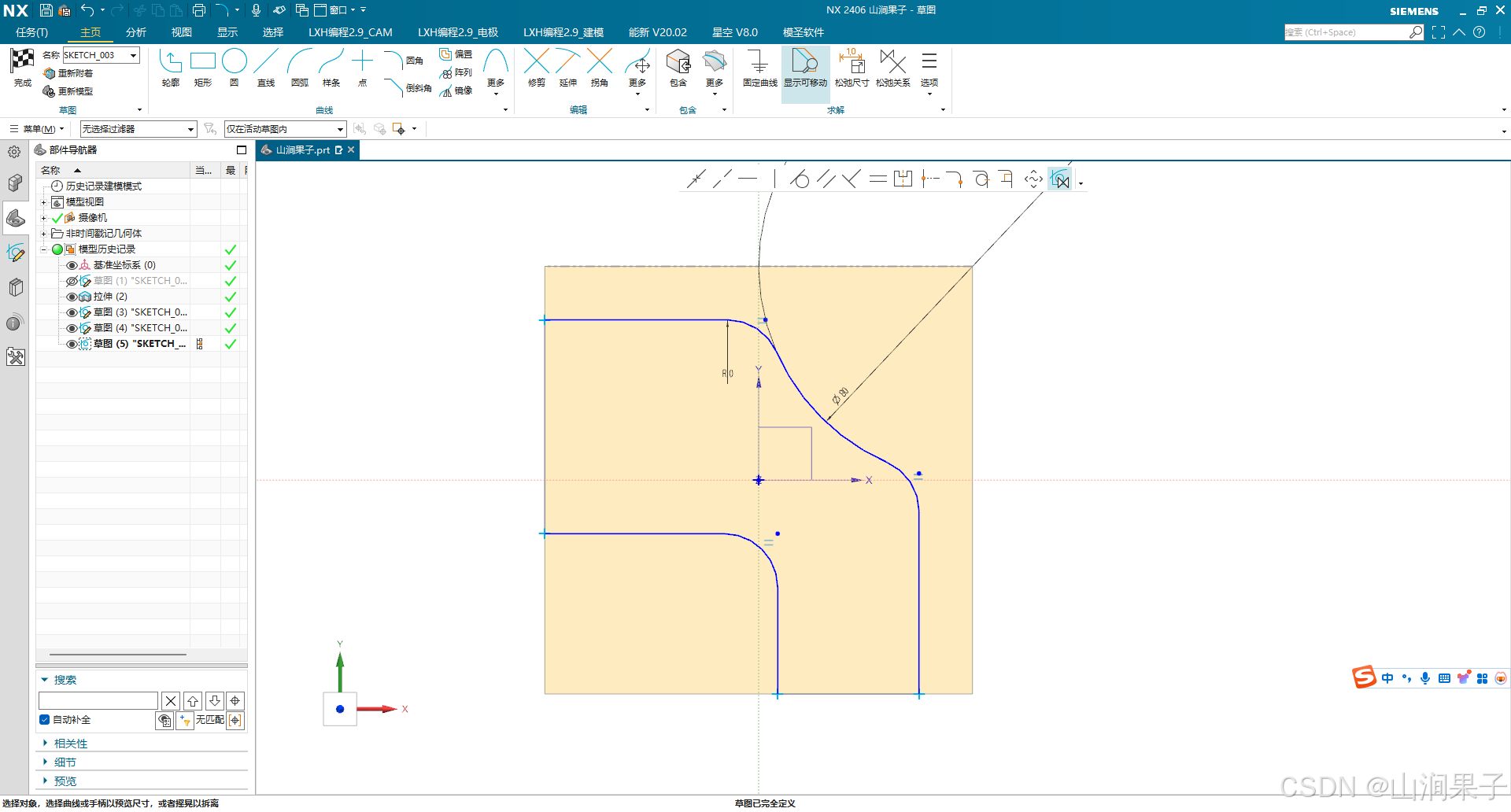

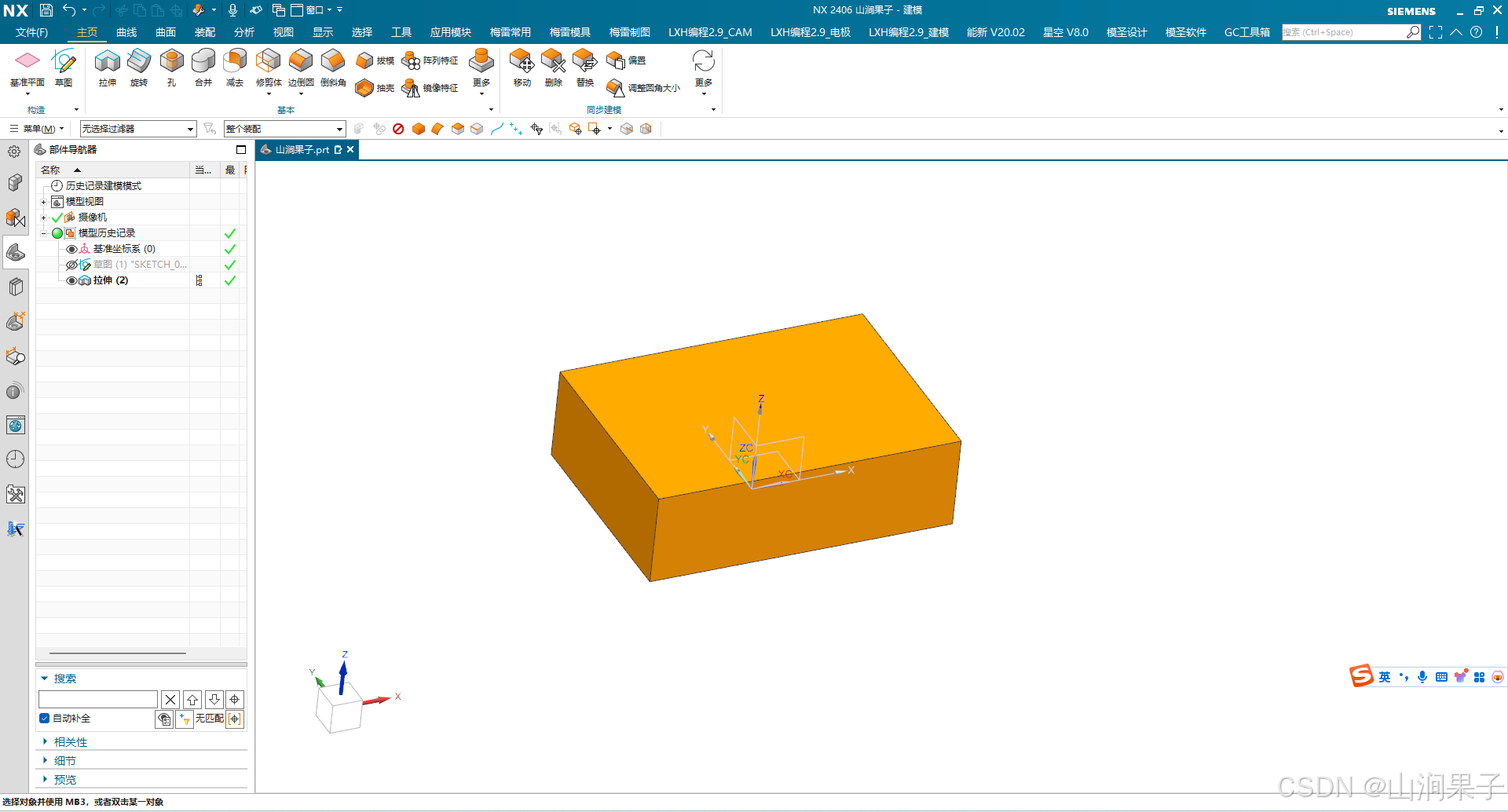

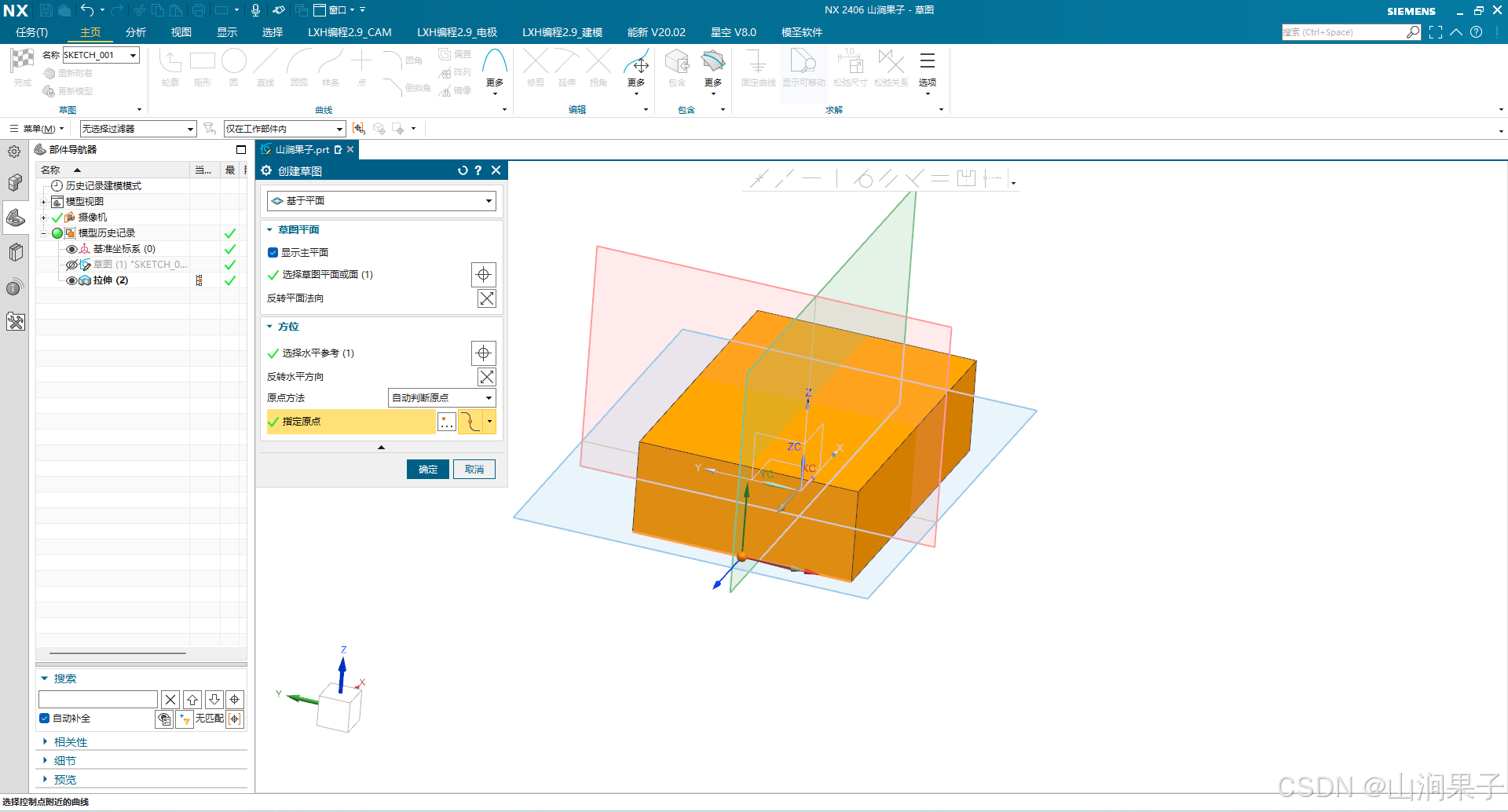

1.创建基体

2.扫掠建立曲面

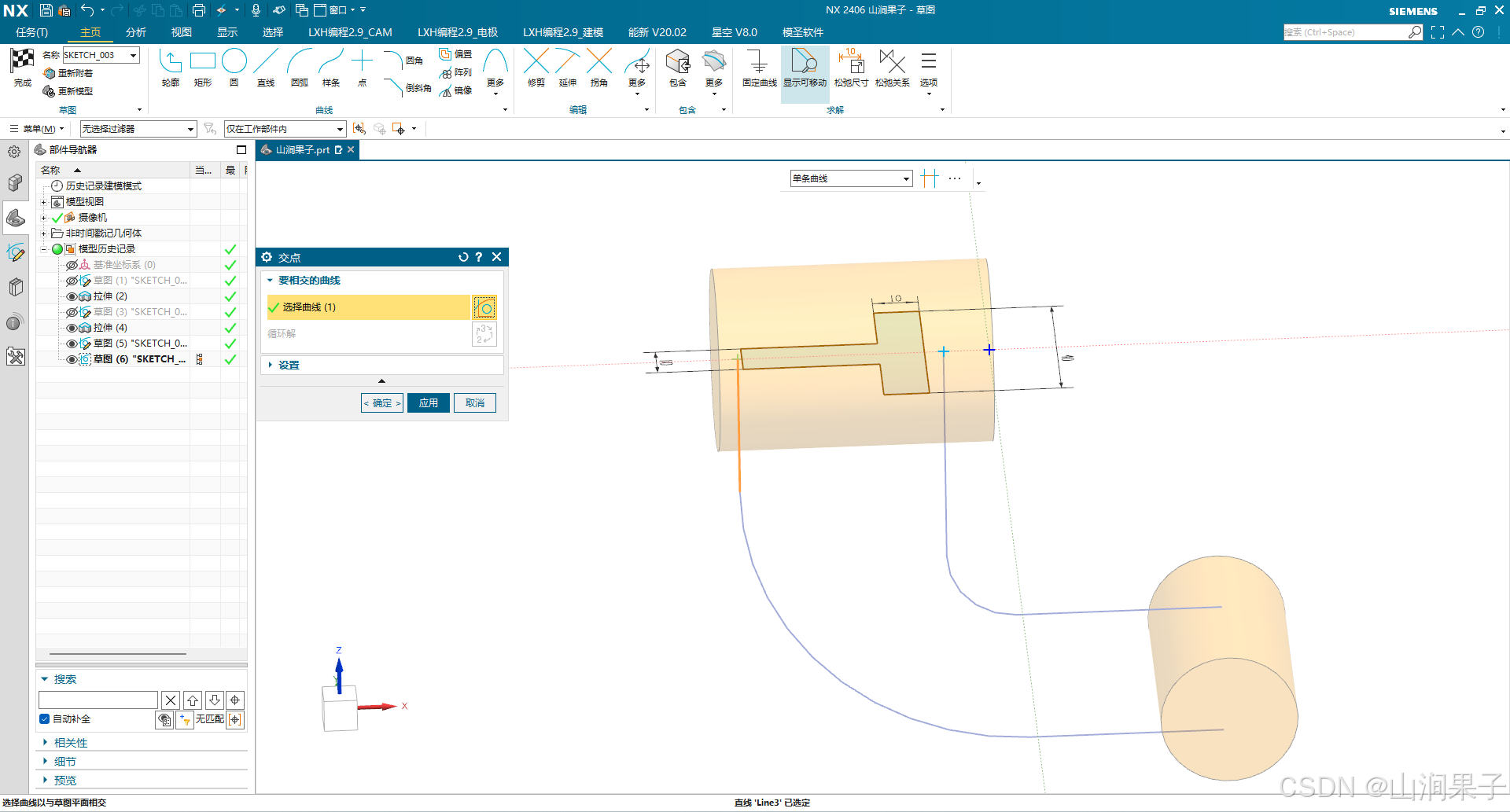

（1）建立截面 1

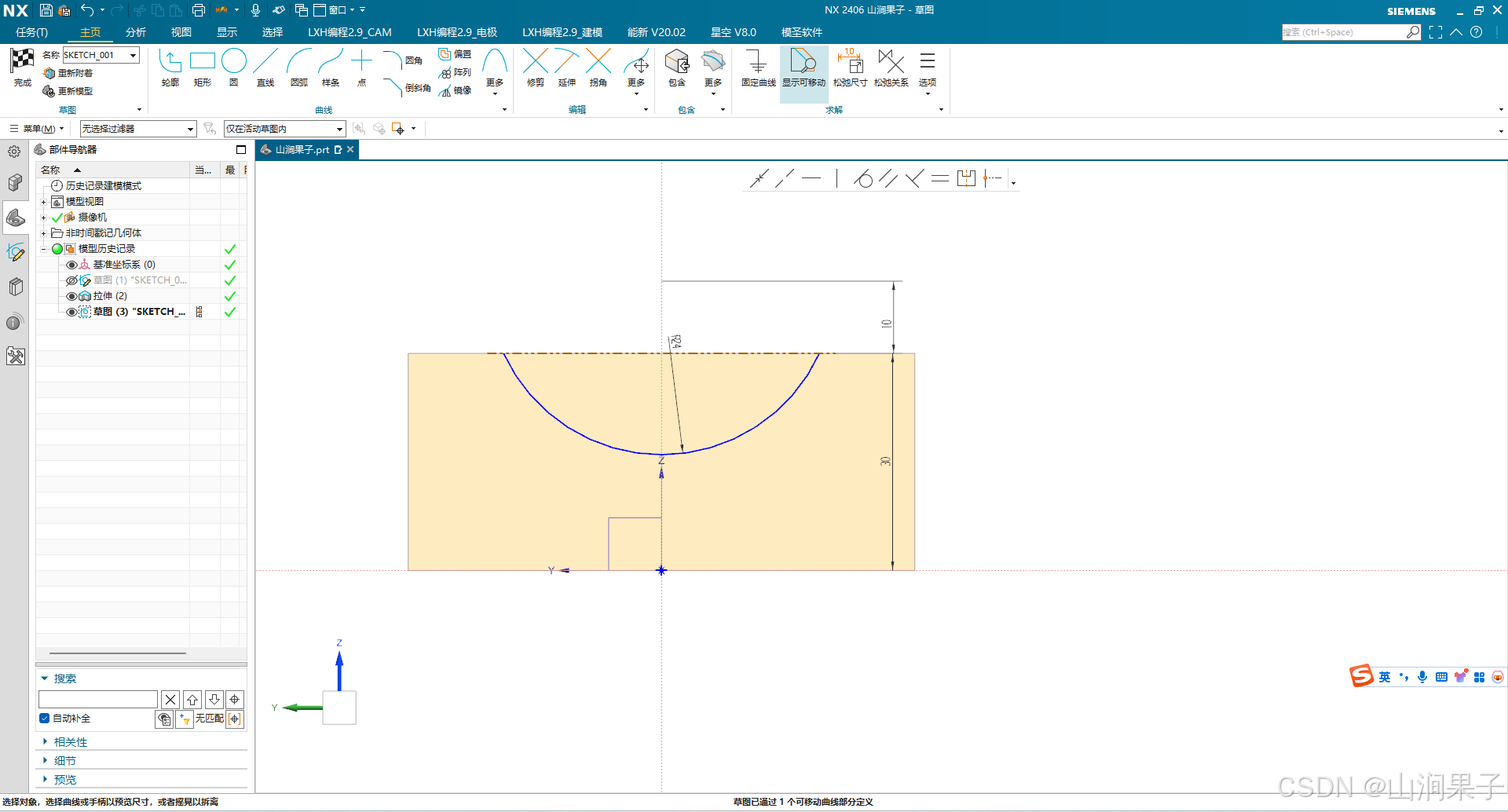

选择前表面绘制截面草图

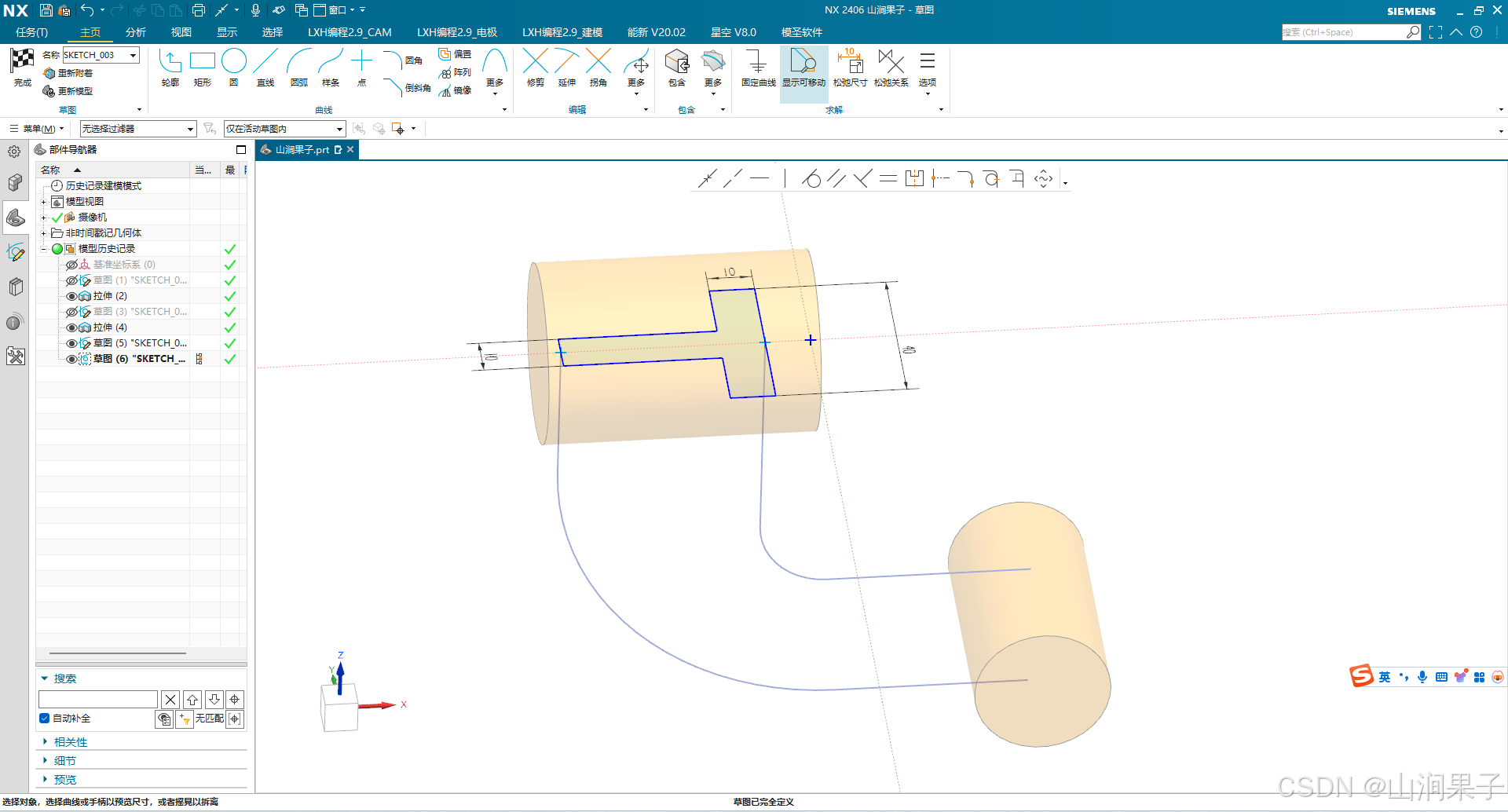

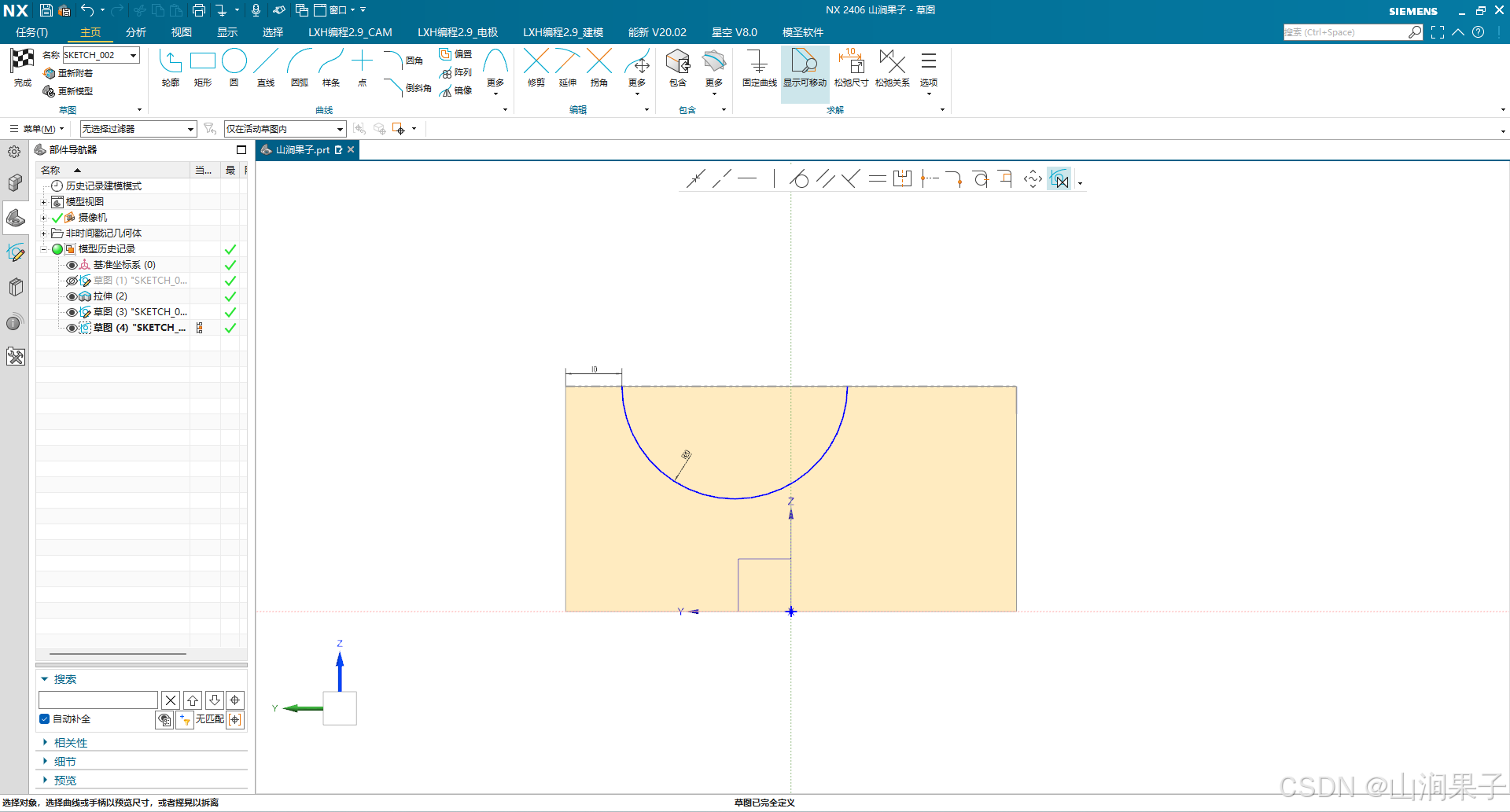

（2）建立截面2

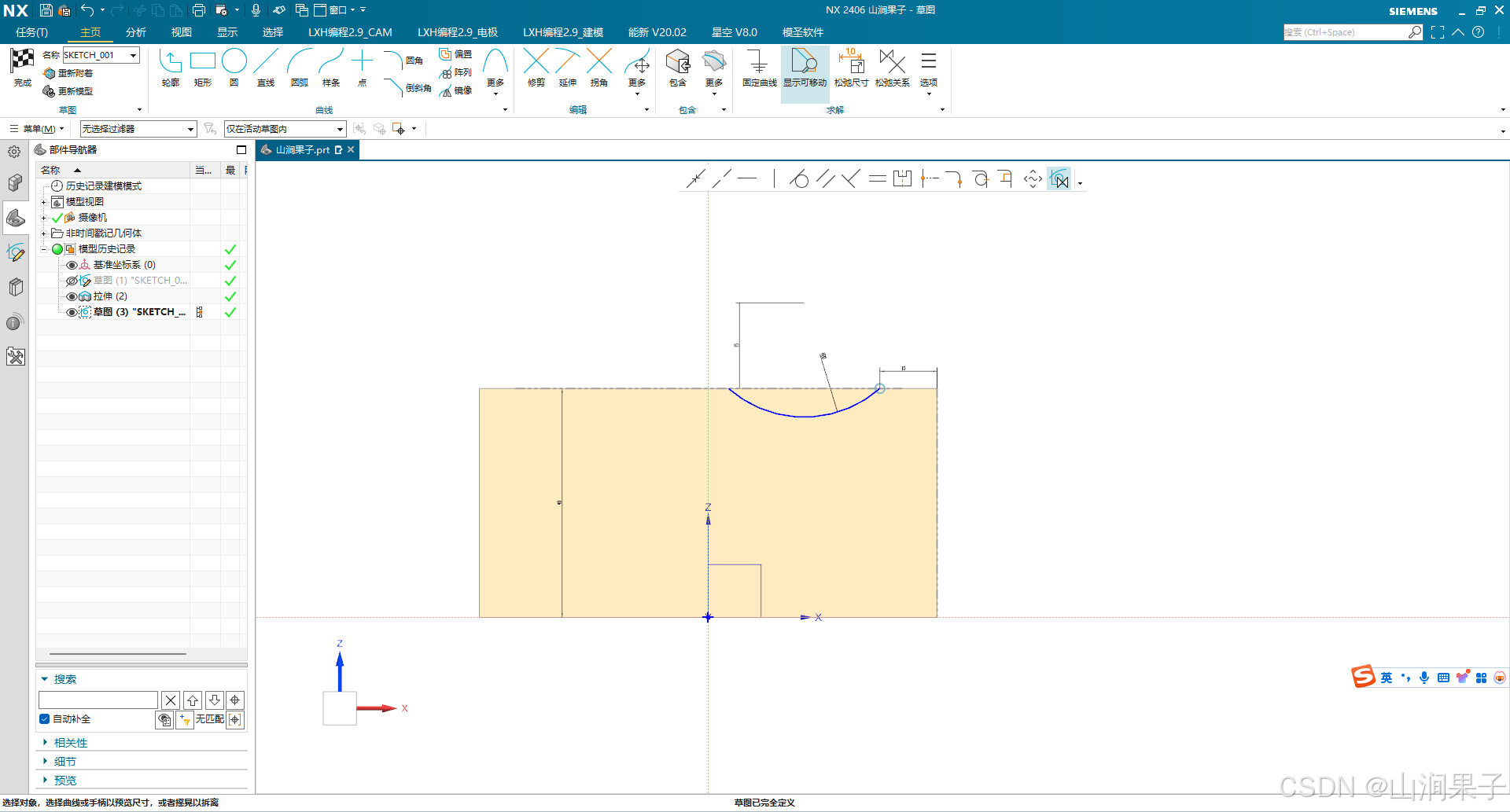

选择左表面绘制截面草图

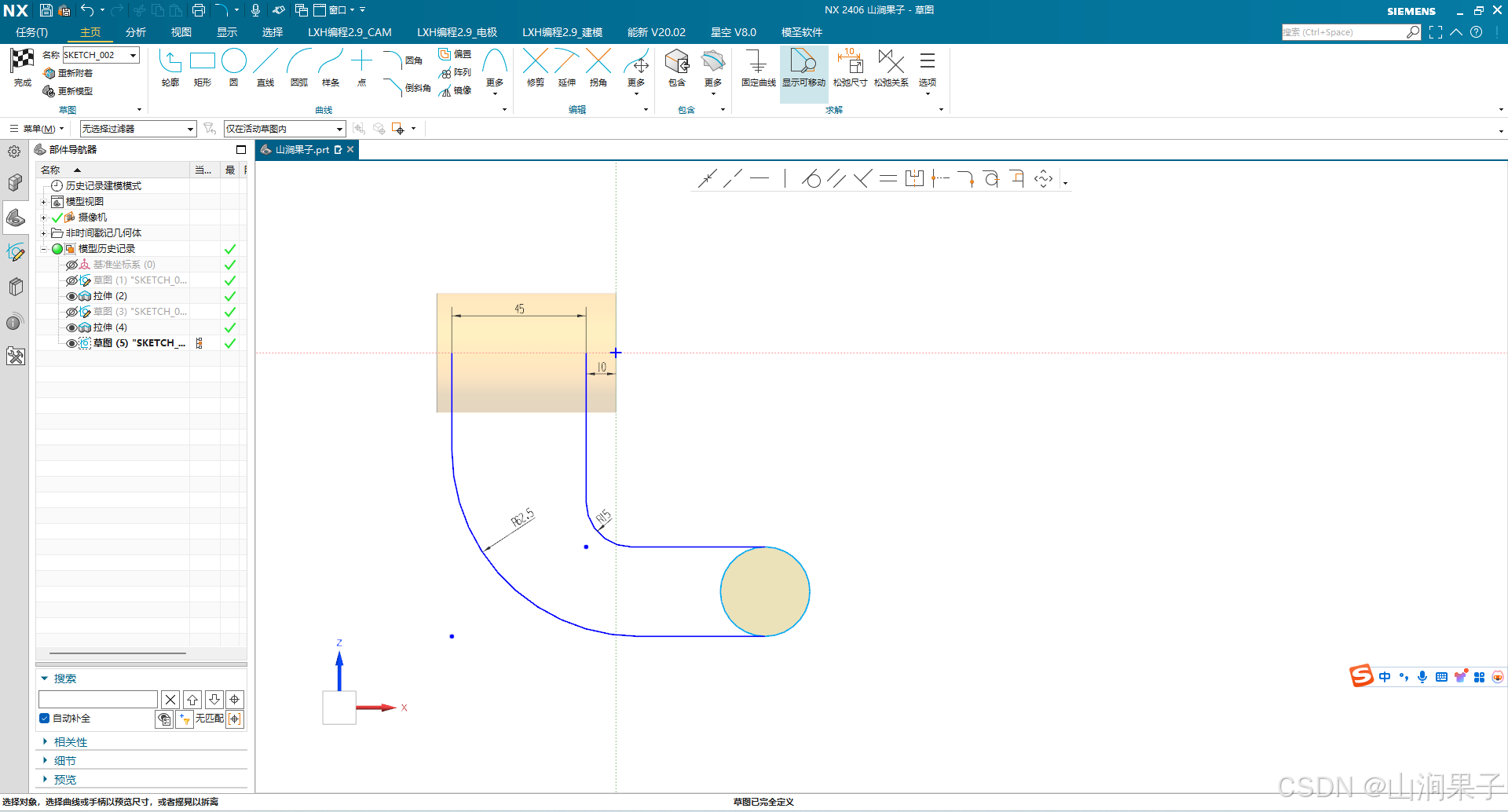

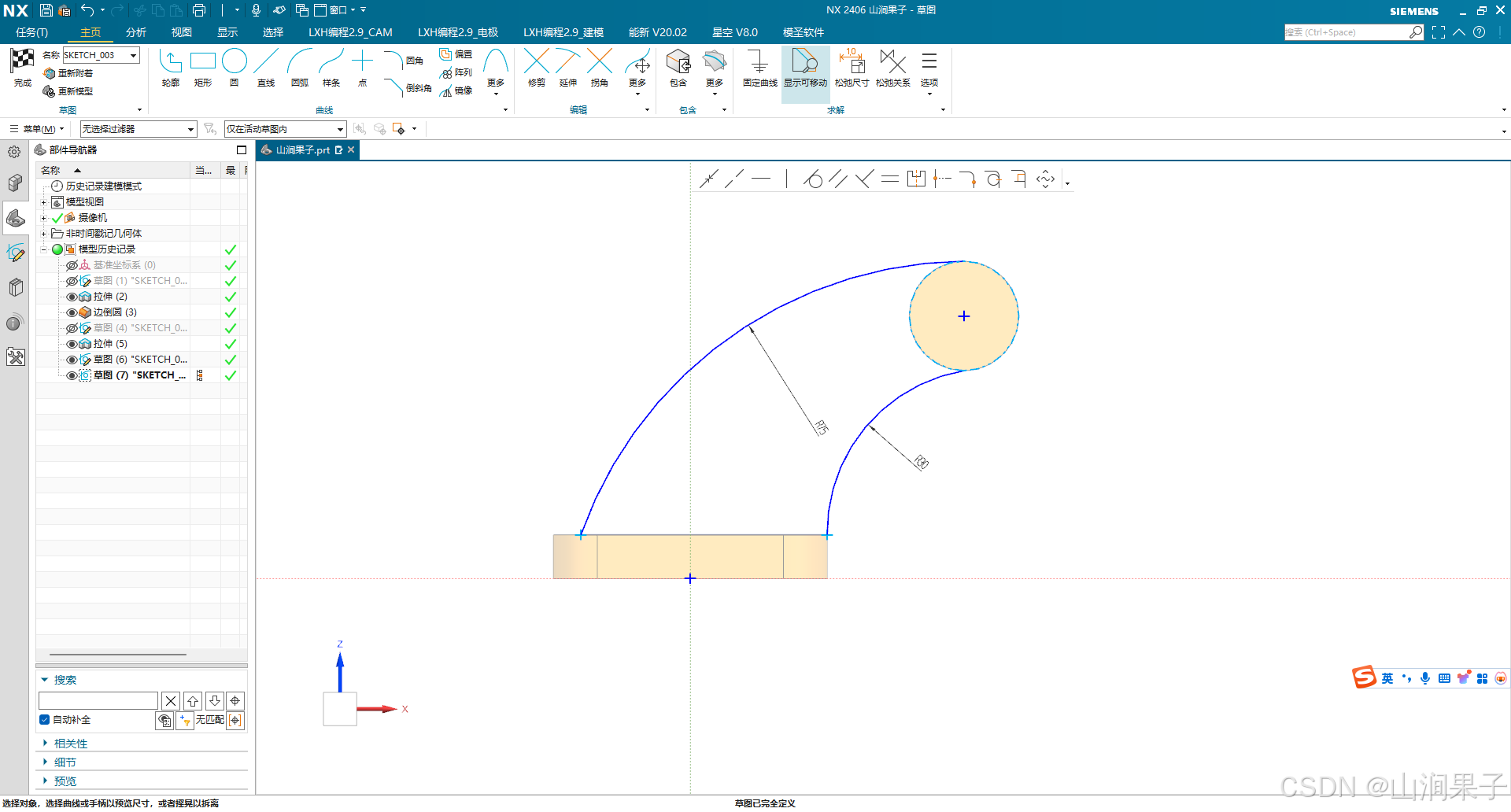

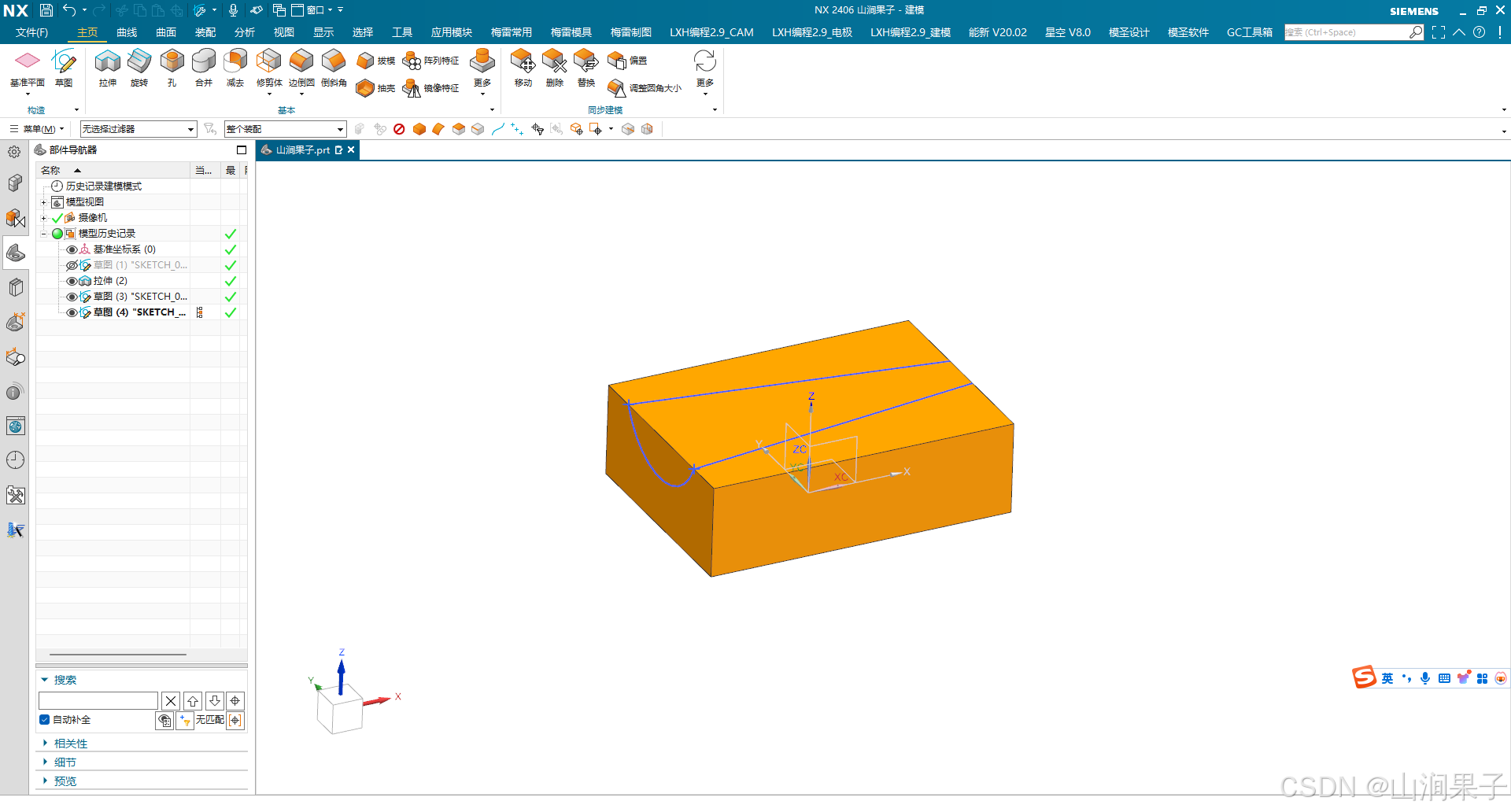

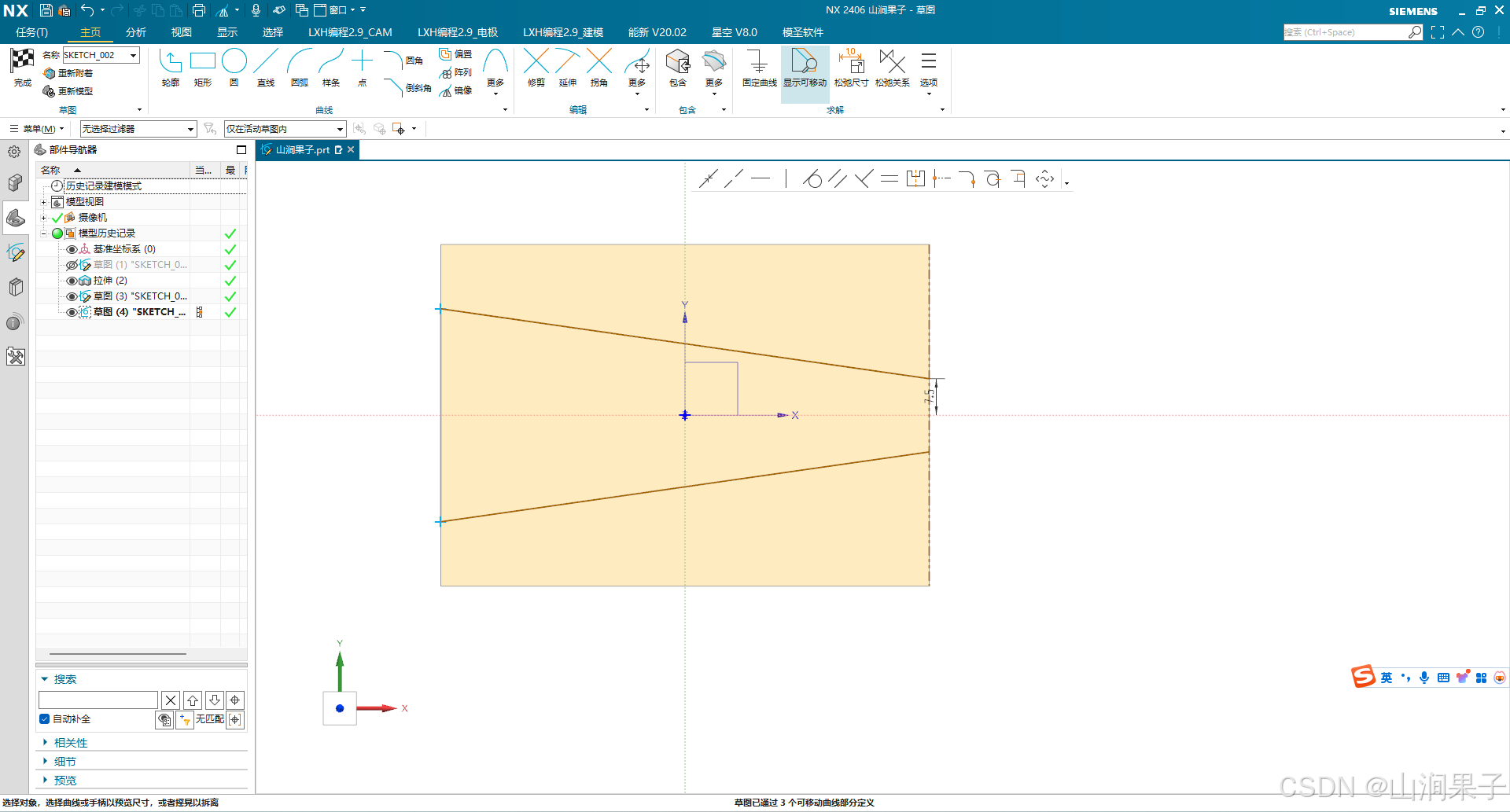

（3）新建引导线串选择上面，建立引导线串草图

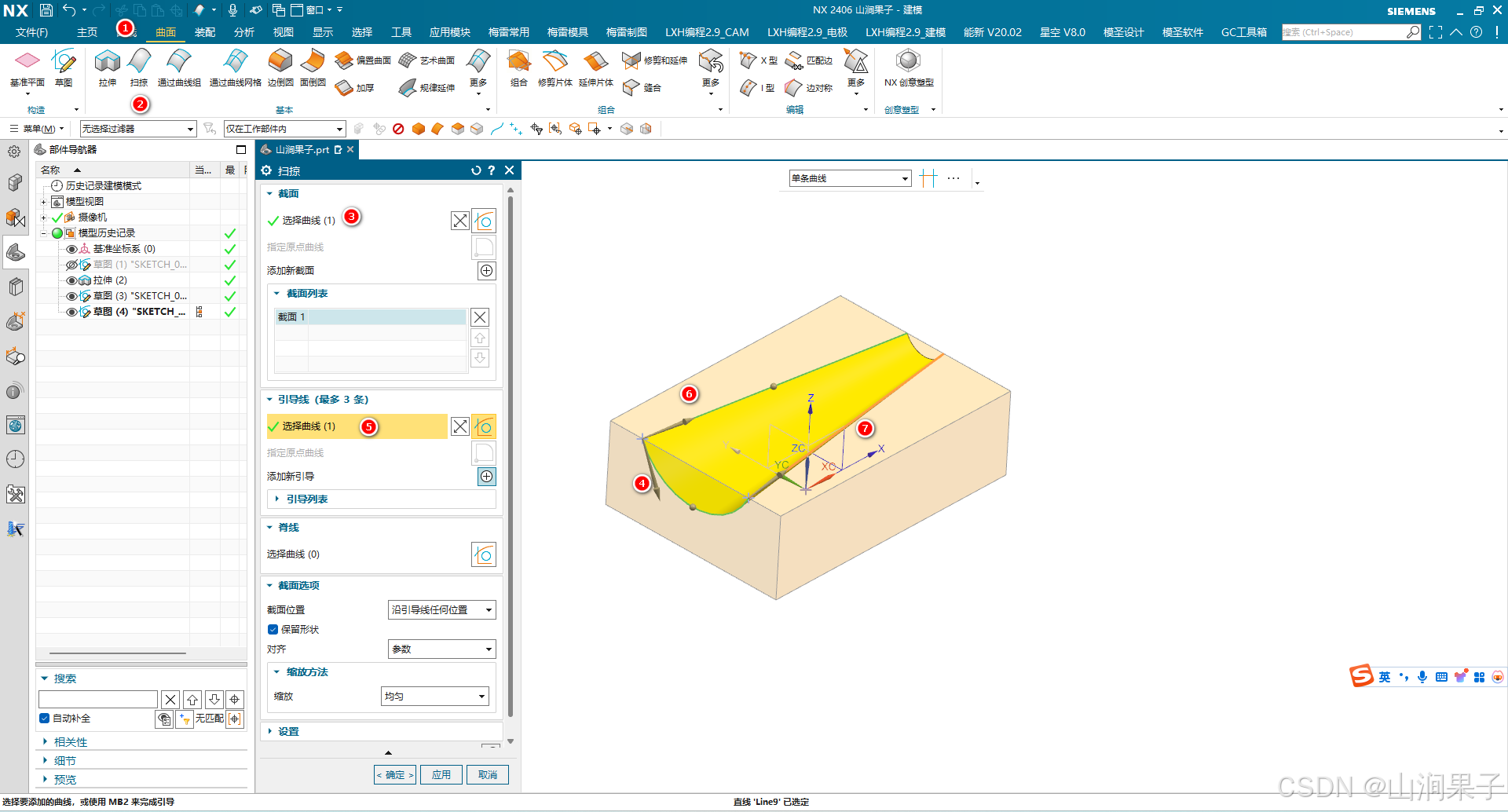

（4）创建扫掠曲面

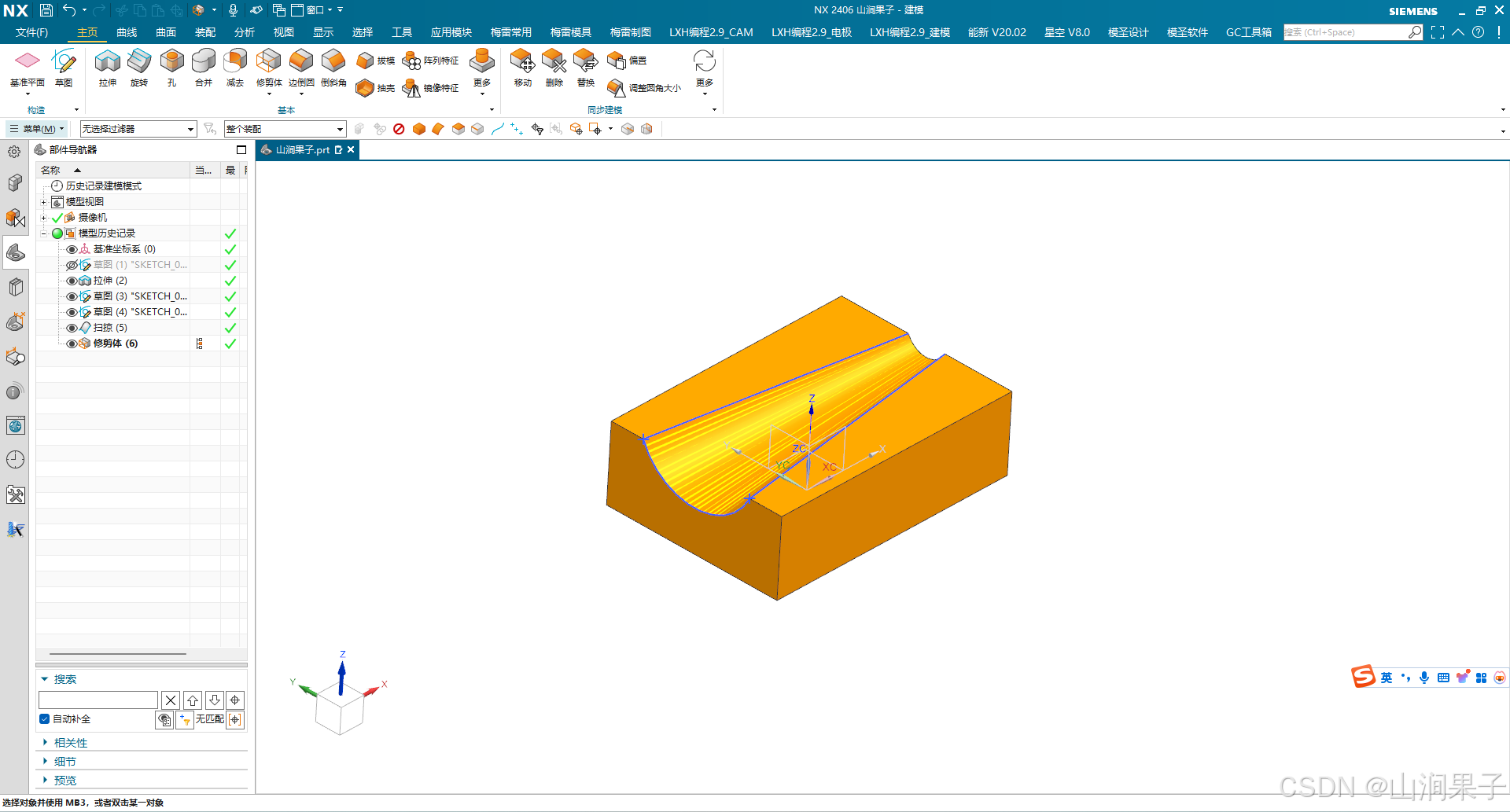

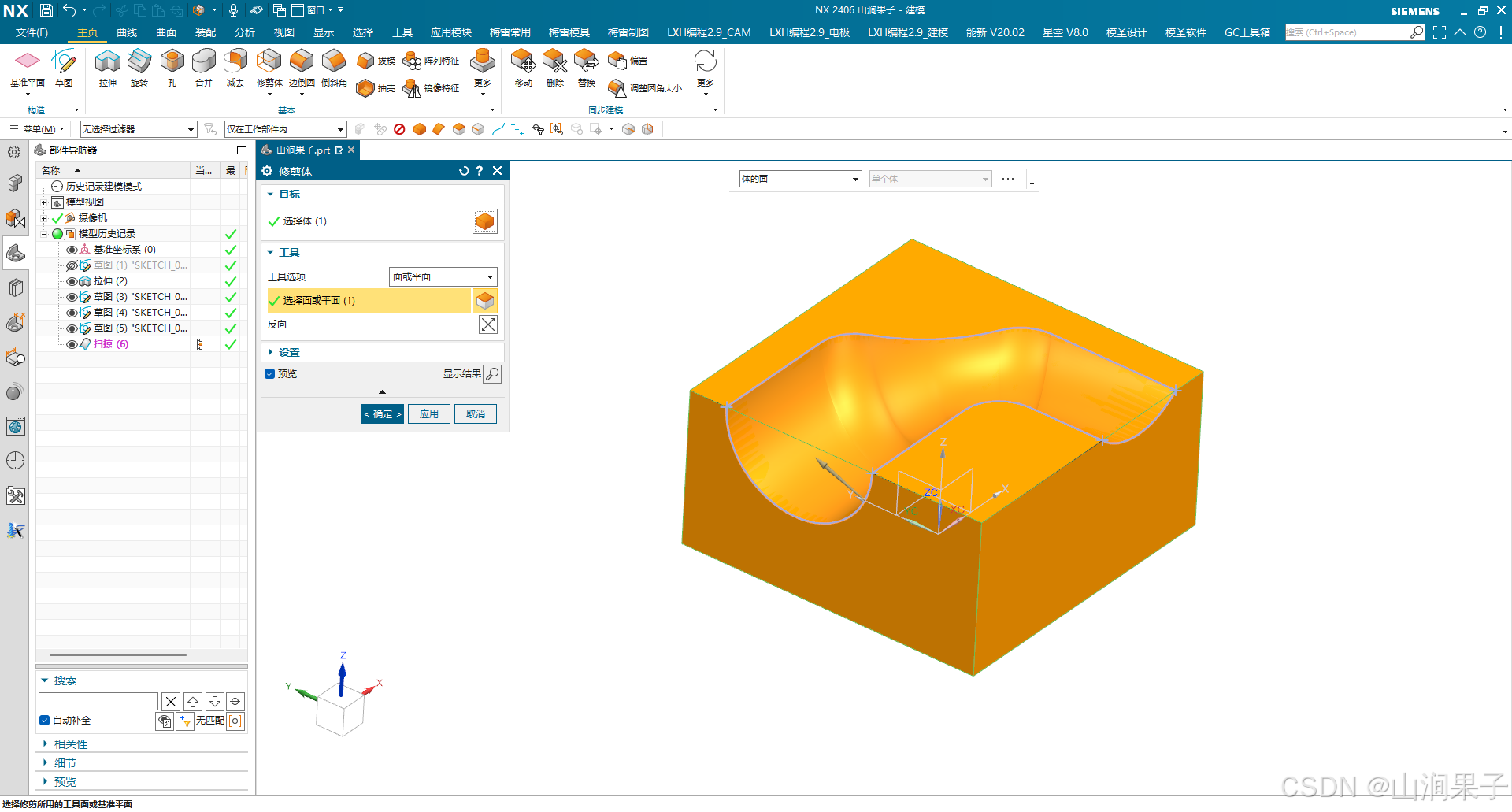

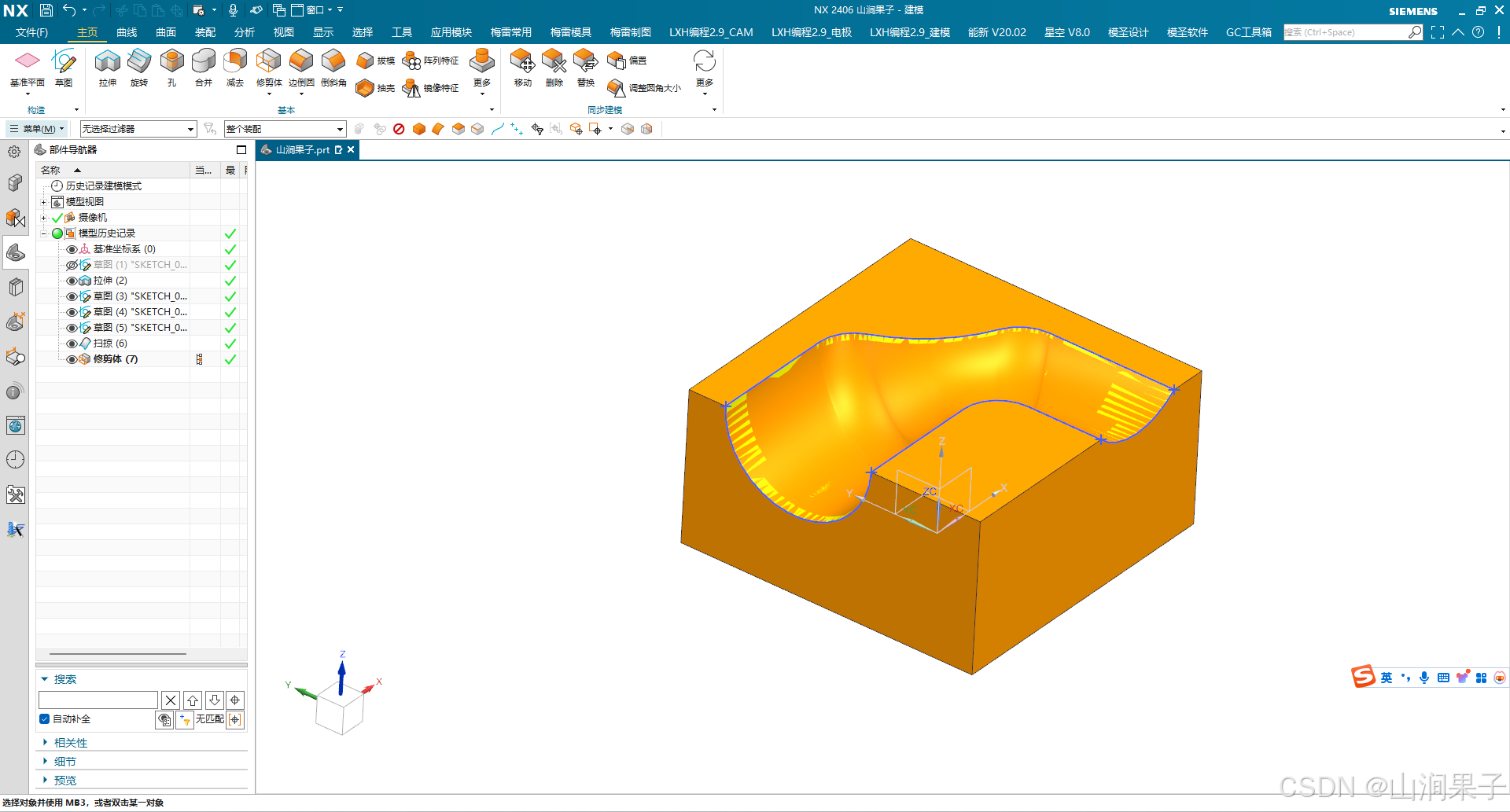

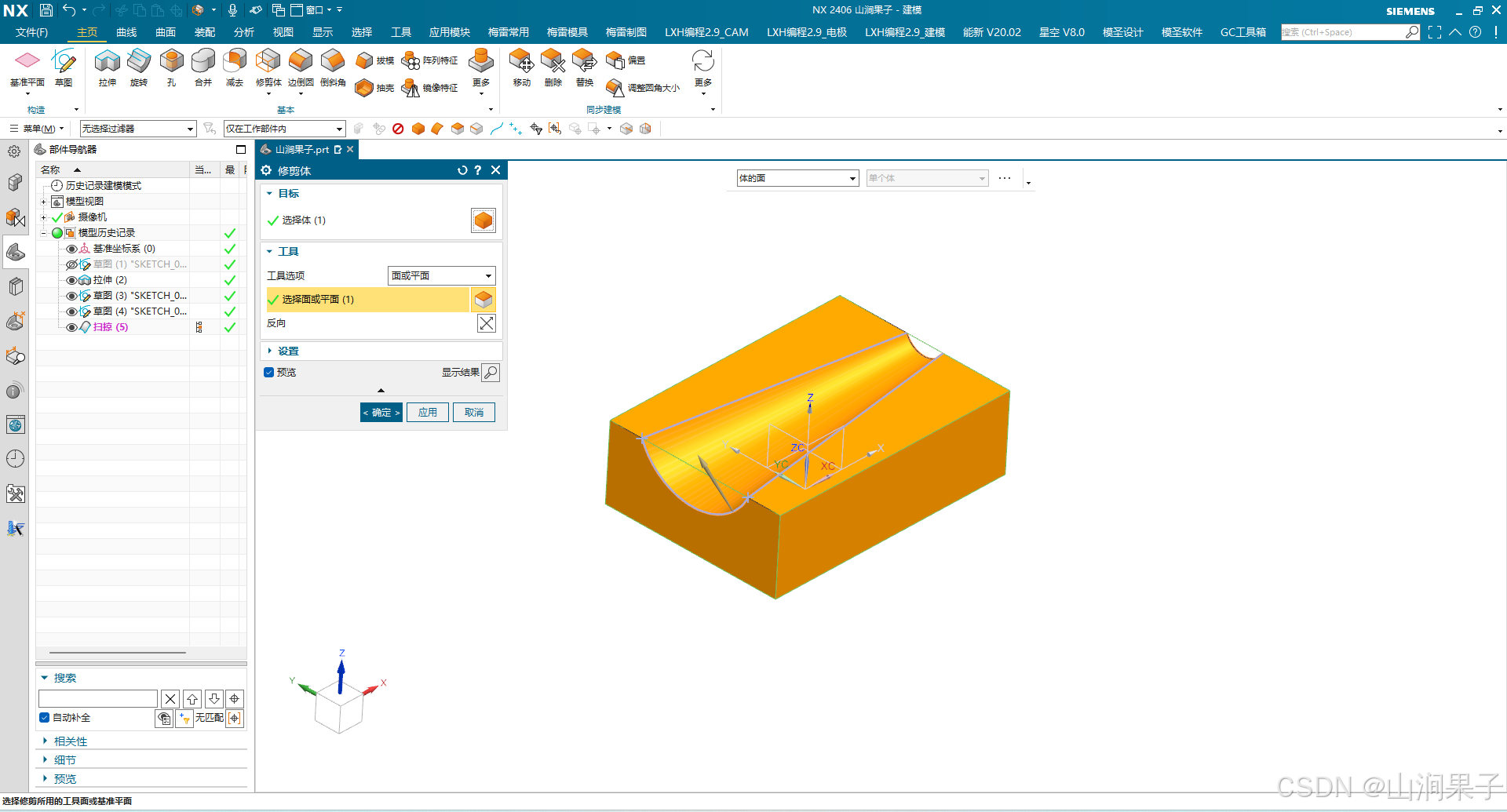

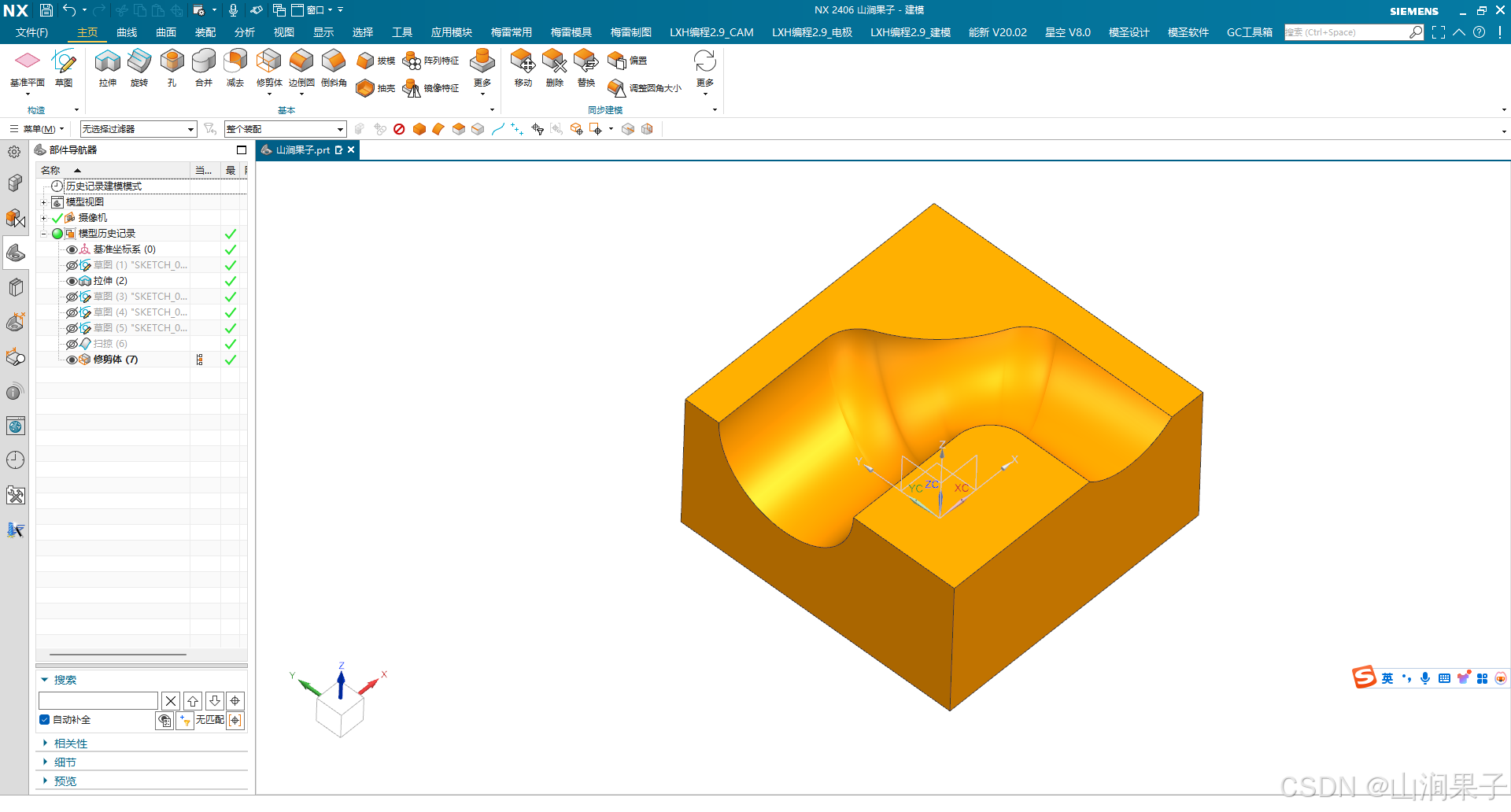

3.曲面切除

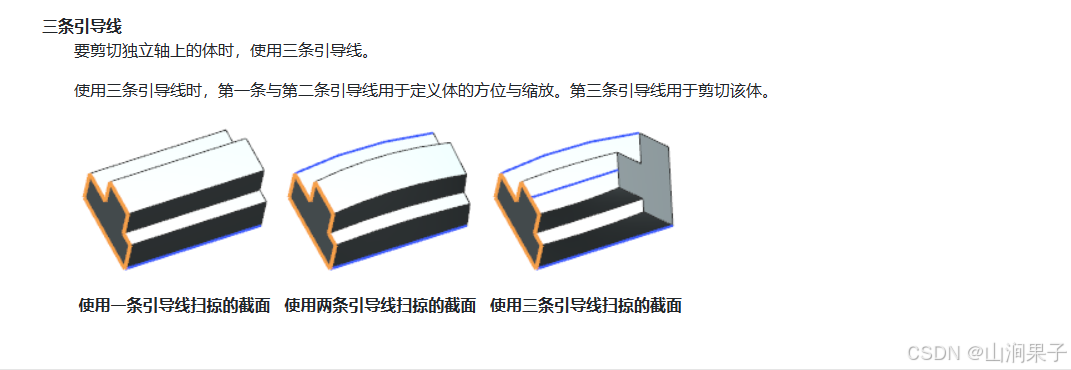

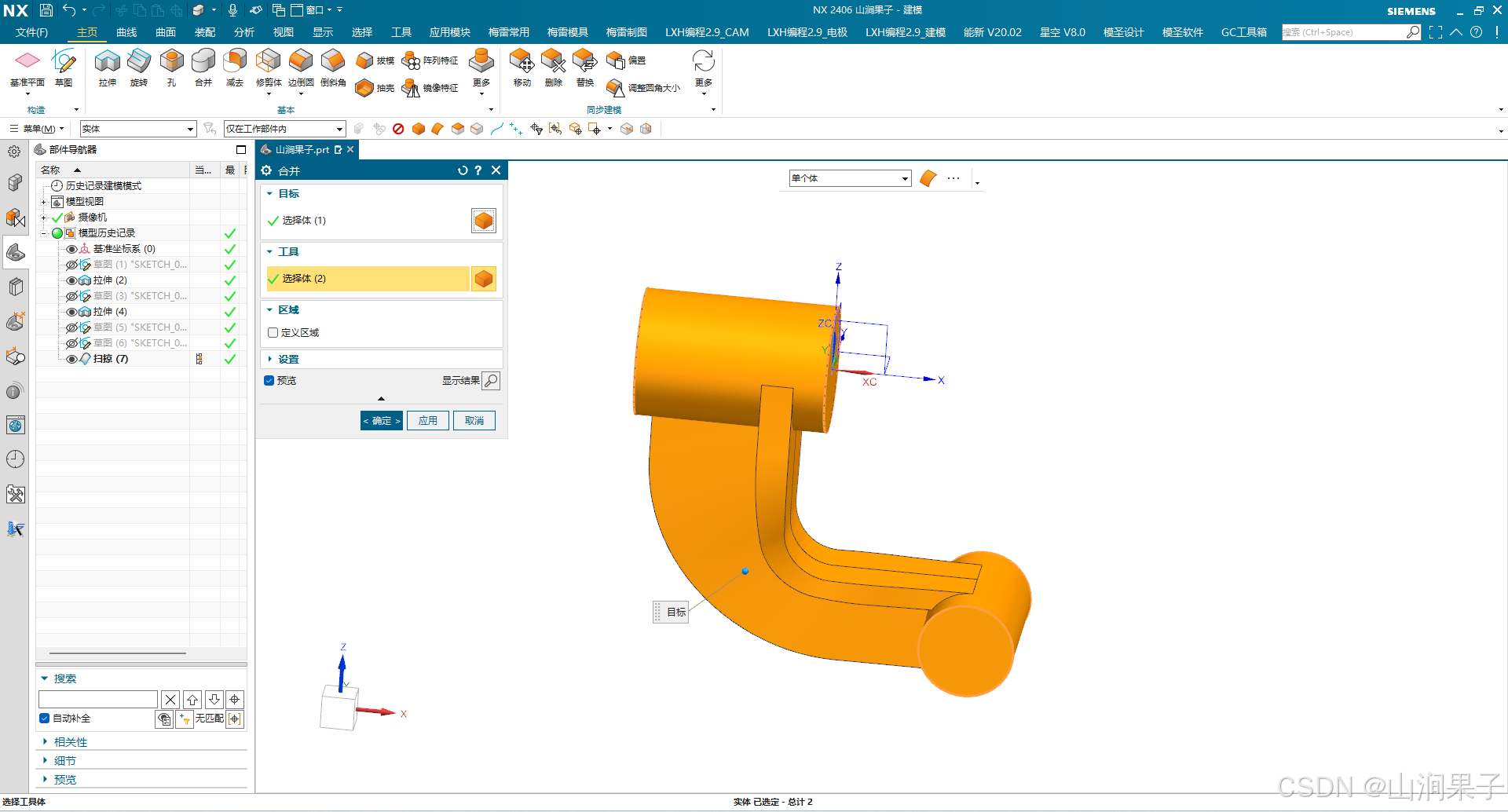

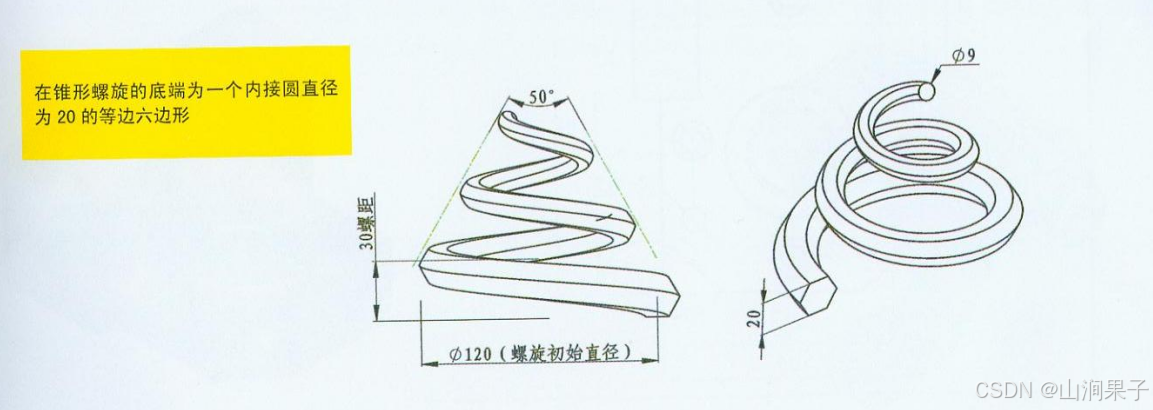

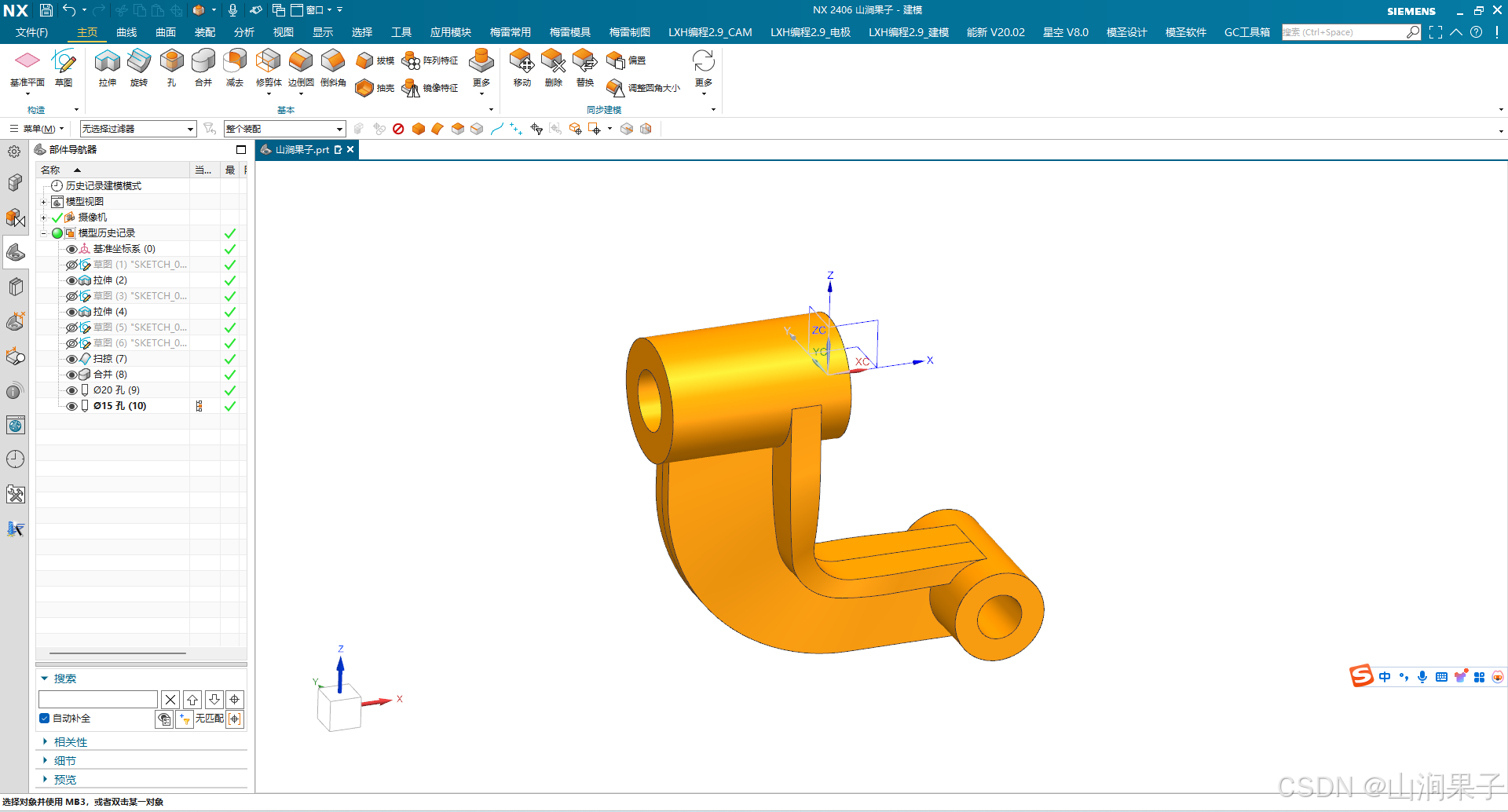

使用三条引导线创建扫掠特征

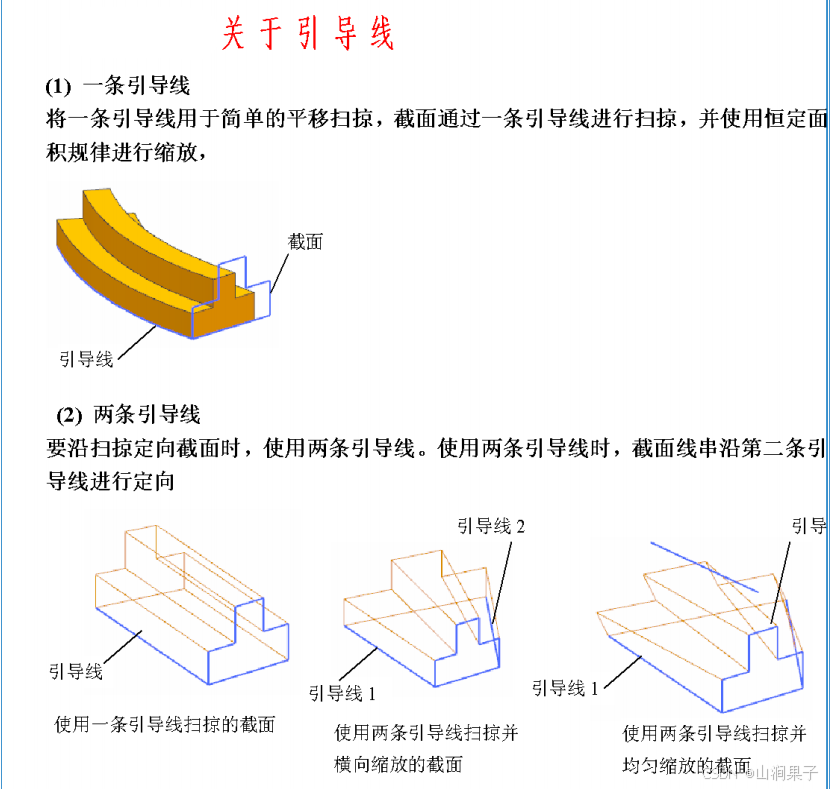

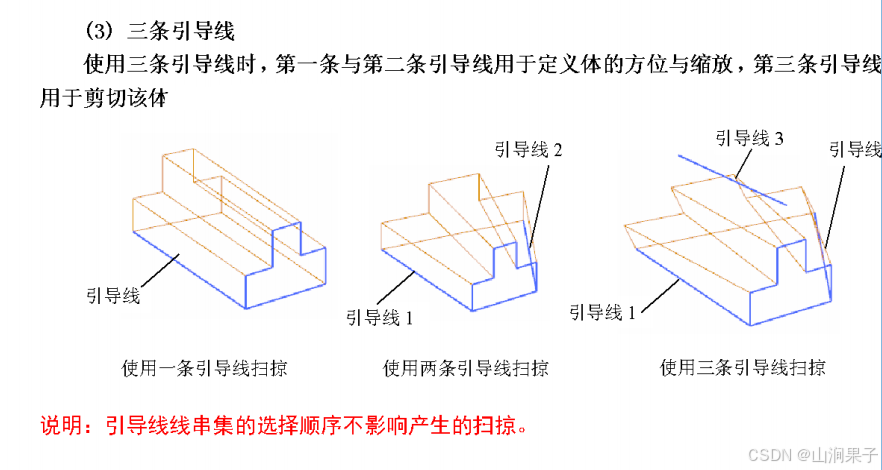

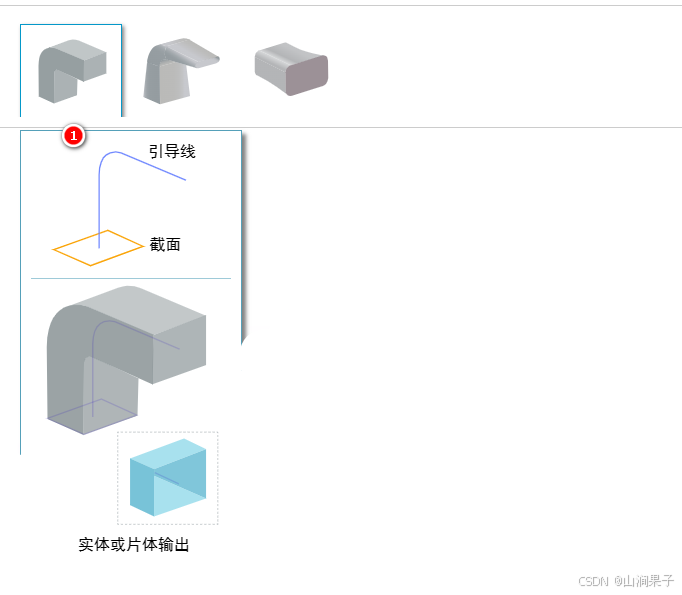

扫掠特征的引导线

引导线串控制扫掠方向上体的方位和比例。

引导线串可以由一个对象或多个对象组成，并且每个对象既可以是曲线、实体边，也可以是实体面。每条引导线串的所有对象都必须是光顺且连续的。

如果所有的引导线串形成了闭环，则可以将第一个截面线串重新选择为最后截面线串。

可以选择一条、两条或三条引导线。
