NX2406工程图：阶梯剖视图（草图：剖切线）

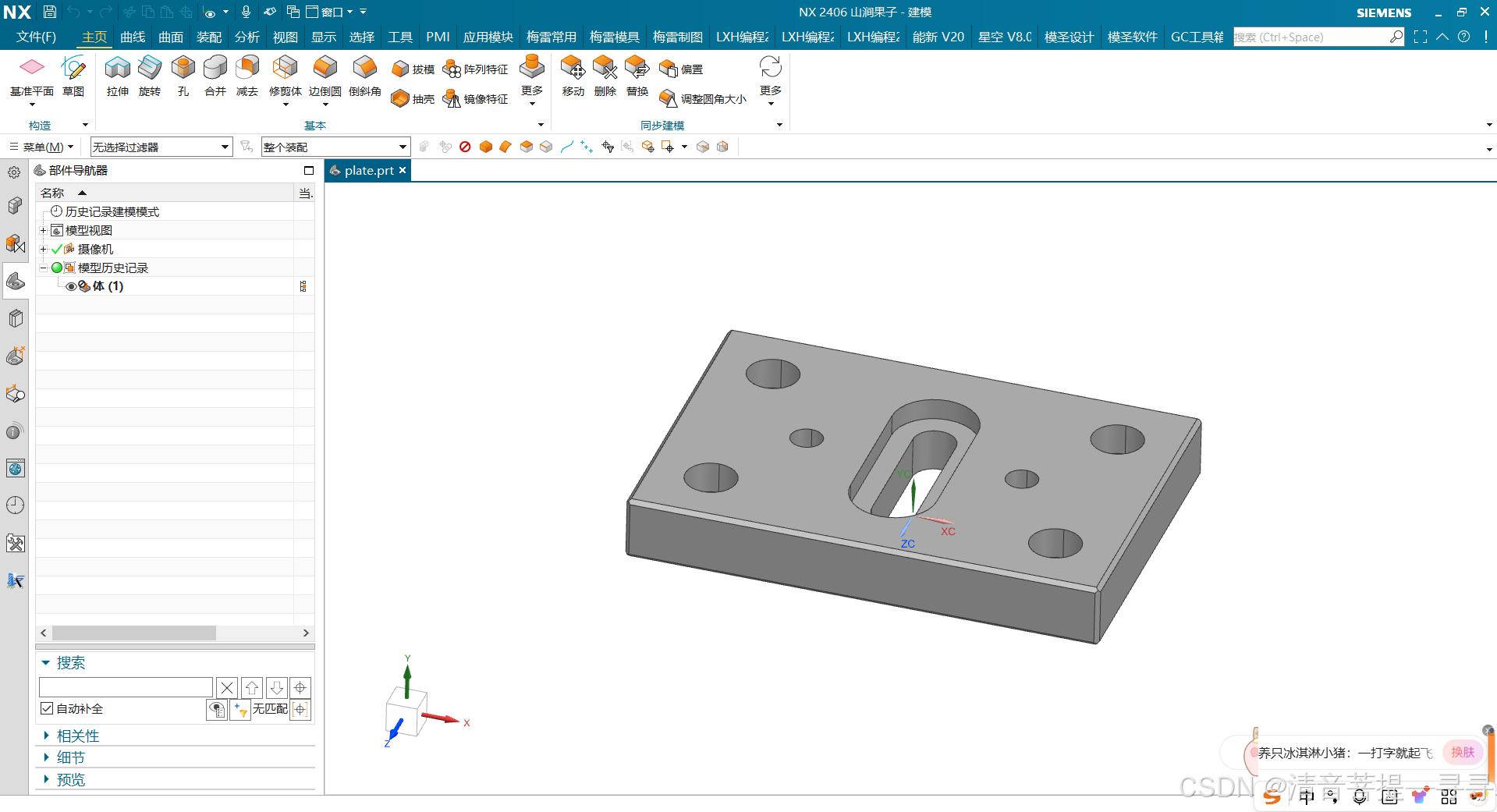

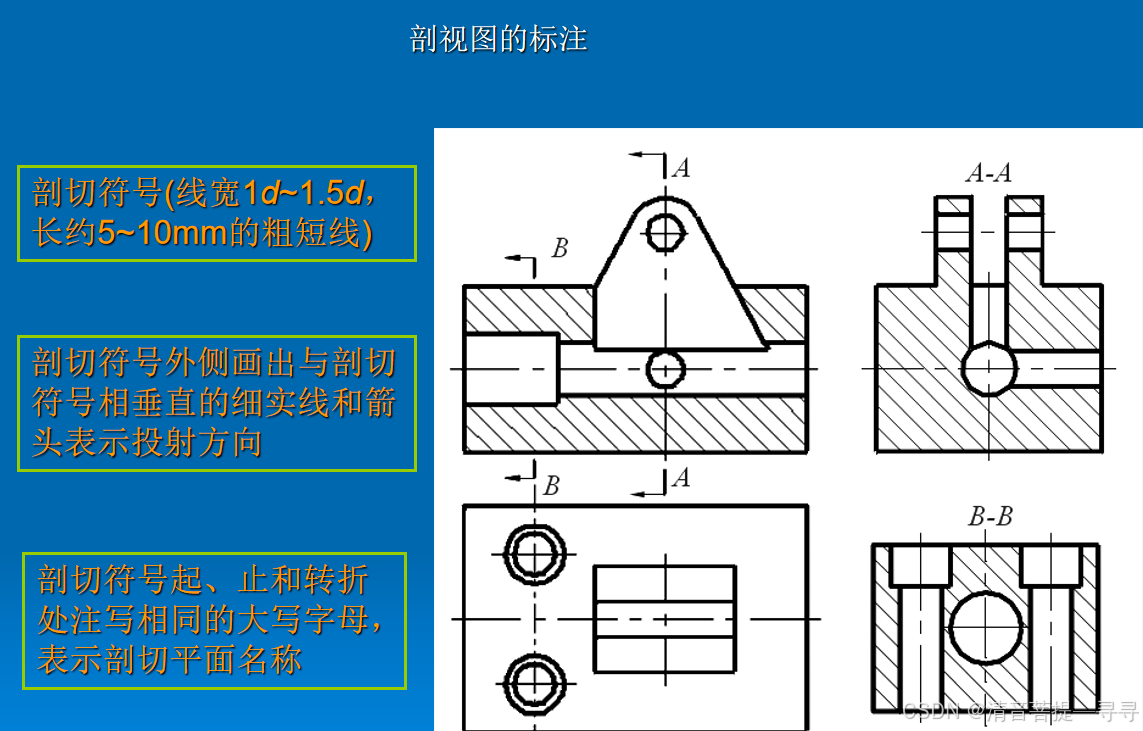

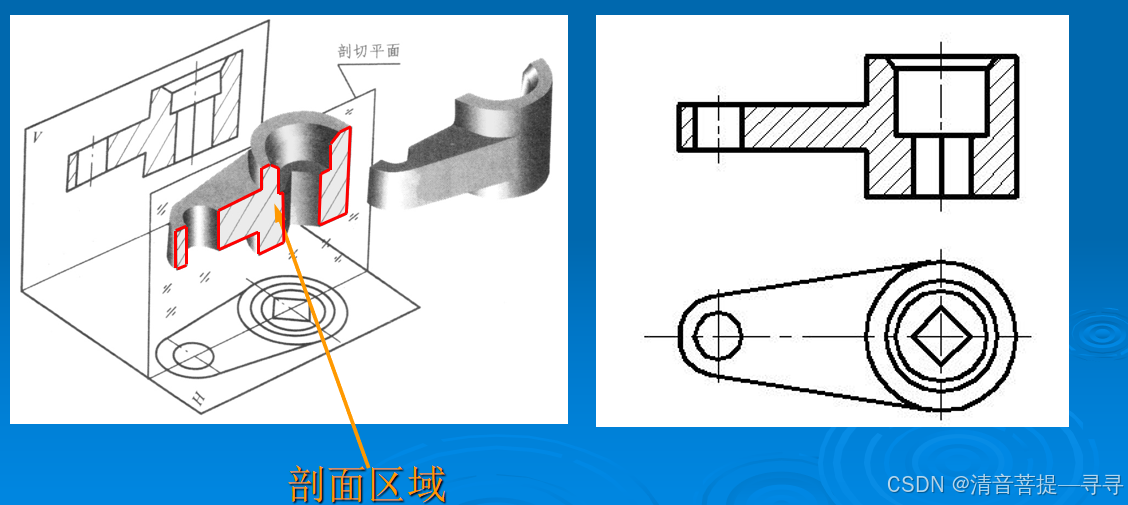

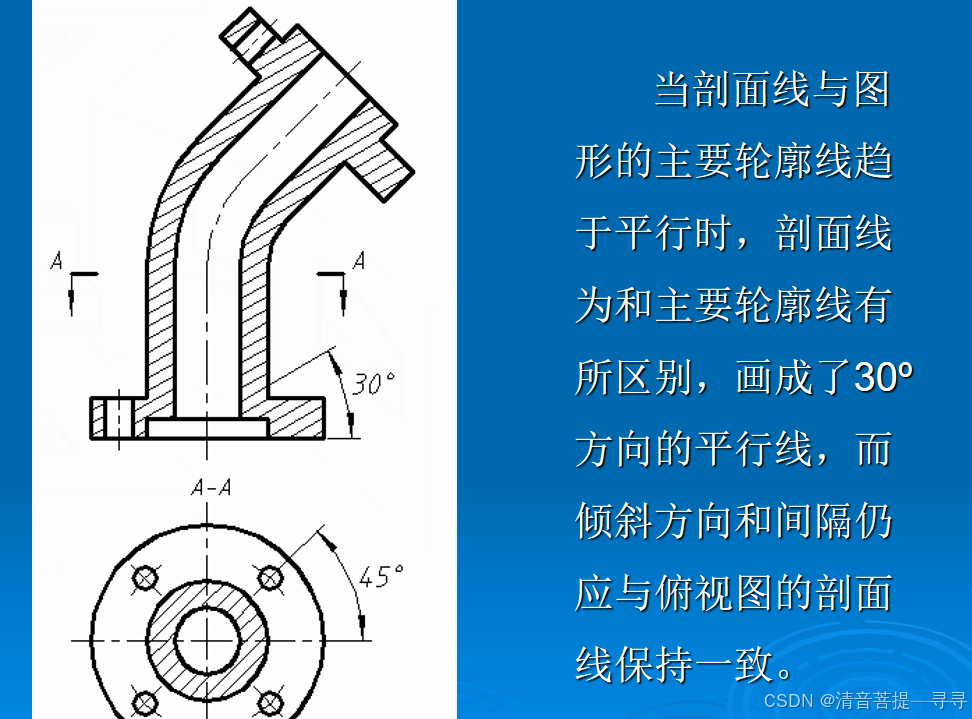

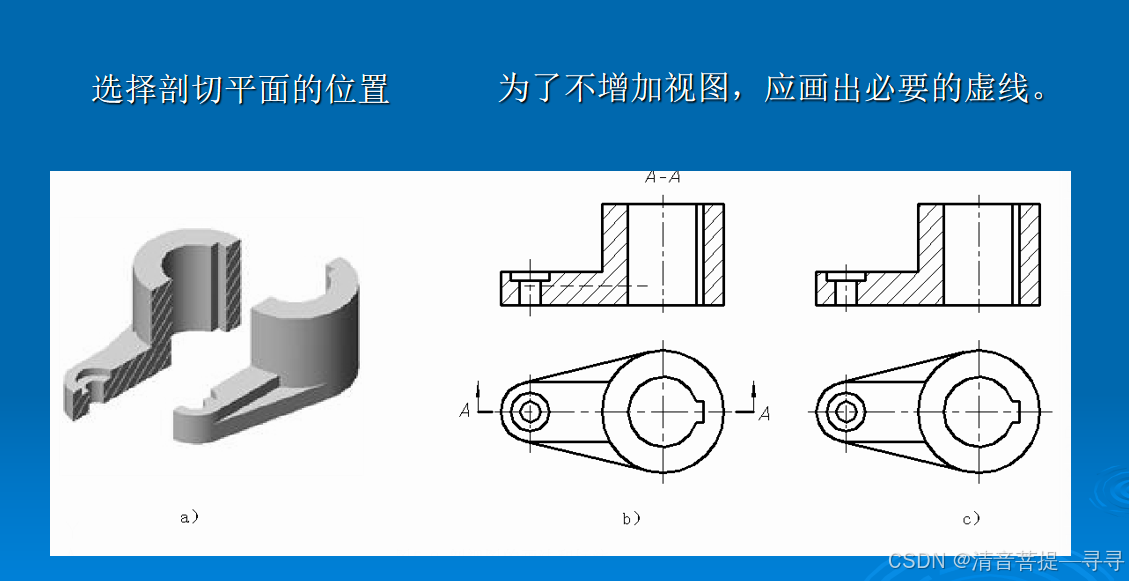

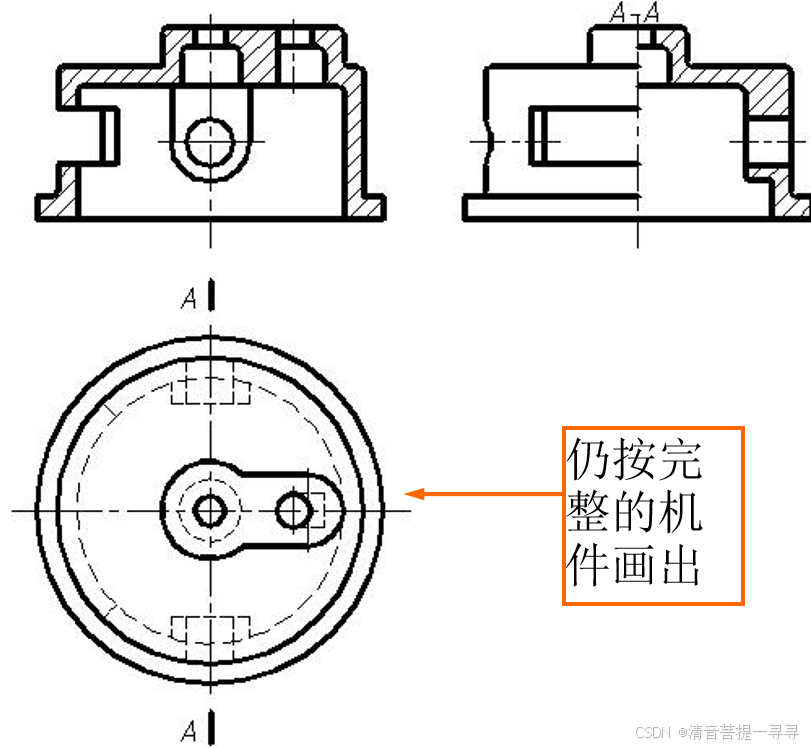

假想用剖切平面剖开机件，将处在观察者和剖切面之间的部分移去，余下部分向投影面投射所得的图形，称为剖视图，也可简称为剖视。

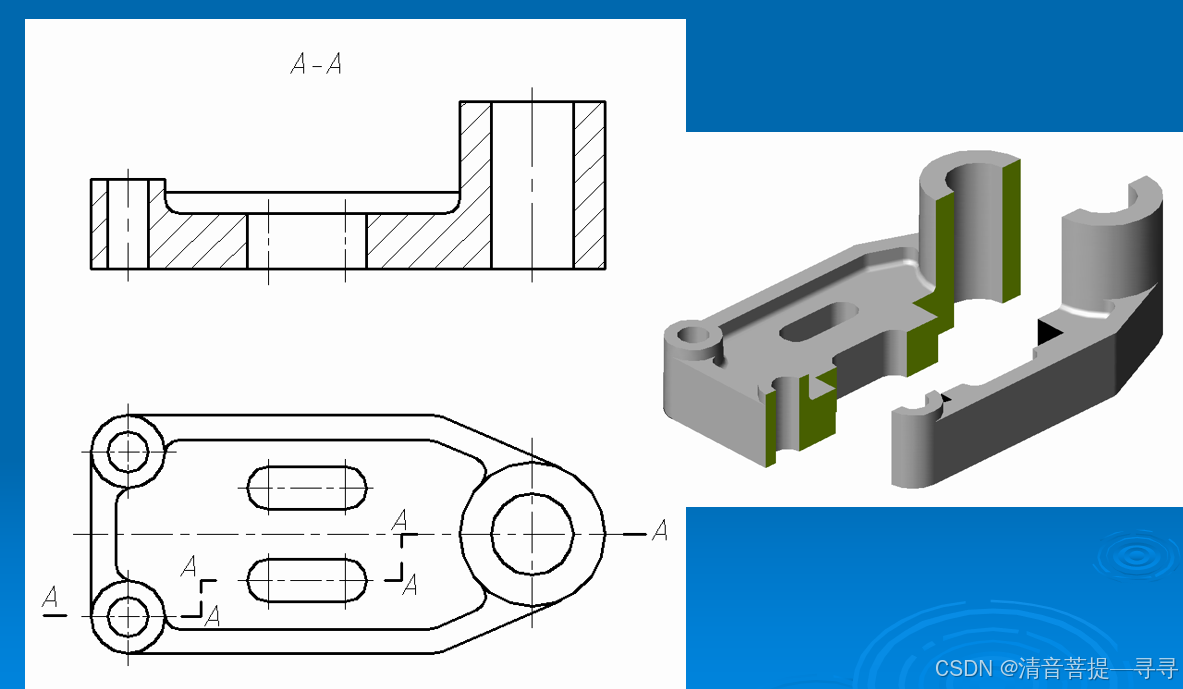

阶梯剖

在机件的表达方法中，对于那些要表达的内部结构分别处在几个平行的平面上，通常采用几个相互平
行的剖切面进行剖切，即采用阶梯剖视来完成。

NX采用两种方法来完成：（1）采用先绘制剖切线，再生成阶梯剖视；（2）直接利用阶梯剖视命令生成。

草图：剖切线

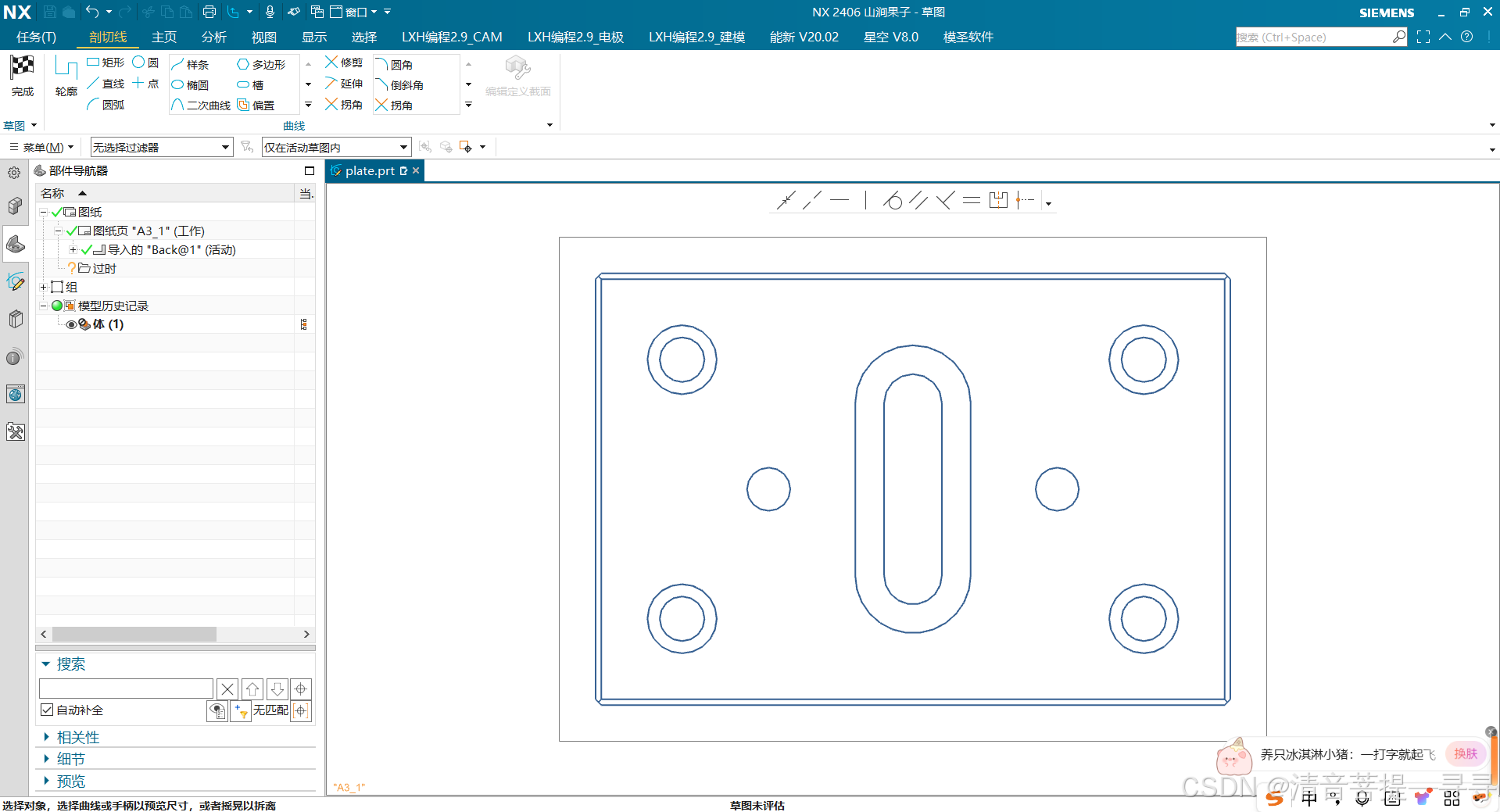

草图-剖切线，要求首先绘制剖切线，此时系统进入草图环境，利用“轮廓”命令完成剖线的绘制，其实是绘制剖切机件时所经过的轨迹。在绘制过程中，要求这些轨迹线首尾相连，每段线不能拼接。每段线绘制时，可以利用捕捉功能精确捕捉点。

先绘制剖切线，再生成阶梯剖视

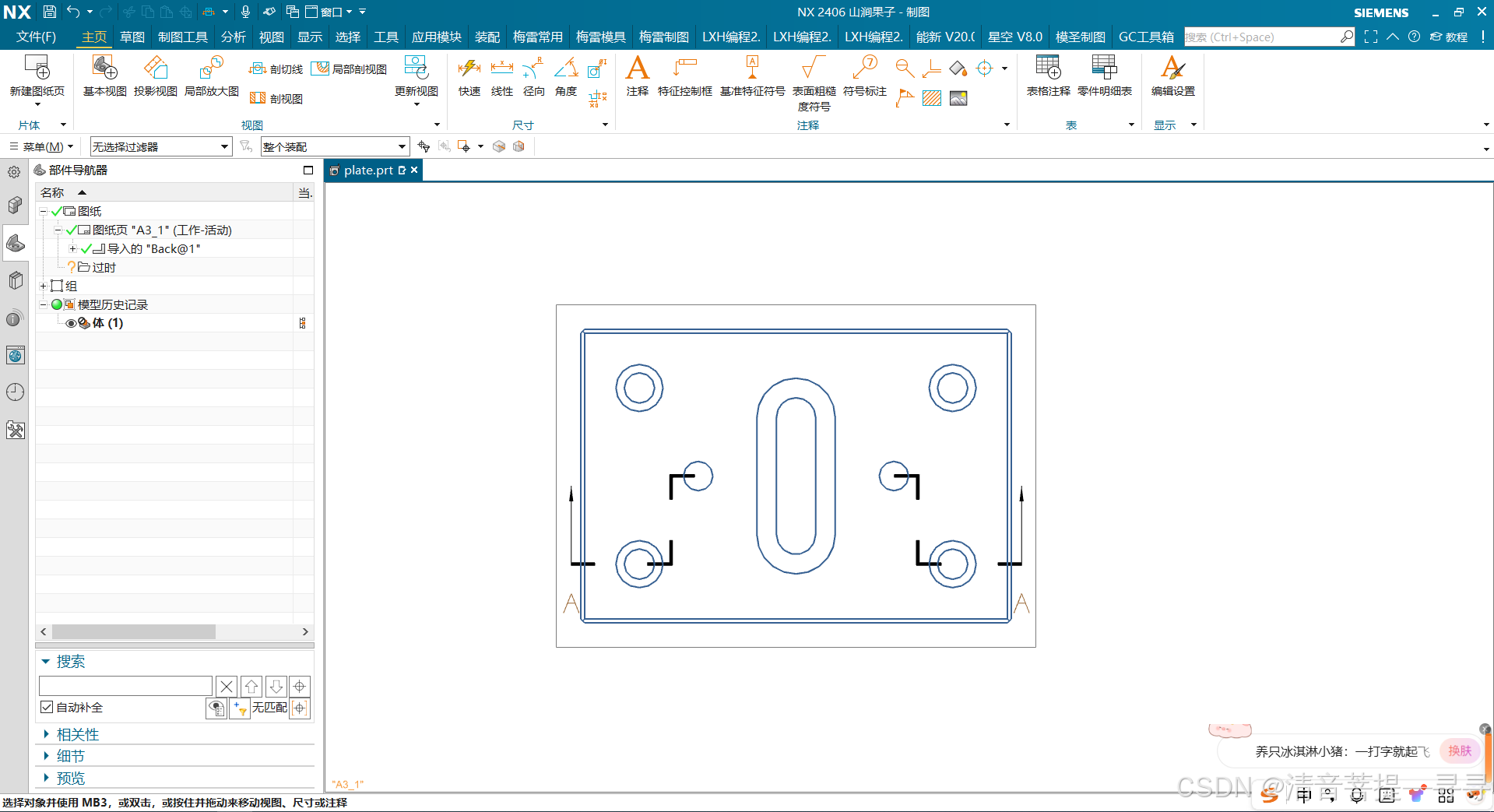

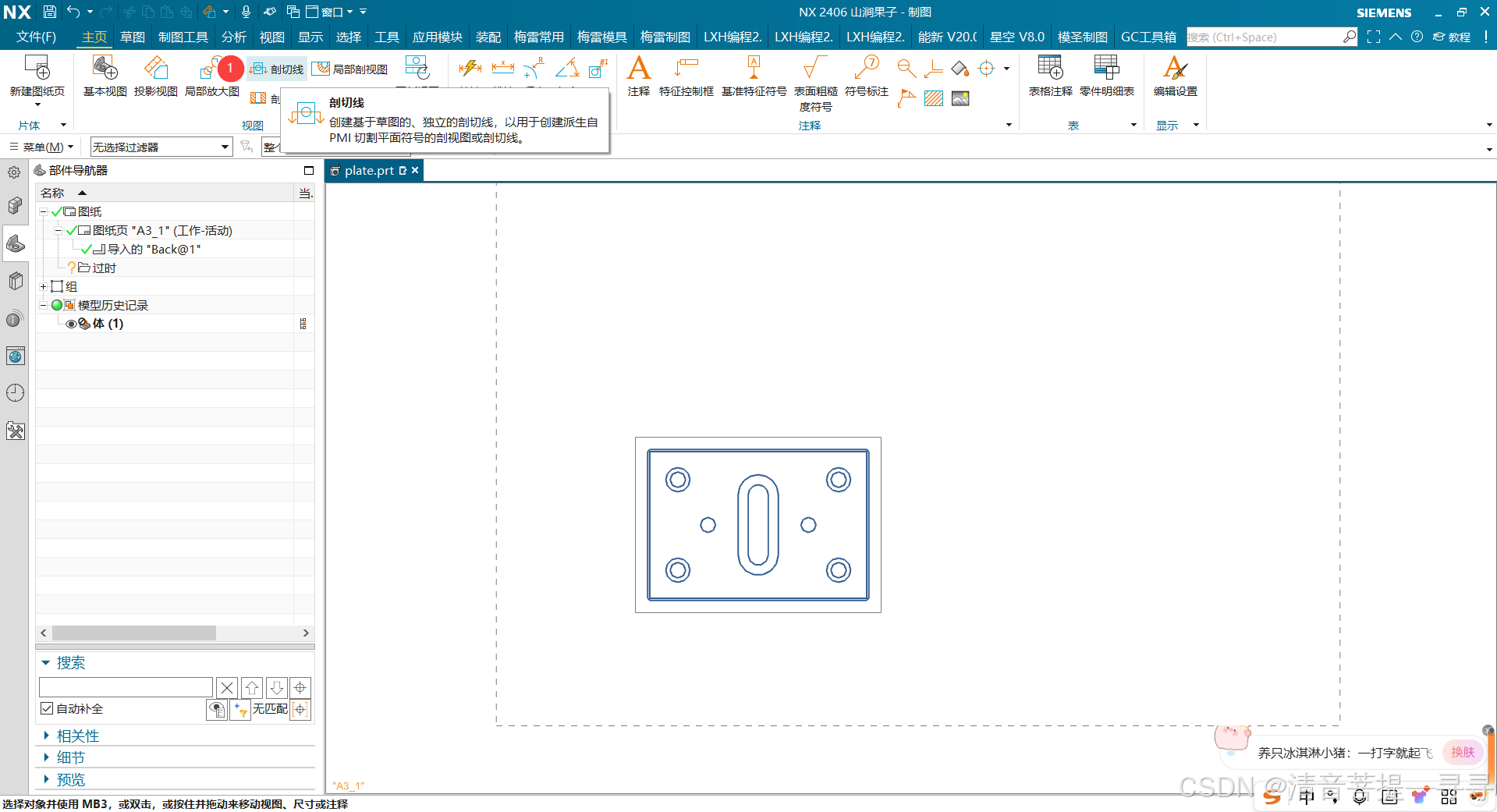

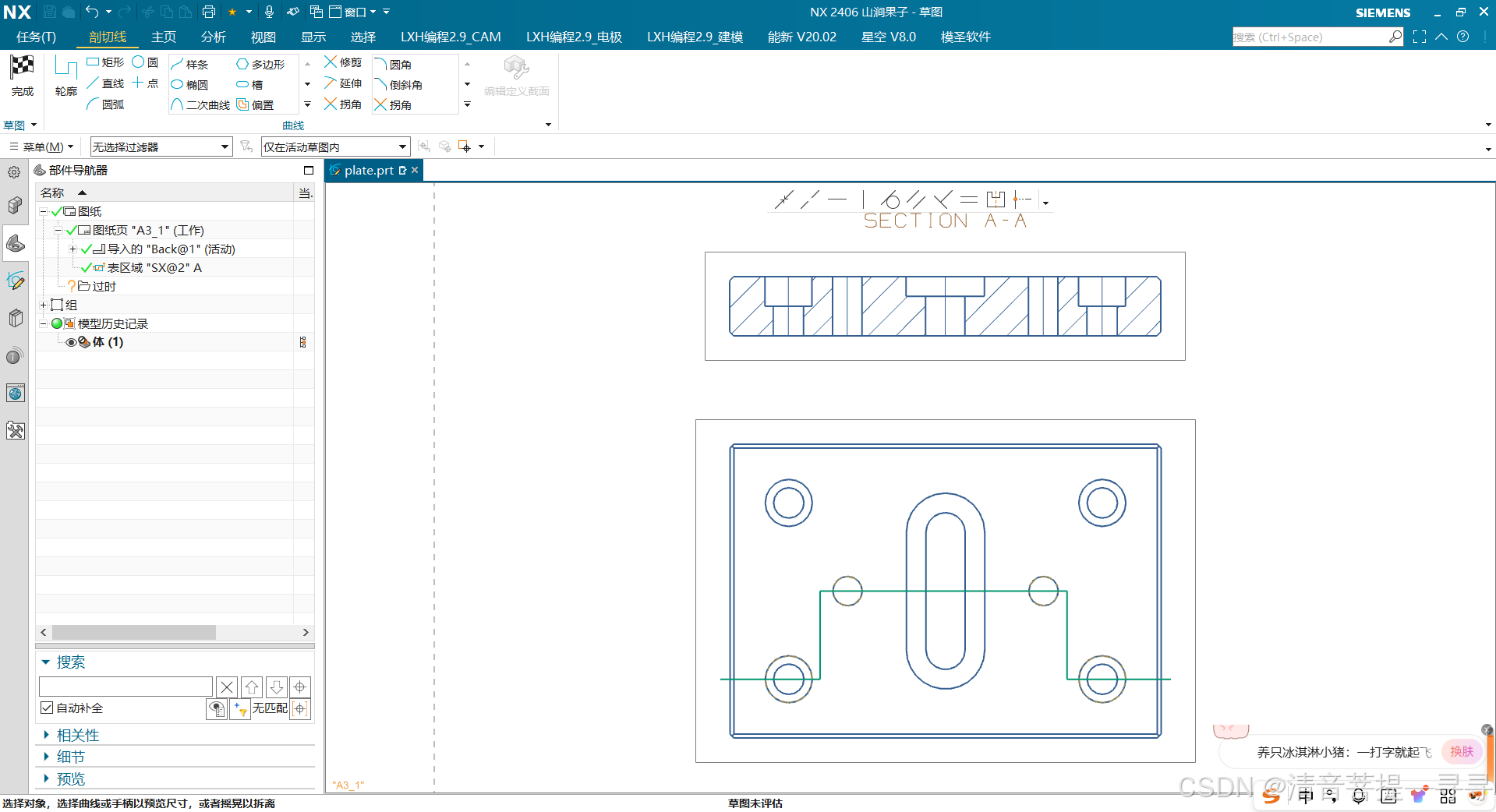

运行绘制剖切线命令后在阶梯剖视的父视图中绘制如下图所示的轮廓线，要让绘制的轮廓线经过要表达的内部结构，但要注意图中的三段线的画法规定，每段线从起点绘制到终点，不能拼接。

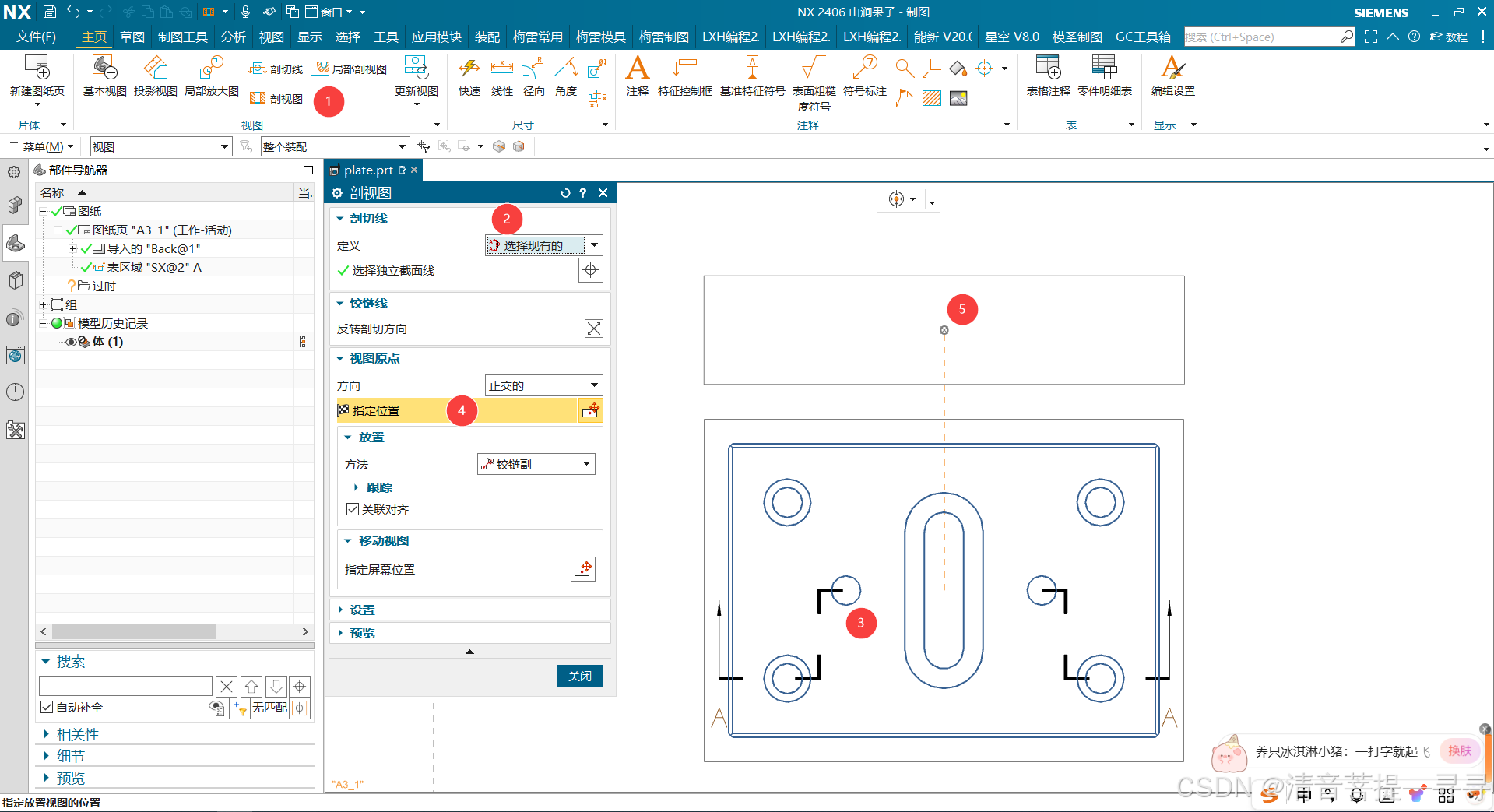

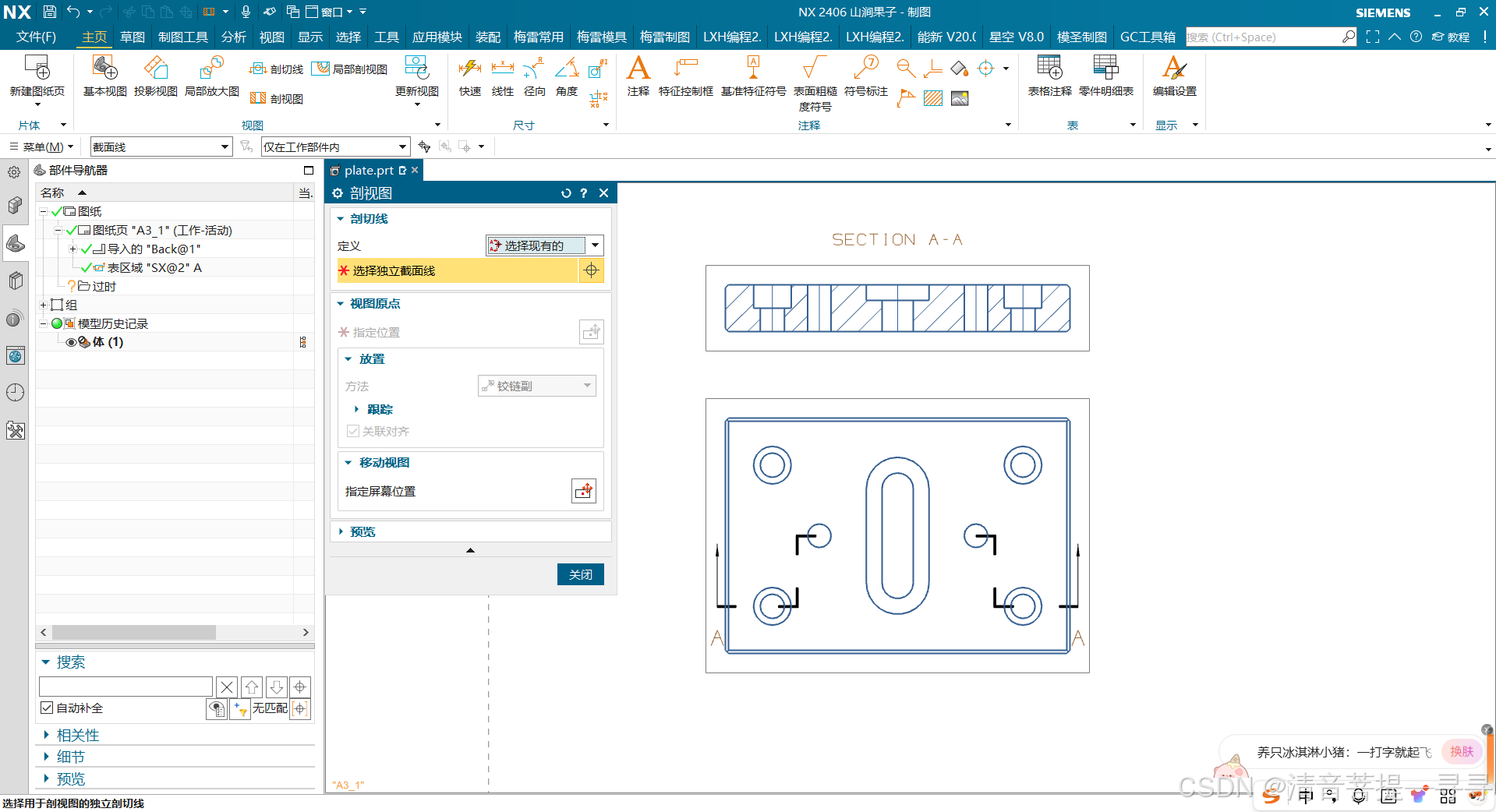

（2）运行剖视图命令，在对话框中的截面线定义选择“选择现有的”，选择第一步中生成的剖切线，然
后指定投影方向即可生成阶梯剖视。

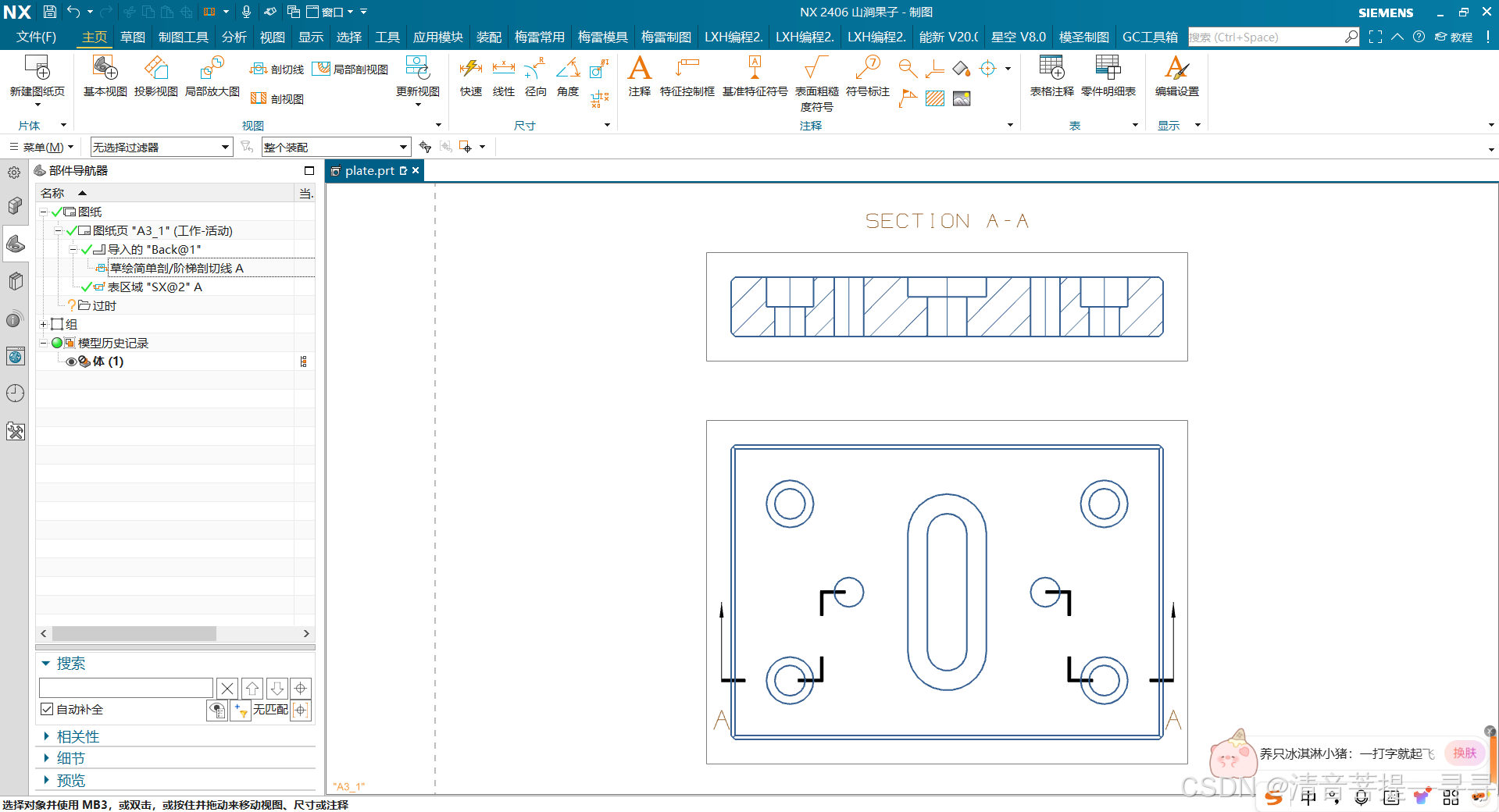

（3）进行相应的修改后形成符合国家标准的阶梯剖视。

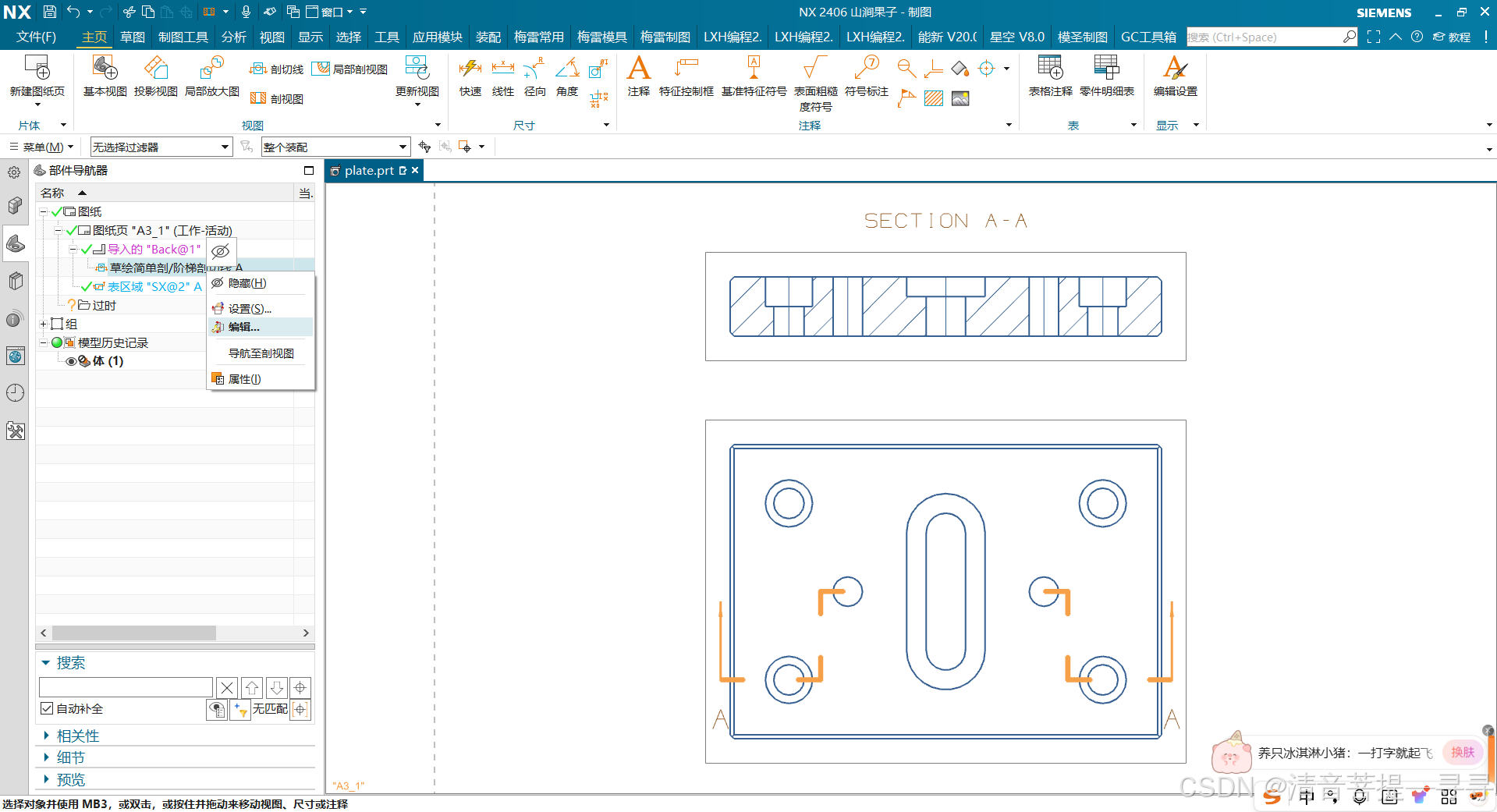

注释：在“部件导航器”中的“草图简单剖 / 阶梯剖切线”上右键选“编辑”，或在视图中的剖切平面符号上右键选“编辑”进入剖切线草图编辑环境。
