NX 2406工程图：3D剖视图

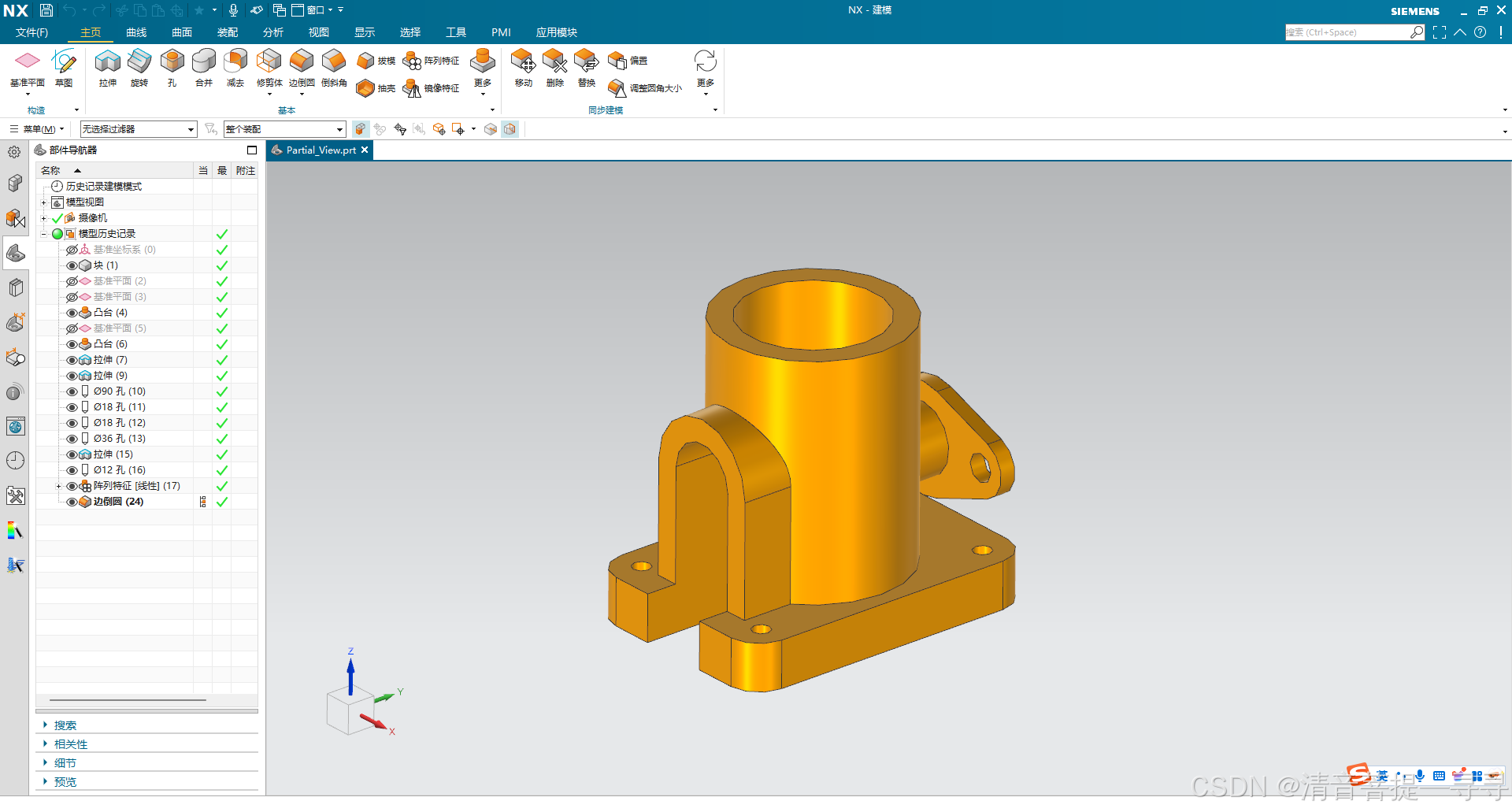

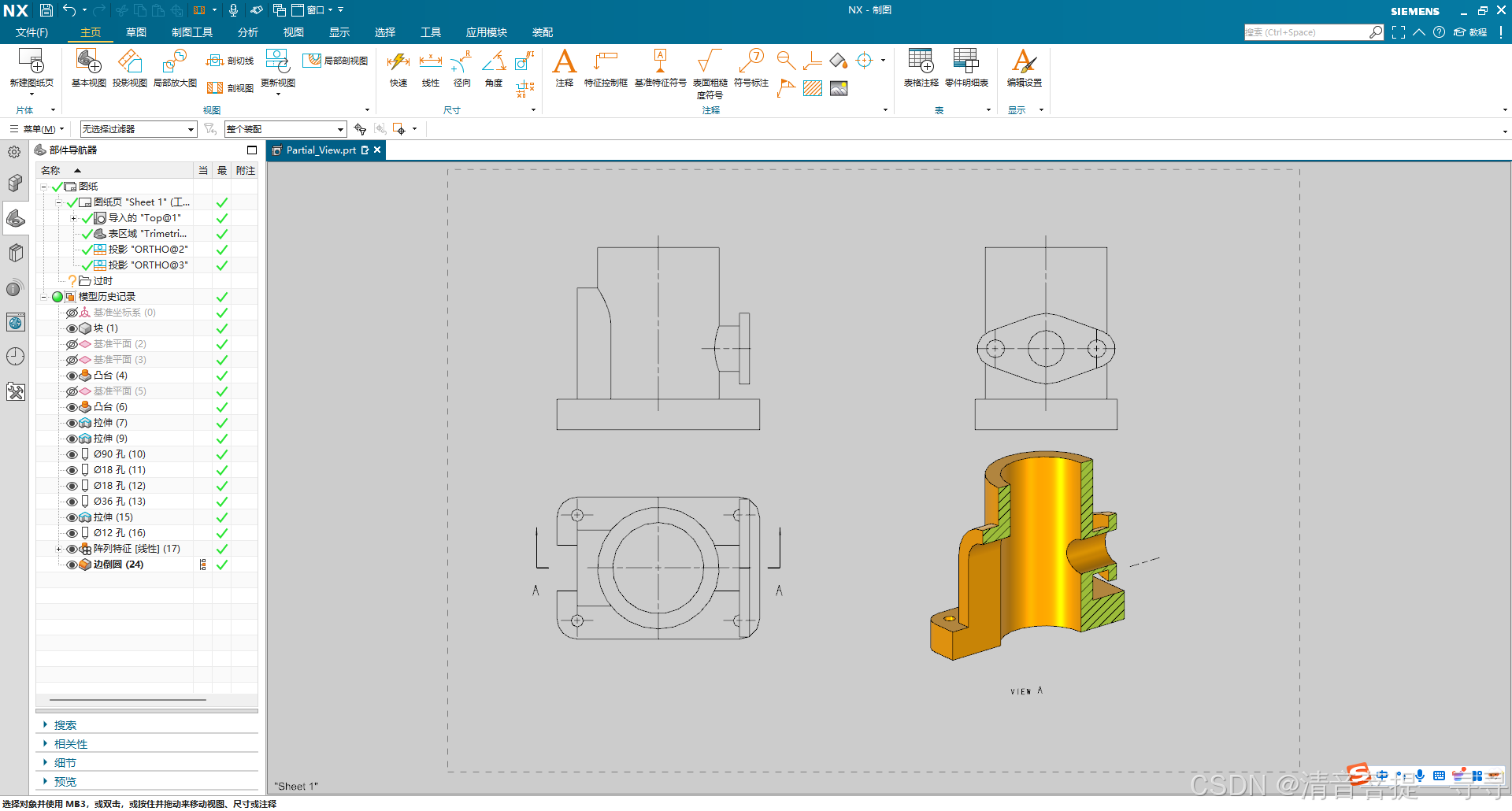

在工程图中显示立体的剖切图可以直观的显示各零部件的结构关系
，可以通过使用工程图内的剖切视图功能实现3D剖切。

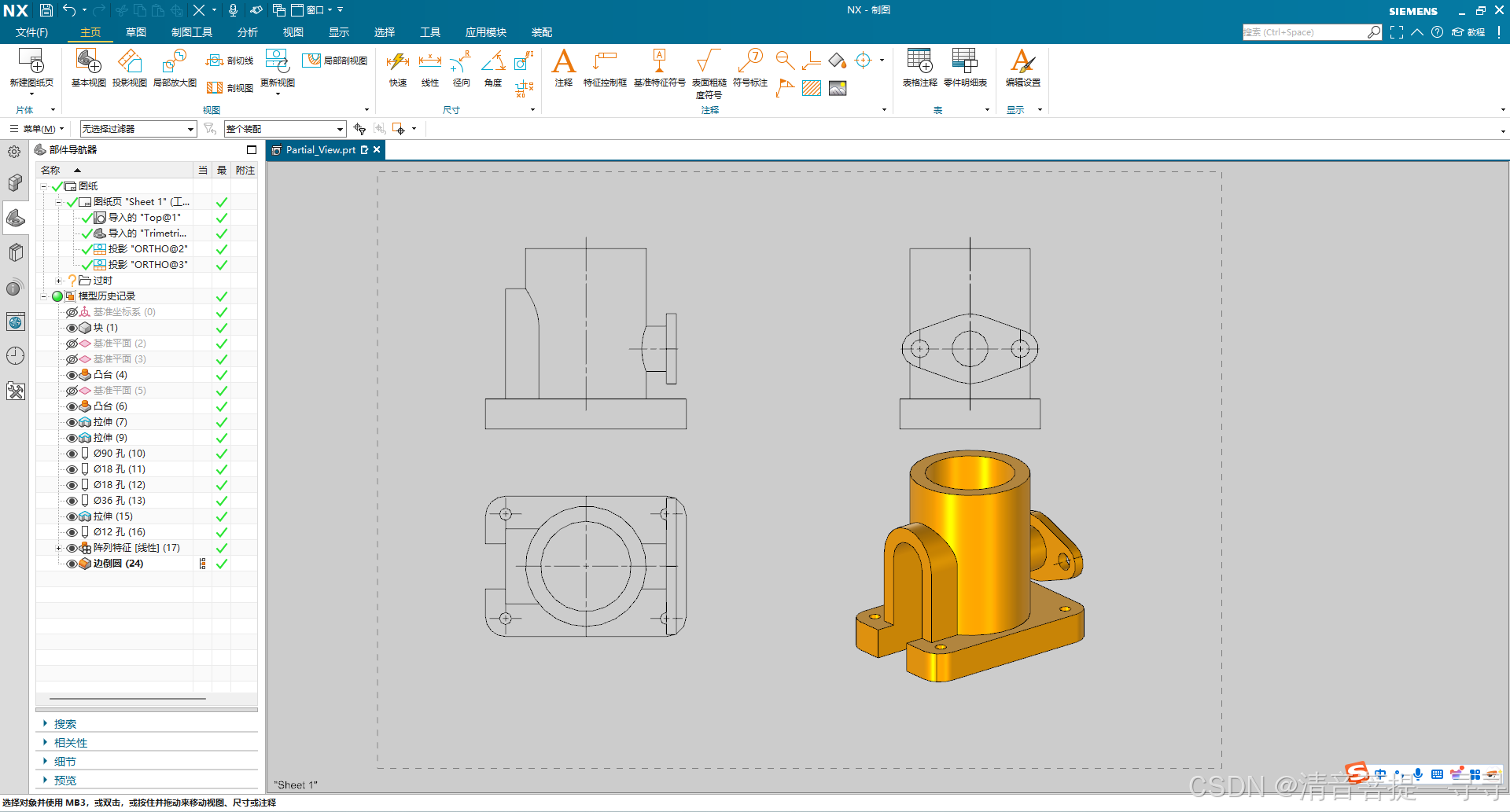

1.创建基本视图和轴测视图

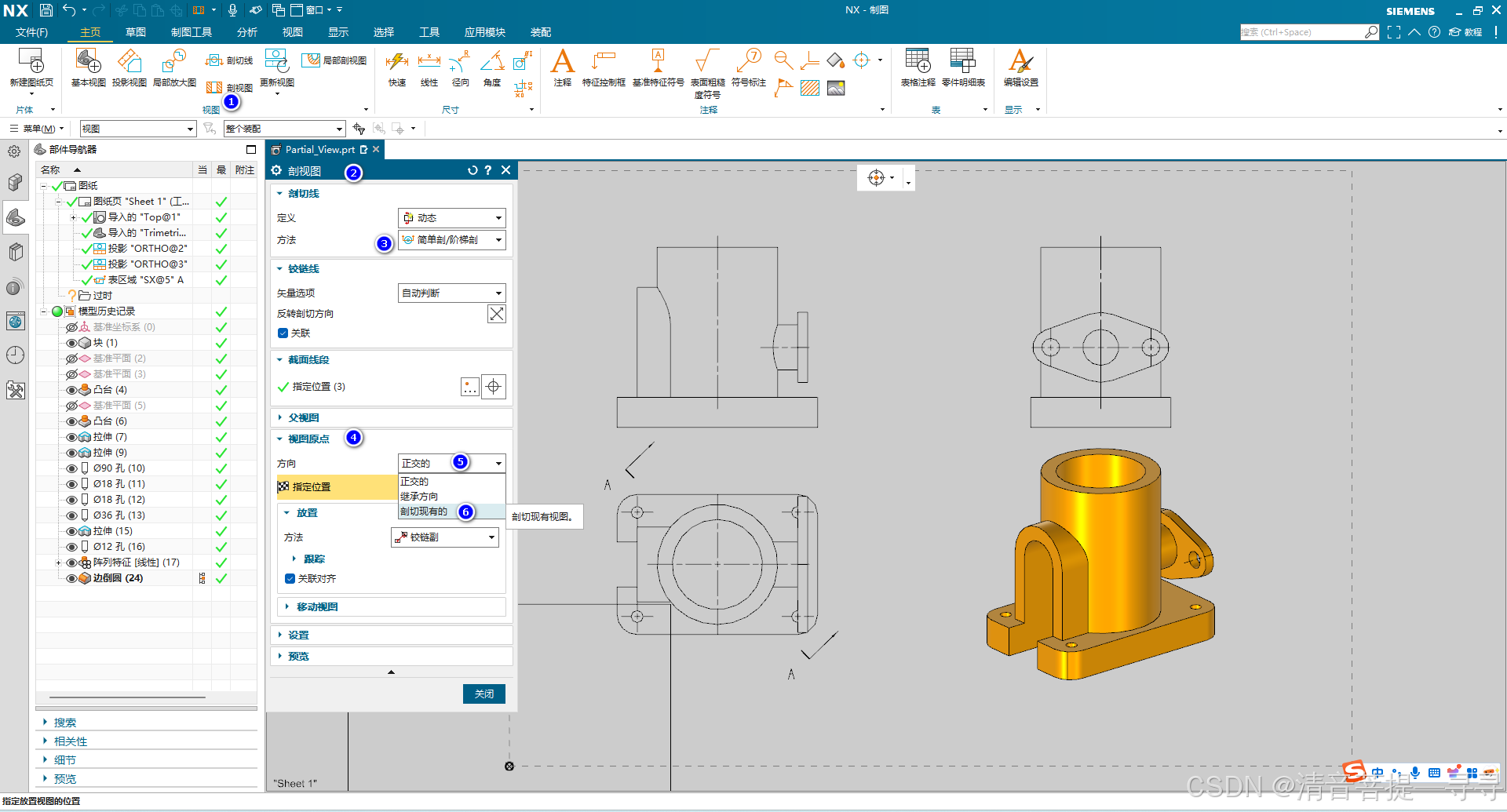

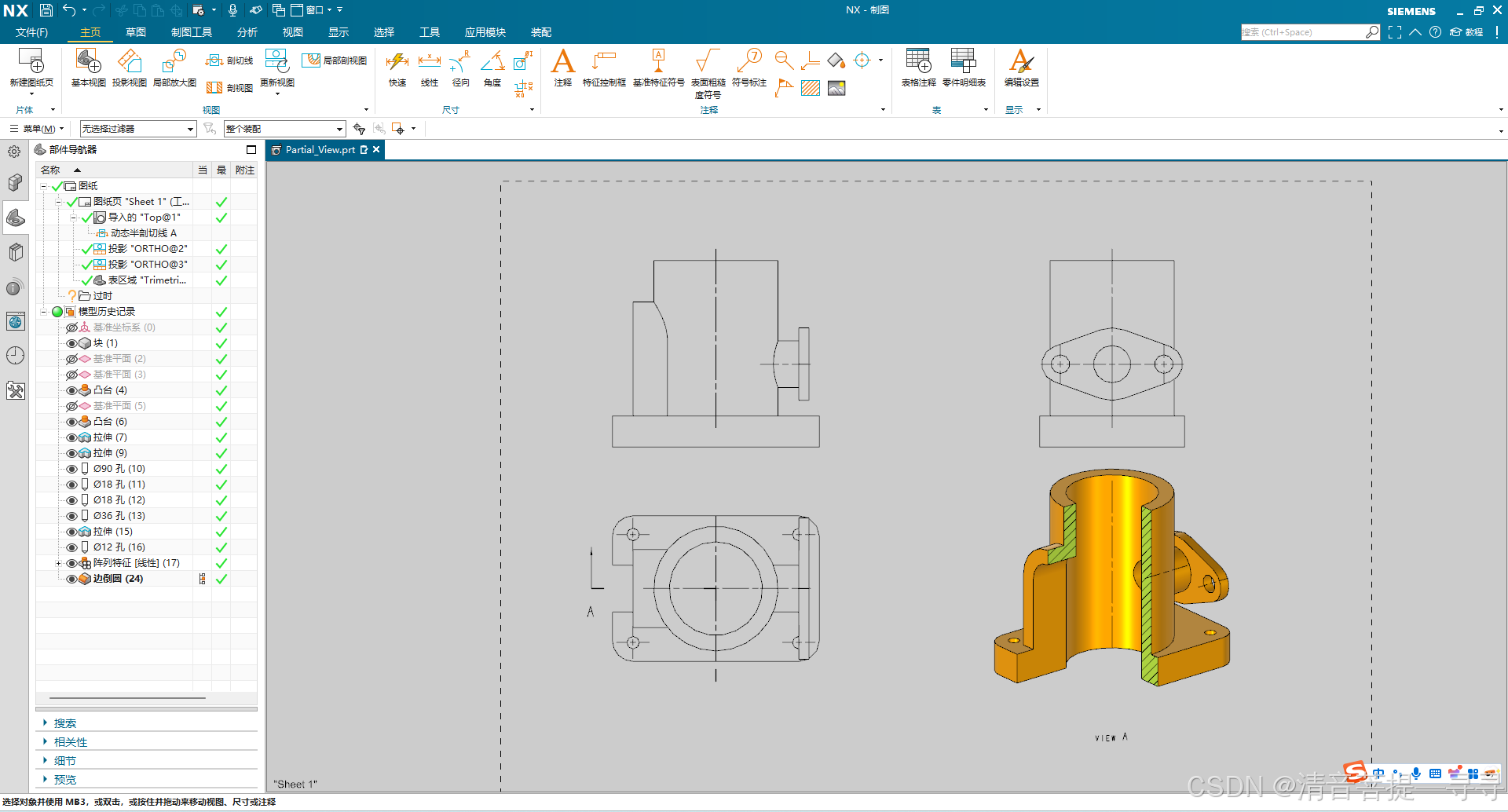

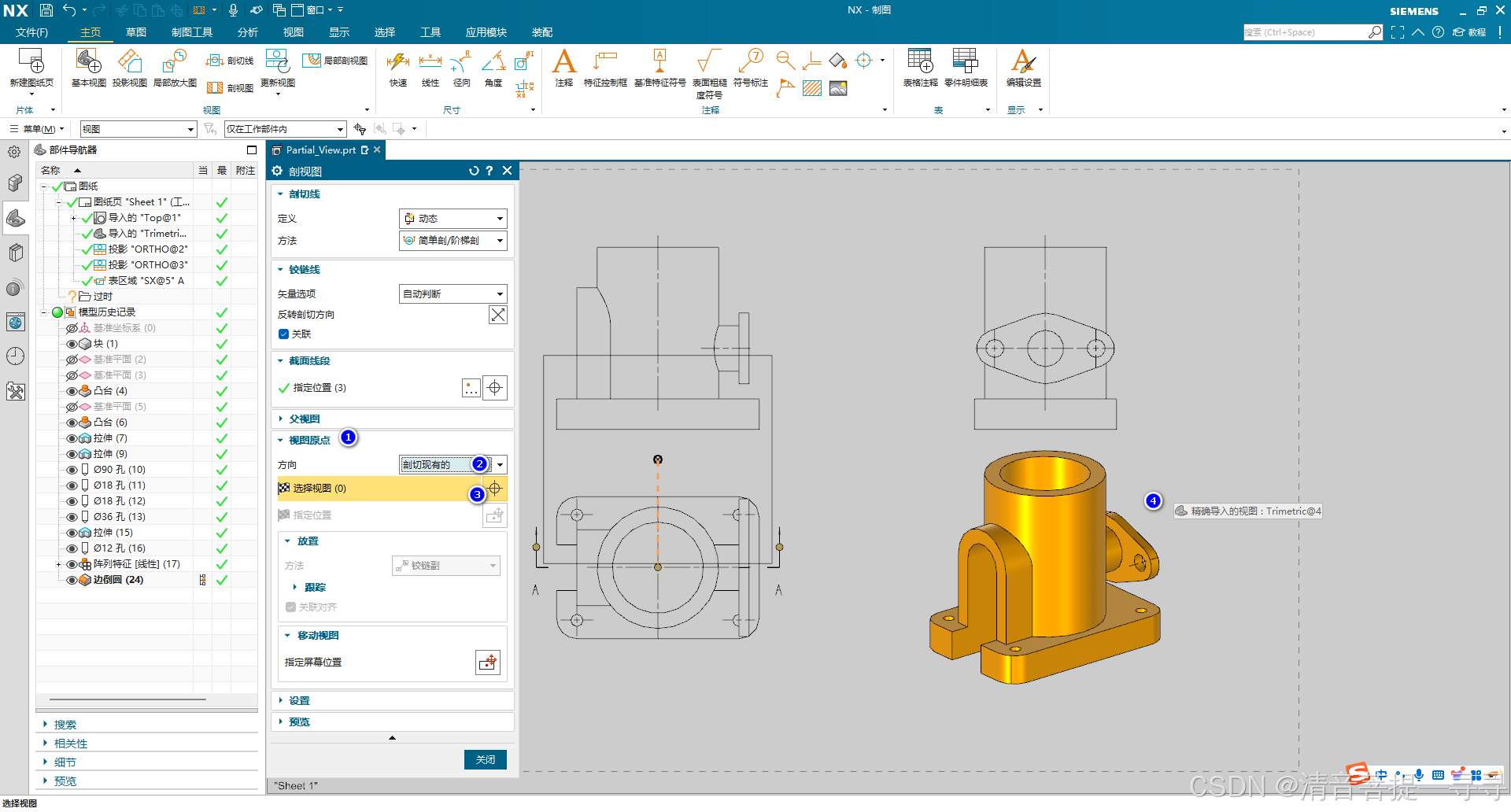

2.使用剖切图功能。在主视图选择剖切位置后，选项卡“视图原点”下有个“方向”选项，这个选项可以用来设置剖切视图与父视图的定向关系。这里我们选择 ”剖切现有的”，然后在“图形区”中选择轴侧图。此时我们就能发现轴侧图变成了3D剖切。

通过这种方式创建的3D剖切可以很直观的反映剖切位置，但是必须要两张视图才能完成。如果在某些场合只需要3D剖切视图时这种剖切方式就不适合了。
