NX2406 工程图：旋转剖视图

旋转剖视图是采用相交的剖切面来剖开零件，然后将被剖切面剖开的结构等旋转到同
一个平面上进行投影的剖视图。

对于旋转剖视图，剖切线符号包含两支线，它们围绕通常位于圆柱形或锥形部件的轴上的公共旋转点旋转。每个支线包含一个或多个剖切段，通过圆弧折弯段互相连接。旋转剖视图在公共平面上展开所有单个的剖切段。

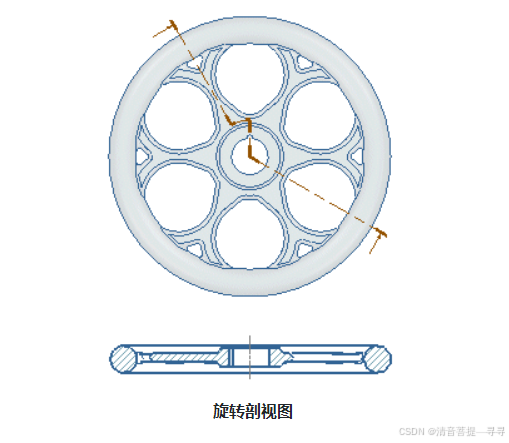

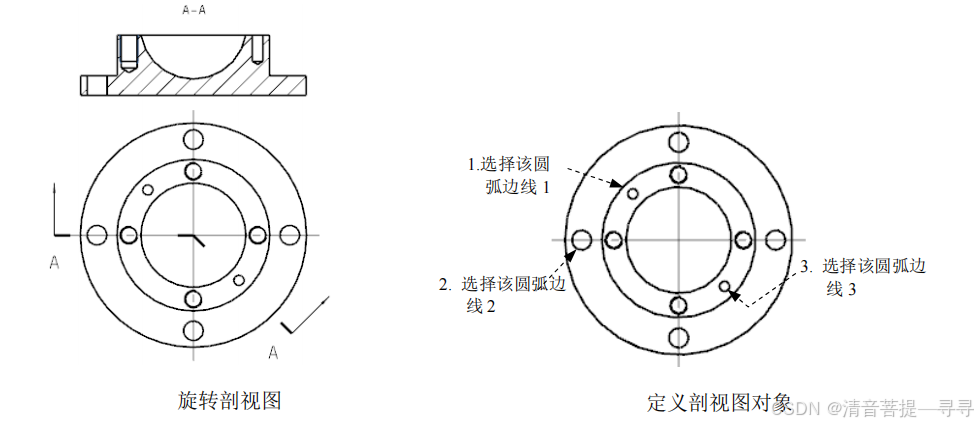

下图显示的是一个旋转剖视图，以及与其相关的父视图和剖切线符号。
