剖视图通常用来表达零件的内部结构和形状，在 NX中可以使用简单/阶梯剖
视图命令创建工程图中常见的全剖视图和阶梯剖视图。

简单剖视图

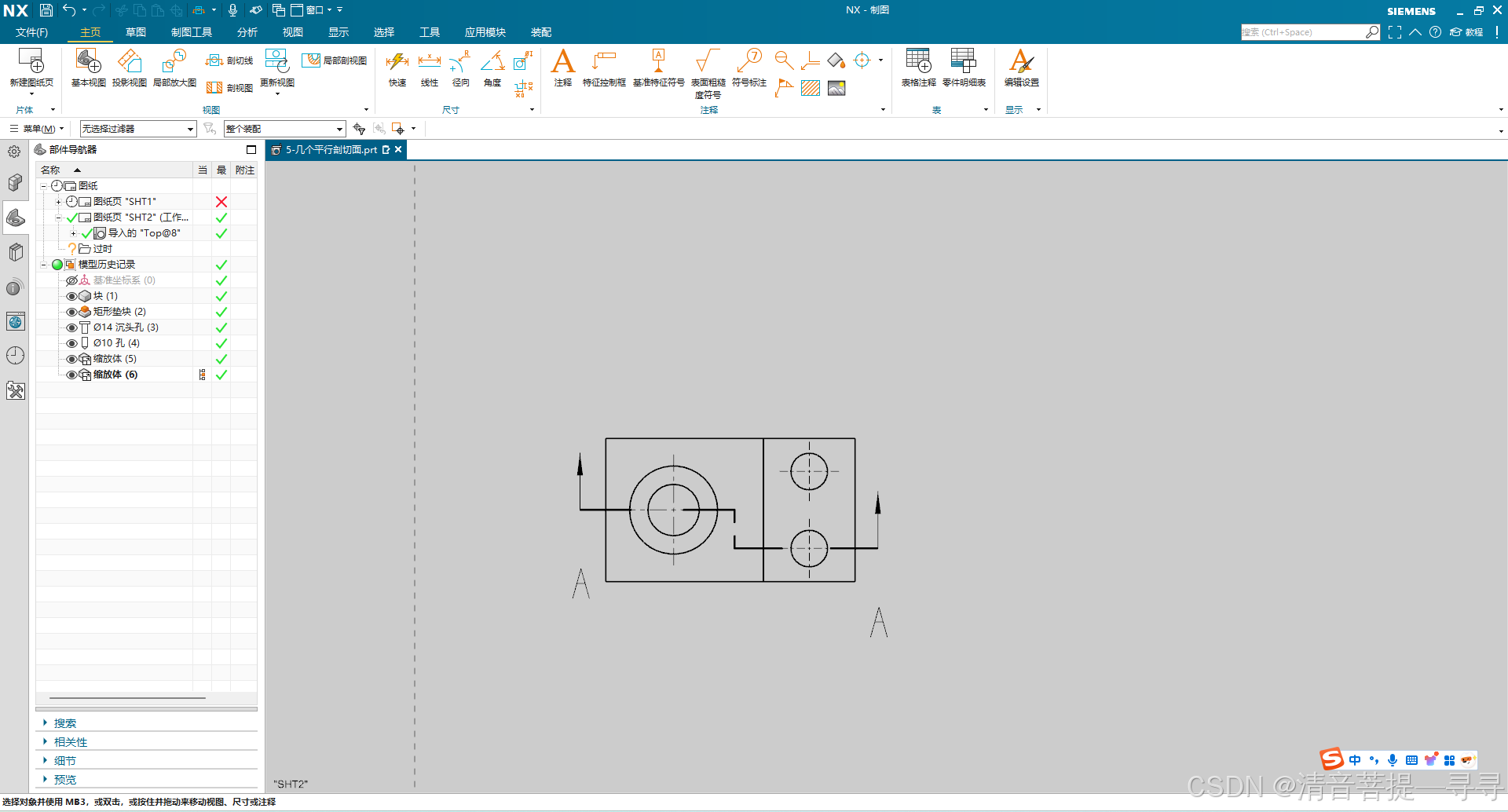

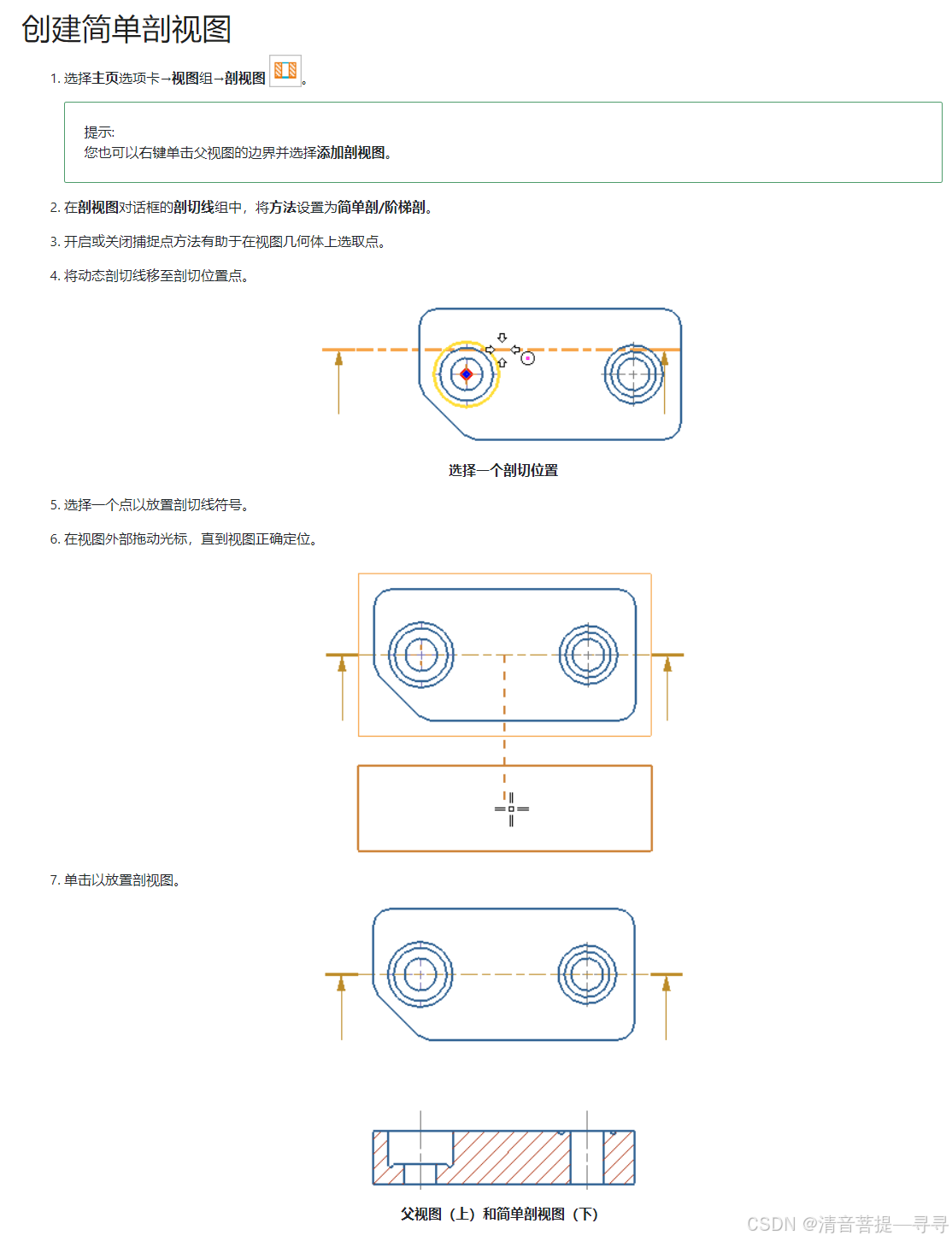

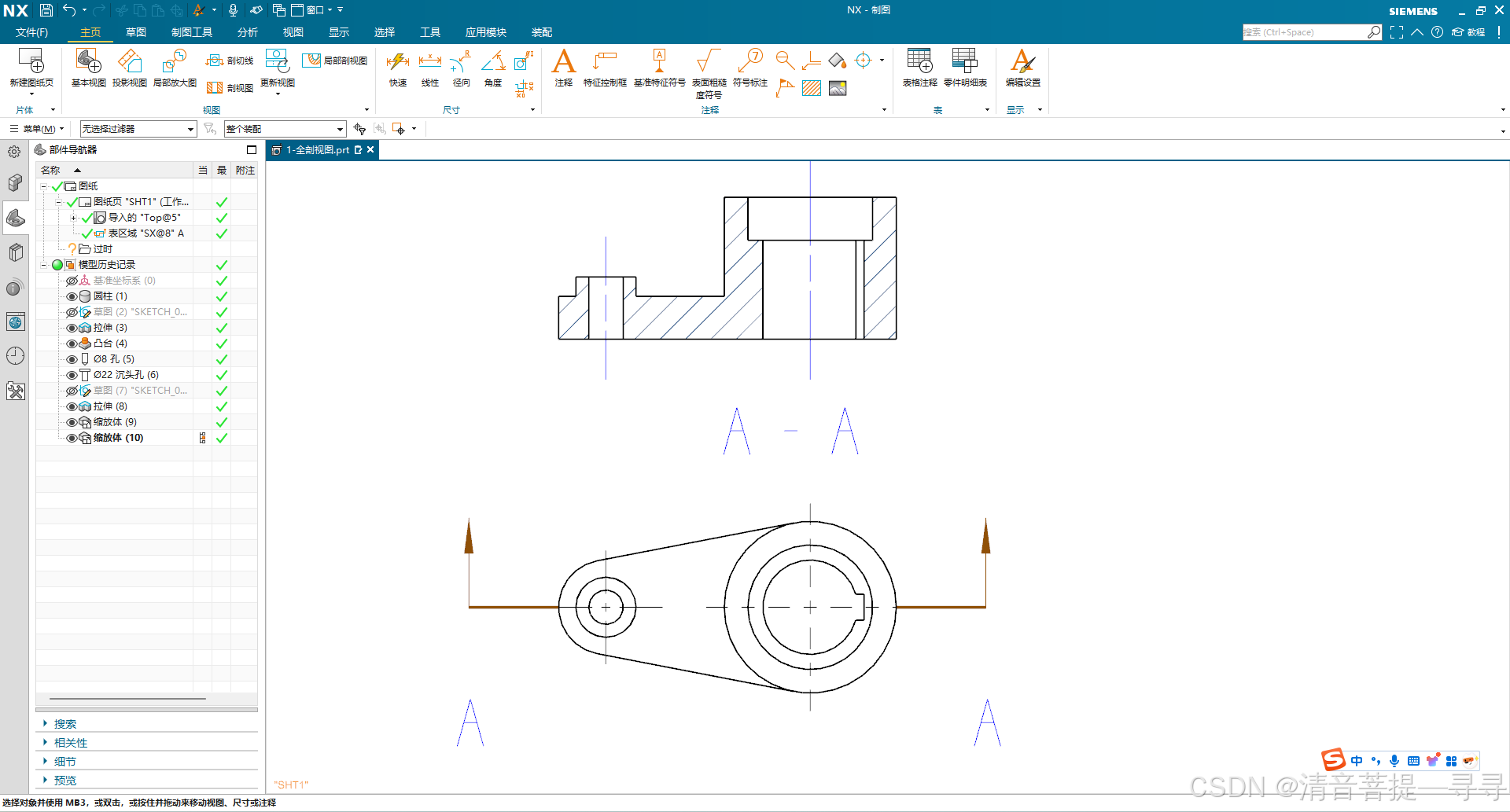

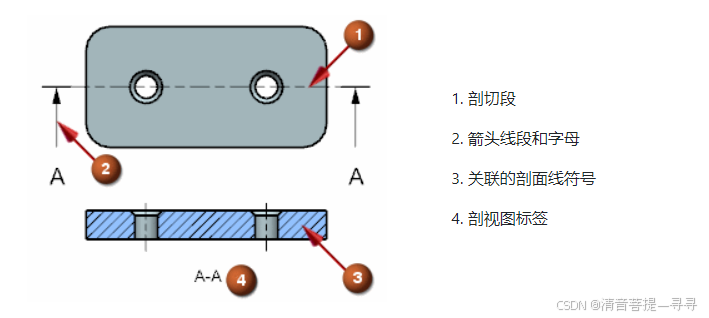

简单剖视图由穿过部件的单一剖切段组成。剖切段平行于铰链线，并具有两个表示视线方向的箭头线段
在这里插入图片描述

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

阶梯剖视图

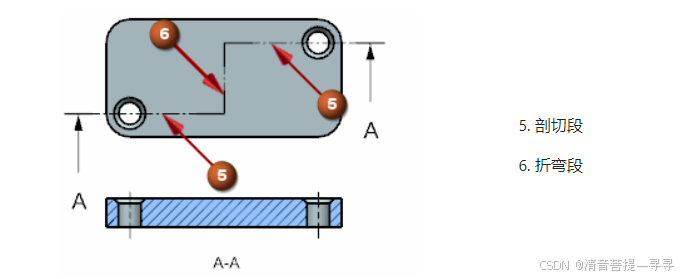

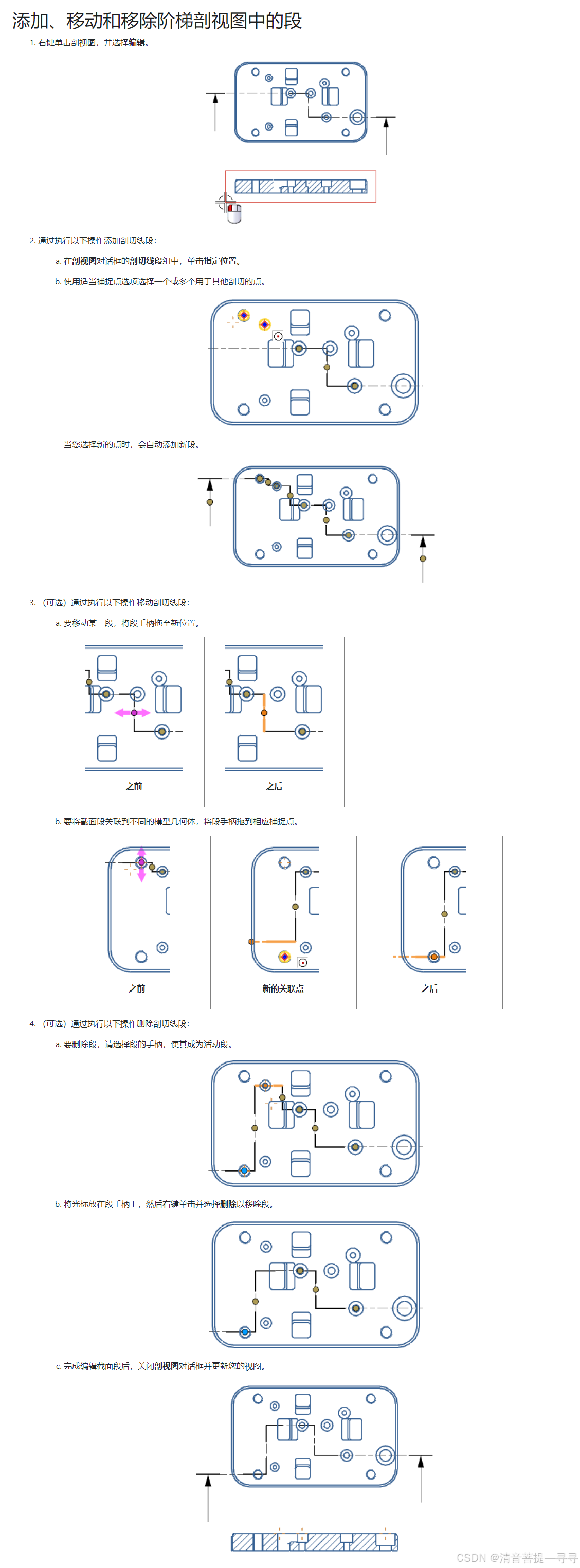

阶梯剖视图由穿过部件的多个剖切段组成。所有剖切段都与铰链线平行，并通过一个或多个折弯段相互附着。

在这里插入图片描述
在这里插入图片描述

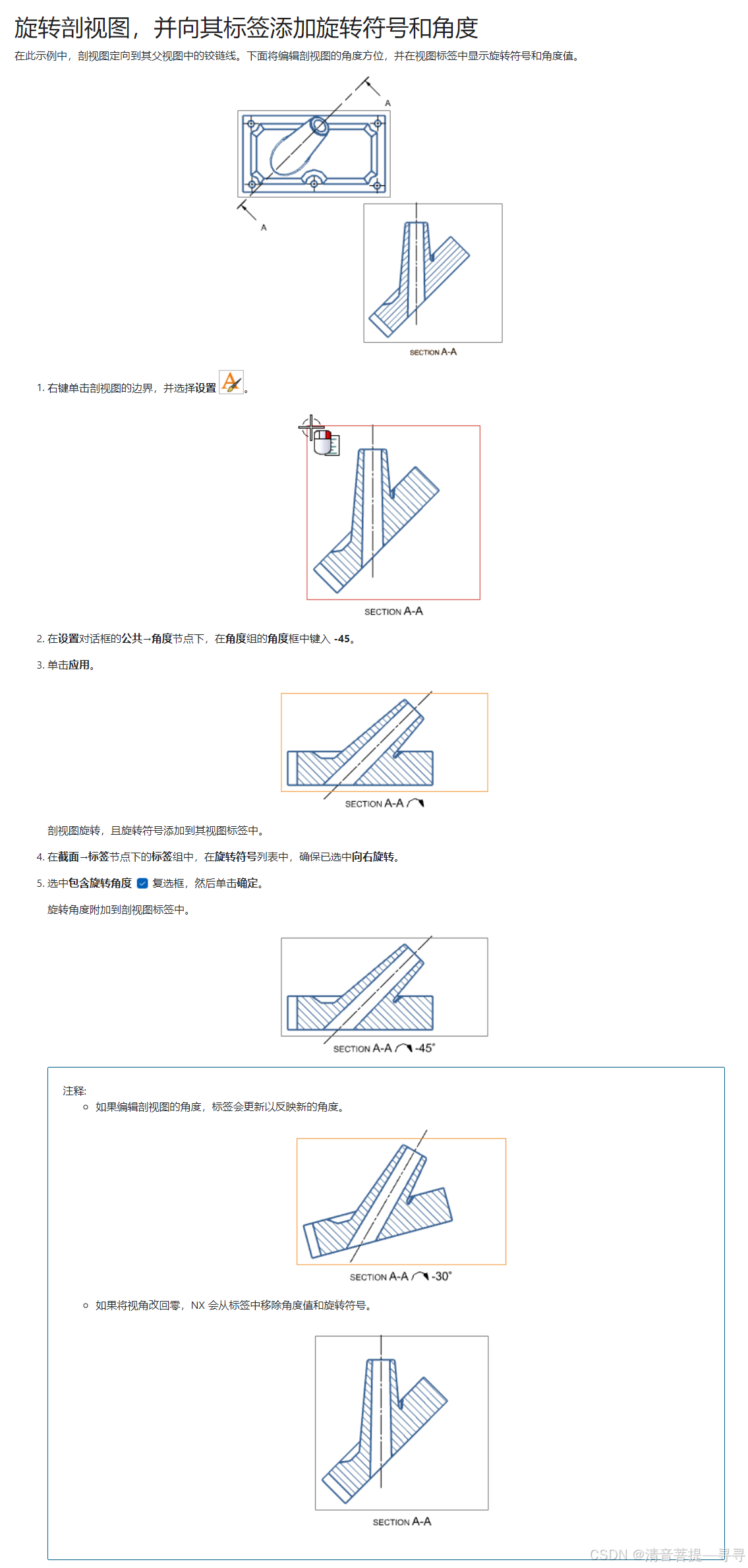

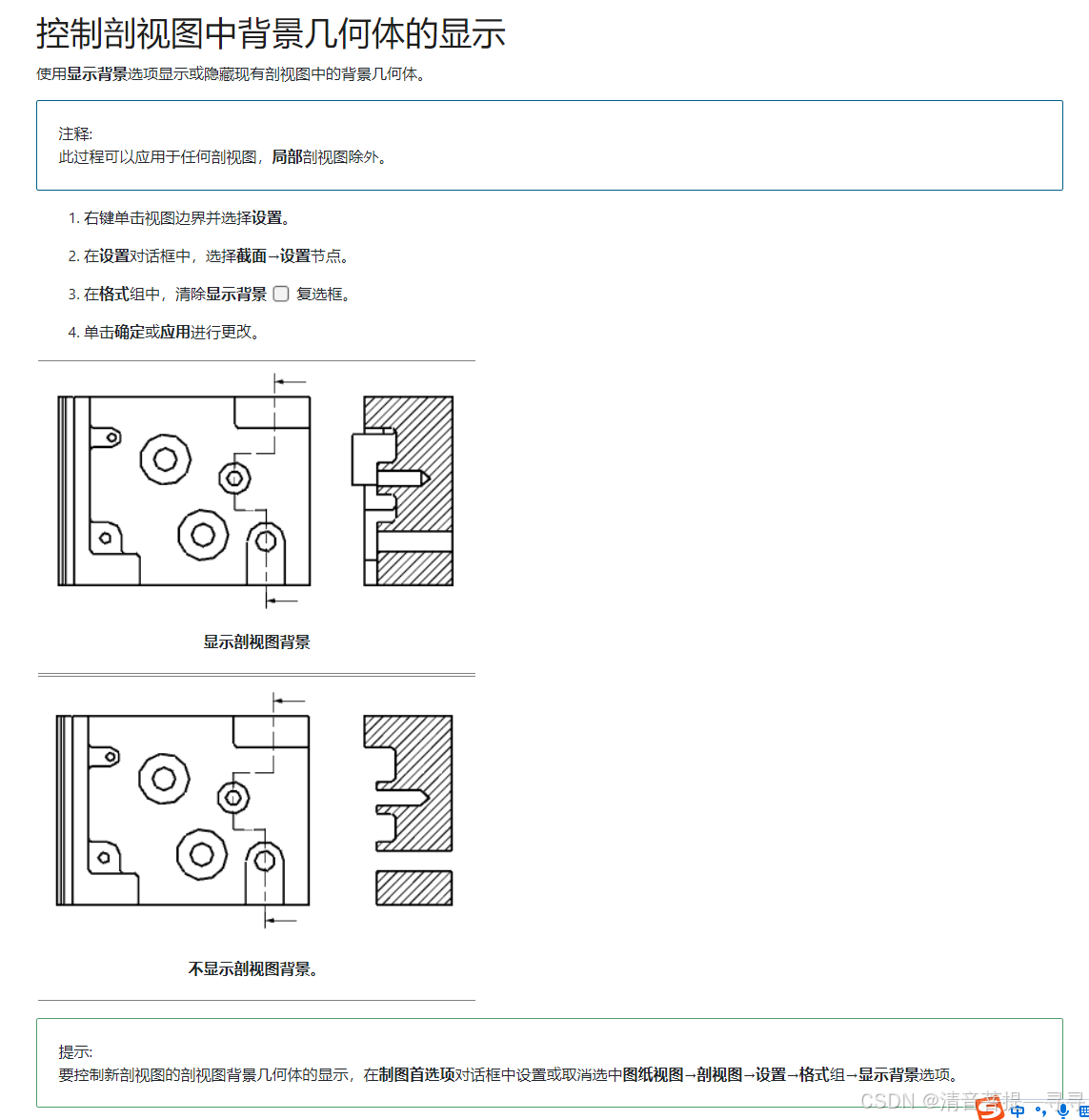

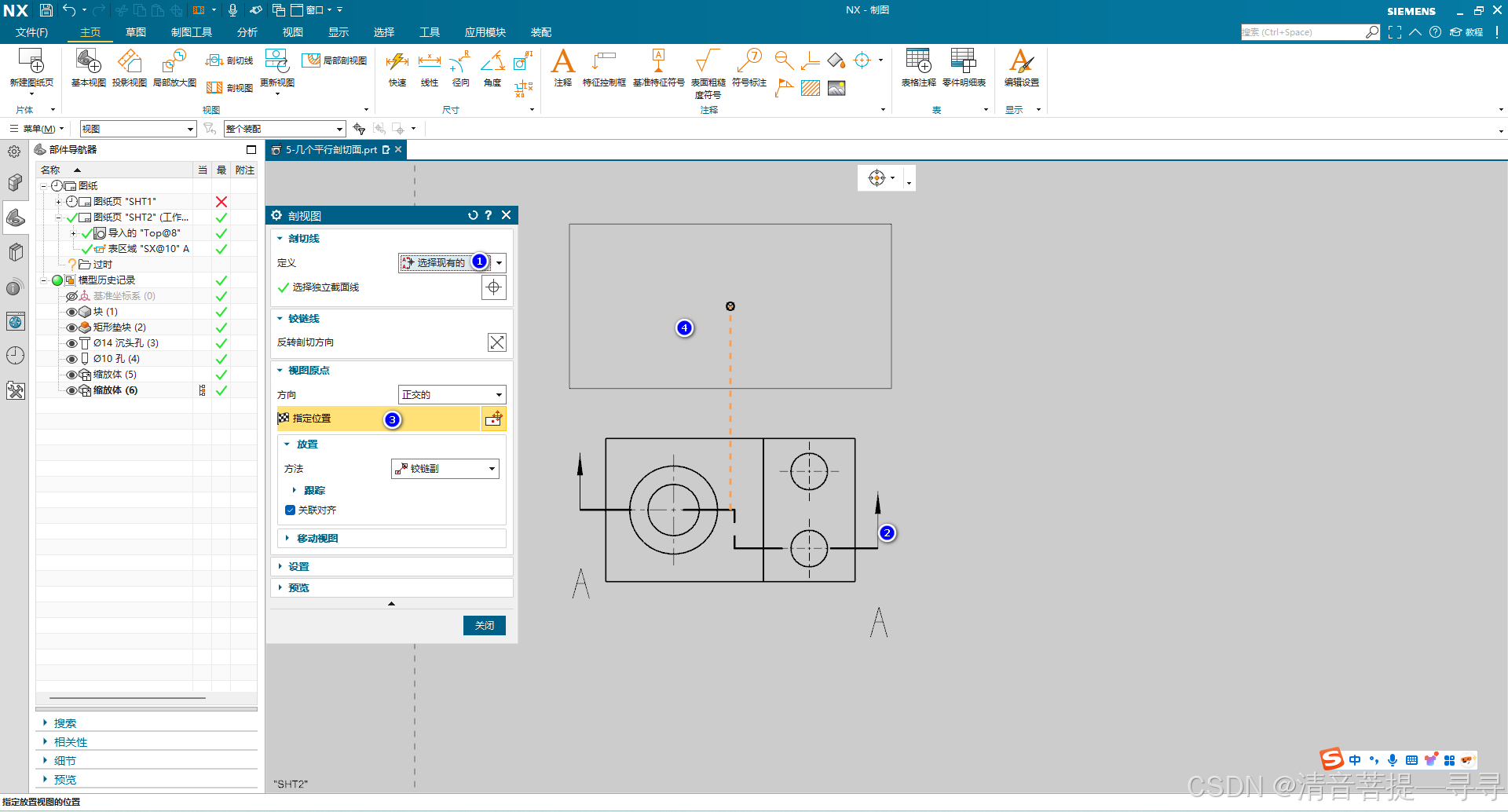

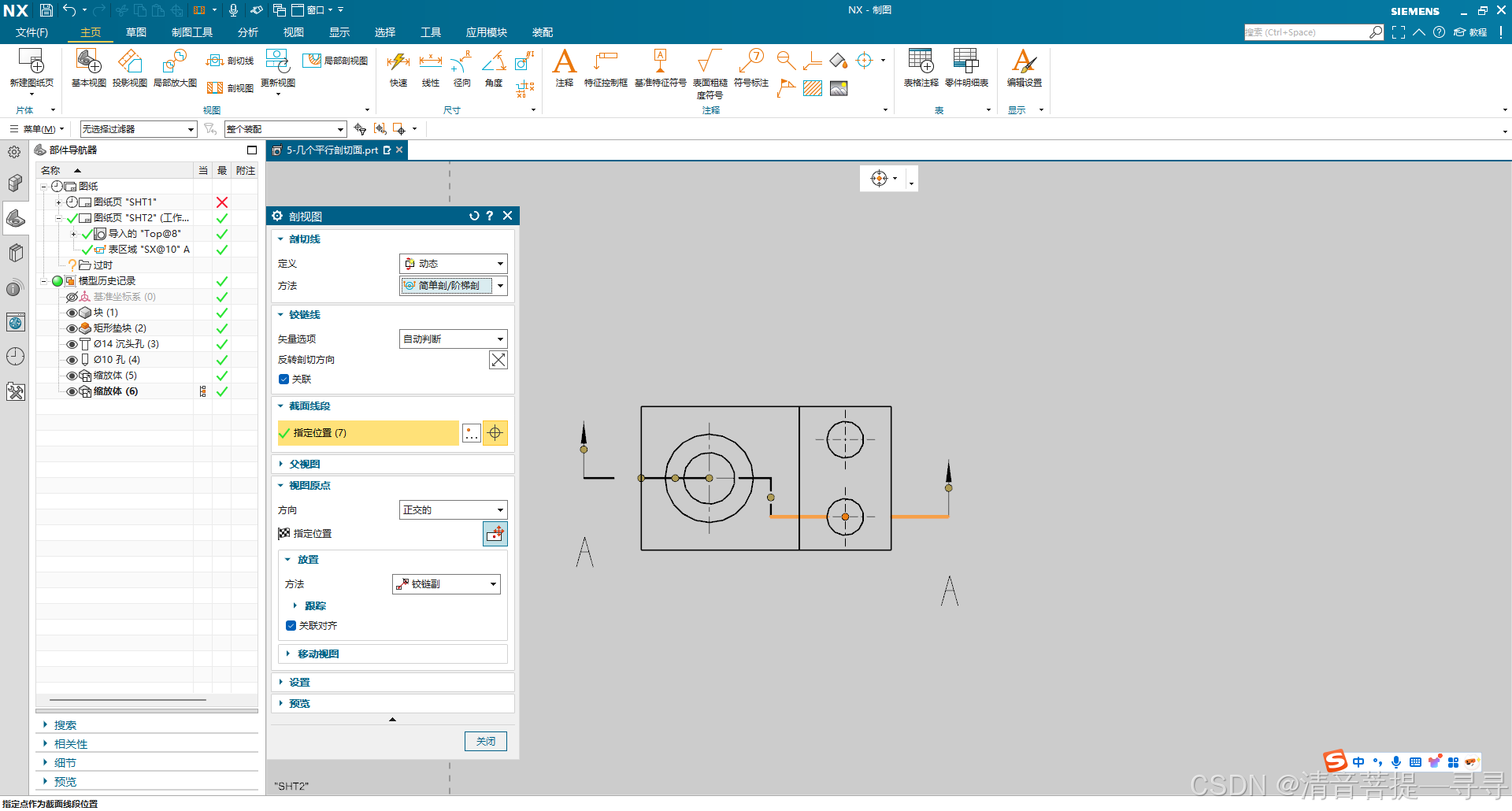

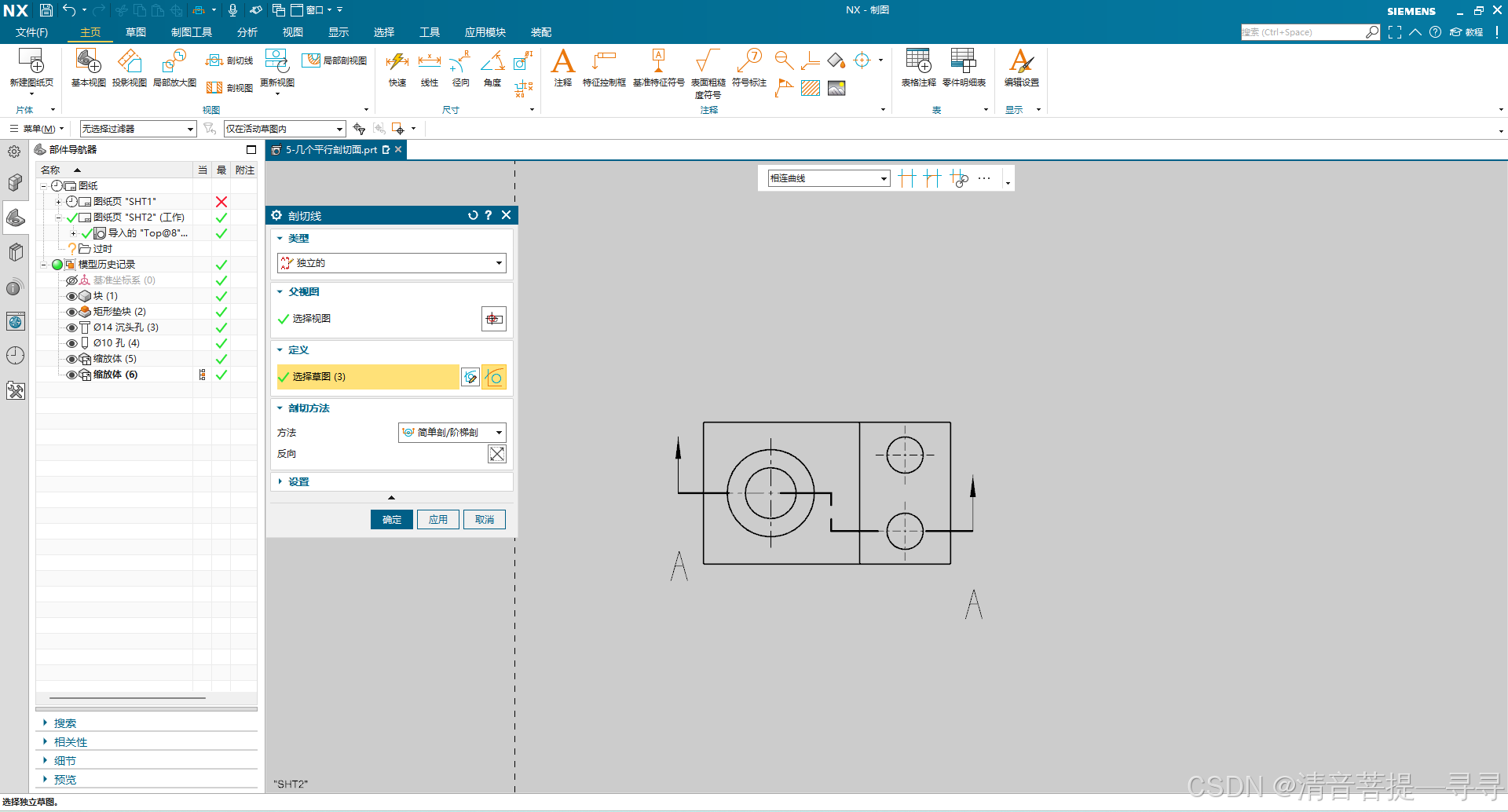

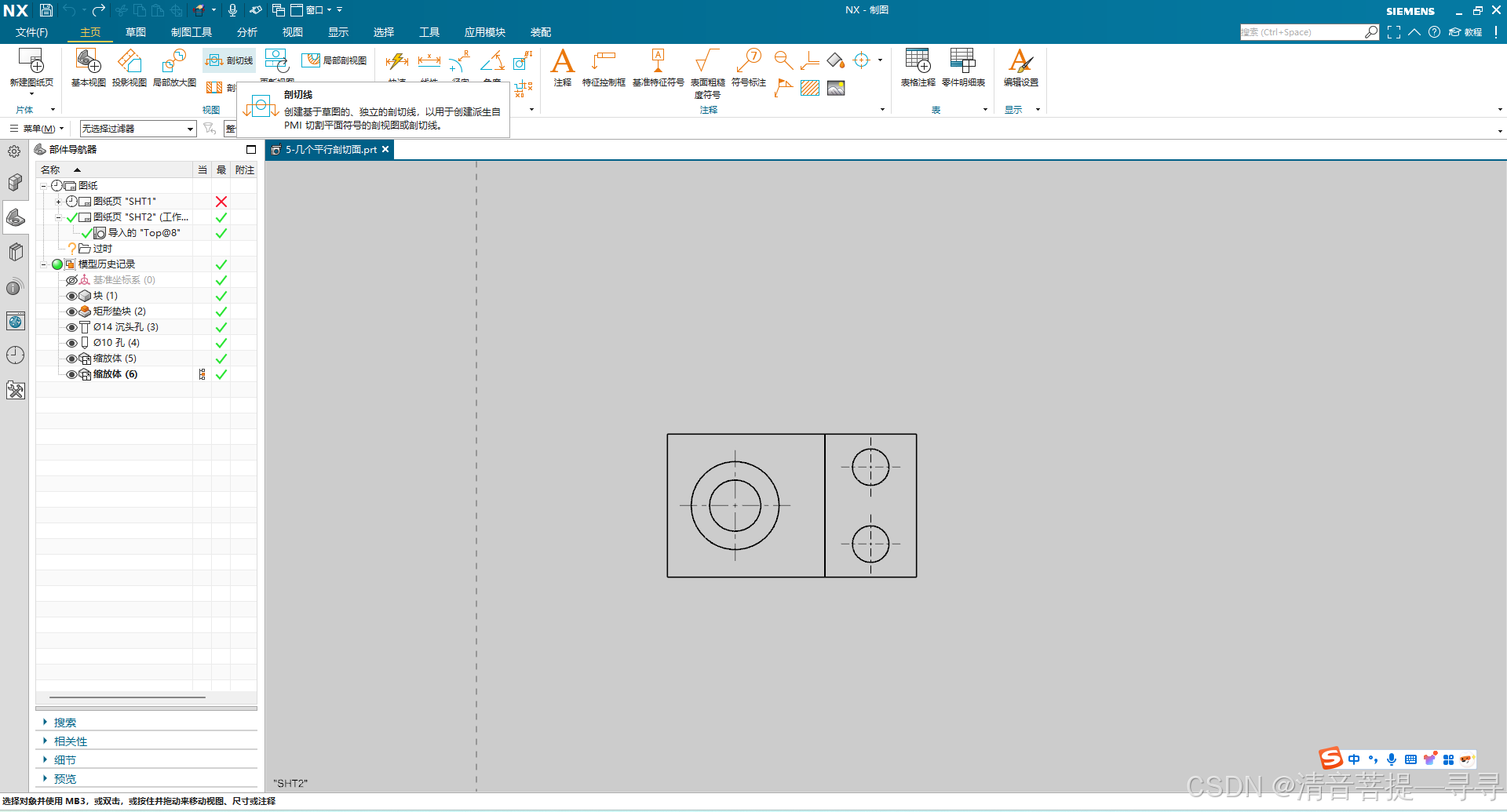

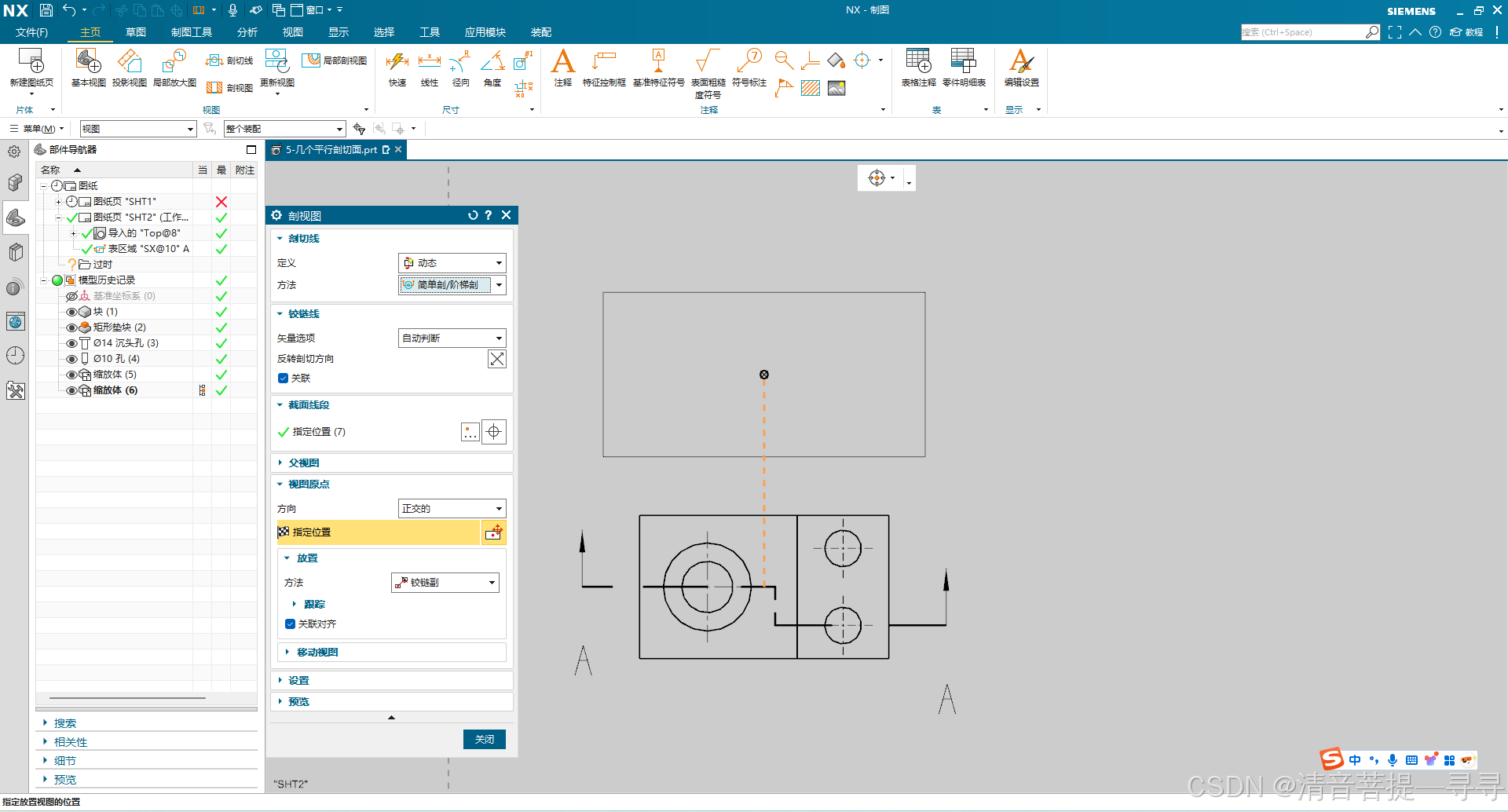

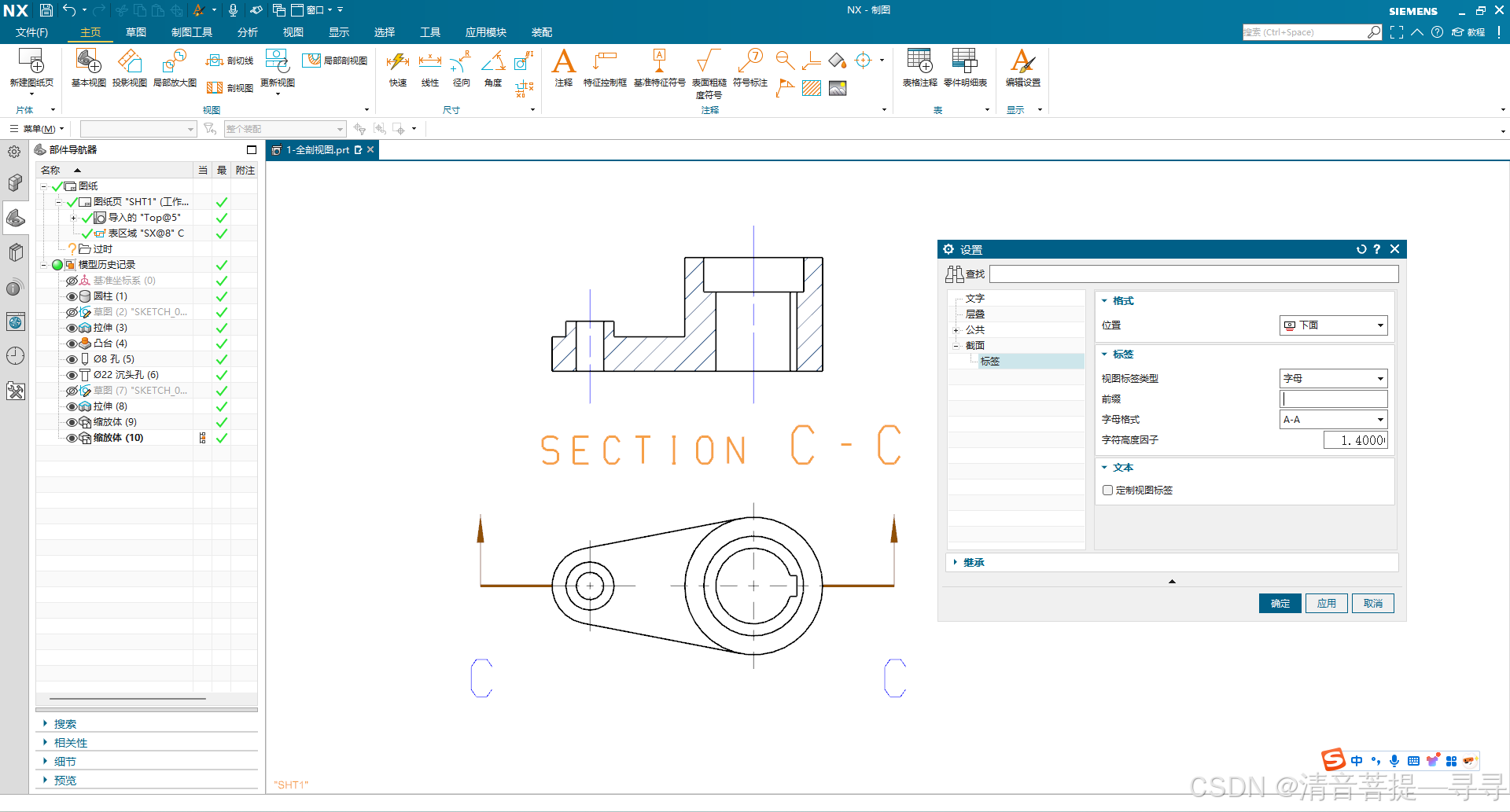

运行“剖视图”命令后，截面线的定义选“动态”，剖切方法选择“简单剖视 / 阶梯剖视”，在父视图中选择剖切面要经过的点，如下图所示的两个孔的中心点，注意在每选择一个点时，要激活截面线的“指定位置”。

在这里插入图片描述
在这里插入图片描述

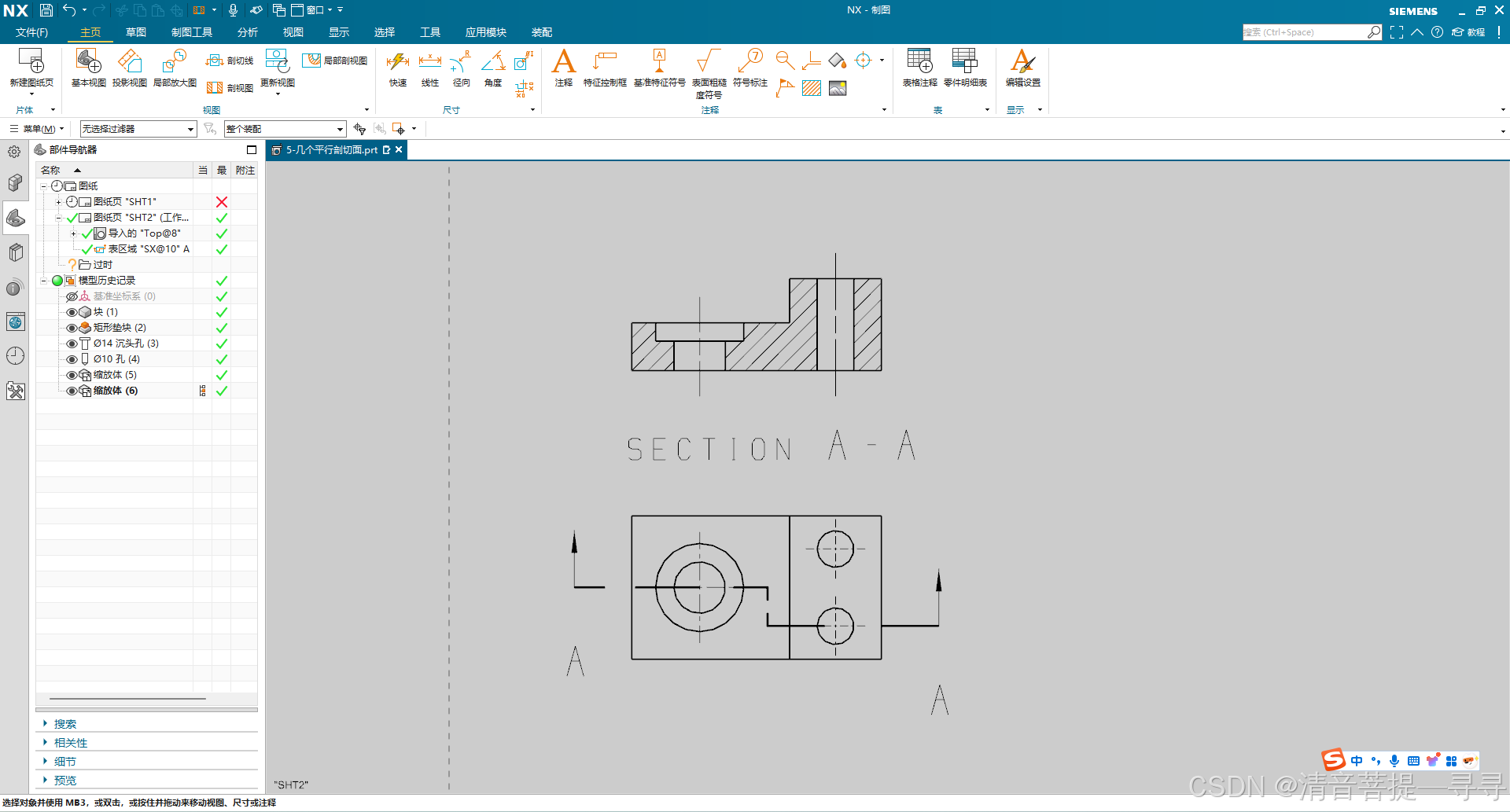

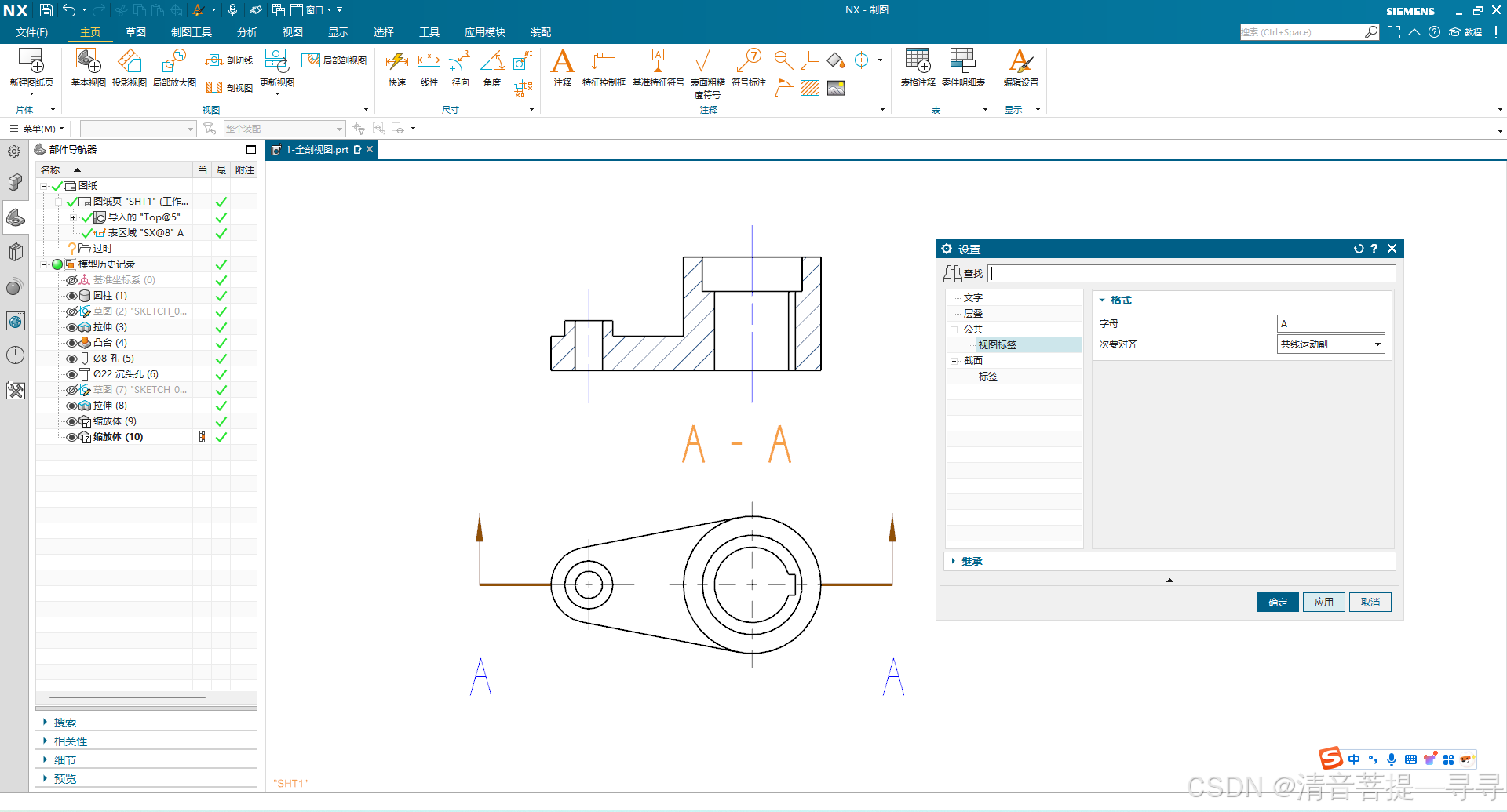

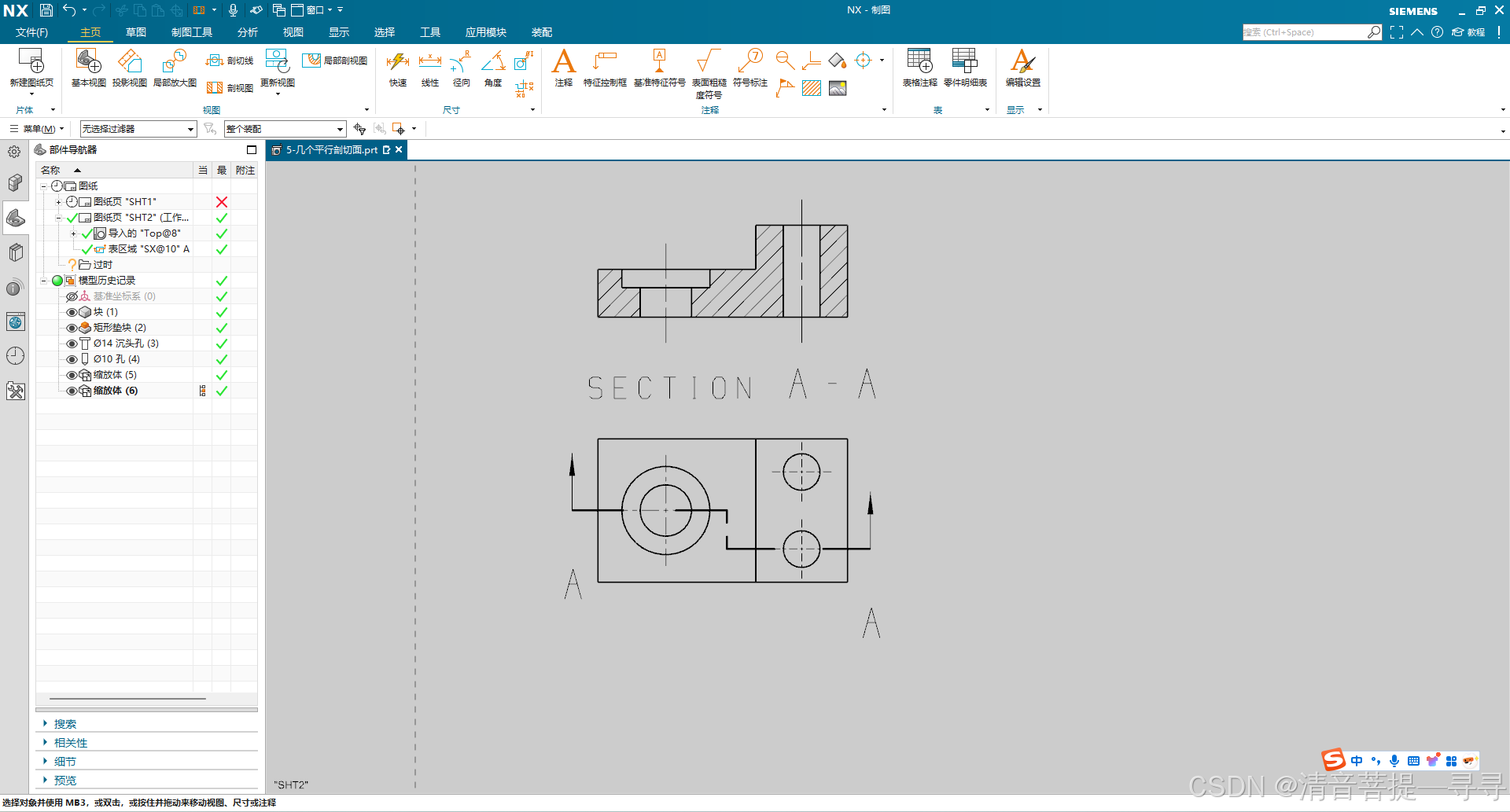

指定投影方向，并作相应修改也可得到如下图所示的阶梯剖视。
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

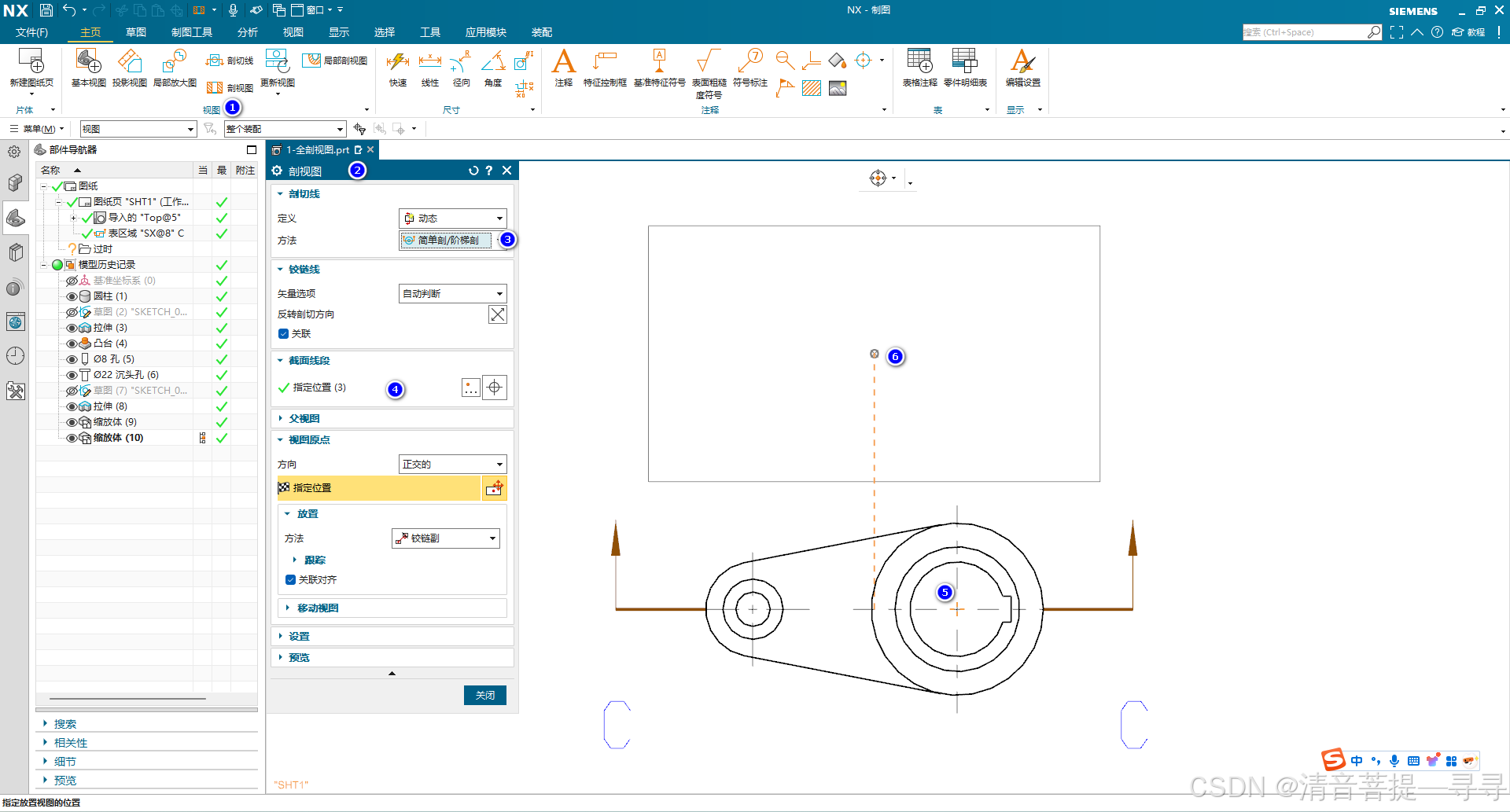

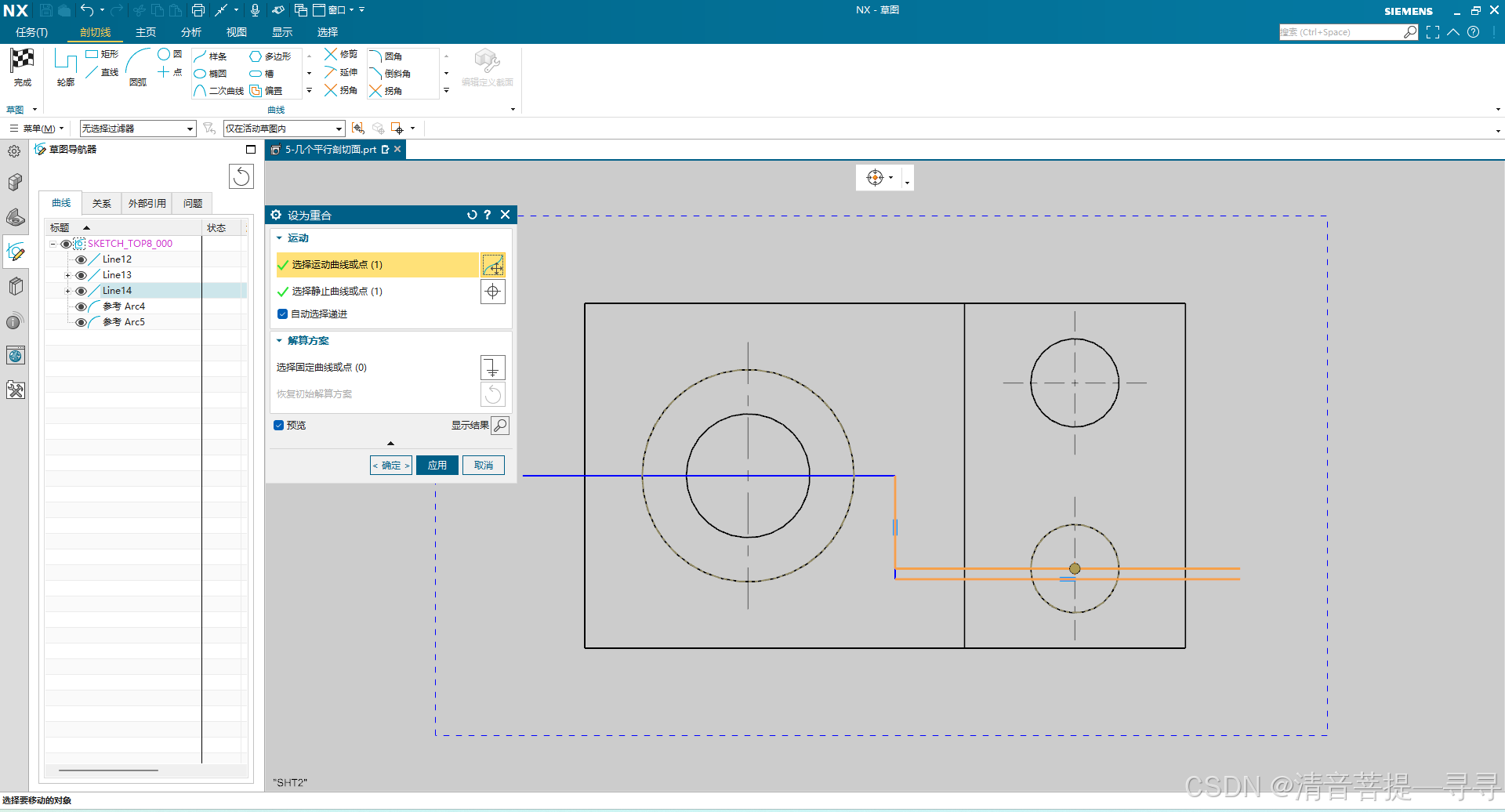

使用草图精确定位

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

NX 建立阶梯剖视图的方法.avi
