CrownCAD2025工程图：旋转剖视图（几个相交的剖切平面）

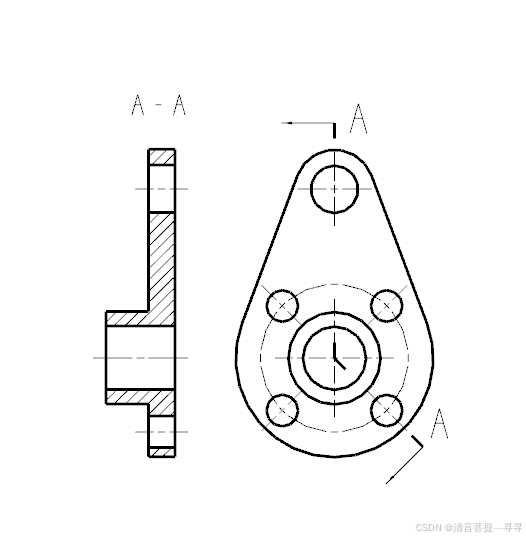

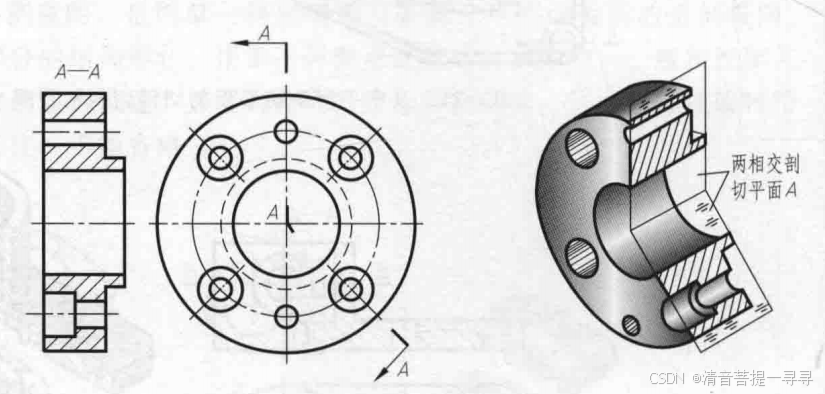

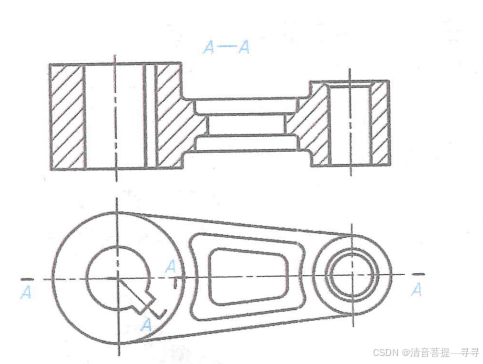

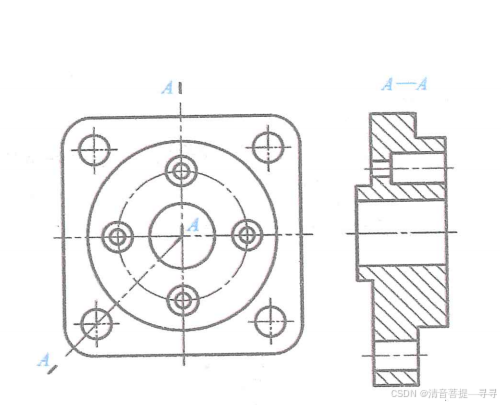

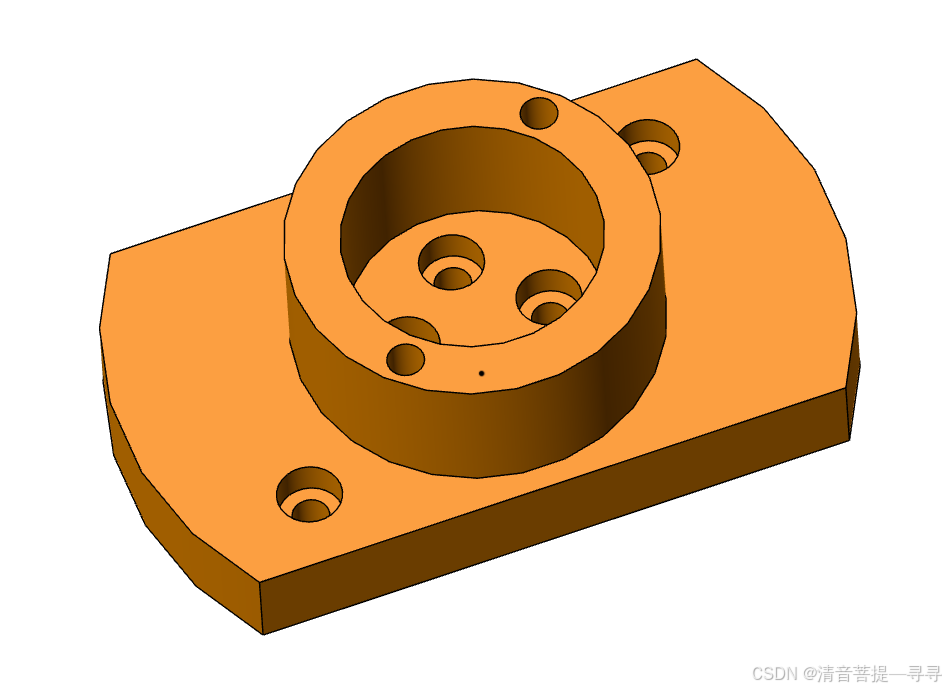

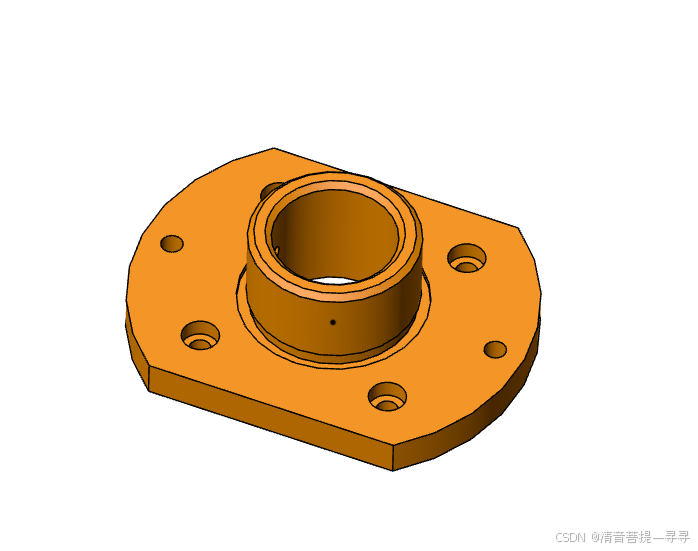

当机件的内部结构形状用一个剖切平面剖切不能表达完全，且这个机件在整体上又具有公共回转轴时，可用两个相交的剖切平面(交线垂直于某一基本投影面)剖开机件。
![在这里插入图

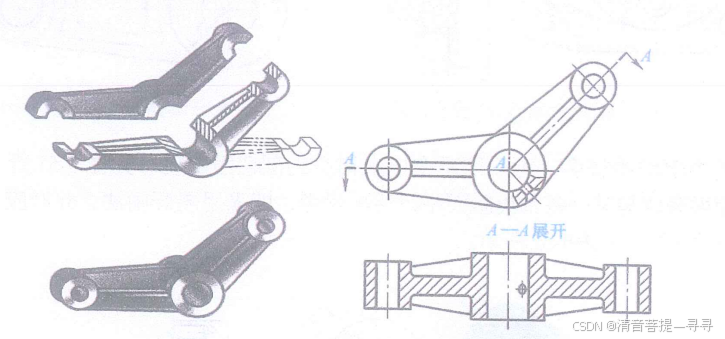

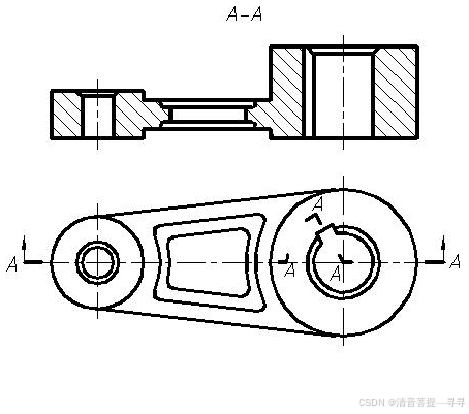

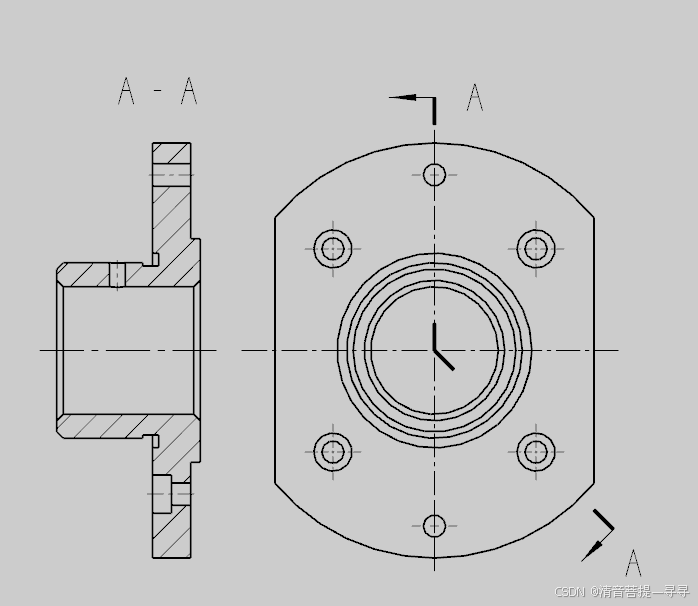

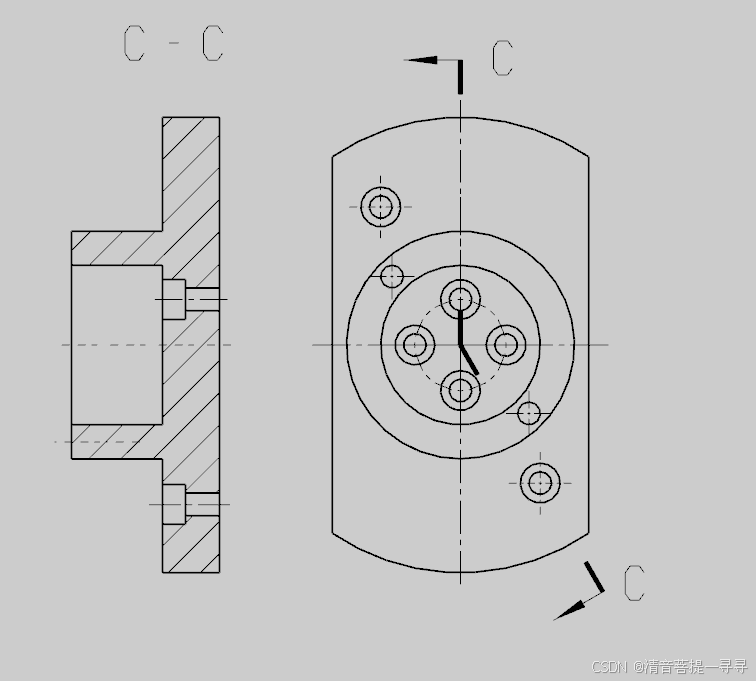

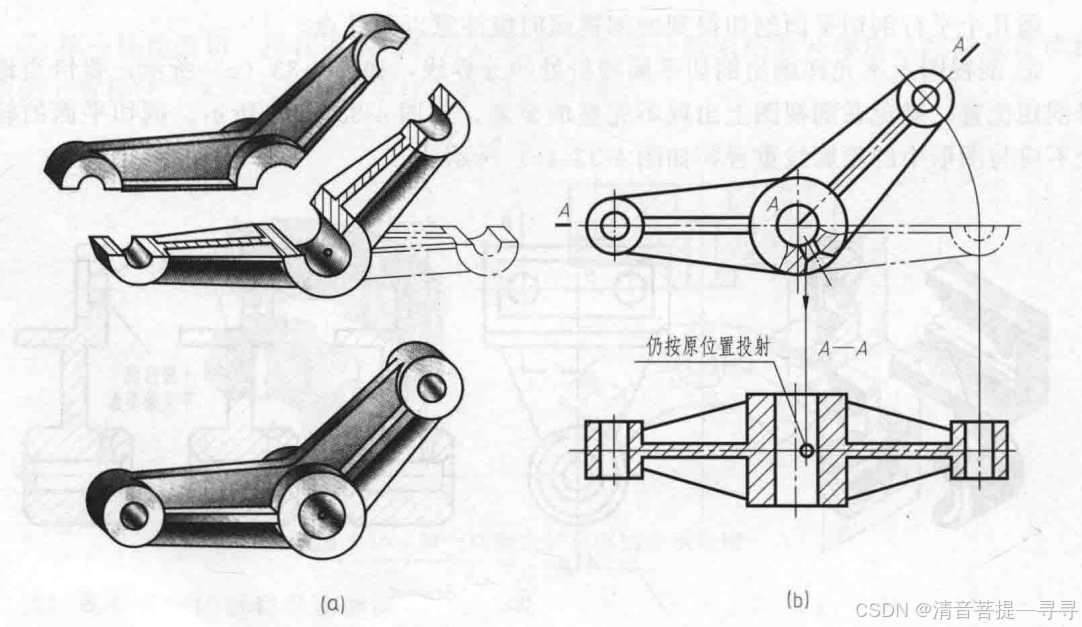

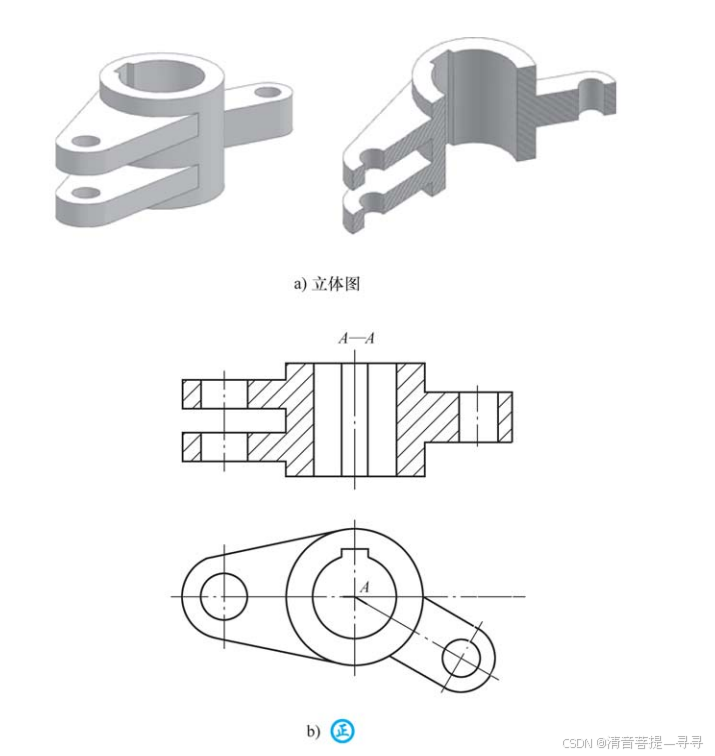

剖开机件后，需将其中一个被倾斜的剖切平面剖开的结构绕它们的交线旋转到与投影面平行后再投射画出；但处于剖切平面后的其他结构，仍按原来的位置投射。

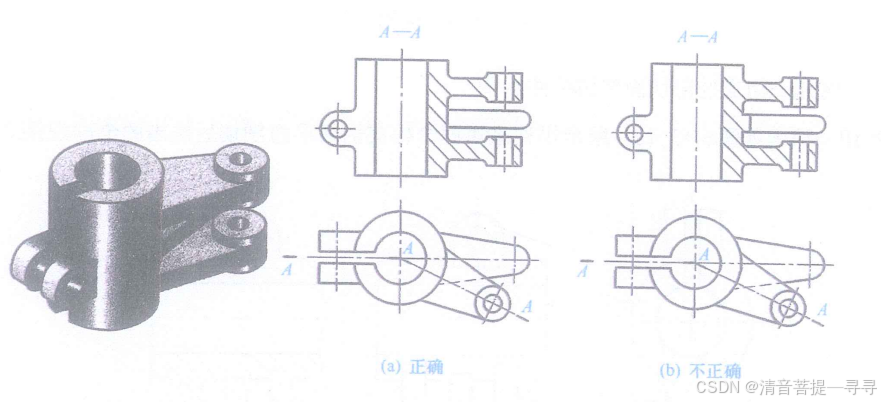

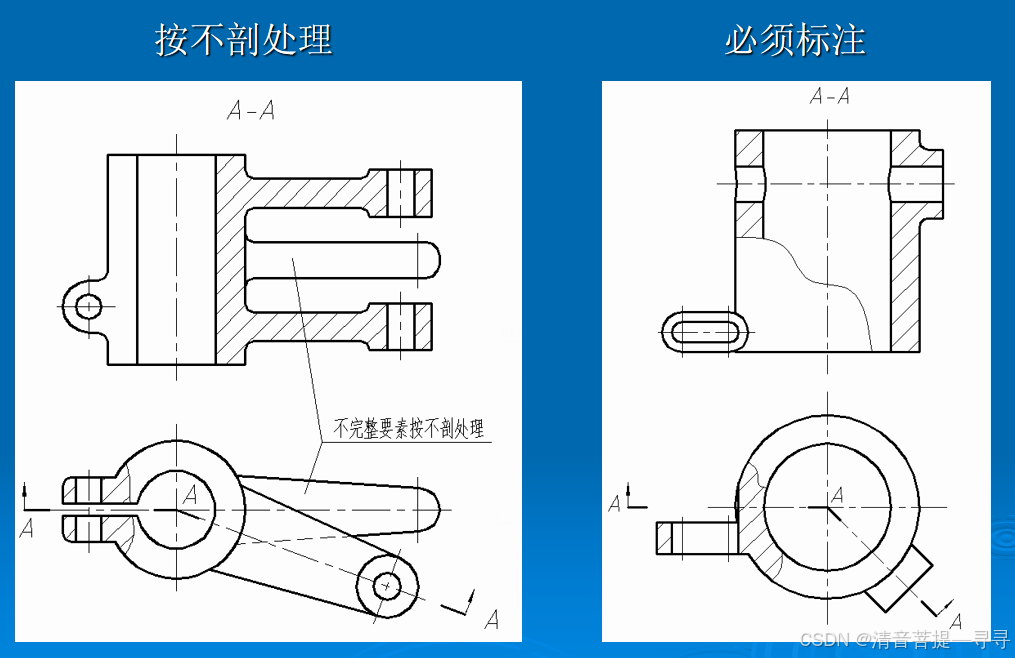

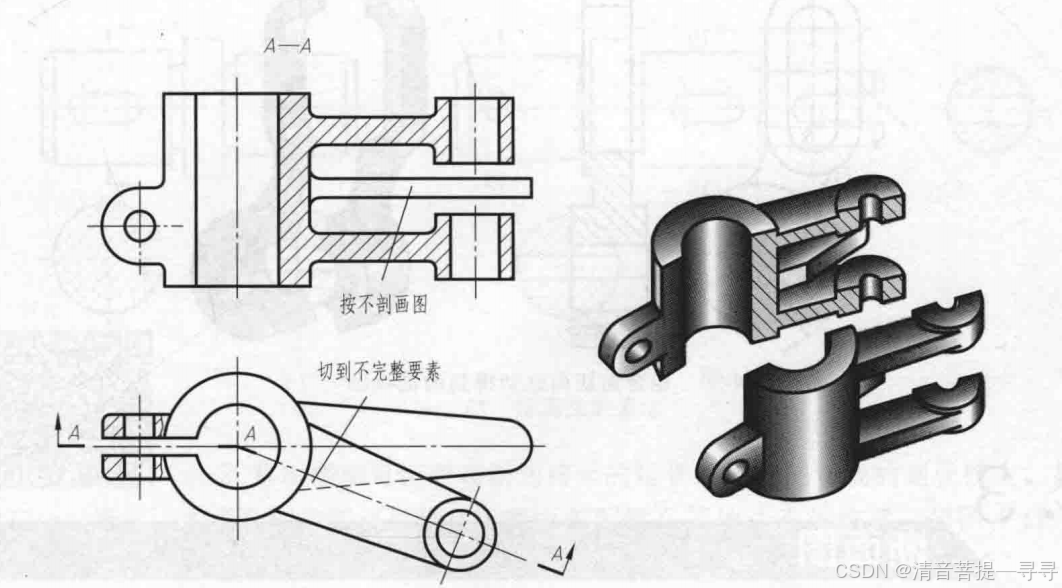

当相交两平面剖切机件上的机构出现不完整要素时，则这部分结构作不剖处理。

旋转剖视图

通过剖视图命令生成剖视图，可以是直切剖面、用阶梯剖切线定义的等距剖面、半剖视图。

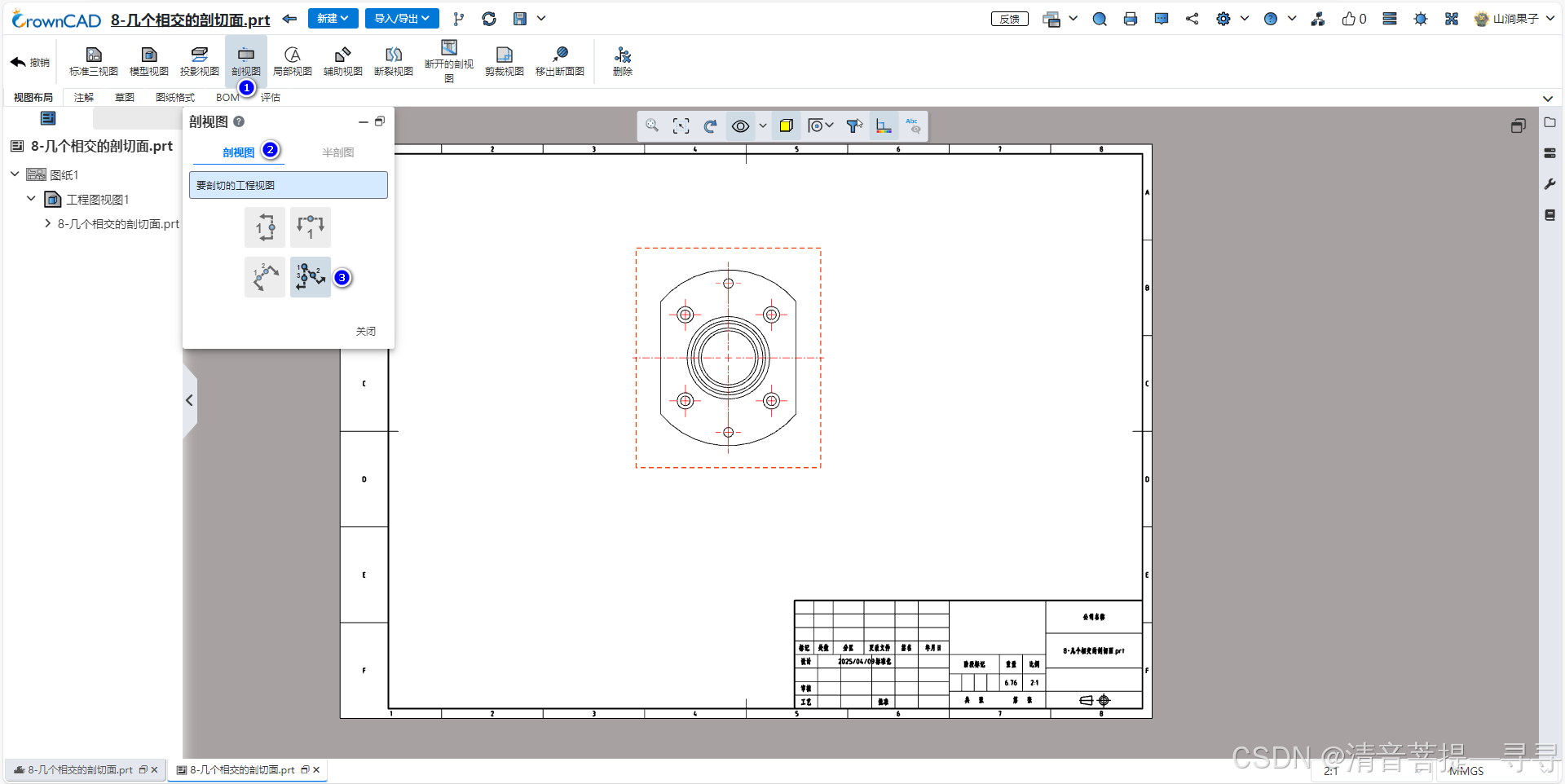

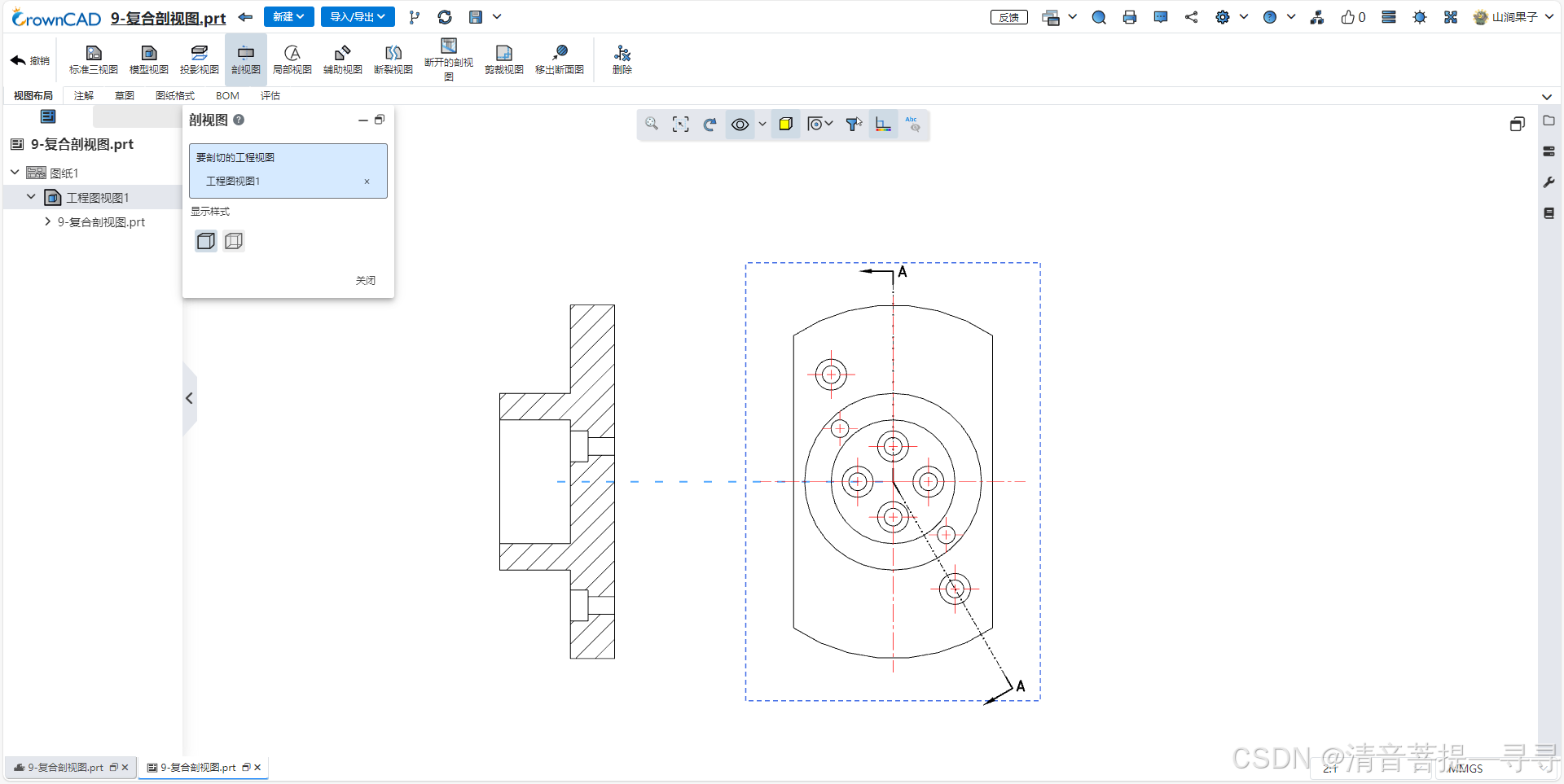

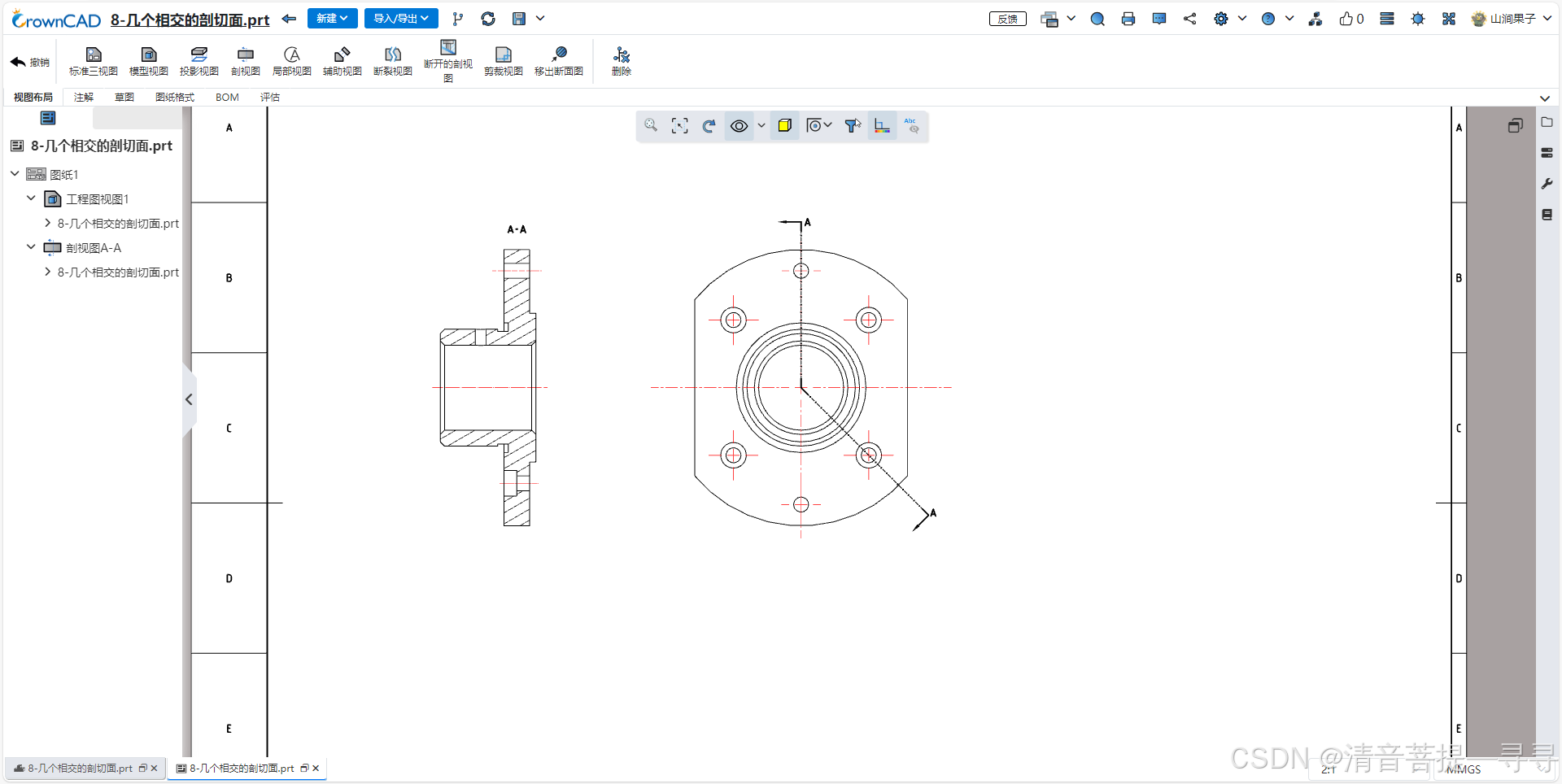

1.点击剖视图 命令，选择普通剖面。选择剖切线方向“对齐”。

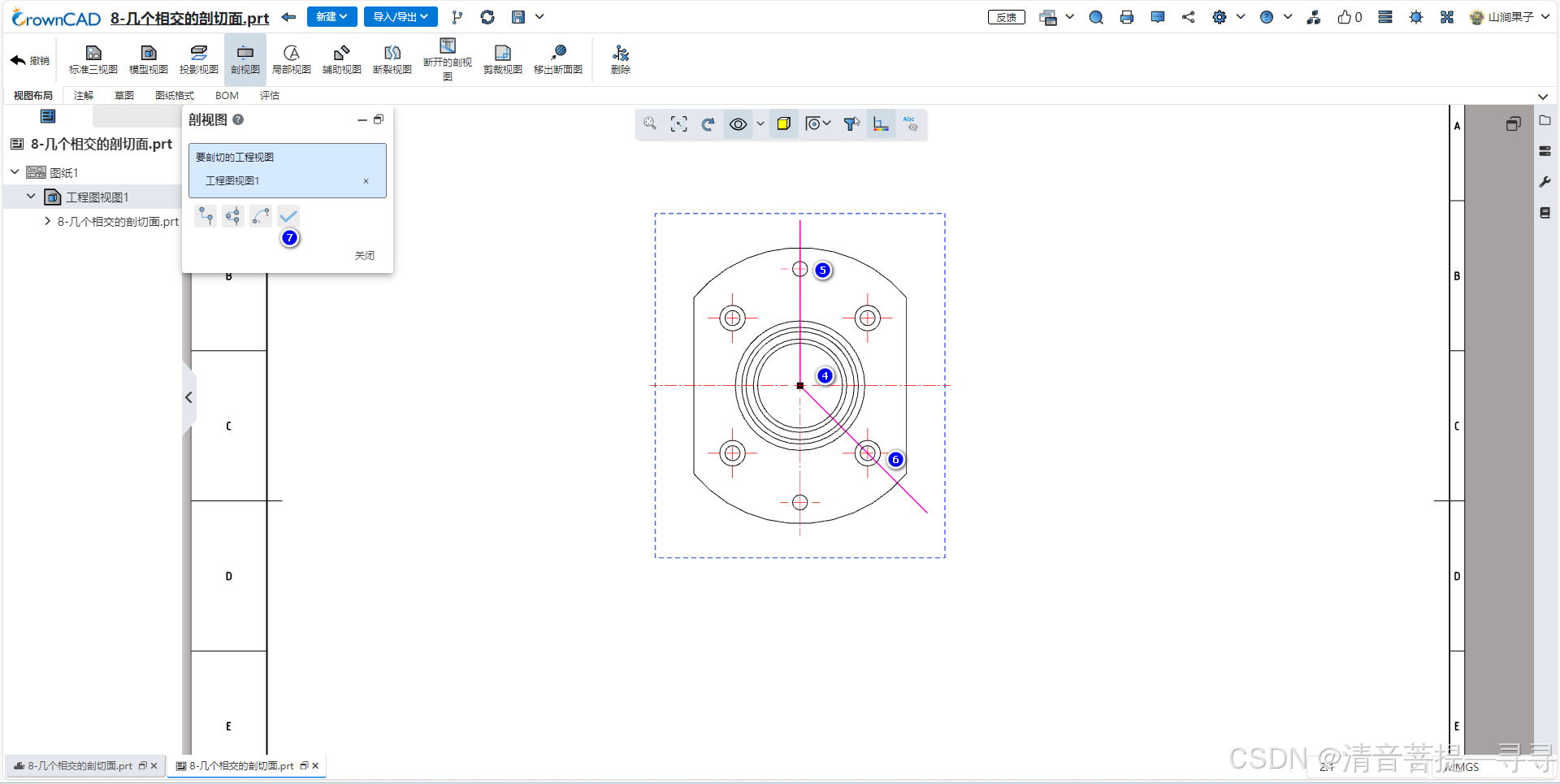

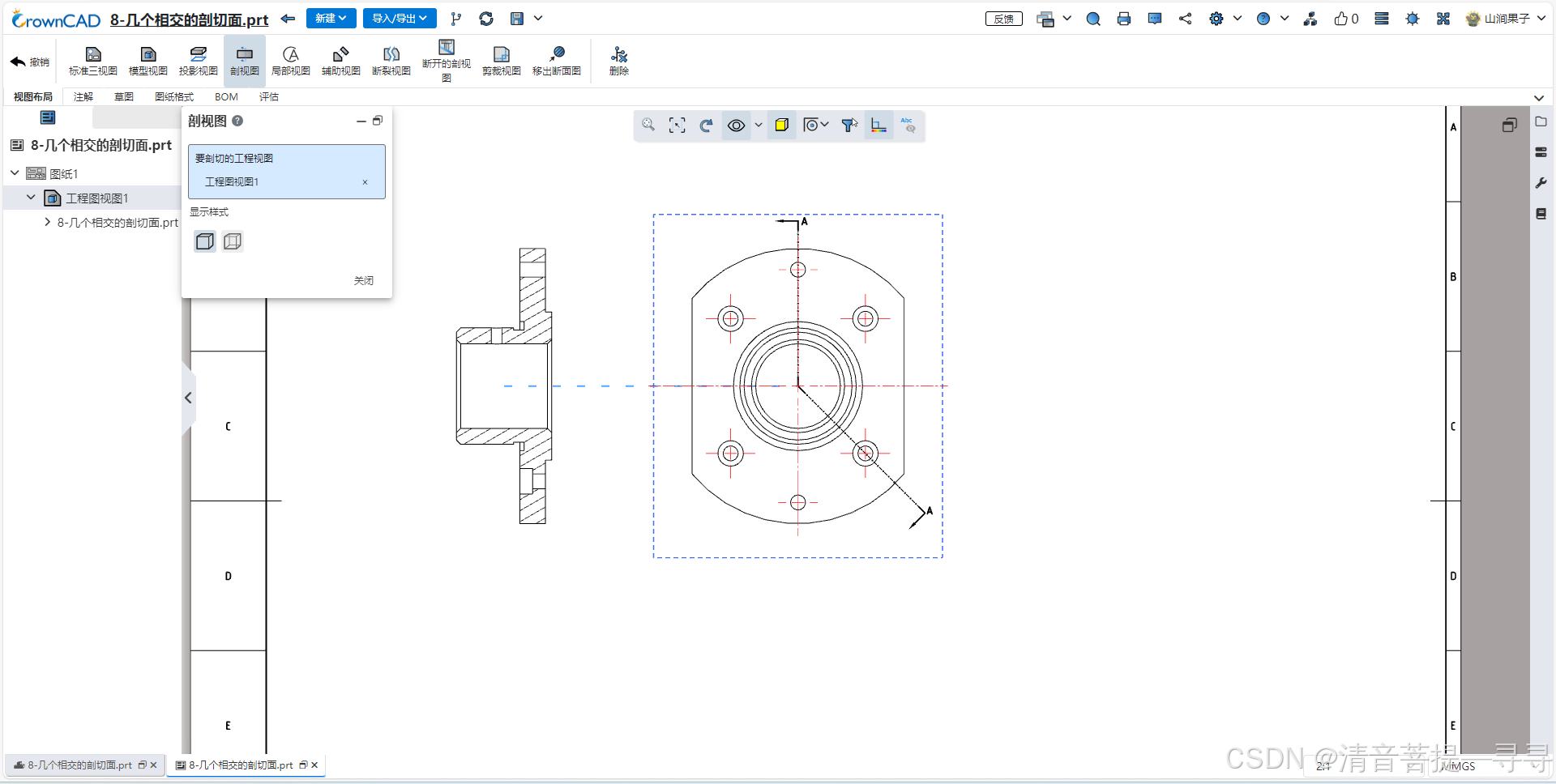

2.在要生成剖视图的视图上点击以生成剖切线，对齐需要单击3个点生成剖切线，其中第一个点为剖切线的转折点。

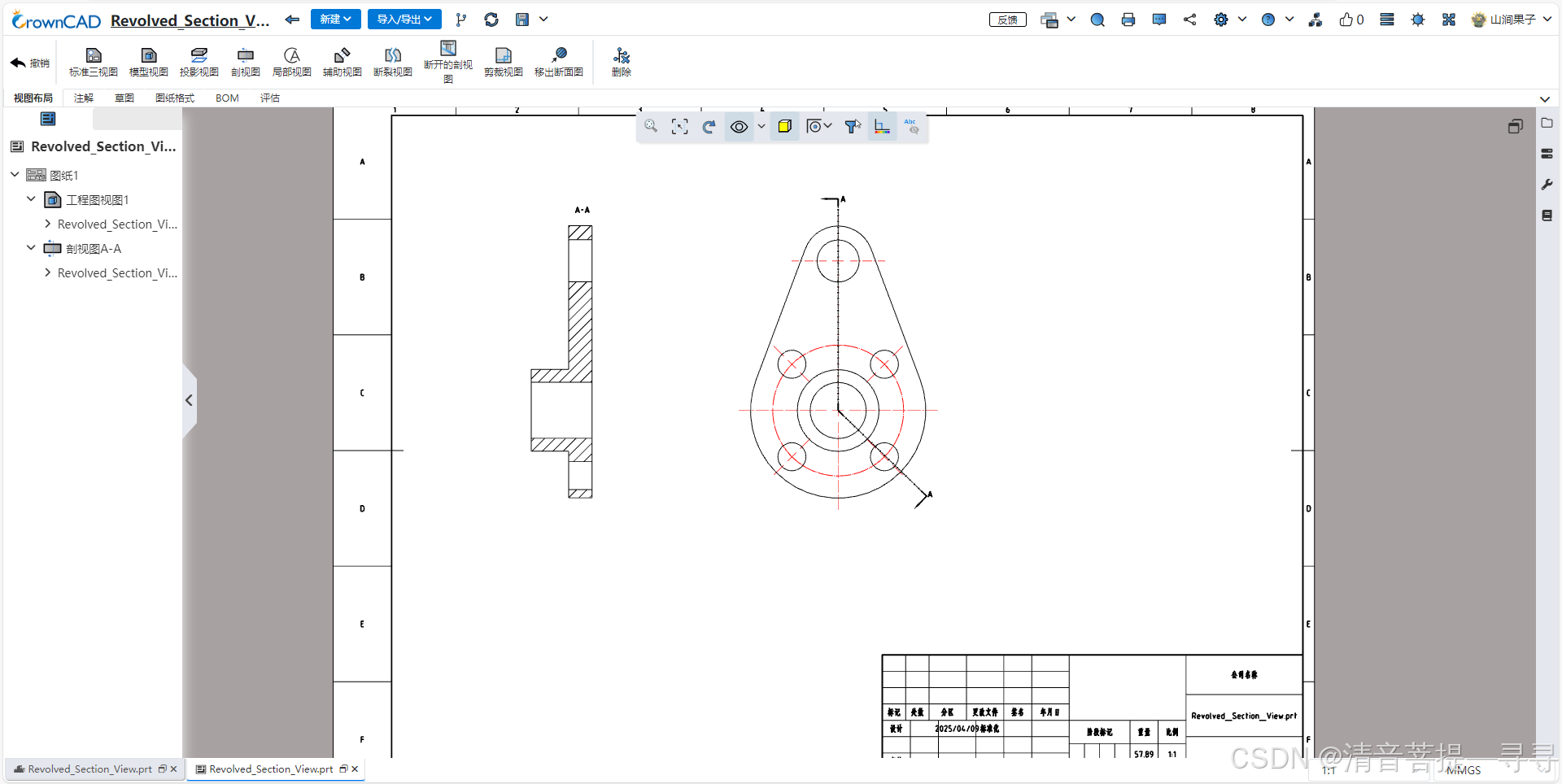

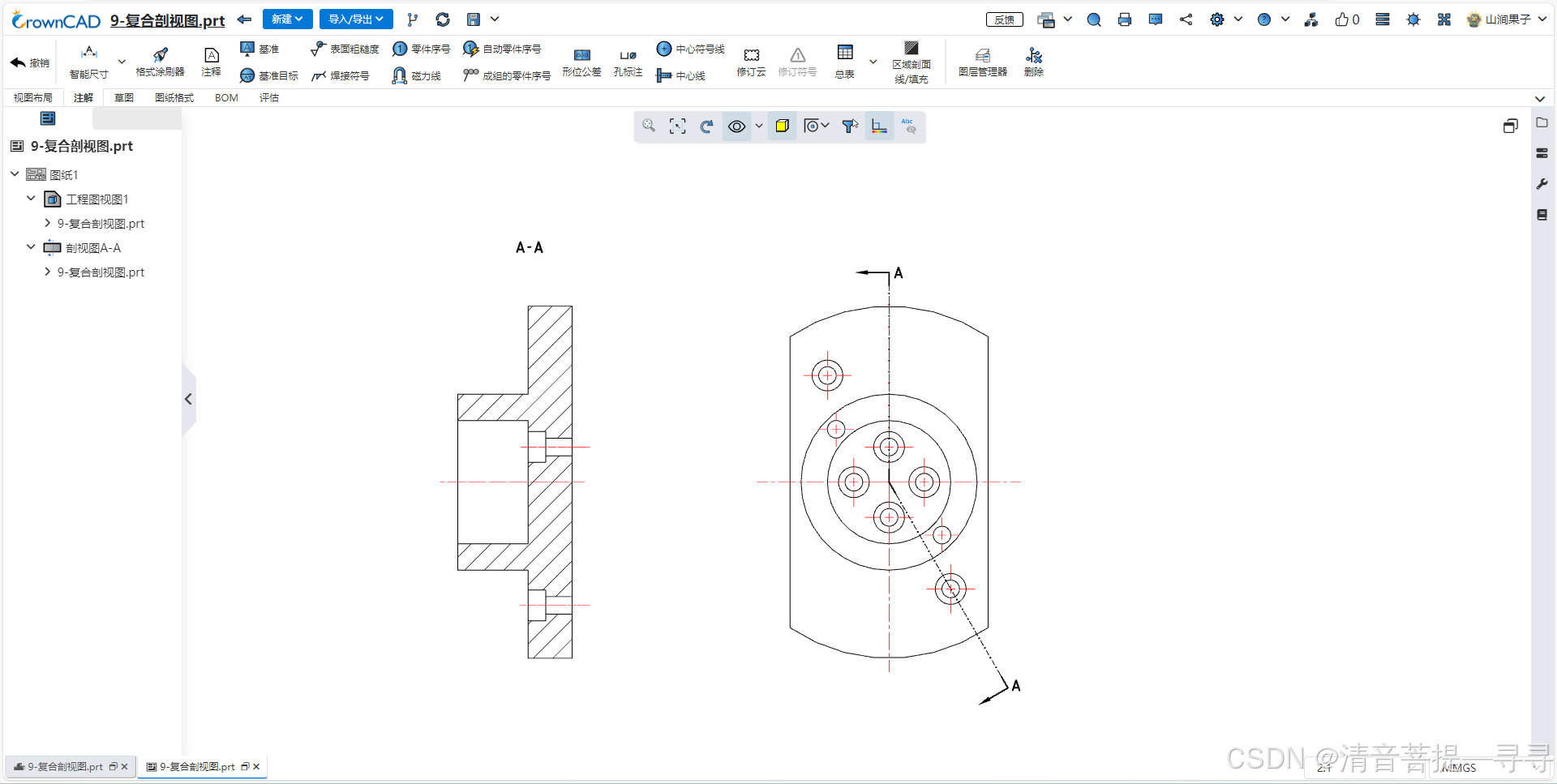

3.鼠标在视口中移动，出现剖视图预览。移动至想要放置剖视图的位置单击，即可生成剖视图。
