标注很多孔的板的时候,用坐标标注,方便孔的定位和尺寸的简洁。。。
创建坐标尺寸,测量从公共点沿一条坐标基线到某一对象上位置的距离。

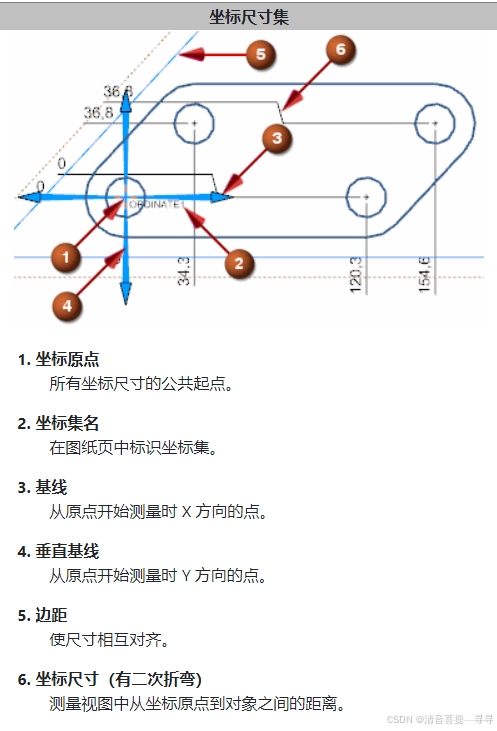

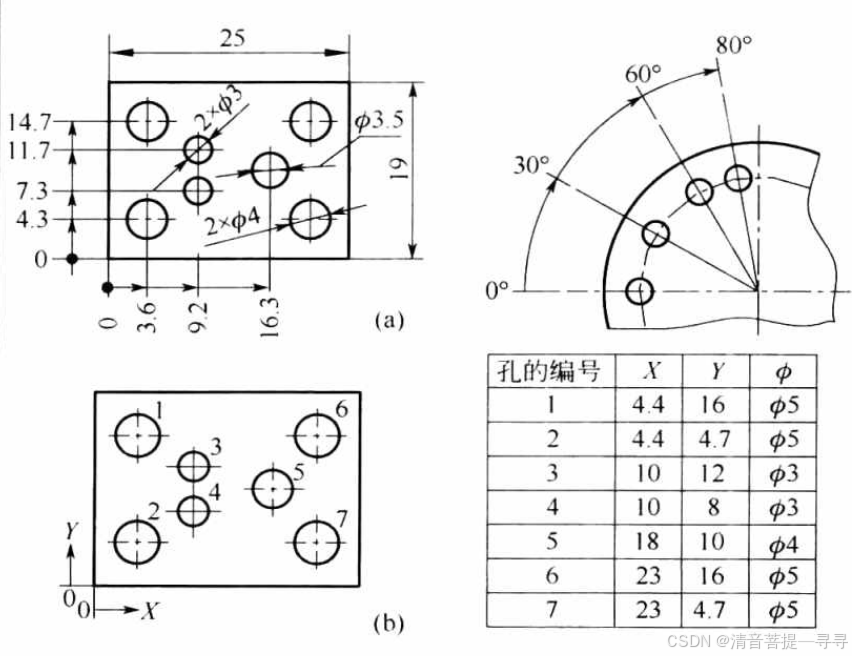

在下图中,显示了组成坐标尺寸集合的所有常见元素。坐标原点、名称、基线、边距和相关尺寸合称为坐标尺寸集。

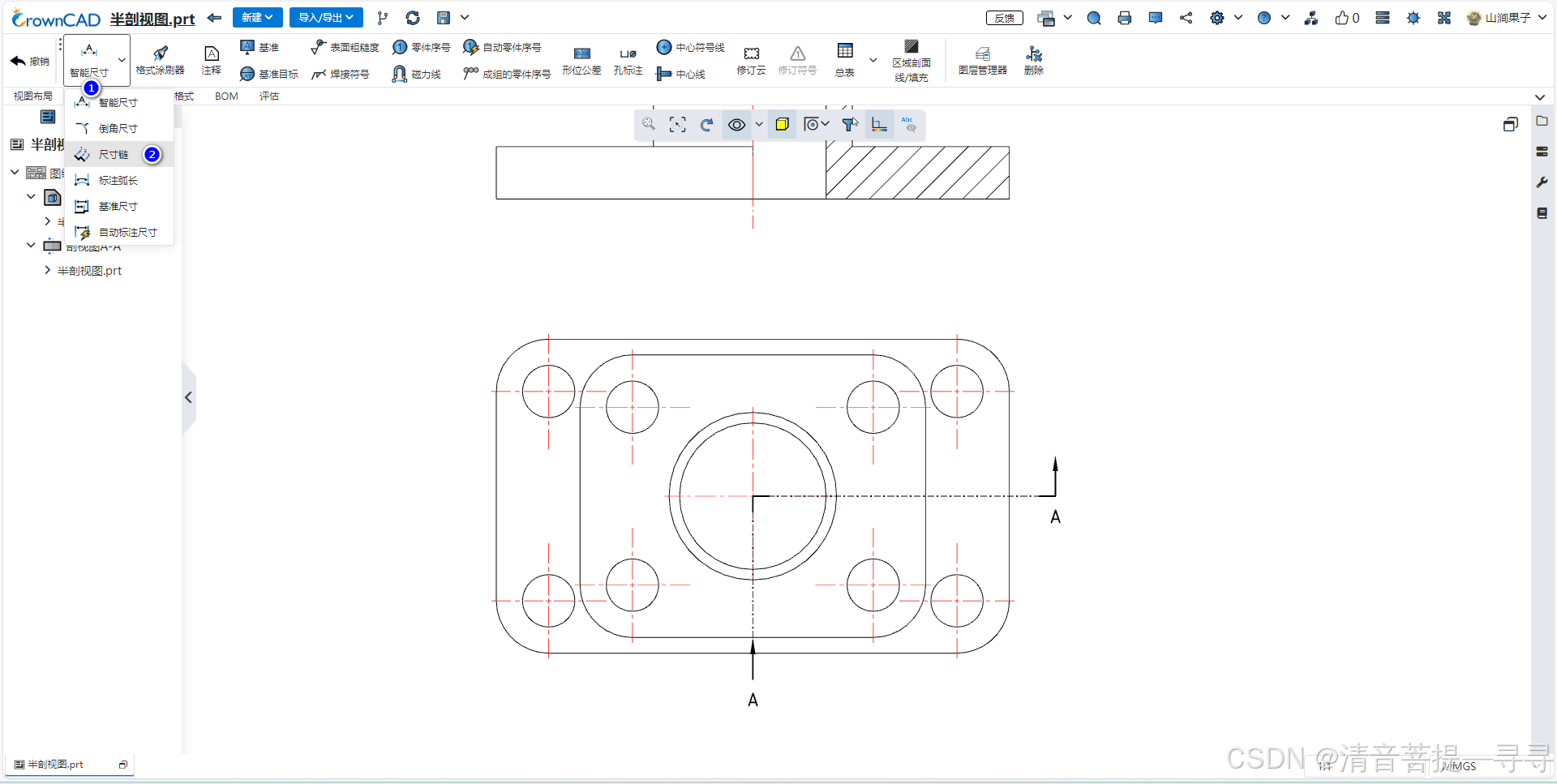

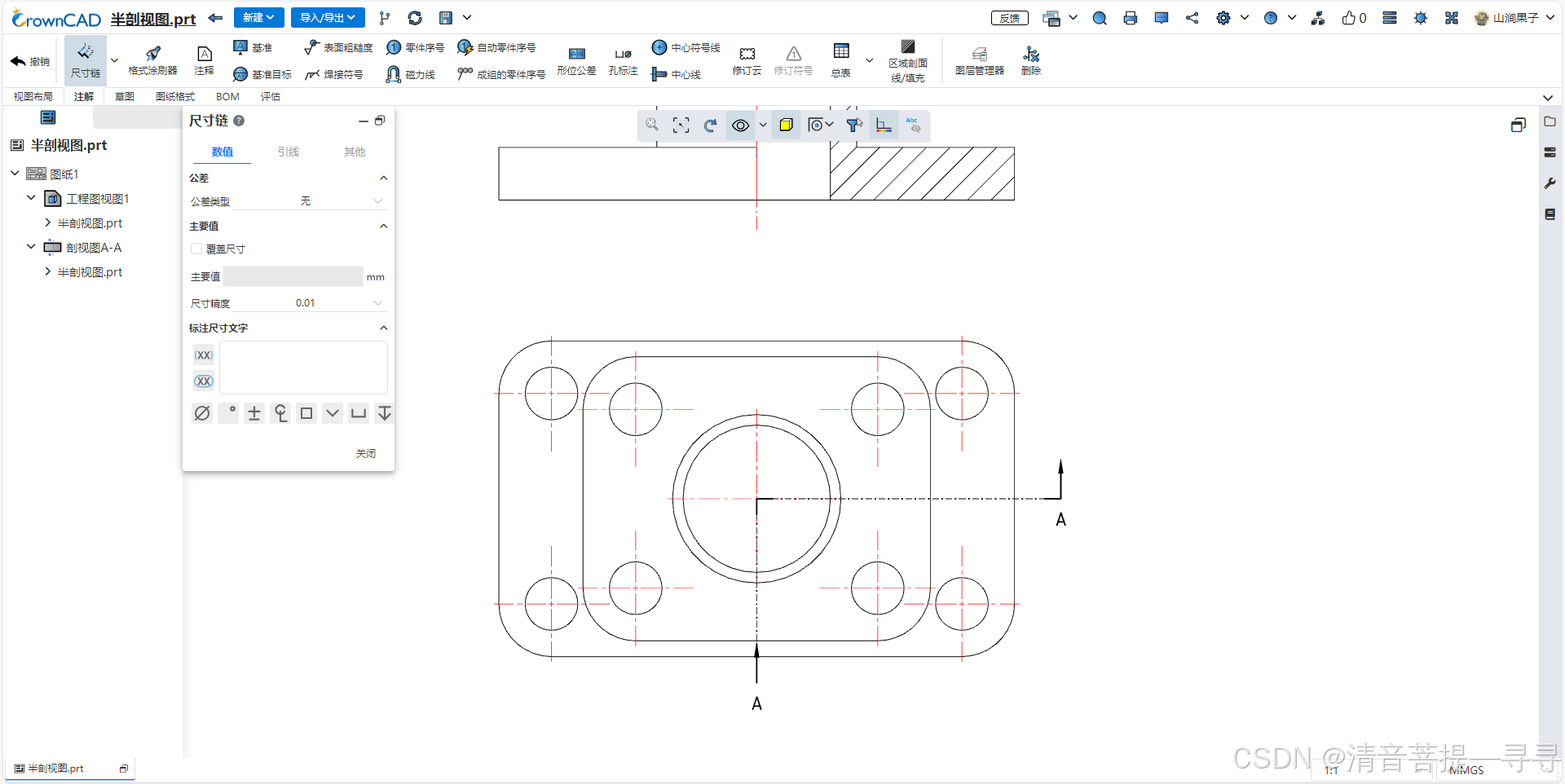

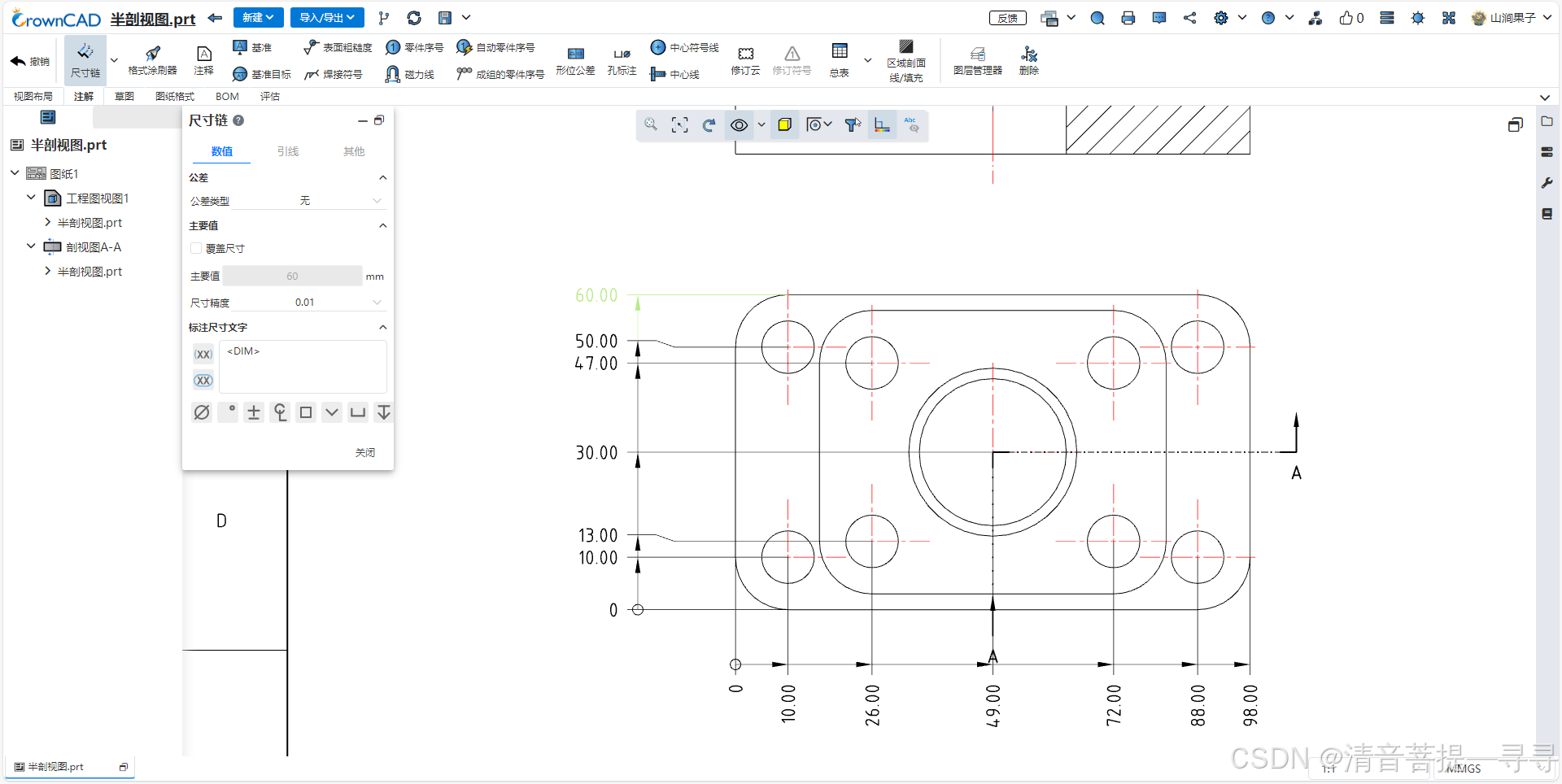

(1)标注尺寸,智能尺寸下面的尺寸链,可以标注横坐标和竖坐标。。

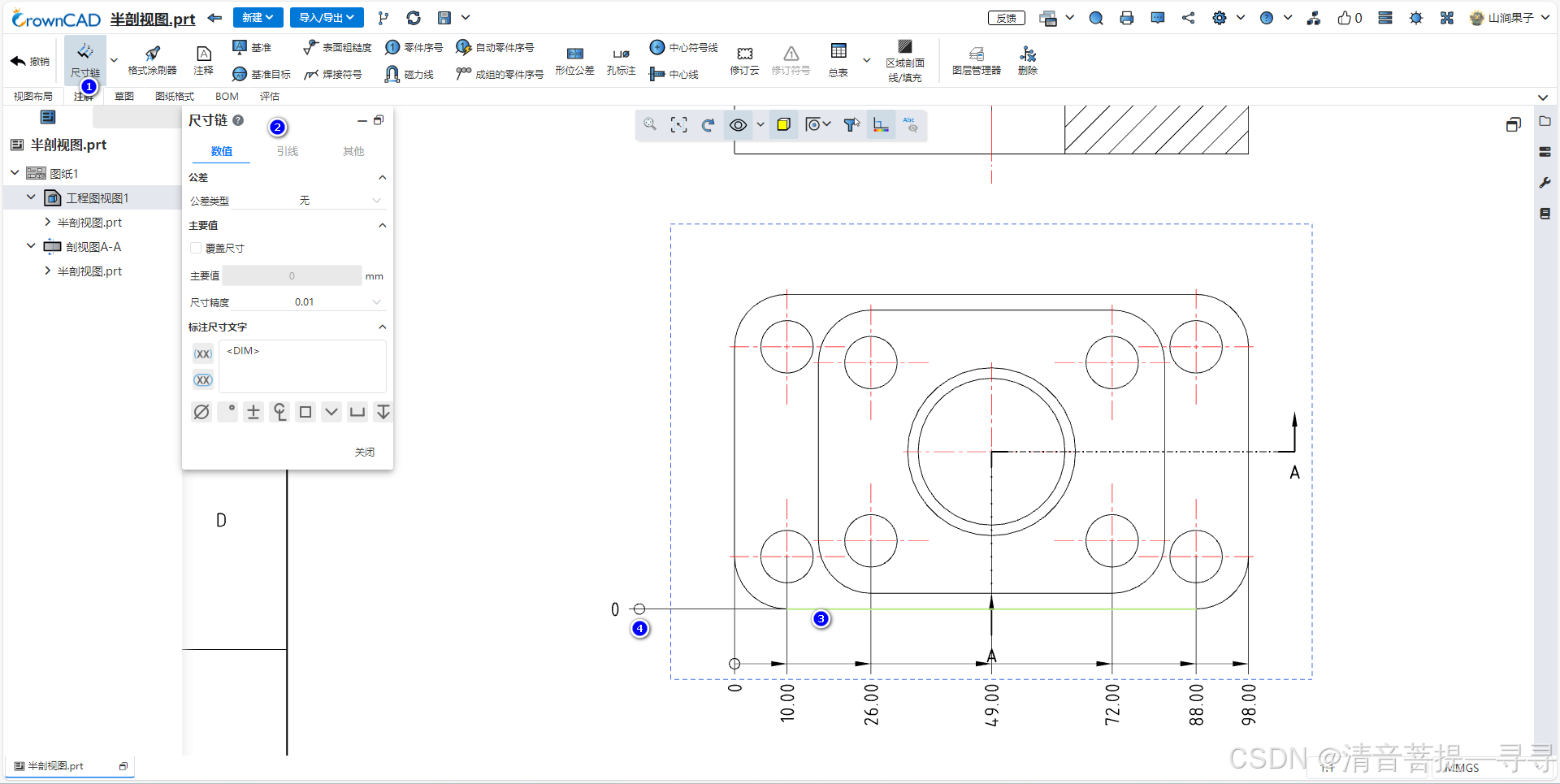

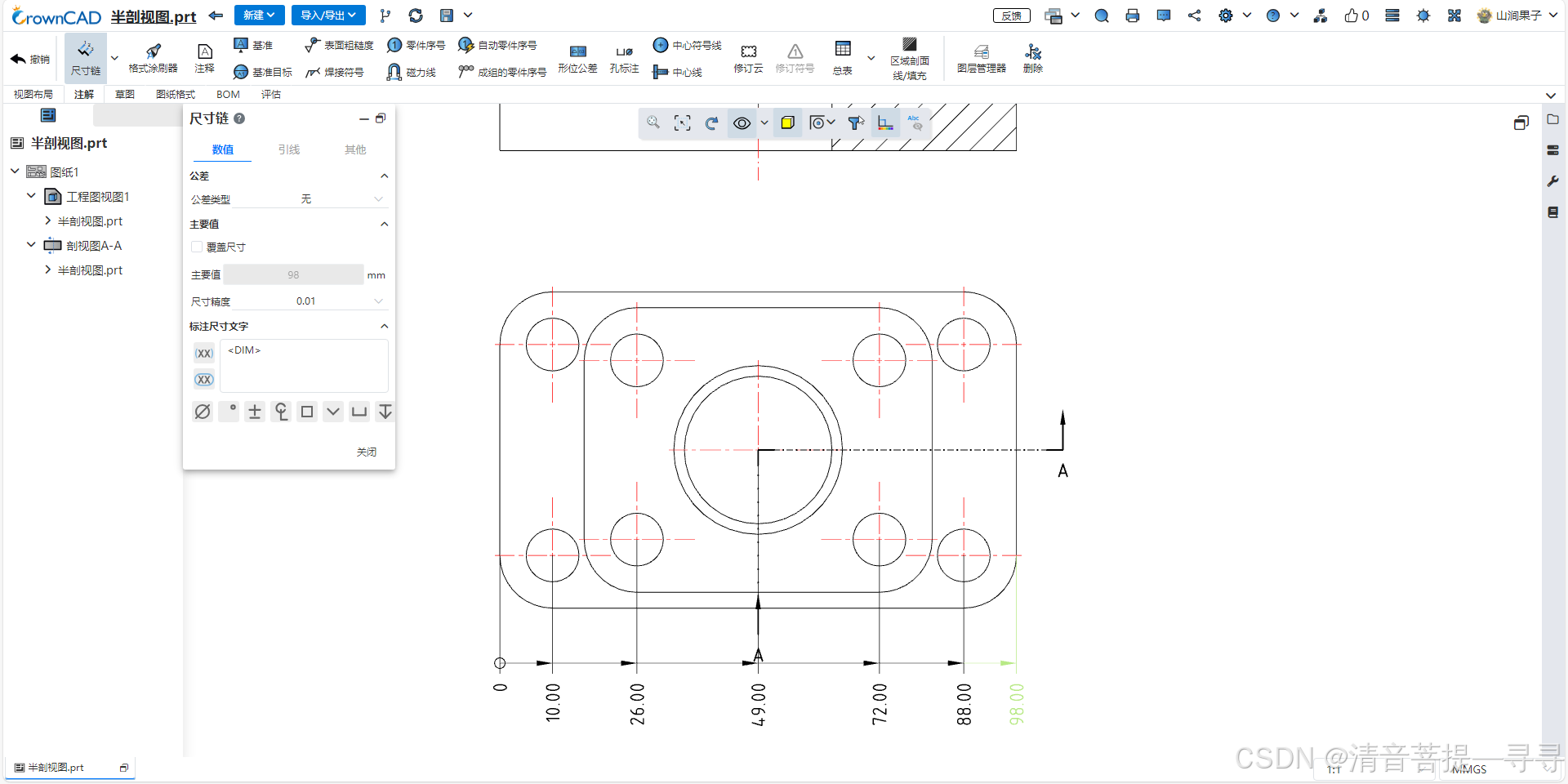

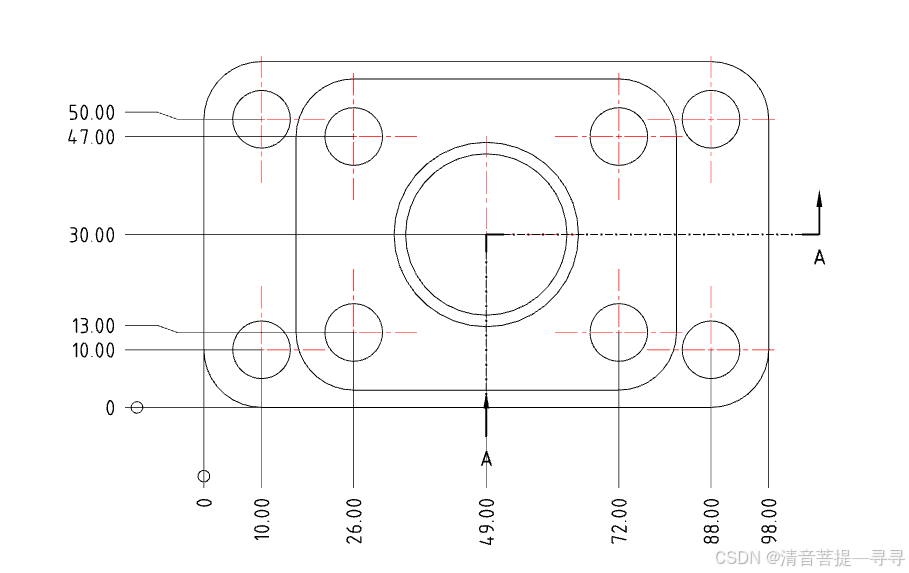

(2)水平尺寸标注,选择左边直线作为起点0,然后依次点击孔,尺寸自动标注,如下图所示:

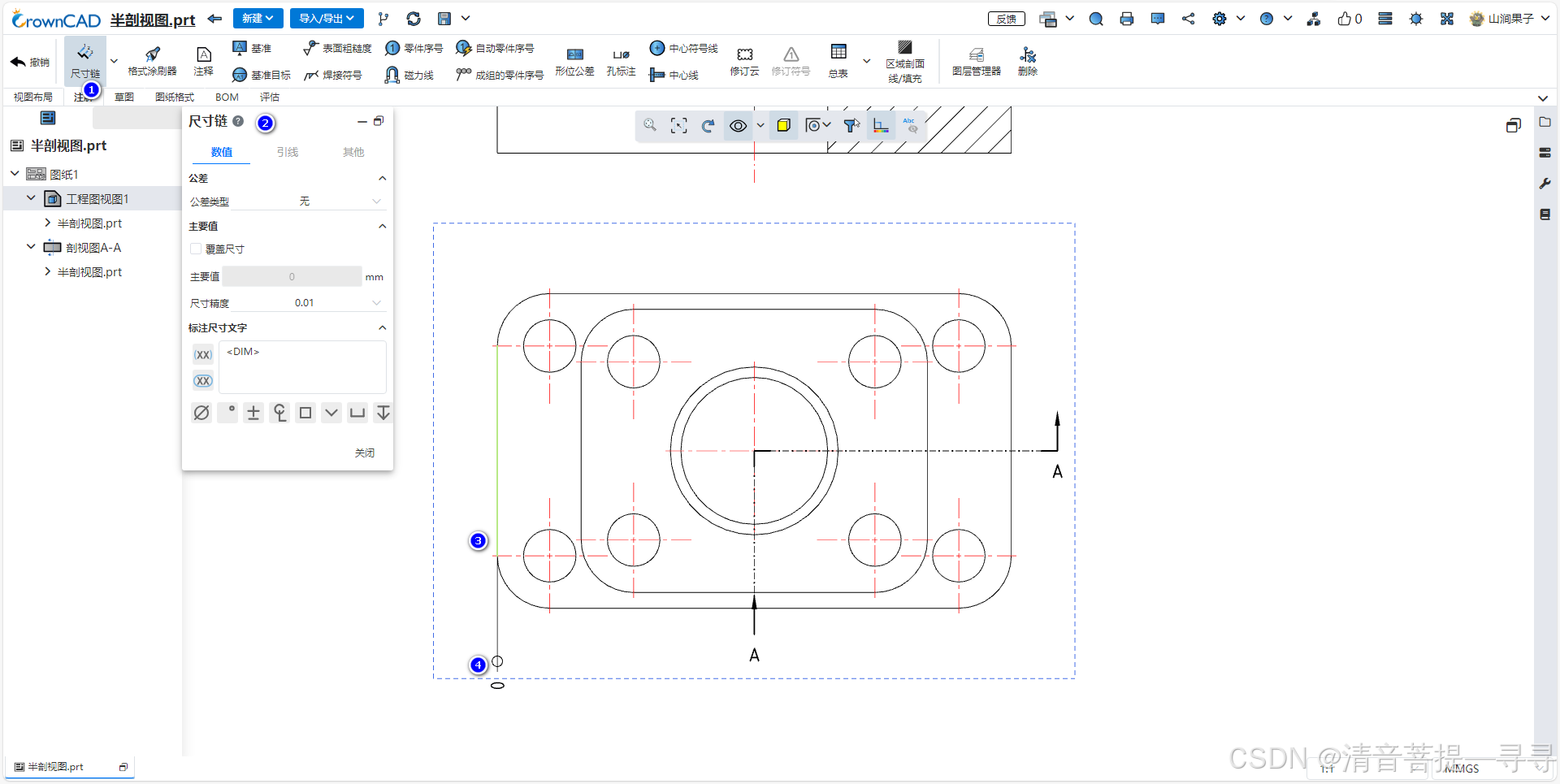

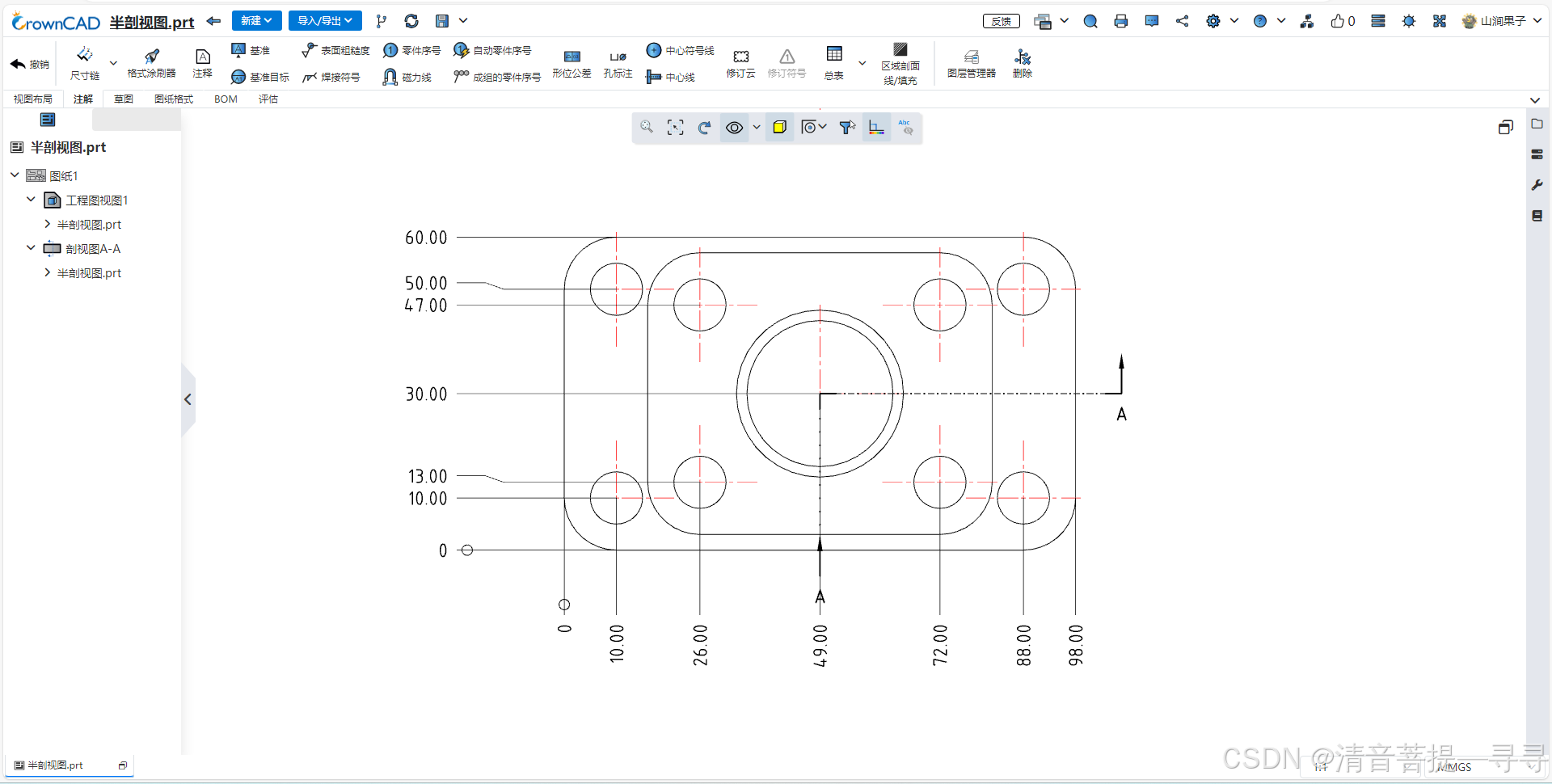

(3)竖直尺寸标注,选择下边直线作为起点0,然后依次点击孔,尺寸自动标注,如下图所示:

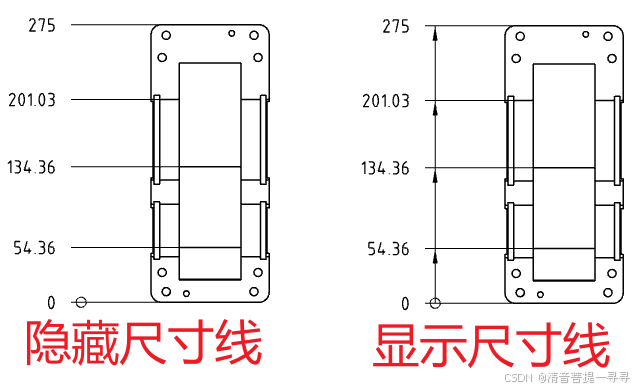

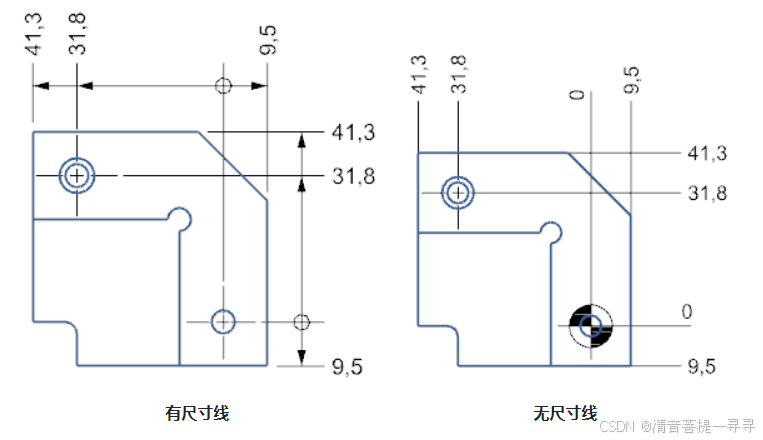

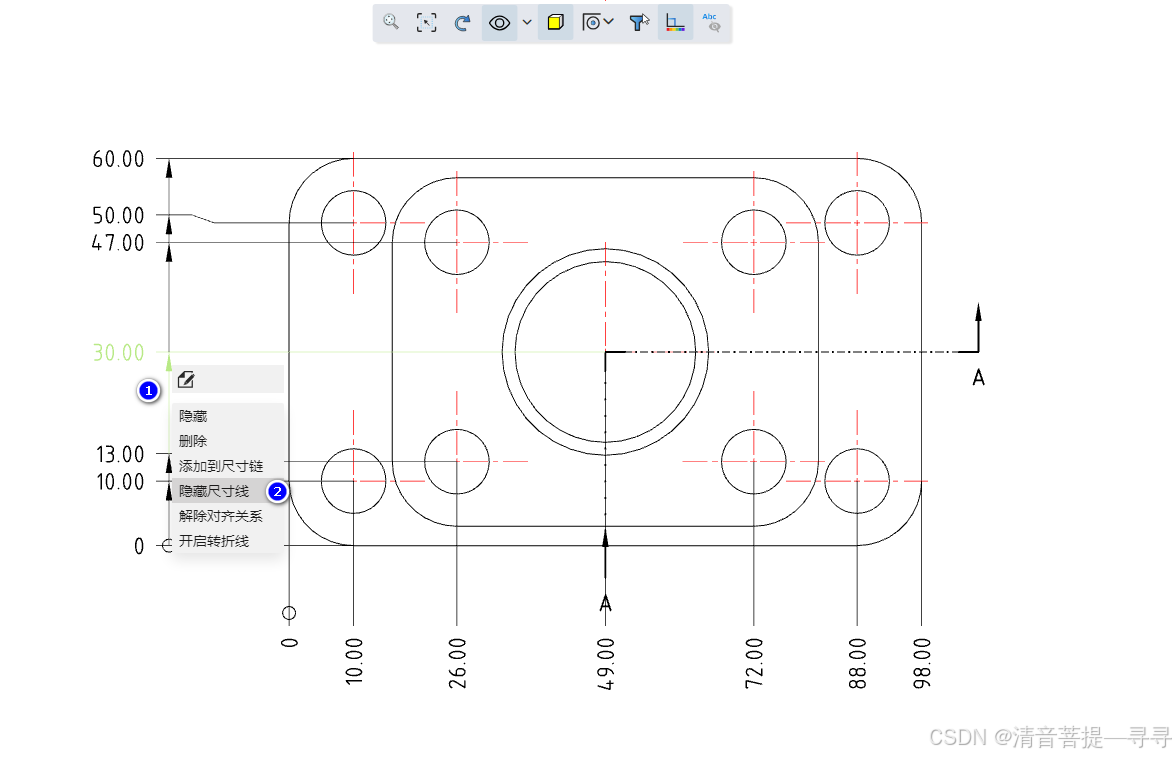

(4)隐藏尺寸线,通过尺寸链对话框或右键菜单可以控制是否显示尺寸链中的尺寸线,以创建符合绘图标准要求的尺寸链。
注释:
