变化检测TGRS2022《Remote Sensing Change Detection via Temporal Feature Interaction and Guided Refinement》

ABSTRACT

遥感变化检测（RSCD）从注册的一对遥感图像中识别变化和不变的像素，最近取得了显著的成功。然而，在RSCD中，定位具有精细结构细节的变化对象仍然是一个具有挑战性的问题。在本文中，我们提出了一种新的基于时间特征交互和引导求精的RSCD网络（TFI-GR）来解决这个问题。具体来说，与以往的方法不同，这些方法只使用一个单一的级联或减法操作来进行双时间特征融合，我们设计了一个时间特征交互模块（TFIM）来增强双时间特征之间的交互，并在不同的特征级别捕获时间差异信息。然后，重复执行一个引导细化模块（GRM），该模块聚合低级和高级时间差分表示，以抛光高级特征的位置信息并过滤低级特征的背景杂波。最后，对多层次时间差分特征进行逐步融合，生成用于变化检测的变化图。为了证明所提出的TFIGR的有效性，在三个高空间分辨率RSCD数据集上进行了综合实验。实验结果表明，该方法优于其他最先进的变化检测方法。

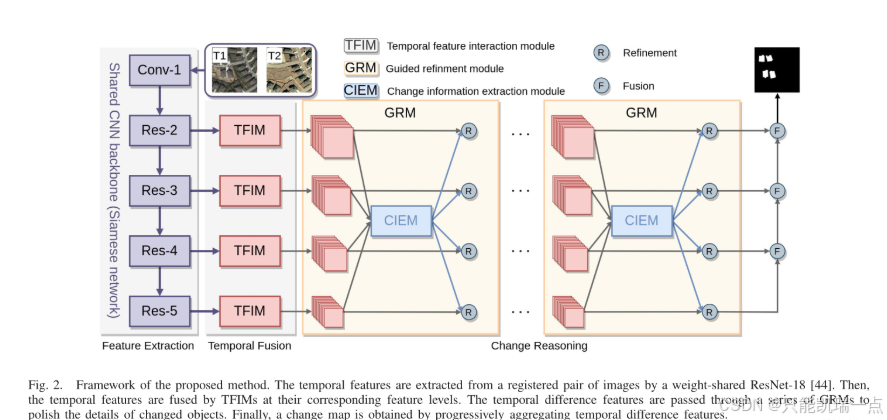

网络框架

在这里插入图片描述
网络分为三个阶段，分别是特征提取(Conv-1到Res-5)，时间融合(TFIM)，特征变化推理(GRM)。
从创新上来说，网络分为三个模块。分别是时间特征提取模块(TFIM),引导精炼模块(GRM),变化信息提取模块(CIEM)。其中GRM包含了CIEM。

网络流程

首先双时相图像T1,T2送入到基于resnet18的暹罗网络中进行特征提取，得到4对不同阶段的特征图。之后分别送入TFIM阶段用来关注差异特征。之后送入GRM用来探索补充信息。之后得到不同层次的特征用于特征聚合，从而在浅层到深层的融合过程中生成变化图。

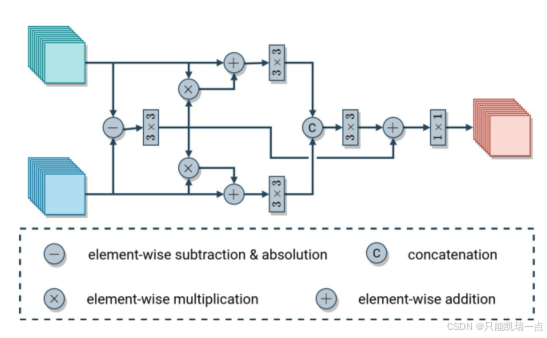

时间特征提取模块(TFIM)

在这里插入图片描述
首先将得到的t1和t2时刻的特征图进行做差，得到差异图。之后将差异图送入3x3的卷积，之后分别与T1和T2的特征进行相乘，之后再与T1和T2进行相加，两个分支分别再经过一个3x3卷积，之后进行拼接进行通道变化，之后在与差异特征进行相加。之后经过1x1的卷积来减少通道维度，最后得到输出特征。

引导精炼模块(GRM)

在这里插入图片描述
GRM模块主要包含了CIEM和四个网络分支，采用多级输入和输出的方法对特征进行提取。

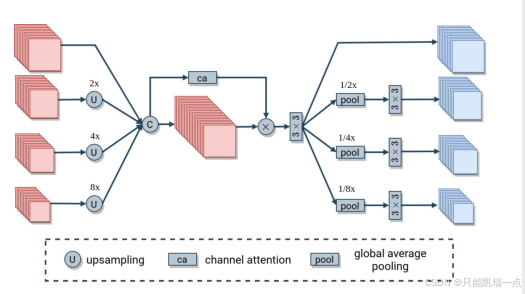

变化信息提取模块(CIEM)

在这里插入图片描述
CIEM模块首先对输入的不同层次的特征图进行上采样，大小相同之后进行特征拼接，之后将拼接后的特征送入通道注意力模块，之后与自身相乘。然后通过3x3的卷积进行特征学习，之后将特征划分为相应层次，并使用自适应平均池化来进行特征复原，之后将不同层次特征与原始特征进行相加，最后将不容层次特征进行融合得到最终的变化图。

损失函数

论文采用BCE和DICE联合损失作为损失函数。
对于变化检测任务，在大多数情况下，变化区域的比率远远小于不变区域的比率，从而导致类不平衡问题。为了缓解这个问题并引导网络从复杂场景中学习，我们采用了一种混合损失，包括二进制交叉熵损失Lbce和骰子损失Ldice。
在这里插入图片描述

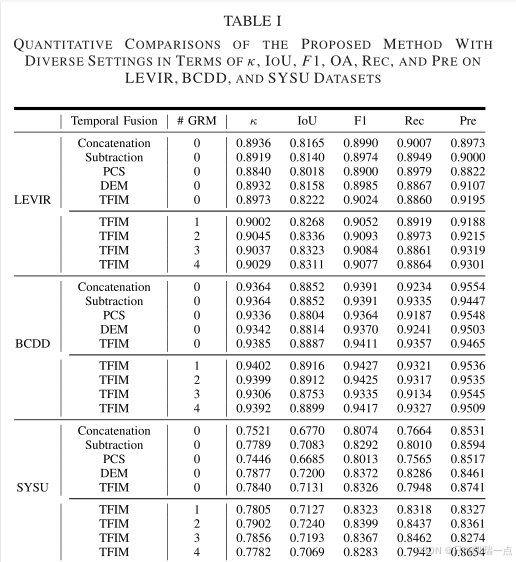

消融实验

在这里插入图片描述
从消融实验中可以看出，两层GRM可以达到最好的效果，过多的GRM模块可能会导致过拟合。

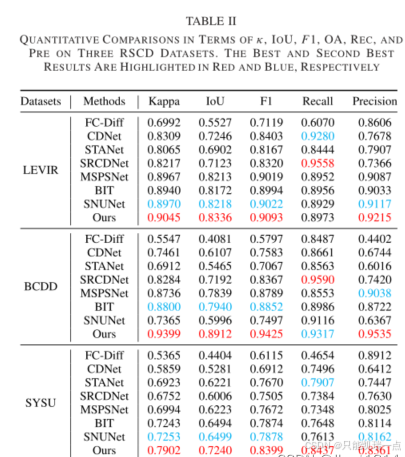

对比实验

在这里插入图片描述
可以看出该方法再sysu数据集上达到了较好的效果，其iou为72.40。sysu应该是目前最高的结果。

论文代码 pytorch 网络结构

import torch
import torch.nn as nn
import torch.nn.functional as F
from .resnet import resnet18


class TemporalFeatureInteractionModule(nn.Module):
    def __init__(self, in_d, out_d):
        super(TemporalFeatureInteractionModule, self).__init__()
        self.in_d = in_d
        self.out_d = out_d
        self.conv_sub = nn.Sequential(
            nn.Conv2d(self.in_d, self.in_d, kernel_size=3, stride=1, padding=1),
            nn.BatchNorm2d(self.in_d),
            nn.ReLU(inplace=True)
        )
        self.conv_diff_enh1 = nn.Sequential(
            nn.Conv2d(self.in_d, self.in_d, kernel_size=3, stride=1, padding=1),
            nn.BatchNorm2d(self.in_d),
            nn.ReLU(inplace=True)
        )
        self.conv_diff_enh2 = nn.Sequential(
            nn.Conv2d(self.in_d, self.in_d, kernel_size=3, stride=1, padding=1),
            nn.BatchNorm2d(self.in_d),
            nn.ReLU(inplace=True)
        )
        self.conv_cat = nn.Sequential(
            nn.Conv2d(self.in_d * 2, self.in_d, kernel_size=3, stride=1, padding=1),
            nn.BatchNorm2d(self.in_d),
            nn.ReLU(inplace=True)
        )
        self.conv_dr = nn.Sequential(
            nn.Conv2d(self.in_d, self.out_d, kernel_size=1, bias=True),
            nn.BatchNorm2d(self.out_d),
            nn.ReLU(inplace=True)
        )

    def forward(self, x1, x2):
        # difference enhance
        x_sub = self.conv_sub(torch.abs(x1 - x2))
        x1 = self.conv_diff_enh1(x1.mul(x_sub) + x1)
        x2 = self.conv_diff_enh2(x2.mul(x_sub) + x2)
        # fusion
        x_f = torch.cat([x1, x2], dim=1)
        x_f = self.conv_cat(x_f)
        x = x_sub + x_f
        x = self.conv_dr(x)
        return x

if __name__ == "__main__":
    x = torch.randn(1, 64, 16, 16)
    y = torch.randn(1, 64, 16, 16)
    net1 = TemporalFeatureInteractionModule(64)
    x1 = net1(x,y)
    #print(x1)
    print(x1.shape)

class ChannelAttention(nn.Module):
    def __init__(self, in_planes, ratio=16):
        super(ChannelAttention, self).__init__()
        self.avg_pool = nn.AdaptiveAvgPool2d(1)
        self.max_pool = nn.AdaptiveMaxPool2d(1)

        self.fc1 = nn.Conv2d(in_planes, in_planes // ratio, 1, bias=False)
        self.relu1 = nn.ReLU()
        self.fc2 = nn.Conv2d(in_planes // ratio, in_planes, 1, bias=False)
        self.sigmoid = nn.Sigmoid()

    def forward(self, x):
        avg_out = self.fc2(self.relu1(self.fc1(self.avg_pool(x))))
        max_out = self.fc2(self.relu1(self.fc1(self.max_pool(x))))
        out = avg_out + max_out
        return self.sigmoid(out)


class ChangeInformationExtractionModule(nn.Module):
    def __init__(self, in_d, out_d):
        super(ChangeInformationExtractionModule, self).__init__()
        self.in_d = in_d
        self.out_d = out_d
        self.ca = ChannelAttention(self.in_d * 4, ratio=16)
        self.conv_dr = nn.Sequential(
            nn.Conv2d(self.in_d * 4, self.in_d, kernel_size=3, stride=1, padding=1, bias=False),
            nn.BatchNorm2d(self.in_d),
            nn.ReLU(inplace=True)
        )
        self.pools_sizes = [2, 4, 8]
        self.conv_pool1 = nn.Sequential(
            nn.AvgPool2d(kernel_size=self.pools_sizes[0], stride=self.pools_sizes[0]),
            nn.Conv2d(self.in_d, self.in_d, kernel_size=3, stride=1, padding=1, bias=False)
        )
        self.conv_pool2 = nn.Sequential(
            nn.AvgPool2d(kernel_size=self.pools_sizes[1], stride=self.pools_sizes[1]),
            nn.Conv2d(self.in_d, self.in_d, kernel_size=3, stride=1, padding=1, bias=False)
        )
        self.conv_pool3 = nn.Sequential(
            nn.AvgPool2d(kernel_size=self.pools_sizes[2], stride=self.pools_sizes[2]),
            nn.Conv2d(self.in_d, self.in_d, kernel_size=3, stride=1, padding=1, bias=False)
        )

    def forward(self, d5, d4, d3, d2):
        # upsampling
        d5 = F.interpolate(d5, d2.size()[2:], mode='bilinear', align_corners=True)
        d4 = F.interpolate(d4, d2.size()[2:], mode='bilinear', align_corners=True)
        d3 = F.interpolate(d3, d2.size()[2:], mode='bilinear', align_corners=True)
        # fusion
        x = torch.cat([d5, d4, d3, d2], dim=1)
        x_ca = self.ca(x)
        x = x * x_ca
        x = self.conv_dr(x)

        # feature = x[0:1, 0:64, 0:64, 0:64]
        # vis.visulize_features(feature)

        # pooling
        d2 = x
        d3 = self.conv_pool1(x)
        d4 = self.conv_pool2(x)
        d5 = self.conv_pool3(x)

        return d5, d4, d3, d2


class GuidedRefinementModule(nn.Module):
    def __init__(self, in_d, out_d):
        super(GuidedRefinementModule, self).__init__()
        self.in_d = in_d
        self.out_d = out_d
        self.conv_d5 = nn.Sequential(
            nn.Conv2d(self.in_d, self.out_d, kernel_size=3, stride=1, padding=1),
            nn.BatchNorm2d(self.out_d),
            nn.ReLU(inplace=True)
        )
        self.conv_d4 = nn.Sequential(
            nn.Conv2d(self.in_d, self.out_d, kernel_size=3, stride=1, padding=1),
            nn.BatchNorm2d(self.out_d),
            nn.ReLU(inplace=True)
        )
        self.conv_d3 = nn.Sequential(
            nn.Conv2d(self.in_d, self.out_d, kernel_size=3, stride=1, padding=1),
            nn.BatchNorm2d(self.out_d),
            nn.ReLU(inplace=True)
        )
        self.conv_d2 = nn.Sequential(
            nn.Conv2d(self.in_d, self.out_d, kernel_size=3, stride=1, padding=1),
            nn.BatchNorm2d(self.out_d),
            nn.ReLU(inplace=True)
        )

    def forward(self, d5, d4, d3, d2, d5_p, d4_p, d3_p, d2_p):
        # feature refinement
        d5 = self.conv_d5(d5_p + d5)
        d4 = self.conv_d4(d4_p + d4)
        d3 = self.conv_d3(d3_p + d3)
        d2 = self.conv_d2(d2_p + d2)

        return d5, d4, d3, d2


class Decoder(nn.Module):
    def __init__(self, in_d, out_d):
        super(Decoder, self).__init__()
        self.in_d = in_d
        self.out_d = out_d
        self.conv_sum1 = nn.Sequential(
            nn.Conv2d(self.in_d, self.in_d, kernel_size=3, stride=1, padding=1),
            nn.BatchNorm2d(self.in_d),
            nn.ReLU(inplace=True)
        )
        self.conv_sum2 = nn.Sequential(
            nn.Conv2d(self.in_d, self.in_d, kernel_size=3, stride=1, padding=1),
            nn.BatchNorm2d(self.in_d),
            nn.ReLU(inplace=True)
        )
        self.conv_sum3 = nn.Sequential(
            nn.Conv2d(self.in_d, self.in_d, kernel_size=3, stride=1, padding=1),
            nn.BatchNorm2d(self.in_d),
            nn.ReLU(inplace=True)
        )
        self.cls = nn.Conv2d(self.in_d, self.out_d, kernel_size=1, bias=False)

    def forward(self, d5, d4, d3, d2):

        d5 = F.interpolate(d5, d4.size()[2:], mode='bilinear', align_corners=True)
        d4 = self.conv_sum1(d4 + d5)
        d4 = F.interpolate(d4, d3.size()[2:], mode='bilinear', align_corners=True)
        d3 = self.conv_sum1(d3 + d4)
        d3 = F.interpolate(d3, d2.size()[2:], mode='bilinear', align_corners=True)
        d2 = self.conv_sum1(d2 + d3)

        mask = self.cls(d2)

        return mask


class BaseNet(nn.Module):
    def __init__(self, input_nc, output_nc):
        super(BaseNet, self).__init__()
        self.backbone = resnet18(pretrained=True)
        self.mid_d = 64
        self.TFIM5 = TemporalFeatureInteractionModule(512, self.mid_d)
        self.TFIM4 = TemporalFeatureInteractionModule(256, self.mid_d)
        self.TFIM3 = TemporalFeatureInteractionModule(128, self.mid_d)
        self.TFIM2 = TemporalFeatureInteractionModule(64, self.mid_d)

        self.CIEM1 = ChangeInformationExtractionModule(self.mid_d, output_nc)
        self.GRM1 = GuidedRefinementModule(self.mid_d, self.mid_d)

        self.CIEM2 = ChangeInformationExtractionModule(self.mid_d, output_nc)
        self.GRM2 = GuidedRefinementModule(self.mid_d, self.mid_d)

        self.decoder = Decoder(self.mid_d, output_nc)

    def forward(self, x1, x2):
        # forward backbone resnet
        x1_1, x1_2, x1_3, x1_4, x1_5 = self.backbone.base_forward(x1)
        x2_1, x2_2, x2_3, x2_4, x2_5 = self.backbone.base_forward(x2)
        # feature difference
        d5 = self.TFIM5(x1_5, x2_5)  # 1/32
        d4 = self.TFIM4(x1_4, x2_4)  # 1/16
        d3 = self.TFIM3(x1_3, x2_3)  # 1/8
        d2 = self.TFIM2(x1_2, x2_2)  # 1/4

        # change information guided refinement 1
        d5_p, d4_p, d3_p, d2_p = self.CIEM1(d5, d4, d3, d2)
        d5, d4, d3, d2 = self.GRM1(d5, d4, d3, d2, d5_p, d4_p, d3_p, d2_p)

        # change information guided refinement 2
        d5_p, d4_p, d3_p, d2_p = self.CIEM2(d5, d4, d3, d2)
        d5, d4, d3, d2 = self.GRM2(d5, d4, d3, d2, d5_p, d4_p, d3_p, d2_p)

        # decoder
        mask = self.decoder(d5, d4, d3, d2)
        mask = F.interpolate(mask, x1.size()[2:], mode='bilinear', align_corners=True)
        mask = torch.sigmoid(mask)

        return mask

论文地址

https://ieeexplore.ieee.org/document/9863802
