【PCB设计】Mac系统Autodesk EAGLE PCB使用入门教程

1 安装

软件下载
安装教程
入门视频教程

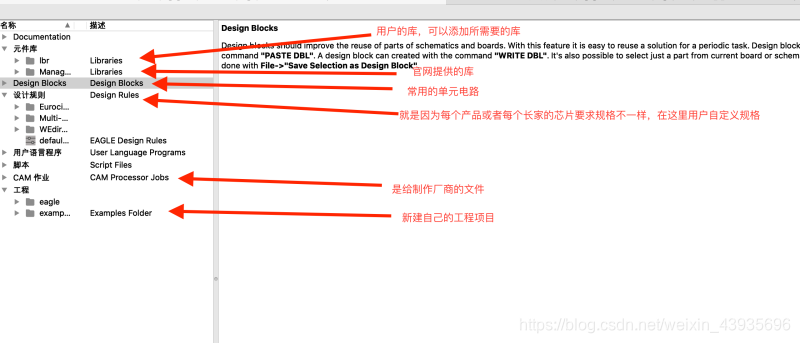

2 界面介绍

3 入门介绍

3.1 通配符

*（星号） ：可以代表任意长度的任意字符
?（问号）：可以代表一个长度的任意字符
比如

74*0N：包括了7410N、7420N、74190N、74540N、7440200N
74?0N：包括了7410N、7420N、7430N、7440N

3.2 规格

Eagle中40、74系列通常后缀N:插件封装
Eagle中40、74系列通常后缀D：贴片封装
最终的封装一定要以芯片手册为准
芯片手册查询网站：https://www.alldatasheet.com/或https://www.ic37.com

3.3 常用库名称

（1）电阻
R-EU(欧标)
R-US（美标）
R-TRIMM(电位器)
（2）电容
C-EU(欧标无极性)
C-US(美标无极性)
C-TRIMM(可调电容)
CPOL-EU（有极性欧标）
CPOL-US（有极性美标）
（3）电感
L-EU（欧标）
L-US(美标)
（4）2.54MM排针：PINHD*
（5）5.08排针：MSTBV*
（6）测试点：TP*
（7）switch-omron:常用的按键库
（8）display-*:数据吗LCD等
（9）rcl:电阻电容电感

3.4 命令

（1）常用命令
在命令框输入以下命令，回车后开始执行相应的操作。比如删除一个器件，先输入delete回车后，选中器件，就删除了。左边有工具栏，也可直接操作工具栏实现相应的功能。
add：添加器件。输入命令后，在查找框，输入器件的名称查找相应器件
move：用于移动器件
delete：用于删除
net：用于器件之间连线
group：用来选择操作对象
（2）工具命令
GRID工具：设计栅格的尺寸（图纸的网格）
举例

GRID INCH 0.12 lines on
GRID ALT INCH 0.01

val工具：设计原件值
举例，在命令框输入命令后，点击原件，即可实现给原件设置值
VAL 10K

5 举例实现

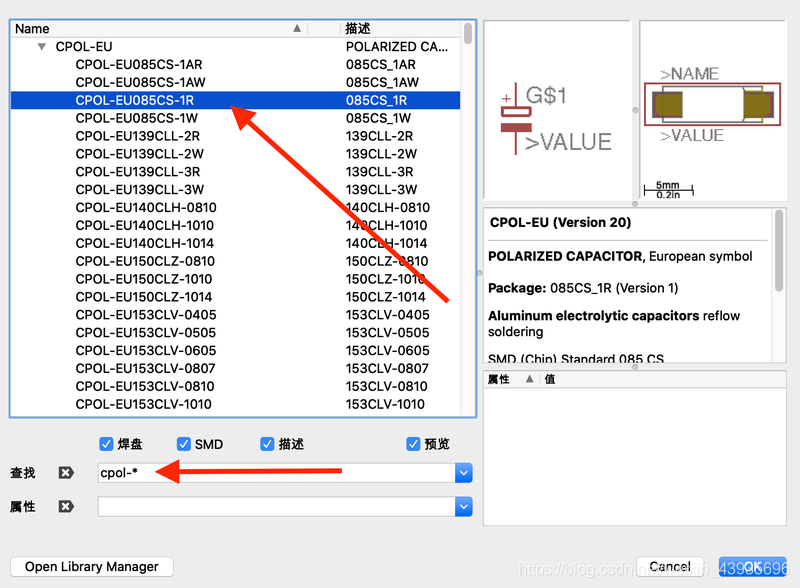

输入add，然后查找cpol-*,找到需要的电容（如图所示）点击OK 插入

同理，然后查找gnd和vcc，然后插入

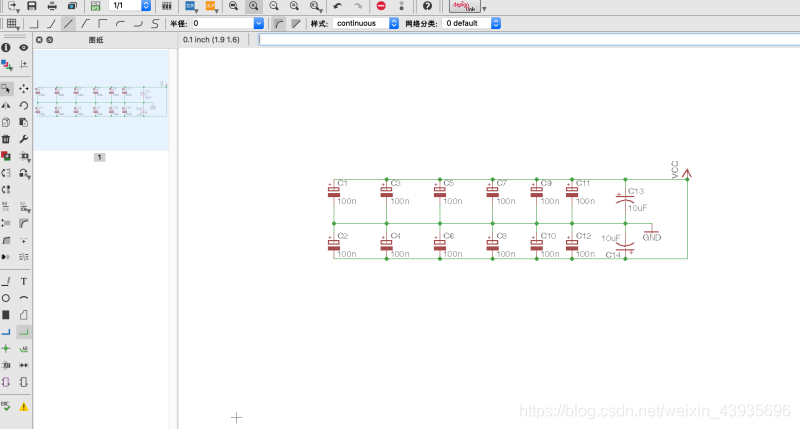

输入net，开始连接器件。实现如下图
