matplotlib绘图时插入图片，输出结果保存为.svg，再用inkscape转成.emf，背景变黑的解决办法

期刊要求提供矢量图，并给出常用软件绘制的图文件插入Word文档方法参考：“matplotlib：保存为svg格式，再用inkscape转成emf格式，在word中插入图片——选择emf格式的文件。”

于是我采用如下代码绘图：

import matplotlib.pyplot as plt
from PIL import Image

fig = plt.figure(figsize=(6, 3), dpi=100)
ax = fig.add_subplot(111)
# 横纵坐标范围
MaxX, MaxY = 10, 5
plt.xlim(0, MaxX)
plt.ylim(0, MaxY)
# 加载图片
img_test = Image.open('测试图片.png')
# 指定位置放置图片
ax.imshow(img_test, extent=(1, 2, 3, 4))    # extent为图片位置范围(左x,右x,下y,上y)
ax.imshow(img_test, extent=(8, 9, 2, 3))
ax.imshow(img_test, extent=(4, 6, 1, 3))
# 结果显示
plt.tight_layout()
plt.savefig('test.svg', format='svg')
plt.show()

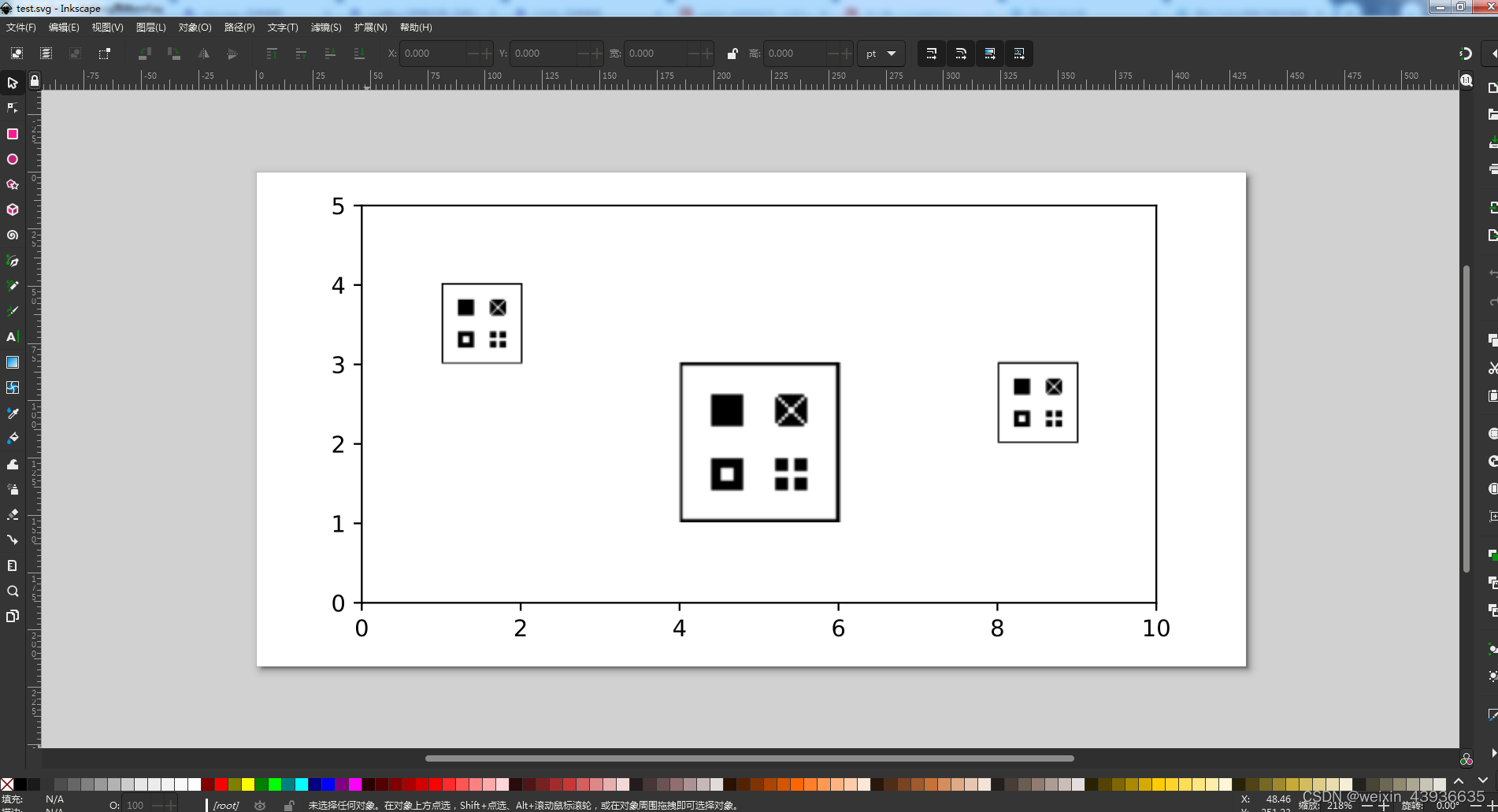

输出.svg图片在inkscape中打开如下所示：

然而转换成.emf图片后，插入word，变成这个鬼样子：

 原代码是图fig中插入子图ax，然后在子图ax的指定位置插入图片。现将代码修改为在子图ax的指定位置再插入子图（去掉子图的边框和坐标轴），将这个子图的背景填充为图片，代码如下（只修改了中间图片的插入方式）：

import matplotlib.pyplot as plt
from PIL import Image

fig = plt.figure(figsize=(6, 3), dpi=100)
ax = fig.add_subplot(111)
# 横纵坐标范围
MaxX, MaxY = 10, 5
plt.xlim(0, MaxX)
plt.ylim(0, MaxY)
# 加载图片
img_test = Image.open('测试图片.png')
# 指定位置放置图片
ax.imshow(img_test, extent=(1, 2, 3, 4))    # extent为图片位置范围(左x,右x,下y,上y)
ax.imshow(img_test, extent=(8, 9, 2, 3))
# ax.imshow(img_test, extent=(4, 6, 1, 3))
# 修改后的图片插入方式
SIZE = 2    # 图片大小
temp_axes = ax.inset_axes([4 / MaxX, 1 / MaxY, SIZE / MaxX, SIZE / MaxY])   # 按比例确定位置
temp_axes.imshow(img_test)
temp_axes.axis('off')   # 关闭轴线和标签
# 结果显示
plt.tight_layout()
plt.savefig('test.svg', format='svg')
plt.show()

 再次用inkscape转换成.emf图片，插入word，如下所示：

 可以看出中间图片的转换已经没有问题了。

希望能有大佬给解释一下原理，或者提供更好的方法。
