无线红外探测器04：产品测试及验证

本章要给大家介绍一下无线红外探测器的功能测试。

一、待机电流和工作电流

测试工具: 可调数字电源、万用表、测试样机。

测试方法：可调电源9V供电  万用表调至电流档，测试待机电流和工作电流

合格标准：待机≤35uA；发射≤20mA

测试结果：

1.待机电流：20uA （如下图）合格

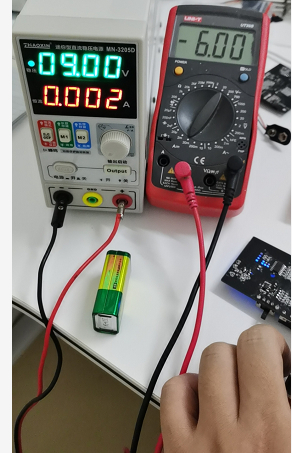

2.报警电流：6mA（如下图）合格

二、频谱仪测试

测试方法：设置频谱仪中心频率433.92MHZ，触发无线感应红外器，查看频谱仪波形，

合格标准：扫频宽度5Mhz，对应频谱仪波形幅度应大于6格

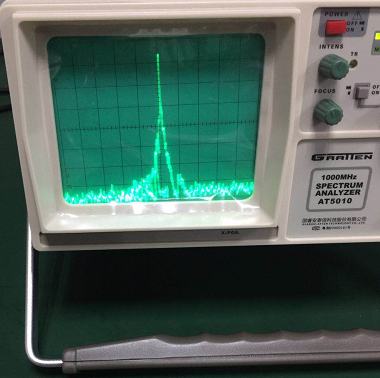

测试结果：扫频宽度设置5Mhz对应波形幅度（如下图）；合格

三、探测范围测试

测试目的：测试无线红外探测器，红外探头感应外界事物距离和角度

测试方法：选一空旷区域，放置红外探测器，在红外探头正前方向8~12米（25度）走动设置障碍物，观察WIFI报警主机响应和报警正常

测试结果：探测范围 8~10米（25度）

四、发射距离测试

测试目的：测试无线红外探测器和WIFI报警主机在实际应用场景中信号发射和接收距离

测试方法：选一空旷区域，先放置好主机，在距离主机≥100米处感应无线红外探测器；观察WIFI报警主机报警正常

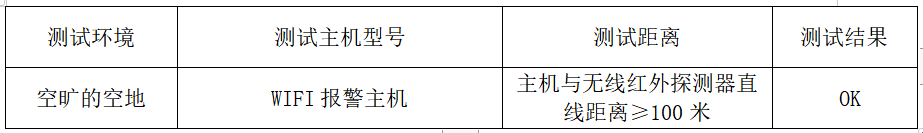

 测试结果：无线红外探测器信号发射接和收接收距离：≥100米（如下表）

五、其他测试：

包括红外探测间隔时间，一般是5秒，这个需要配对到wifi报警主机测试，这里就不再详细介绍了。
