之前有人问了一个让人哭笑不得的问题：Modbus和RS-485有什么区别？

正好以前做电源PDU项目时，用过485和Modbus，今天写篇文章来全面解析一下。

一.Modbus

Modbus是一种应用于工业自动化领域的主从通信协议，可以理解为设备之间的聊天规则。

举个栗子：假设工厂里有几个传感器（比如温度计、湿度计）和一个控制中心，它们要互相传递数据。但它们不能瞎发消息，否则会乱套，这时候，Modbus就是一套规定好的“对话模板”。

控制中心（主设备）像一个老板，只能他先开口，比如：“1号温度计，现在温度多少？”

传感器（从设备）像员工，必须按模板回复：“老板，当前25℃。”

这就是Modbus的核心规则：一问一答，简单粗暴。

它能火到现在，就是因为足够简单：

1.不挑硬件：可以用网线、无线、485总线等各种方式传数据。

2.指令少：只有“读数据”“写数据”几种基本操作，比如“读温度计数值”；

3.适应性强：从老式工厂设备到智能设备都能兼容。

所以你记住：Modbus就是让设备用最简单的方式听懂彼此的话，别整幺蛾子。

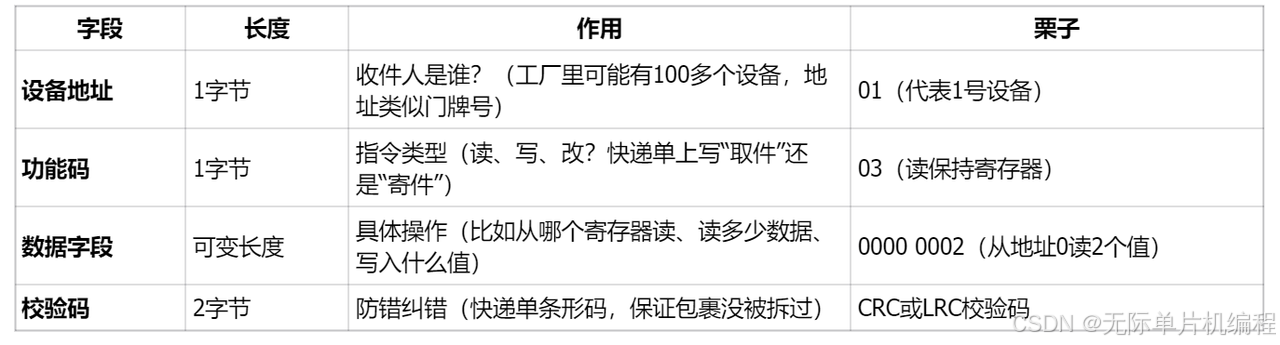

下面用快递拆包裹来比喻Modbus的报文结构，希望大家能更好理解些。

Modbus报文模板 = 「快递包裹单 + 包裹内容」

你的指令（比如读数据/写数据）像快递单，数据像装在包裹里的货。

无论主设备（发件人）还是从设备（收件人），都要按以下格式填包裹：

下面通过Modbus这个协议(聊天规则)，模拟设备之间"对话"案例。

主设备（老板）问：

01 03 00 00 00 02 C4 0B

翻译成人话:

01：呼叫1号设备

03：我要“读保持寄存器”

00 00：从寄存器地址0开始读

00 02：读2个寄存器

C4 0B：校验码（确保传输数据没错）

1号从设备答：

01 03 04 00 25 00 3A A1 C2

翻译成人话:

01：我是1号设备

03：执行了“读保持寄存器”

04：返回了4字节数据（2个寄存器×2字节）

00 25：第一个寄存器的值（十进制的37，比如温度37℃）

00 3A：第二个寄存器的值（十进制的58，比如湿度58%）

A1 C2：校验码

看起来是不是很头痛？

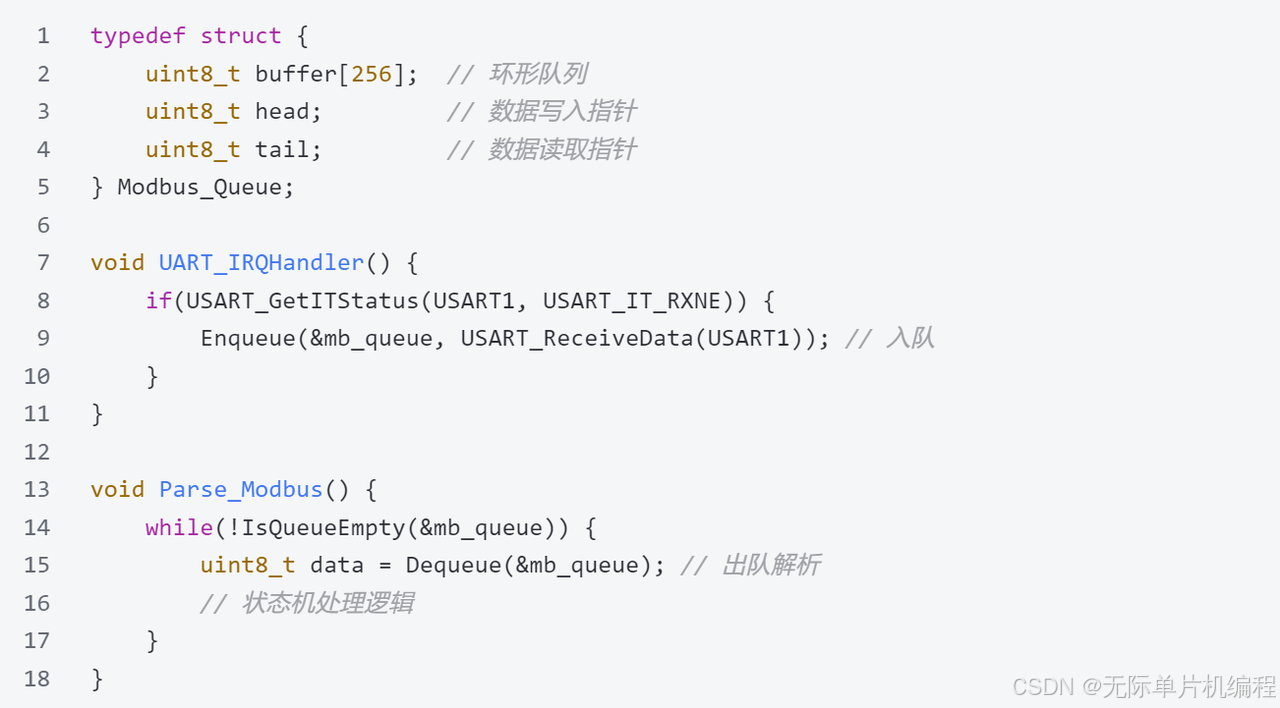

如果没有做过通讯类的产品，有这种感觉很正常的，等你用程序解析一次就知道其实很简单。

工业设备可能用网线、485总线、无线等传数据，但Modbus只管内容格式标准化，不操心传输方式（就像快递不管用货车还是飞机运包裹，单子格式必须统一)。

搞懂结构后，哪怕设备在地下室用30年前的老协议，你也能用单片机按模板发指令，稳稳拿到数据。

二.RS485

回顾上面说的，假设Modbus是快递包裹，而RS485就是这个包裹的运输方式，或者说如果Modbus是聊天内容规范，RS485就是保证聊天能进行的电话线。

RS485是让一堆设备（比如传感器、控制器）能在嘈杂环境+远距离下，能用两根线互相聊天的物理传输媒介，还支持多设备接在同一根线上的通信方式。

为什么工业设备爱用RS485来传输数据？

1.抗干扰强：双绞线构造（像麻花状网线），用两股线（A/B线）传输信号，靠电压差判断数据（比如A比B高是“1”，反之是“0”），能抵御工厂设备的电磁干扰。

2.传输距离长：标准1200米传输距离，去年给某港口做的货柜监控系统就用的这个。

3.组网灵活：最多可以接127个从机，特别适合PLC控制多个电机的场景。

有些隐藏坑，早年我调试设备时踩过：

当波特率设为115200时，传输距离缩水到50米都不到，后来查到手册才明白传输速度和距离的黄金比例：

9600bps →1200米 115200bps→90米 76800bps→200米

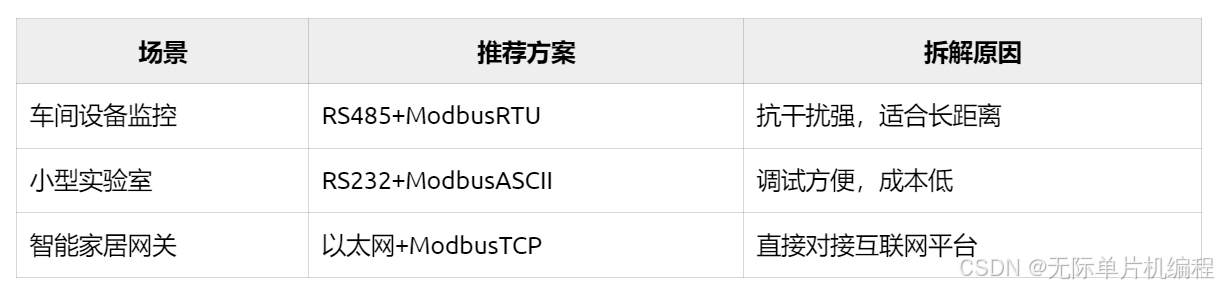

RS-485是物理层，Modbus是协议层。

特征	RS-485	Modbus
信号类型	差分电压信号	结构化数据报文
传输介质	双绞线/屏蔽线	可运行在TCP/IP上
校验机制	无（依赖硬件平衡）	CRC/LRC冗余校验
典型故障	电磁干扰导致波形畸变	地址冲突引发数据覆盖
调试工具	示波器观测差分电平	串口调试助手解析报文
行业标准	TIA/EIA-485-A	IEC 61158
